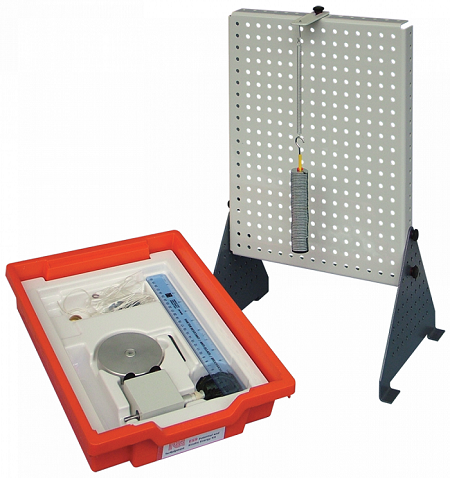

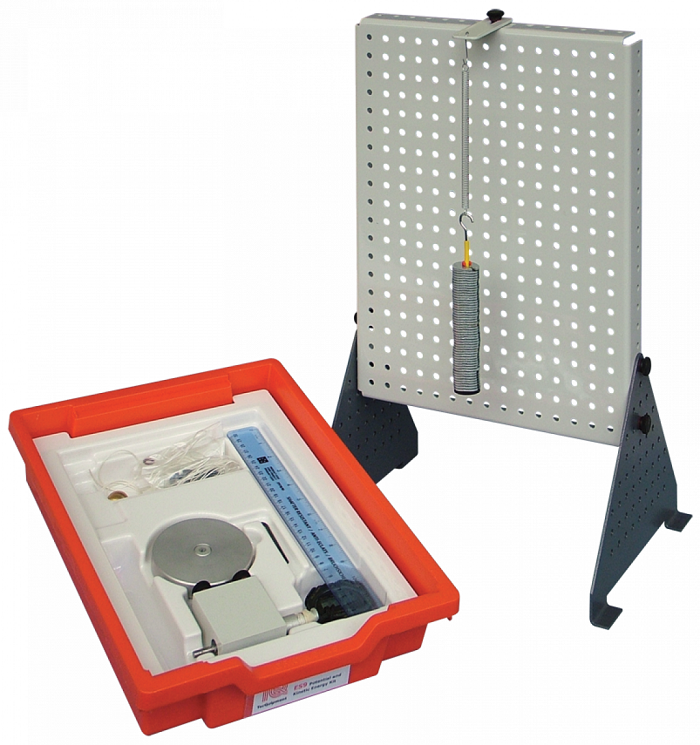

 ES9 位置エネルギーと運動エネルギー実験キット

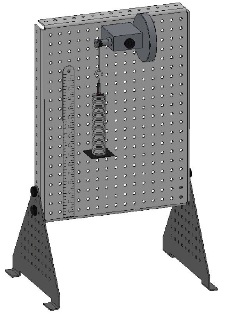

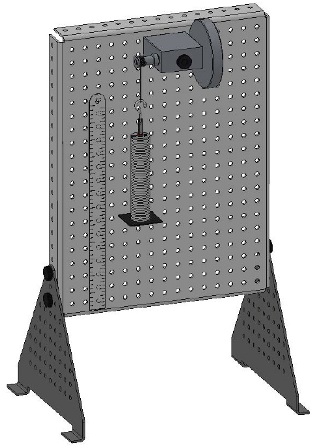

ばねの弾性エネルギー実験
クリックすると画像が拡大します

物体に働く力学的エネルギー(位置エネルギーと運動エネルギー)を計測します。ばねの位置エネルギー、振り子の位置エネルギーと運動エネルギー、フライホイールの運動エネルギーを導き出します。

実験に必要な部品すべてが収納できる専用ケースと実験を円滑に進める実験要領書が付属されます。実験には別売りの実験パネル(ES1)が必要です。







 機械原理実験キット カタログダウンロード 1700KB



【主な実験項目】


ばねの弾性エネルギー(位置エネルギー)
振り子の運動エネルギーと位置エネルギー

フライホイールの運動エネルギー

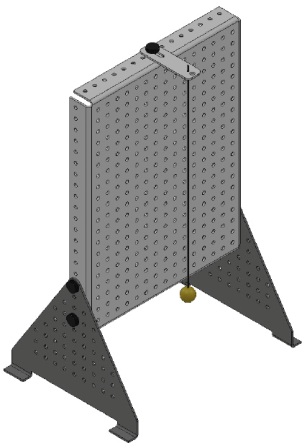

振り子実験 フライホイール実験
クリックすると画像が拡大します


【ES9 仕様】

寸法・質量
:450 x 320 x H80mm 約2.8kg
構成部品 ばね、振り子(60g)
  フライホイール(330g、慣性モーメントI=3.862x10-4kg.m-2)
フライホイールユニット(シャフトとプーリ慣性モーメントI=0.834x10-4kg.m-2)
重り(10gx50枚)、重りハンガー1個


【必須オプション(別売)】

ES1  実験パネル
縦置き寸法:W360 x D260 x H550mm  5.1kg
