 ES8 摩擦と斜面実験キット

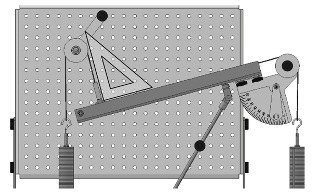

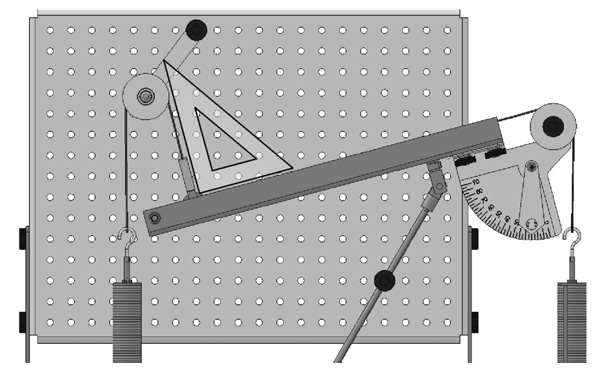

滑車摩擦実験
クリックすると画像が拡大します

物体にかかる摩擦力について、種々な斜面状況で実験を行い、物体にかかる水平・垂直反力からの静止摩擦係数、動摩擦係数を導き出します。

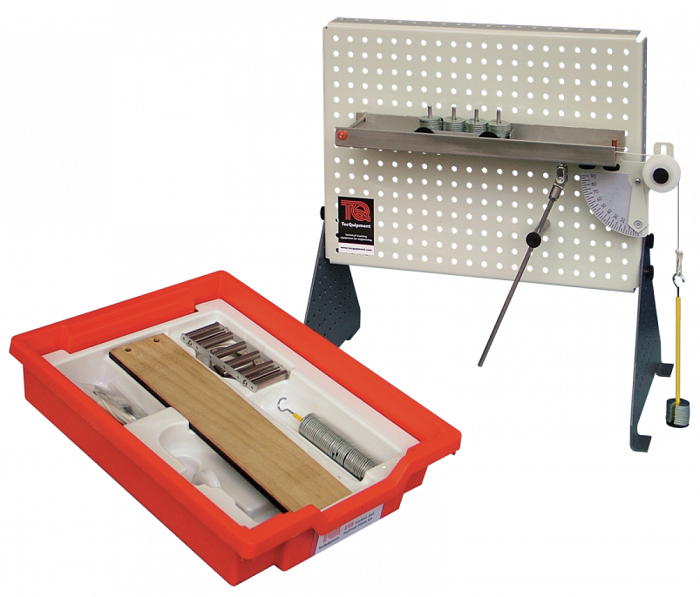

実験に必要な部品すべてが収納できる専用ケースと実験を円滑に進める実験要領書が付属されます。実験には別売りの実験パネル(ES1)が必要です。




 機械原理実験キット カタログダウンロード 1700KB



【主な実験項目】


斜面上の物体にかかる垂直反力と水平反力
種々な斜面(金属、ゴム、木、プラスチック)
物体(摩擦板、車輪、ローラ)

すべり摩擦と転がり摩擦
斜面静止摩擦係数と動摩擦係数

斜面角度と動摩擦

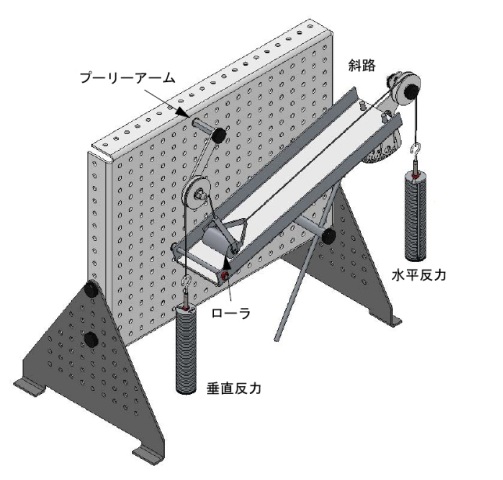

垂直・水平反力実験
クリックすると画像が拡大します


【ES8 仕様】

寸法・質量
:450 x 320 x H80mm 約4.1kg
構成部品 可変傾斜路(分度器付)ユニット
  滑車とローラセット
重り(10gx50枚)、重りハンガー1個
種々の表面板


【必須オプション(別売)】

ES1  実験パネル
横置き寸法:W460 x D260 x H450mm  5.1kg
