 ES4 梁のたわみ実験キット

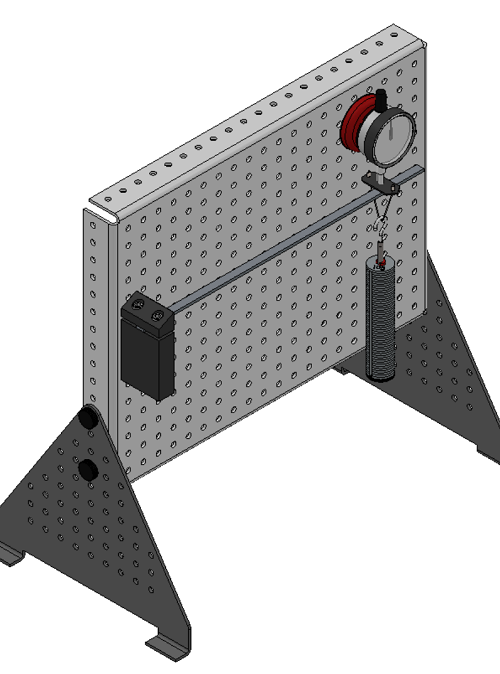

単純支持梁
クリックすると画像が拡大します

種々な材質、形状を持つ梁試験片のたわみを計測し、ヤング係数や断面二次モーメントの算出、たわみ式の立証実験を行います。

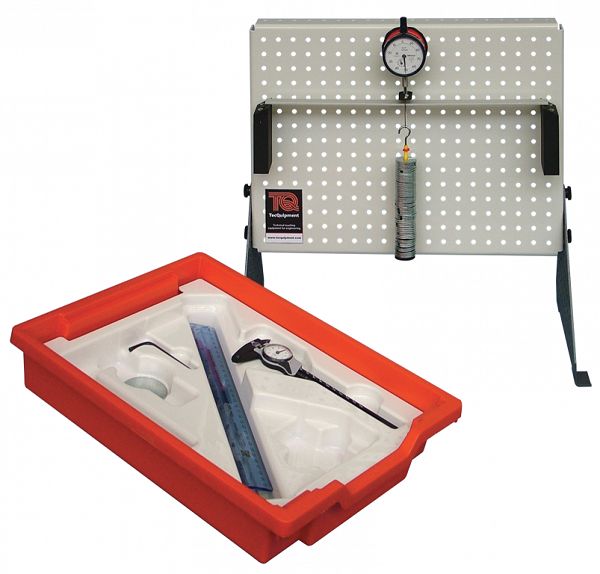

実験に必要な部品すべてが収納できる専用ケースと実験を円滑に進める実験要領書が付属されます。実験には別売りの実験パネル(ES1)が必要です。


 機械原理実験キット カタログダウンロード 1700KB


ES4 実験要領書(参考)ダウンロード

  ガイダンスシート 943KB
  講義マニュアル 415KB
  実験シート1 (梁への集中荷重) 208KB
  実験シート2(梁の材料) 269KB
  実験シート3(梁の断面寸法) 221KB
  実験シート4(梁の支点) 454KB
  実験シート5(片持ち梁の長さ) 233KB


【主な実験項目】

単純支持梁のたわみと荷重
異なる材質(アルミ、黄銅、スチール)のたわみとヤング係数
異なる断面を持つ梁(アルミ4種類)のたわみと断面二次モーメント
単純支持梁、固定梁、一端固定他端ヒンジのたわみ量から式を立証

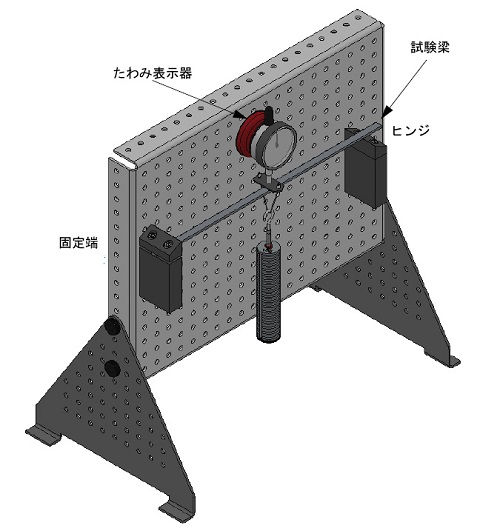

一端固定他端ヒンジ梁実験

クリックすると画像が拡大します



【ES4 仕様】

寸法・質量
:450 x 320 x H80mm 約4.5kg
 構成部品 支点ユニット、たわみ表示器、ノギス、定規
  重り(10gx50枚)、重りハンガー1個
 試験片 アルミ 長さ372mm 9.5x3.1、9.5x6.2、12.6x3.1、19.0x3.1mm
   黄銅 長さ372mm  9.5x3.1mm
  スチール 長さ372mm  9.5x3.1mm


【必須オプション(別売)】

ES1  実験パネル
横置き寸法:W460 x D260 x H450mm  5.1kg
