AF1300
 小型風洞実験装置300

Subsonic Wind Tunnel
TecQuipment社 空気力学実験装置サイトへ

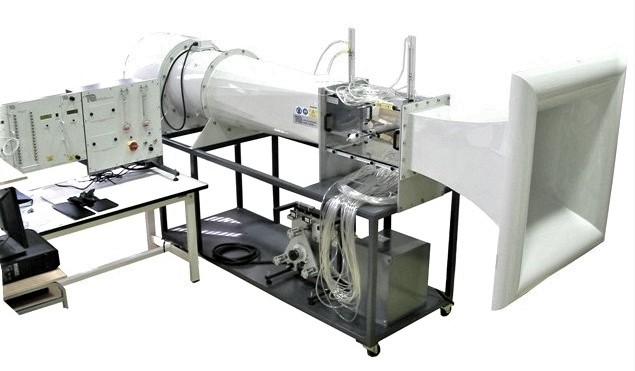

参考写真 クリックすると画像が拡大します。

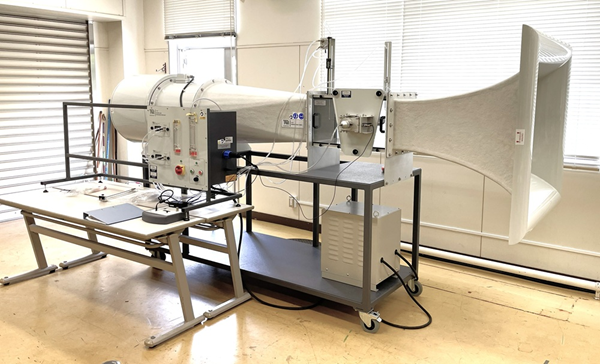

(上記写真には別売りのAF1300T/1300b/AFA6/VDAS/PC&デスク等が含まれています)


この開放型吸込式の風洞は、コンパクト設計ながら流体力学に関する幅広い実験を行う事ができます。
大型ベルマウスと二次元絞り縮流胴、実験エリア(305x305x600mm)、拡散胴、防護網、軸流ファン、消音ユニットで構成され、乱れの少ない流れを実現します。
制御装置(卓上置型)は、軸流ファン回転数を制御し実験エリアの流速を制御します。キャスター付架台に搭載された風洞と制御装置はとてもコンパクトに設計されており、配置変更を容易に行うことができます。
実験目的に応じてさまざまなオプションを追加することができます。

オプションのデータ自動収集システムVDAS(別売)は、測定データをリアルタイムにパソコン(別売)に表示すると共に、収集されたデータを計算、図表化することができますので実験をスムーズに進める事ができます。


AF1300仕様:
寸法
:3700L x 1065D x 1900Hmm
重量 :317kg
実験エリア :305 x 305 x 600Lmm (4面透明、前後開閉可)
空気流速 :0 ~ 36m/s
制御装置 :モータ駆動制御
   差圧マノメータx2個(下記ピトー管接続用)
付属品 :ピトー管(全圧+静圧)
   ピトー管(全圧)
   モデル固定治具と分度器
電源 :3相 AC200V 26A 50/60Hz
設置場所 :平坦な床
必要スペース :風洞入口2m、出口3m以上の空きスペース
騒音レベル :運転者 80dB

抗力計測実験
単分力バランス計測装置(AF1300Z)とレーシングカー(別売)


AF1300付属品

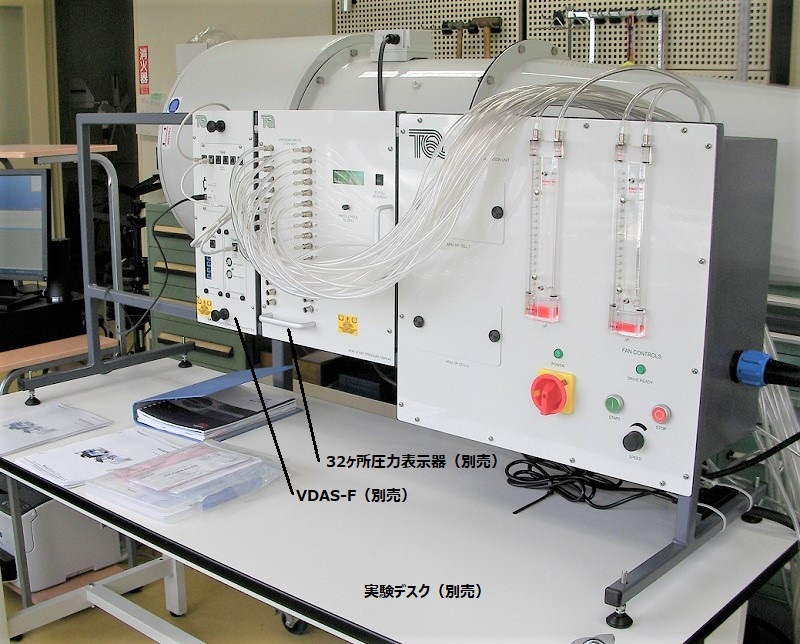

制御装置参考写真(AF1300付属品)
上記写真にはAFA6とVDAS(別売)が含まれています
2種類のピトー管(AF1300付属品)

クリックすると画像が拡大します。


ページ上部に戻る


 計測器オプション(別売)    実験モデルオプション(別売)

AF1300用に設計された圧力、抗力、揚力等を計測する装置です。デジタル表示されると共に、パソコンでデータ収集できます。

AF1300用に設計された翼、円筒、飛行機モデルで、実験手順書が付属されています。

 AF1300Z 単分力バランス計測装置  AF1300a  圧力孔付き円筒モデル
 AF1300T 三分力バランス計測装置    AF1300b  圧力孔付き翼モデル
 AFA1 多管式傾斜マノメーター  AF1300c  可変フラップ付き翼モデル
 AFA4 角度計測ユニット  AF1300d  NACA0012翼モデル
 AFA5 差圧表示ユニット  AF1300e  100mm円板モデル
 AFA6 32ヶ所圧力表示ユニット  AF1300f  平面境界層モデル
 AFA7 ピトー管トラバース  AF1300g  低翼機モデル
 AFA10 煙発生装置  AF1300h  高翼機モデル
   AF1300j  5種類の立体モデル
     AF1300L  S1210非対称翼モデル


コンピュータ接続オプション(別売)
 VDAS-B データ自動収集システム
実験計測データ(温度、流量、圧力、角度、揚力、抗力、回転数、トルク等)をリアルタイムにコンピュータへ表示し、収集されたデータを計算・図表化する事ができます。

 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです


 計測器オプション(別売)

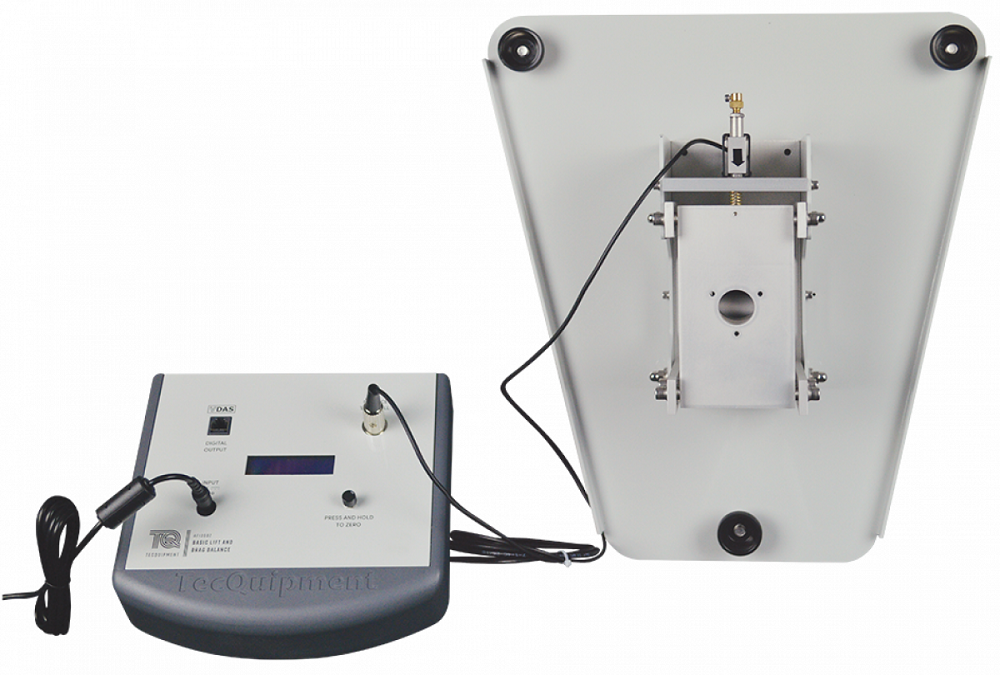

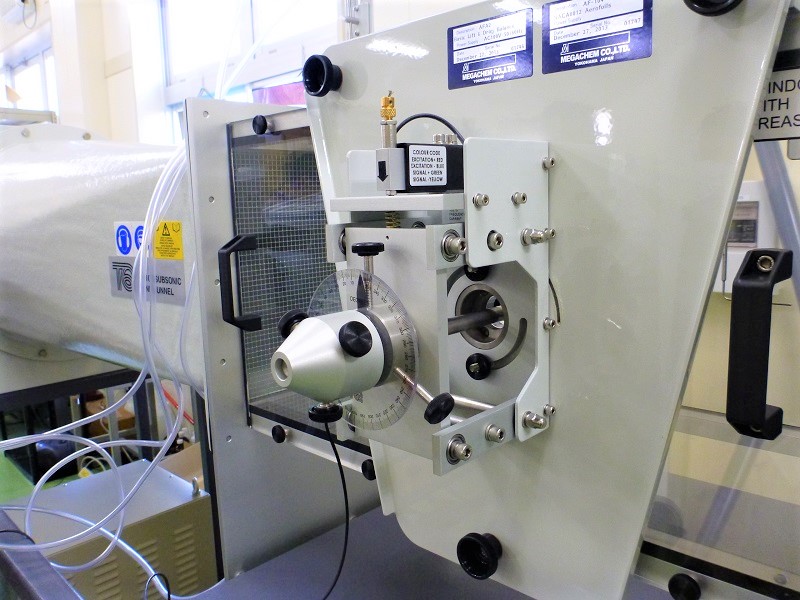

AF1300Z 単分力バランス計測装置

単分力バランス計測装置は、AF1300の実験エリア側面又は底面に取付けられ、モデルの抗力(N)又は揚力(N)を計測します。計測データは付属の表示器にデジタル表示されます。

オプションのデータ自動収集システムVDAS(別売)は、AF1300Zの測定データをリアルタイムにパソコン(別売)に表示すると共に、収集されたデータを計算、図表化することができますので実験をスムーズに進める事ができます。

下記写真の実験モデル固定用の治具及び分度器は、AF1300風洞に付属されています。

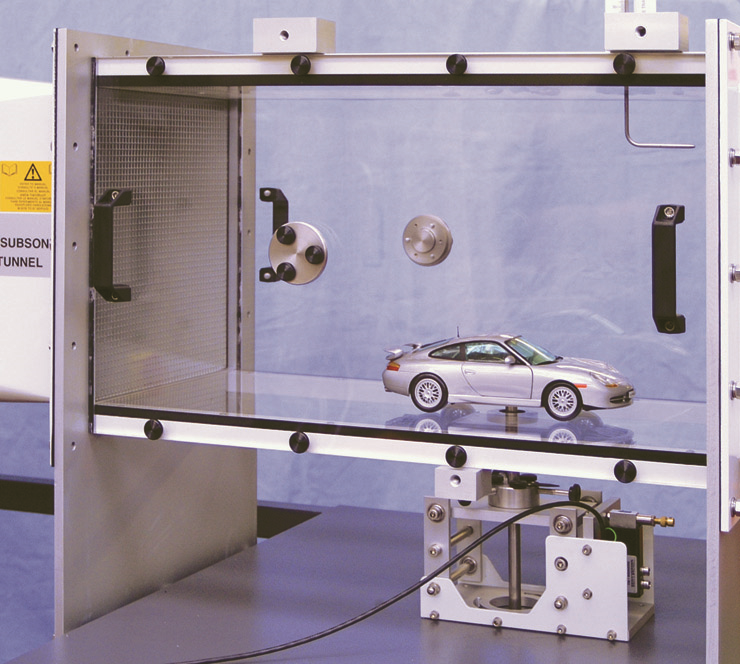

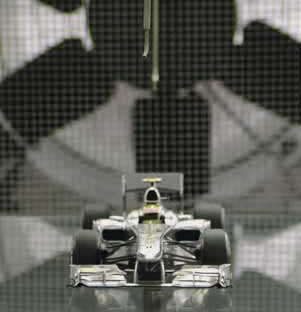

揚力計測実験写真 ※抗力計測時はに水平に回転固定  自動車抗力測定実験写真(※自動車模型は付属されません)

クリックすると画像が拡大します。

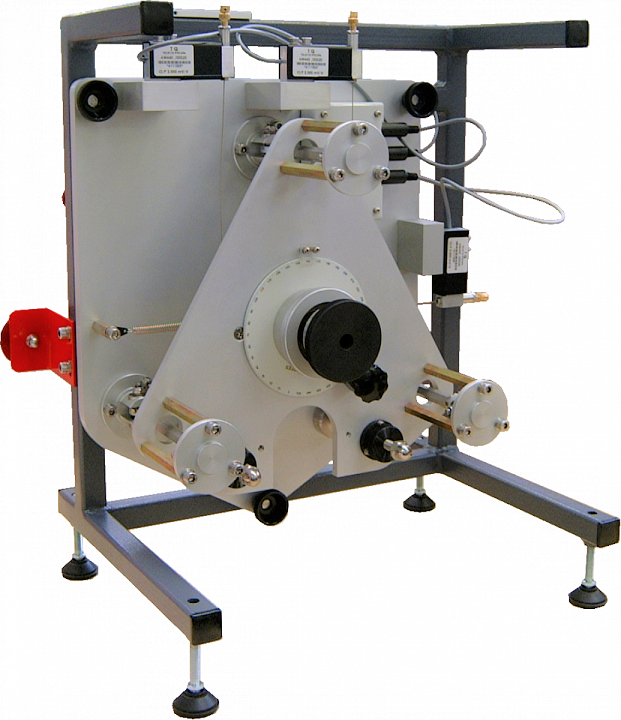

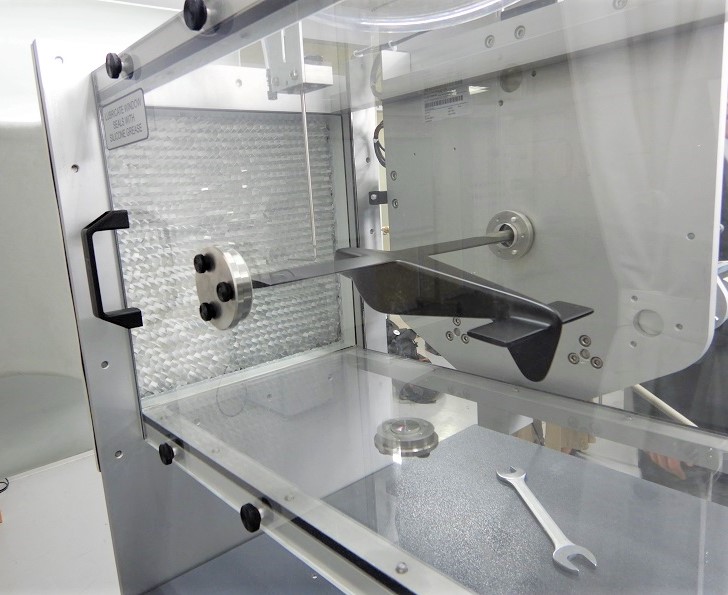

AF1300T 三分力バランス計測装置

三分力バランス計測装置は、AF1300の実験エリア側面に取付けられ、モデルの抗力(N)と揚力(N)、縦揺れモーメント(Nm)を計測します。計測データは付属の表示器にデジタル表示されます。

オプションのデータ自動収集システムVDAS(別売)は、AF1300Tの測定データをリアルタイムにパソコン(別売)に表示すると共に、収集されたデータを計算、図表化することができますので実験をスムーズに進める事ができます。

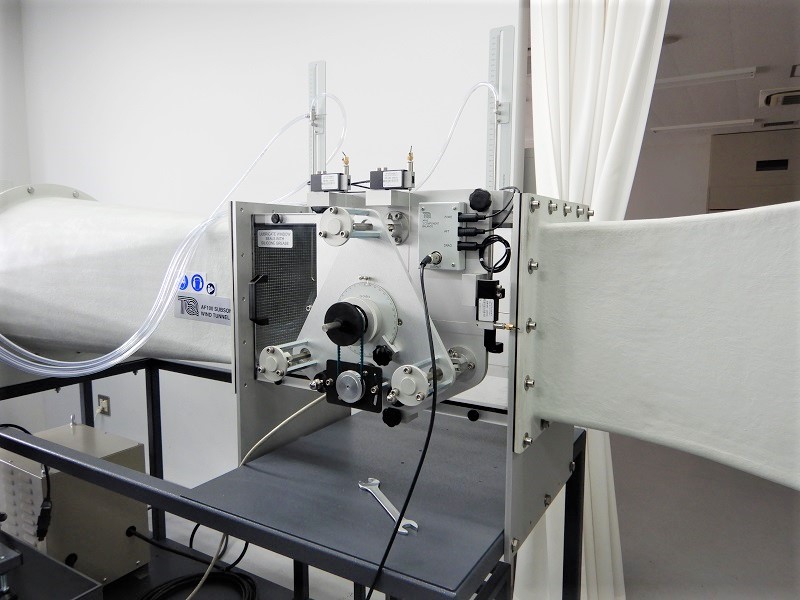

AF1300風洞へ取付けた写真 ※AF1300g(別売)が取付られています(揚力は下方向へ作用)

クリックすると画像が拡大します。
   ページ上部に戻る

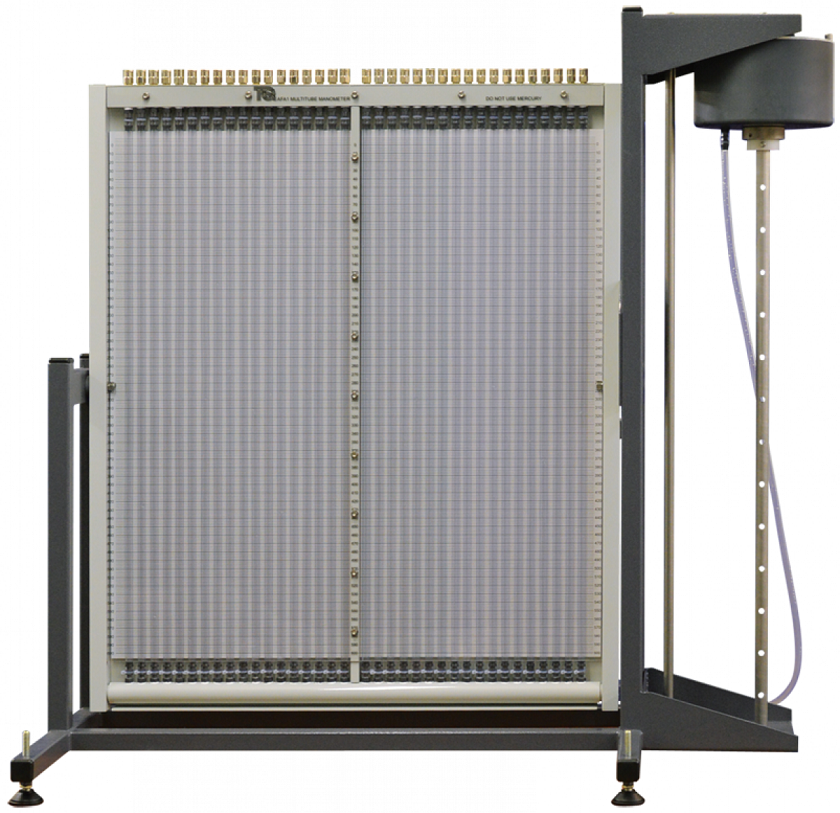

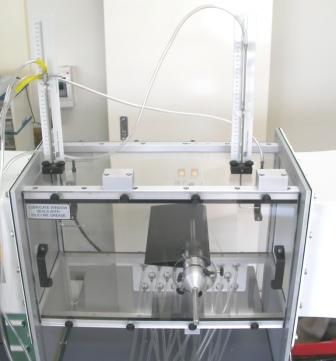

AFA1 多管式傾斜マノメータ

36本の傾斜マノメータで風洞に取付けられた各種モデルの圧力を計測します。
圧力の計測範囲は溶液タンクの位置調整で行うことができ、傾斜を変える事で計測倍率を変える事ができます。

寸法:W900 x D730 x H1240mm
重量:約30kg
マノメータ:36本(ビニールチューブ)
スケール範囲:0~600mm(目盛2mm)
傾斜角度:10°, 20°, 30°, 40°, 50°, 60°, 70°, 78° (60°はx2倍、78°は x5倍)

クリックすると画像が拡大します。

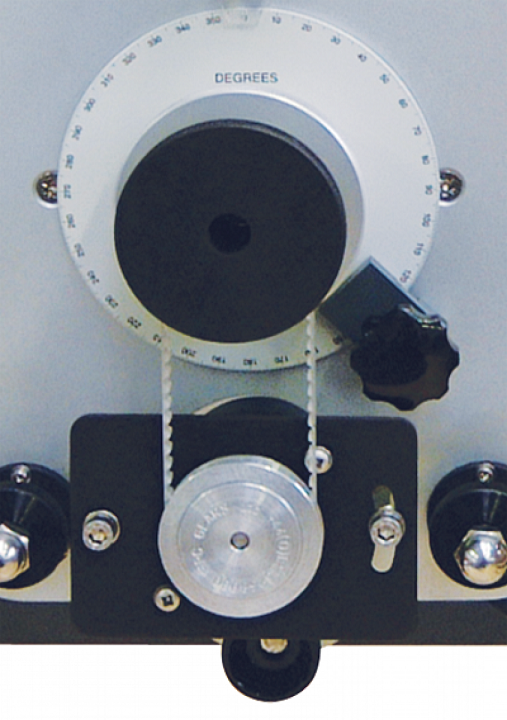

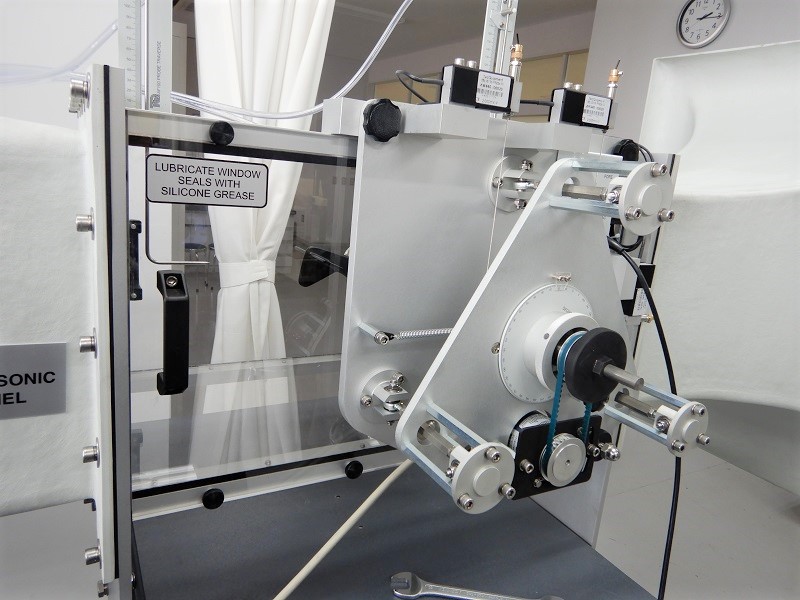

AFA4 角度計測ユニット

角度計測ユニット(AFA4)は三分力バランス計測装置(AF1300T)に取付けてモデルの回転角度データをリアルタイムにパソコン(別売)に表示します(表示精度0.1度)。

オプションのデータ自動収集システムVDAS(別売)は、AFA4の測定データをリアルタイムにパソコン(別売)に表示すると共に、収集されたデータを計算、図表化することができますので実験をスムーズに進める事ができます。


AF1300T(別売)へ取付けた写真 AF1300風洞及びAF1300T(別売)へ取付けた写真

クリックすると画像が拡大します。

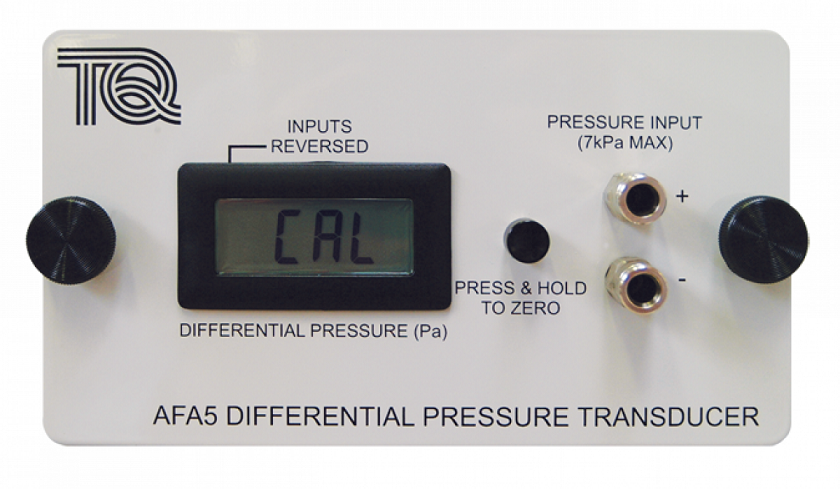

AFA5 差圧表示ユニット

AF1300のピトー管やモデル2ヶ所からの圧力チューブを接続し、動圧(全圧-静圧)をデジタル表示します。
AF1300制御装置にある専用スペースに取付けて使用する事ができます。

オプションのデータ自動収集システムVDAS(別売)は、AFA5の測定データをリアルタイムにパソコン(別売)に表示すると共に、収集されたデータを計算、図表化することができますので実験をスムーズに進める事ができます。

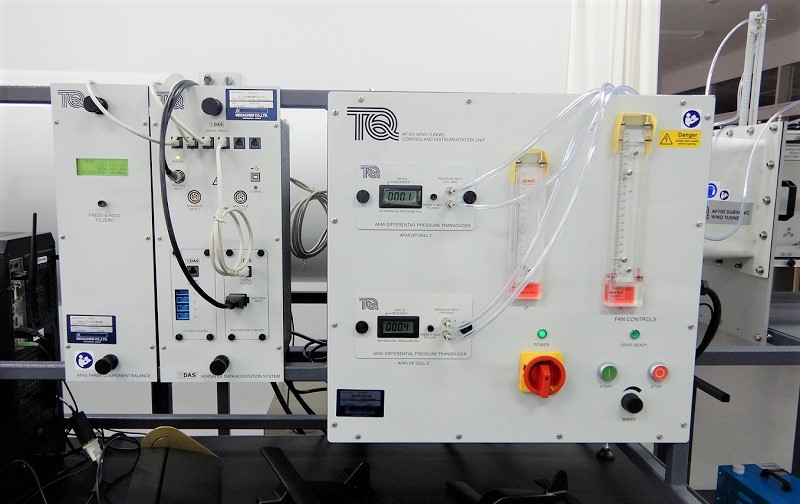

AFA5参考写真 AF1300風洞制御装置へ2台取付けた写真
AF1300付属のピトー管チューブ(2個)をAFA5へ接続
その他、VDASとAF1300T表示器が取付られています

クリックすると画像が拡大します。
   ページ上部に戻る

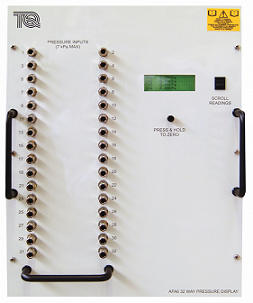

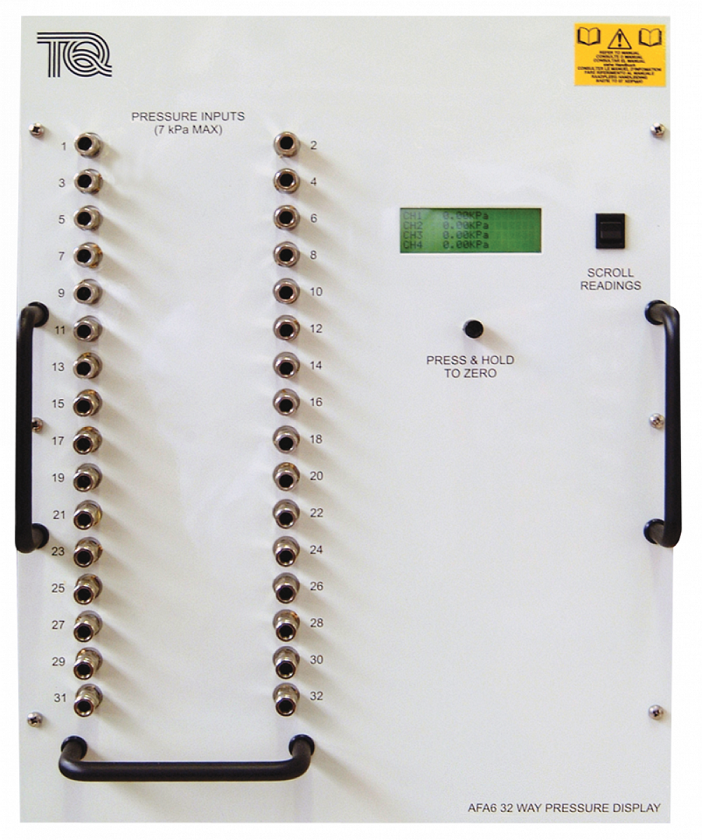

AFA6 32ヶ所圧力表示ユニット

風洞に取り付けられた各種モデルやピトー管の圧力を32ヶ所まで計測します。ユニットはAF100制御装置へ容易に取り付けることができ、32ヶ所の圧力を4グループに分けてデジタル表示します。

オプションのデータ自動収集システムVDAS(別売)は、AFA6の測定データをリアルタイムにパソコン(別売)に表示すると共に、収集されたデータを計算、図表化することができますので実験をスムーズに進める事ができます。





クリックすると画像が拡大します。

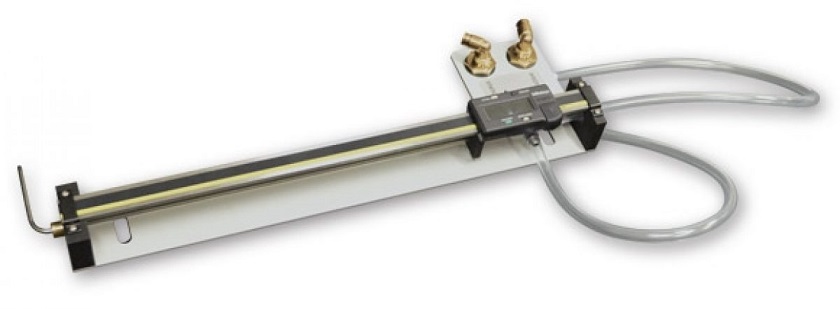

AFA7 ピトー管トラバース

実験エリア上下方向(300mm)の全圧と静圧を計測するためのピトー管で、正確な位置をデジタル表示します。

オプションのデータ自動収集システムVDAS(別売)は、AFA7の測定データをリアルタイムにパソコン(別売)に表示すると共に、収集されたデータを計算、図表化することができますので実験をスムーズに進める事ができます。

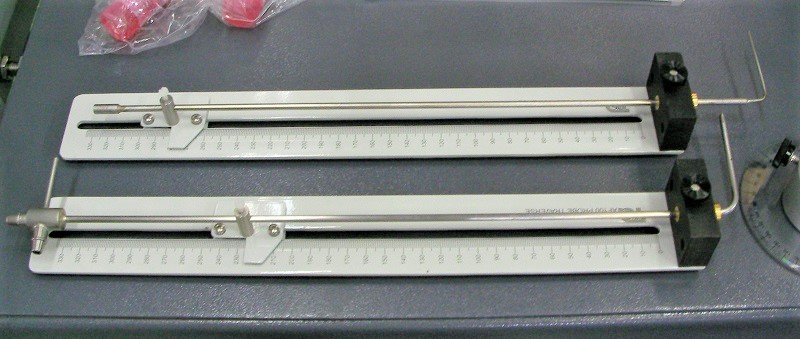

AF1300風洞には2種類のアナログ式ピトー管が標準装備されています。


クリックすると画像が拡大します。

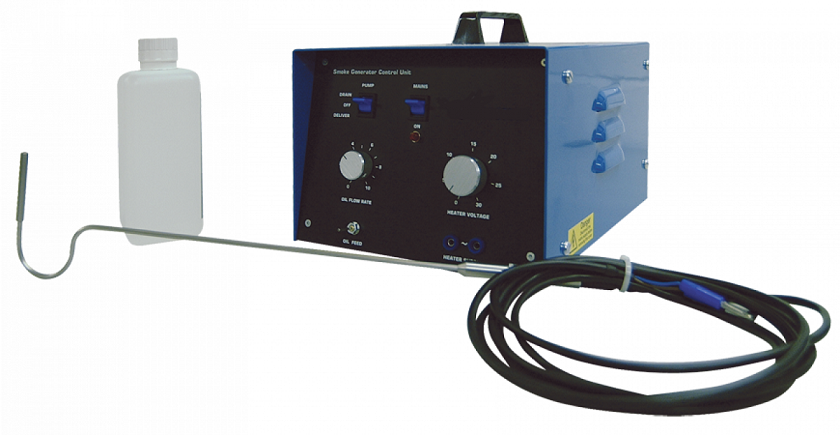

AFA10 煙発生装置

風洞内に設置されたモデル周りの空気流れを可視化するための装置です。
オイル供給装置と電気ヒータ制御装置で構成されており、オイル供給量とヒータ出力ボリュームを調整して煙(油滴)発生量を制御します。
電源:AC100V 2A
オイル:昭和シェル オンジナオイル

※発生した煙は屋外へ排気してください。
排気ダクト製作事例写真がサイト下部にあります。

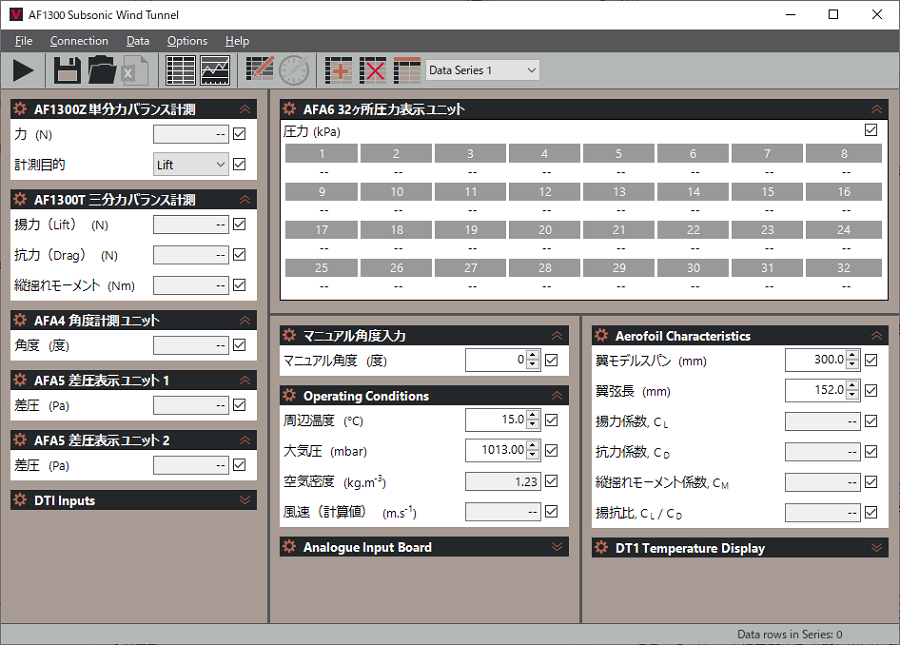

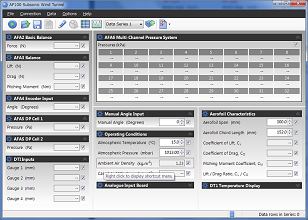

VDAS-F データ自動収集システム

データ自動収集システムVDASは、各種測定データ(圧力、角度、揚力、効力、回転数、トルク等)をリアルタイムにパソコン(別売)に表示すると共に、収集されたデータを計算、図表化する事ができますので実験をスムーズに進める事ができます。
PC接続用のインターフェースとソフトウェアで構成されています。

独自の計算式入力やレイアウト変更が可能
クリックすると画像が拡大します
   ページ上部に戻る


 実験モデルオプション(別売)

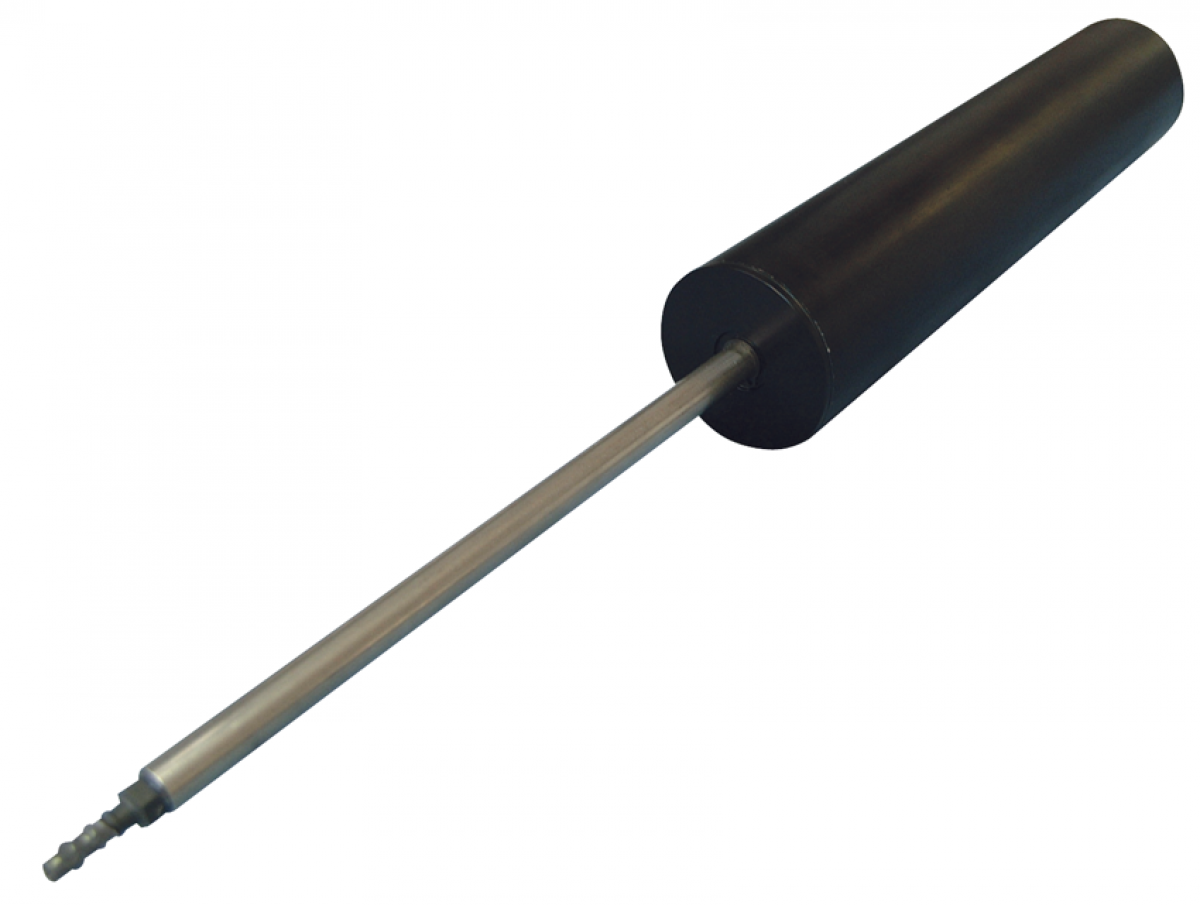

AF1300a 圧力孔付き円筒モデル

φ1.5mm圧力孔を持つ直径63.5mm、L300mmの円筒です。
マノメータと接続して円柱周りの圧力分布を計測し、ピトー管によって試験片後流の流速分布を計測します。
また、分力バランス計測装置AFA2やAFA3を利用して抗力を計測することができます。







クリックすると画像が拡大します。

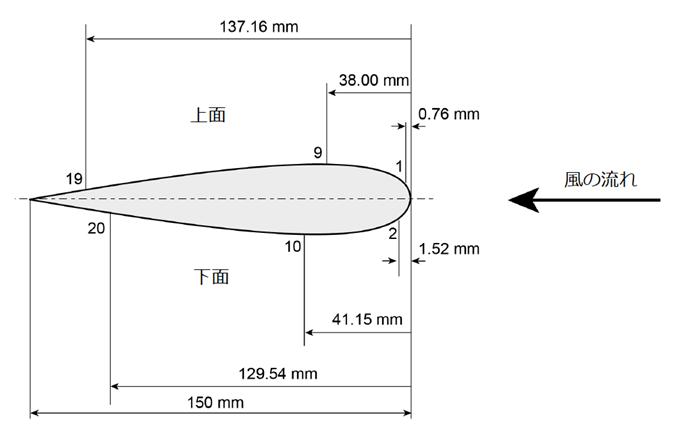

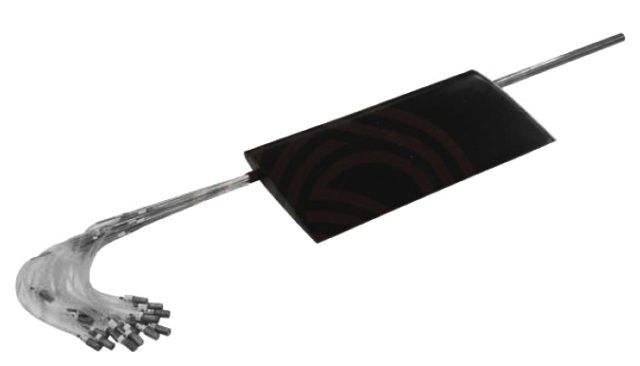

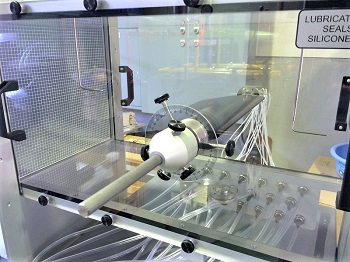

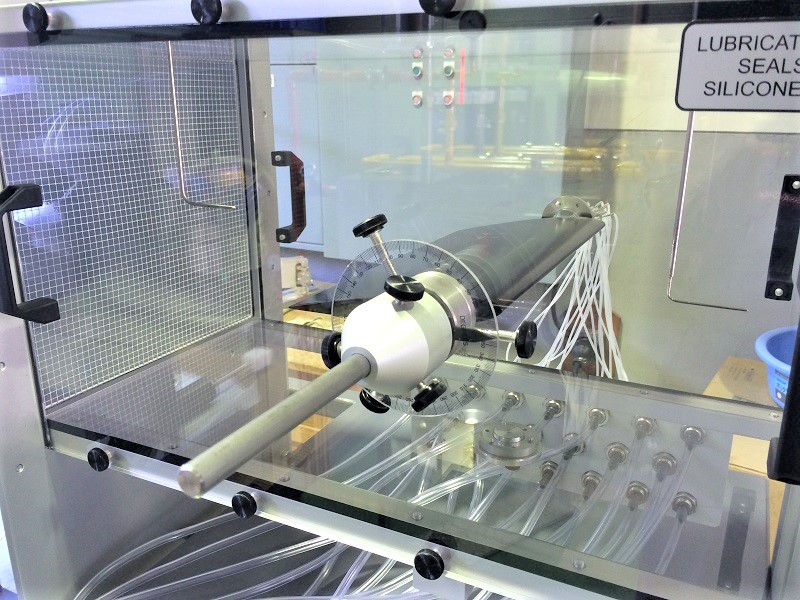

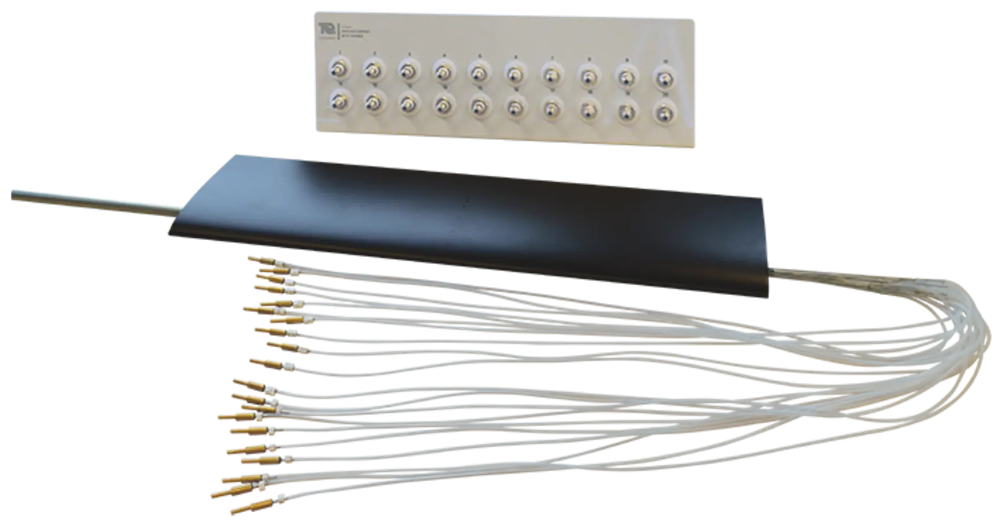

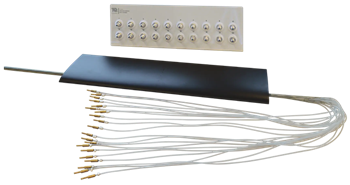

AF1300b 圧力孔付き翼モデル

スパン300mm、翼弦長150mmのNACA0012翼です。

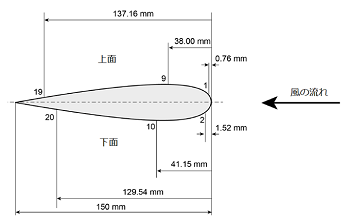

圧力孔が上面と下面合わせて20ヶ所備わっており、翼周りの圧力分布を計測します。

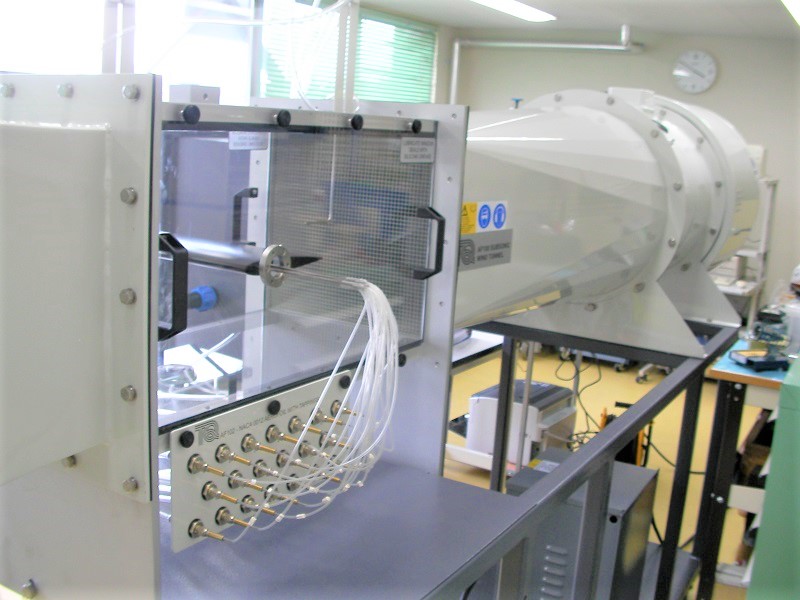

AF1300風洞へ取付けた参考写真
クリックすると画像が拡大します。

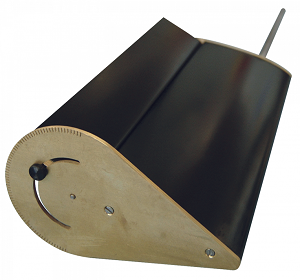

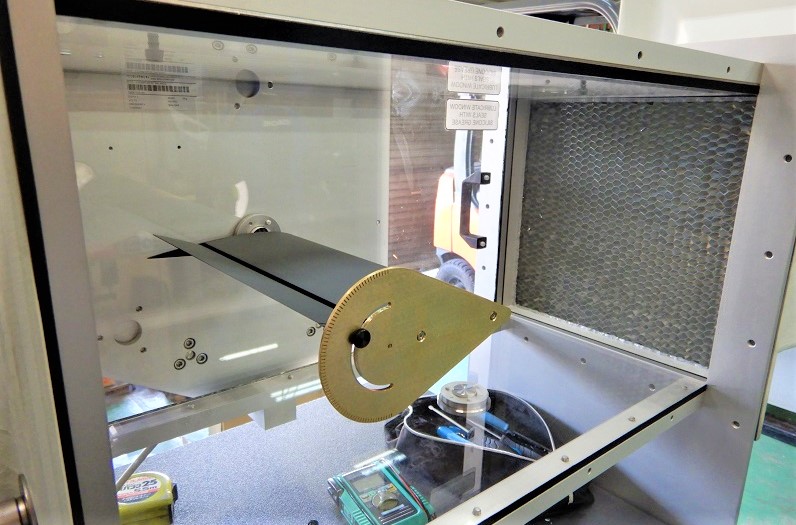

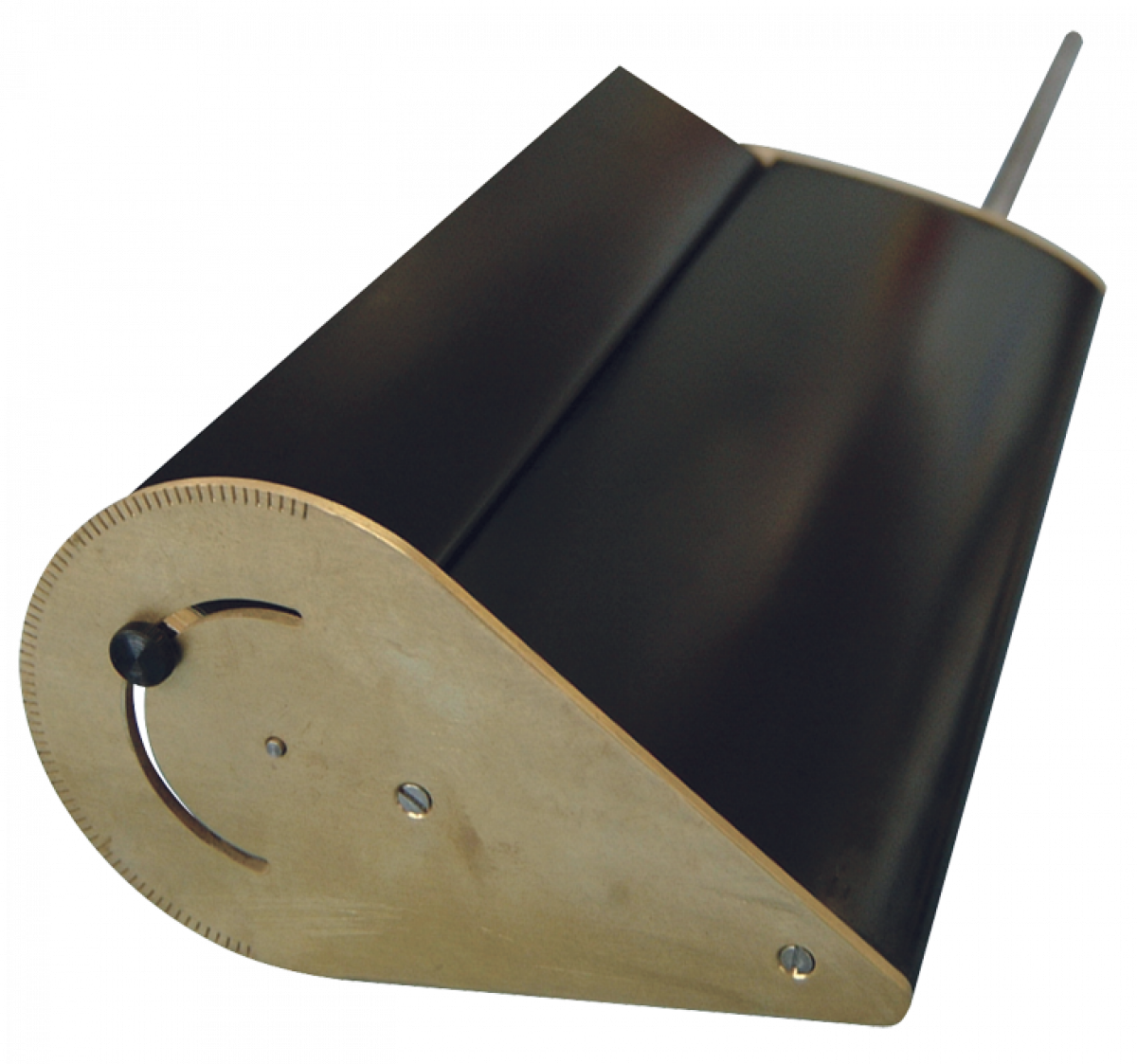

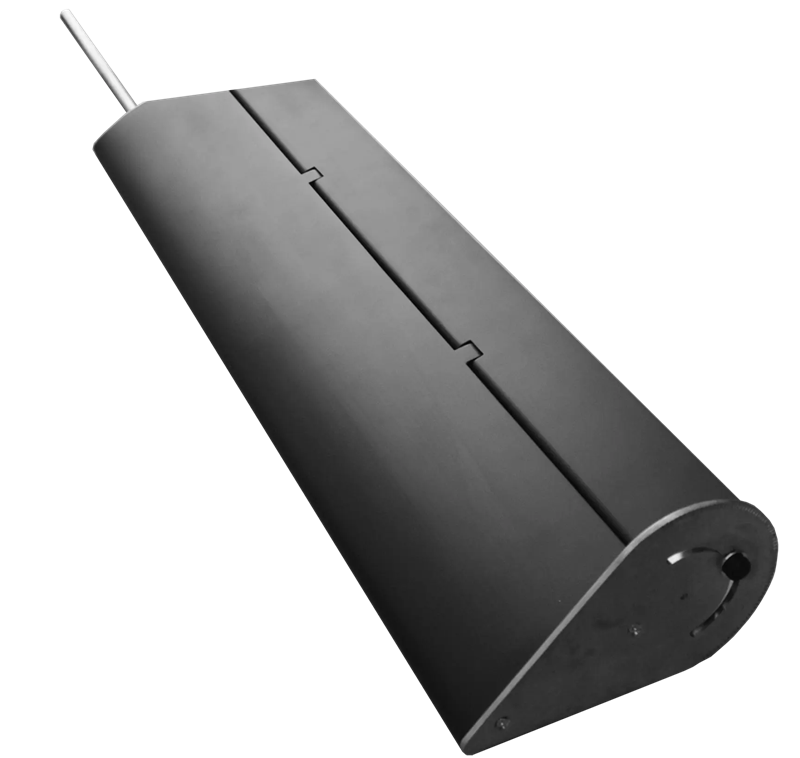

AF1300c 可変フラップ付き翼モデル

スパン300mm、翼弦長150mmの非対称NACA2412翼で、2.5度間隔で±90度まで可変可能な後縁フラップが備わっています。
3分力バランス計測装置を利用して揚力、抗力を計測することができます。



AF1300c参考写真 AF1300風洞及びAF1300T(別売)へ取付けた写真

クリックすると画像が拡大します。
   ページ上部に戻る

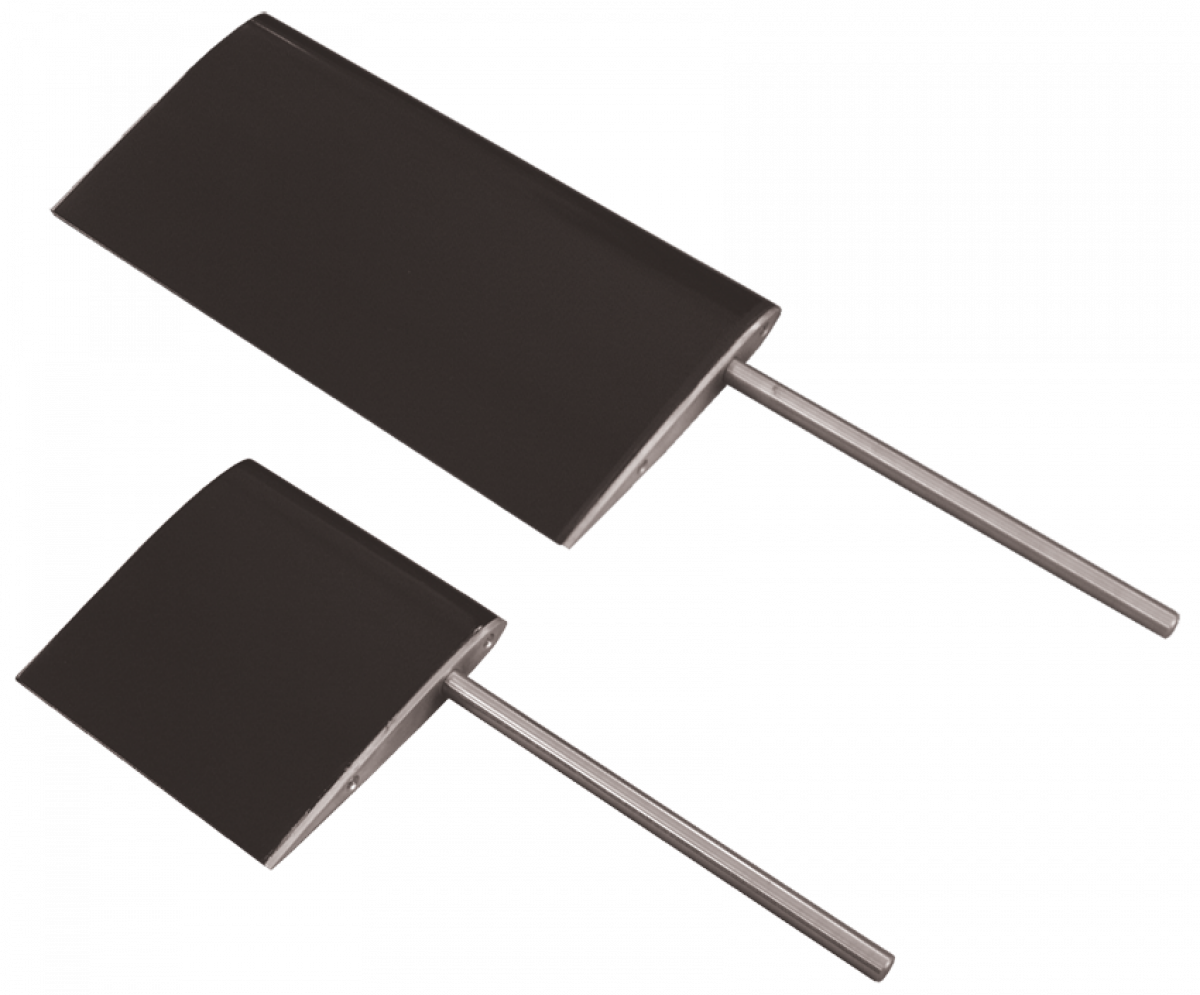

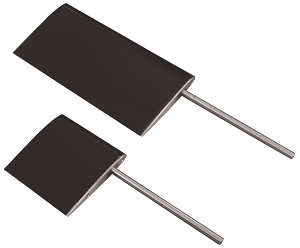

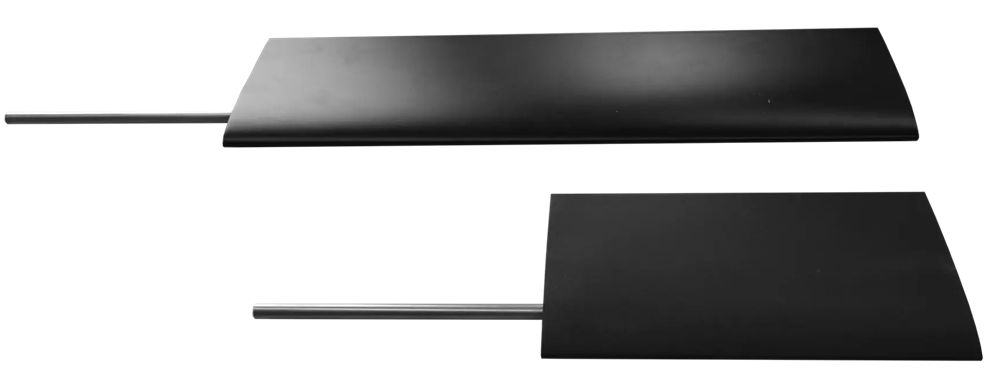

AF1300d NACA0012翼モデル

翼弦長150mmの対称NACA0012翼で、2種類のスパン(300mmと150mm)が用意されています。
3分力バランス計測装置(別売)を利用して揚力、抗力を計測することができます。










クリックすると画像が拡大します。

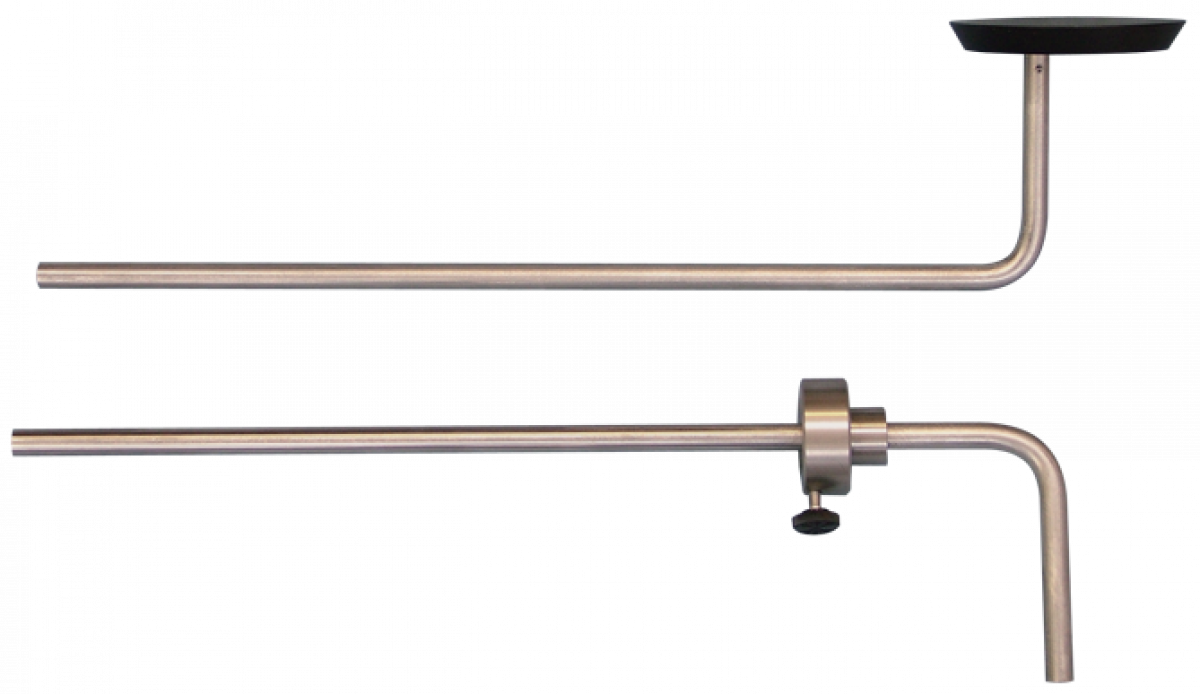

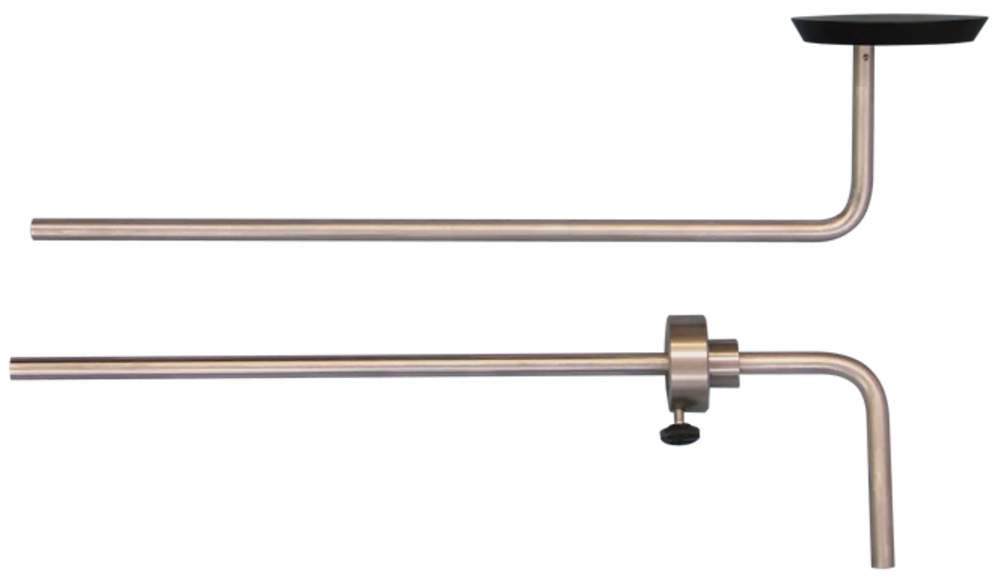

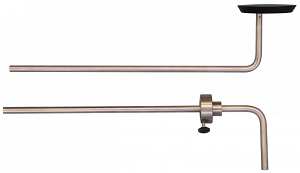

AF1300e 100mm円板モデル

直径100mmの円板で、3分力バランス計測装置を利用して揚力、抗力を計測することができます。
また、附属のダミーアームはバランス計測装置と反対側の実験エリア側に取りつけて円板の抗力と区別することができます。








クリックすると画像が拡大します。

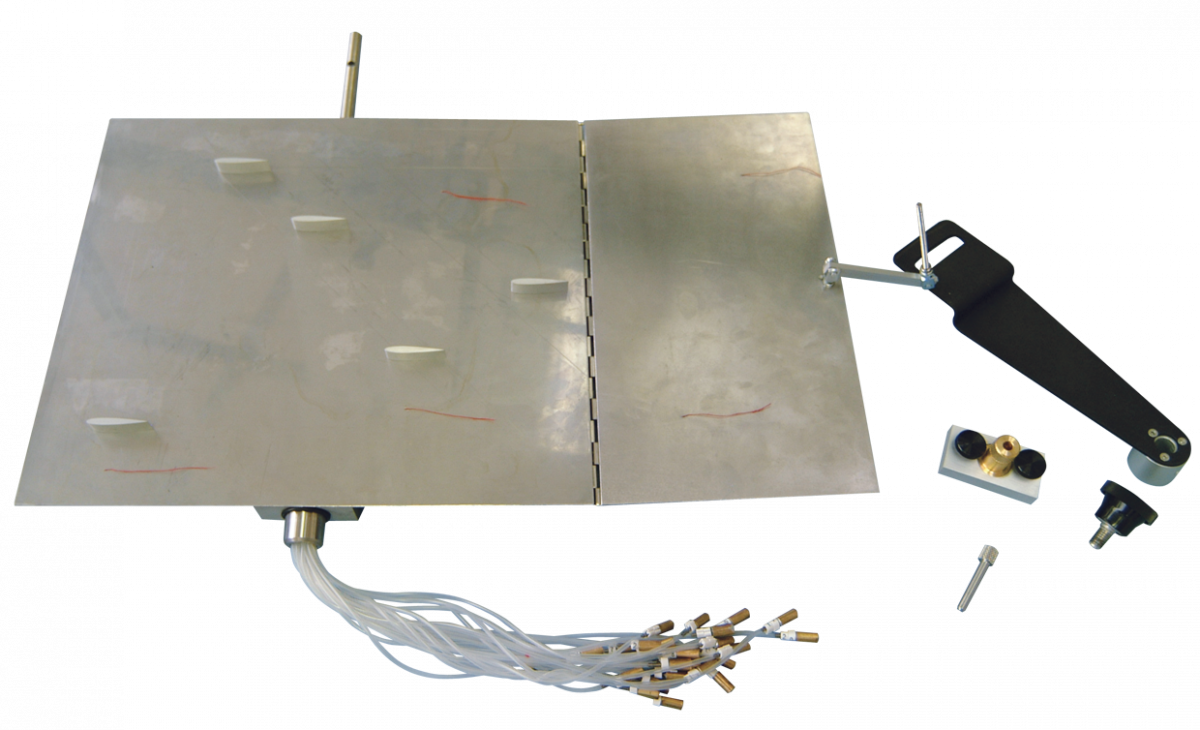

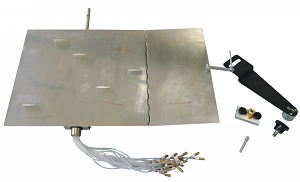

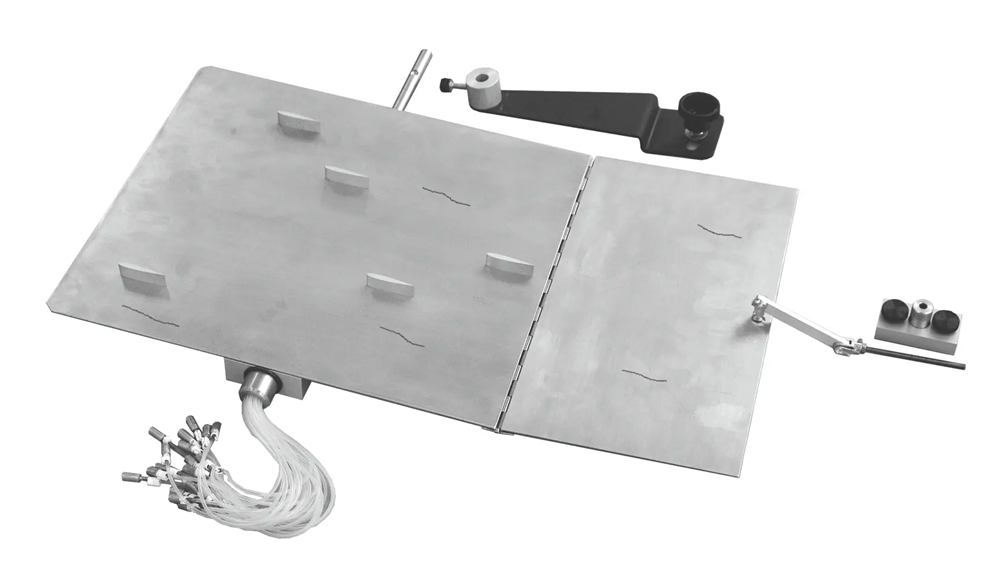

AF1300f 平面境界層モデル

境界層の発達、剥離が観察できます。平板上の5ヶ所に小型翼があり、各前縁には圧力孔5個が付いています。
合計25ヶ所の圧力孔は平板上の圧力分布を計測します。









クリックすると画像が拡大します。
   ページ上部に戻る

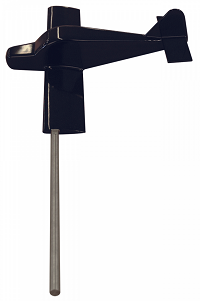

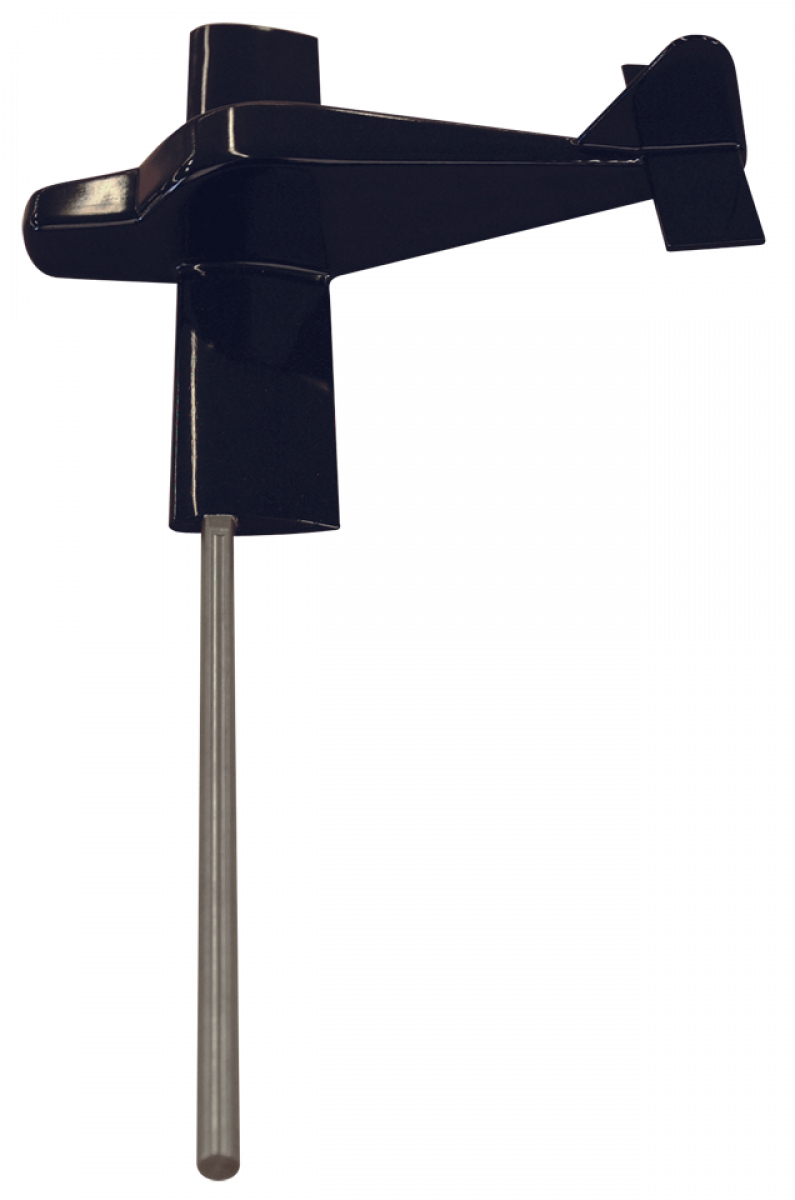

AF1300g 低翼機モデル

3分力バランス計測装置AFA2やAFA3を利用して航空機の揚力や抗力等を計測することができます。










クリックすると画像が拡大します。

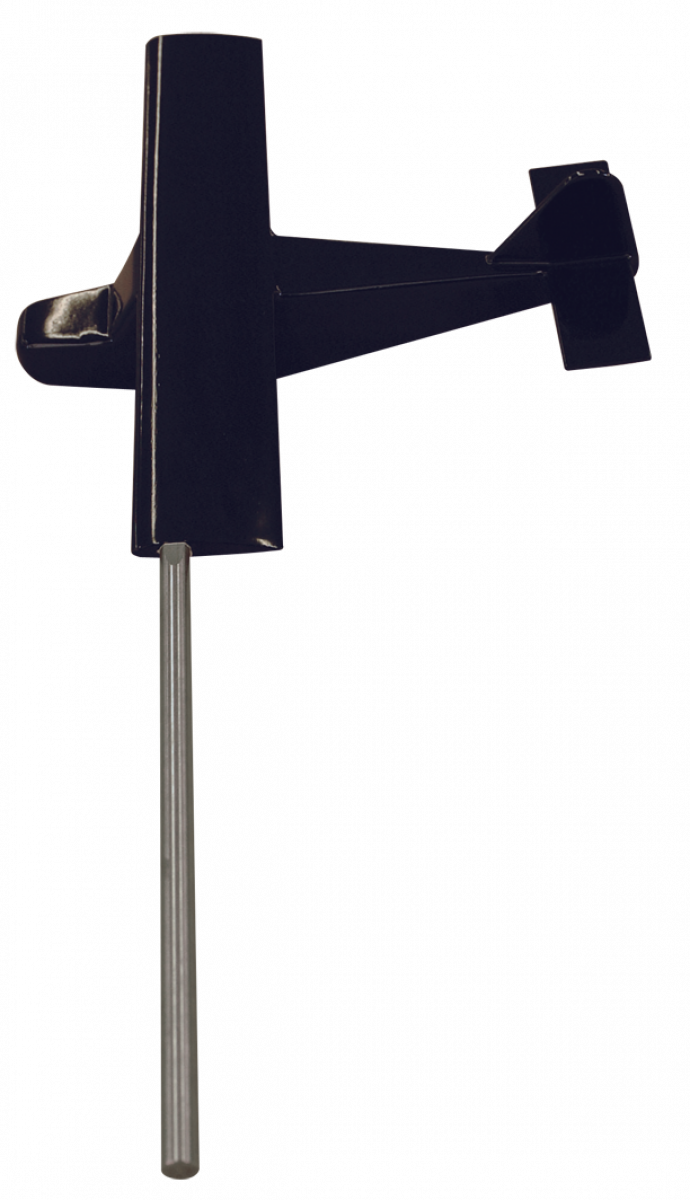

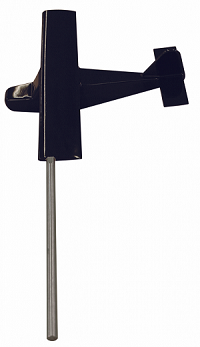

AF1300h 高翼機モデル

3分力バランス計測装置AFA2やAFA3を利用して航空機の揚力や抗力等を計測することができます。









クリックすると画像が拡大します。

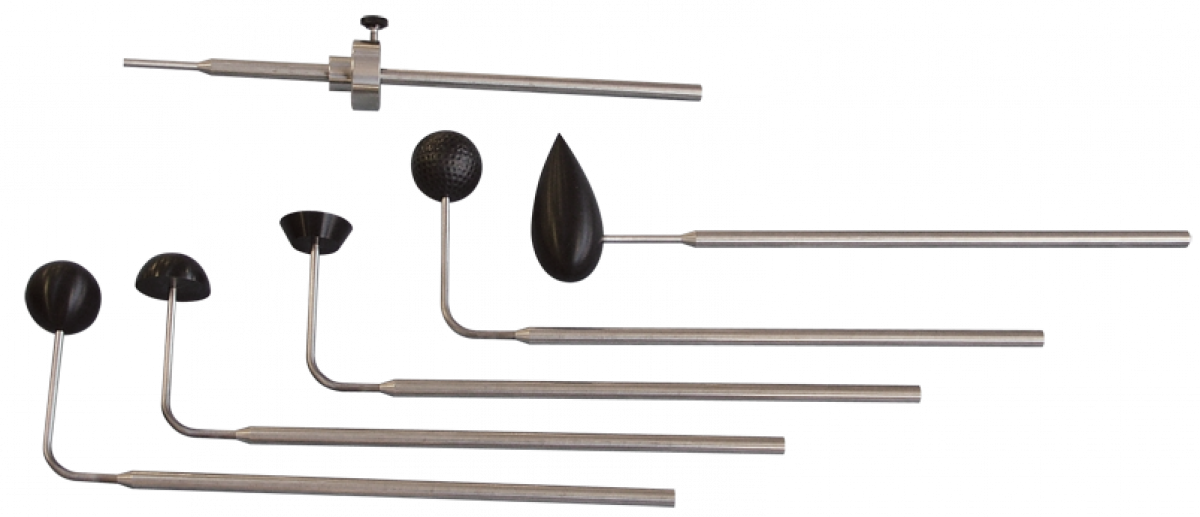

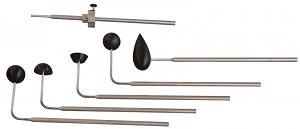

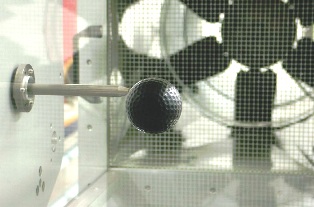

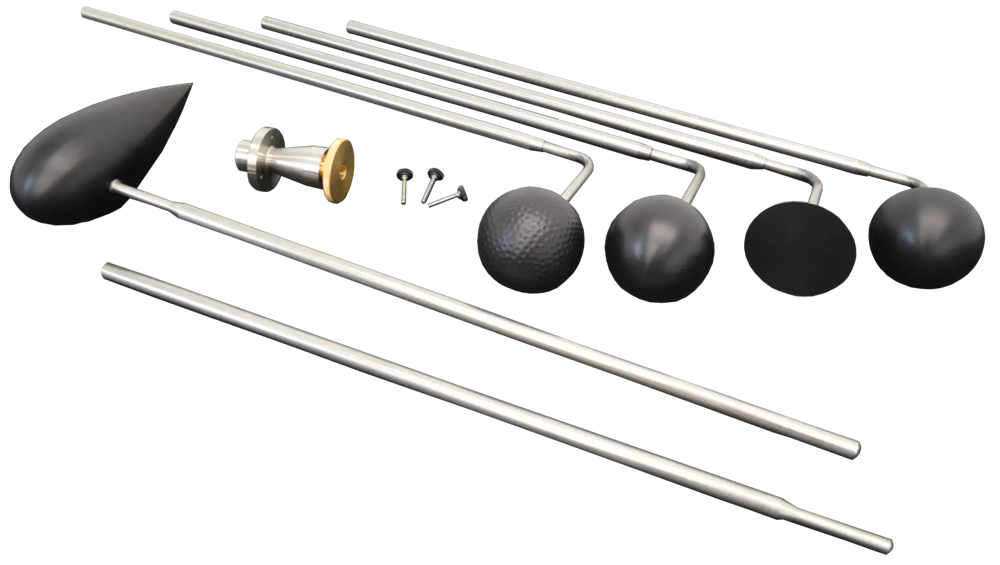

AF1300j 5種類の立体モデル

3分力バランス計測装置AFA2やAFA3を利用して各モデルの揚力や抗力等を計測することができます。
球体、半球体、くぼみ球(ゴルフボール状)、平板、流線形、正面の投影面積は5モデル全て同じ:50mm








クリックすると画像が拡大します。
   ページ上部に戻る

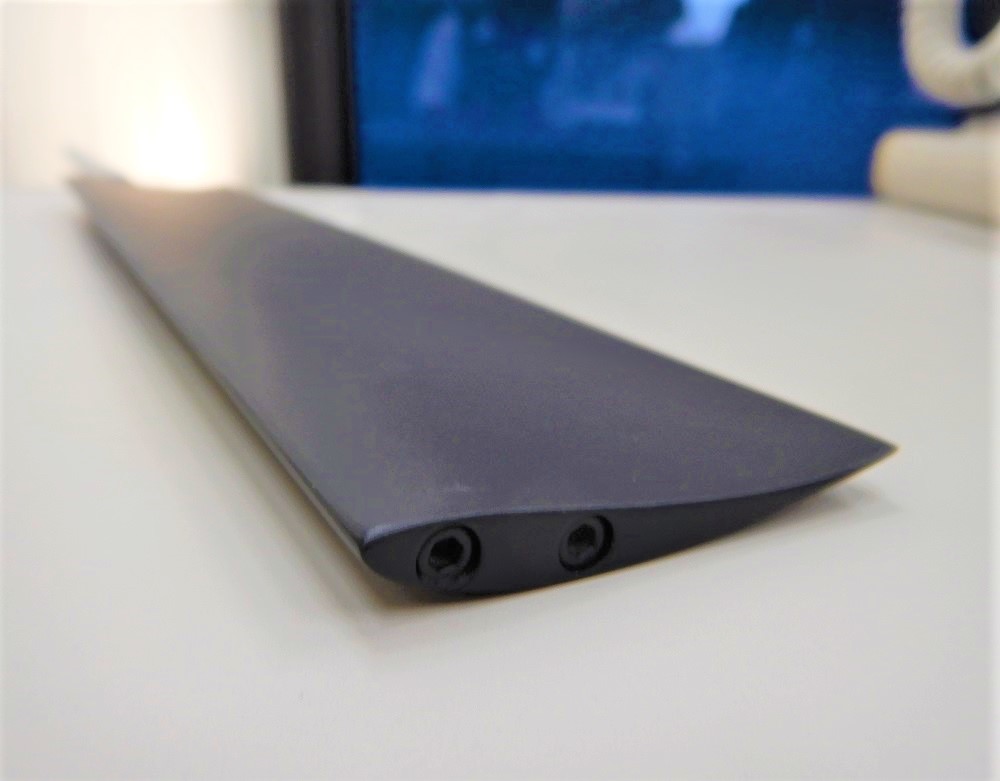

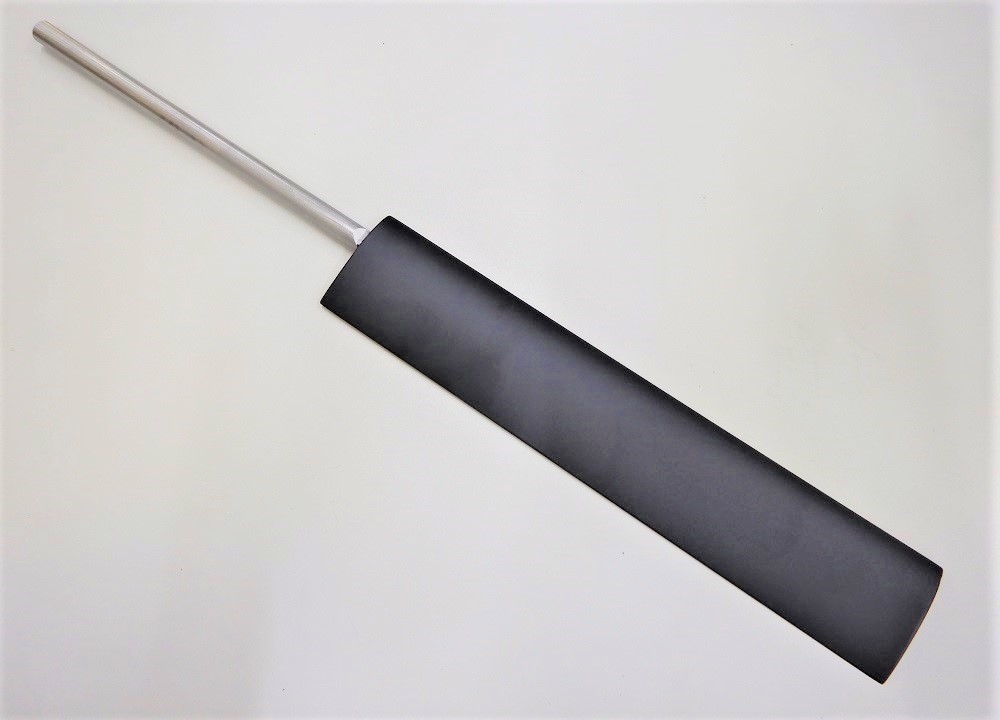

AF1300L S1210非対称翼モデル

イリノイ大学のマイケル・S・セリグによって設計されたS1210プロファイルの非対称翼で、低レイノルズ数において高い揚力を生み出します。

翼弦長:57mm
スパン:300mm


クリックすると画像が拡大します。



 その他 AF1300参考情報

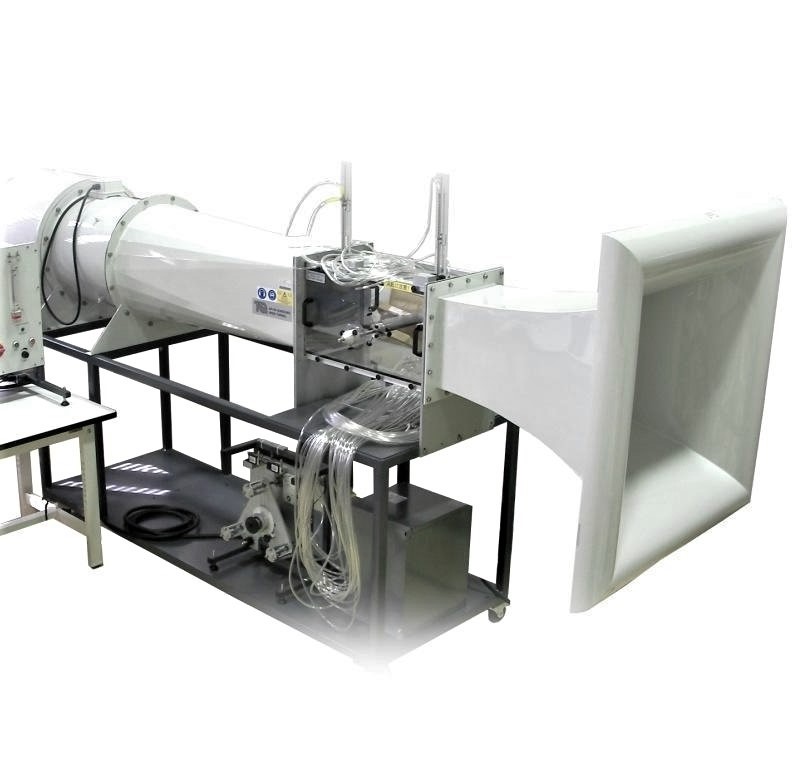

小型風洞実験装置 小型風洞実験装置

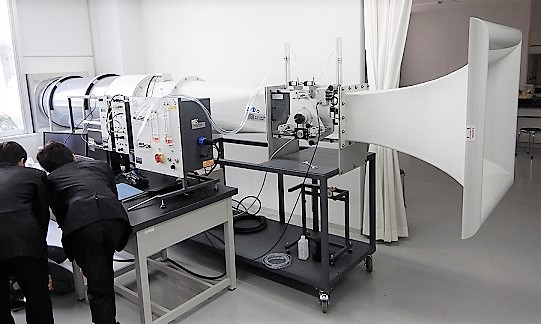

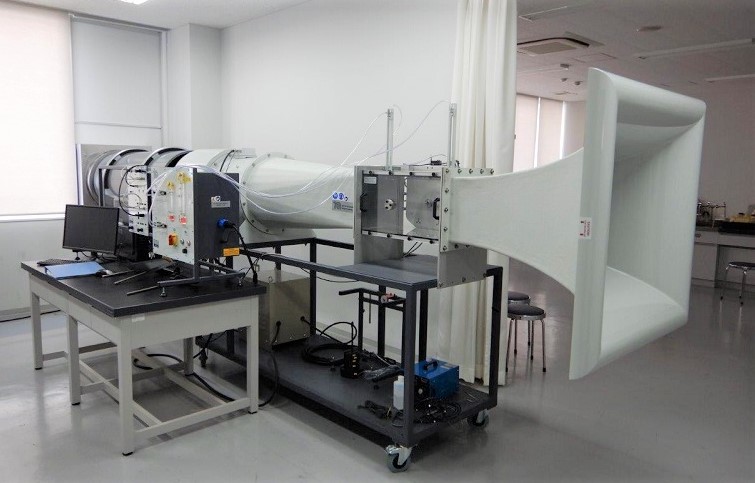

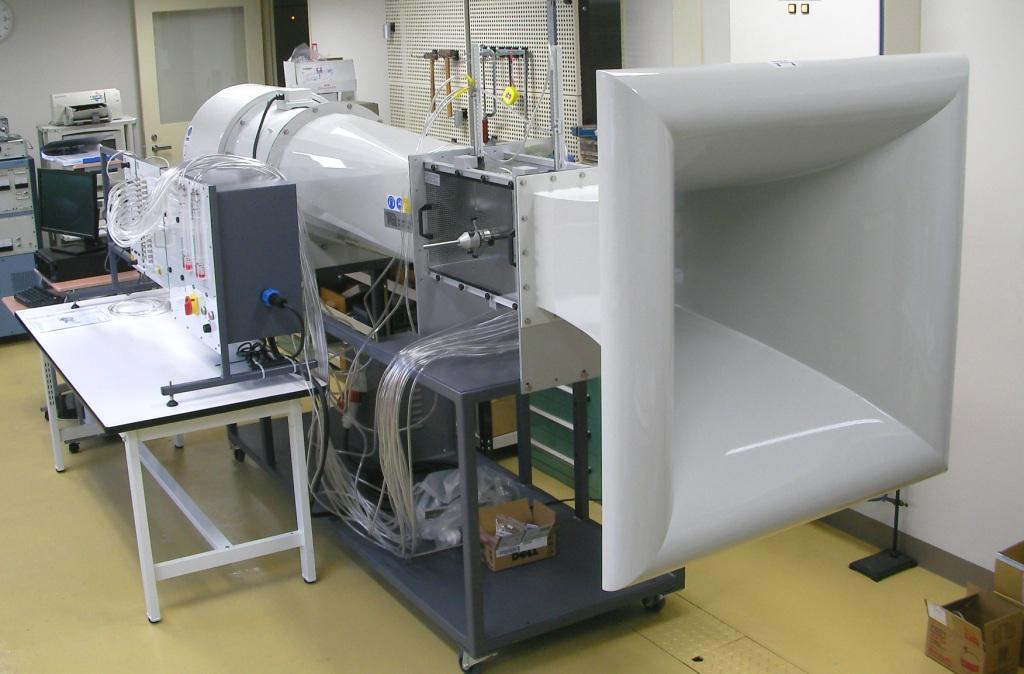

工業高等専門学校様設置例
(上記写真にはAFA6&AF102&VDAS&PC&デスク等が含まれています) クリックすると画像が拡大します。
ページ上部に戻る

高専機構様広報映像でAF1300が紹介されています。
下記高専機構サイトでご覧いただけます。


【企業・一般(地域住民等)の方へ】
中学生・保護者の方へ (約16分) (04:50~05:02の間)

高専機構広報動画サイトへ

小型風洞実験装置



学校様設置例(上記写真にはオプションAF1300T&VDAS&PC&デスク等が含まれています)

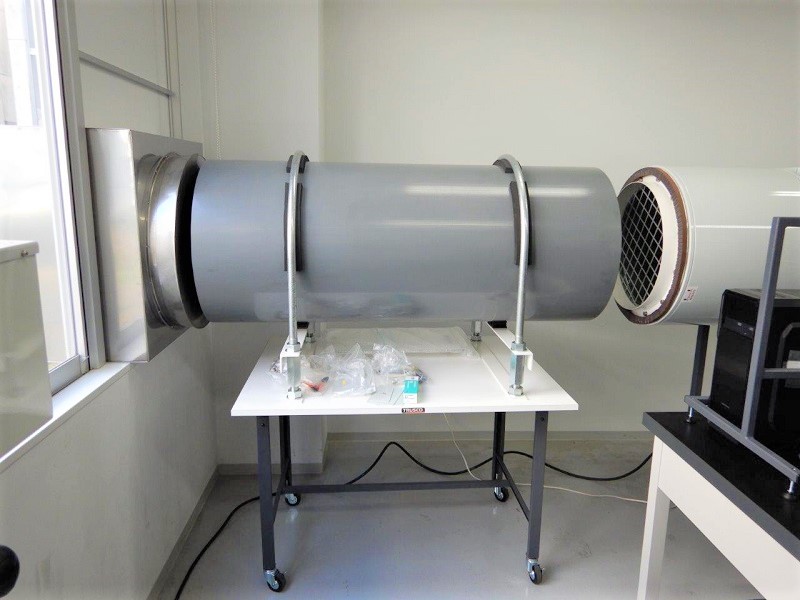

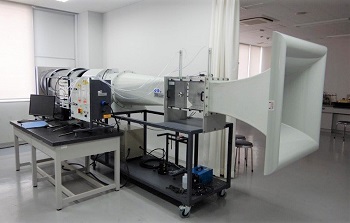

煙発生器(AFA10)実験のため、AF1300に屋外排出用簡易ダクトを接続した状態の写真です。
 ページ上部に戻る


煙排気用ダクト製作事例 ※煙発生装置(AFA10)を使用する場合は、屋外へ排気してください。
煙発生装置を使用しない場合は、風洞入口2m、出口3m以上の空きスペースを確保して室内で空気循環してください。

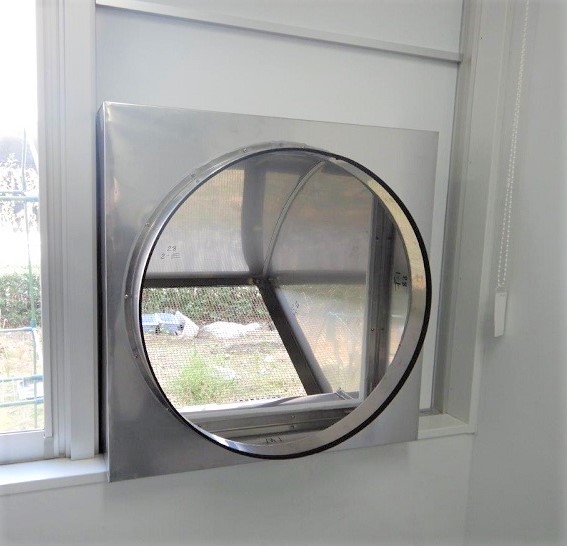

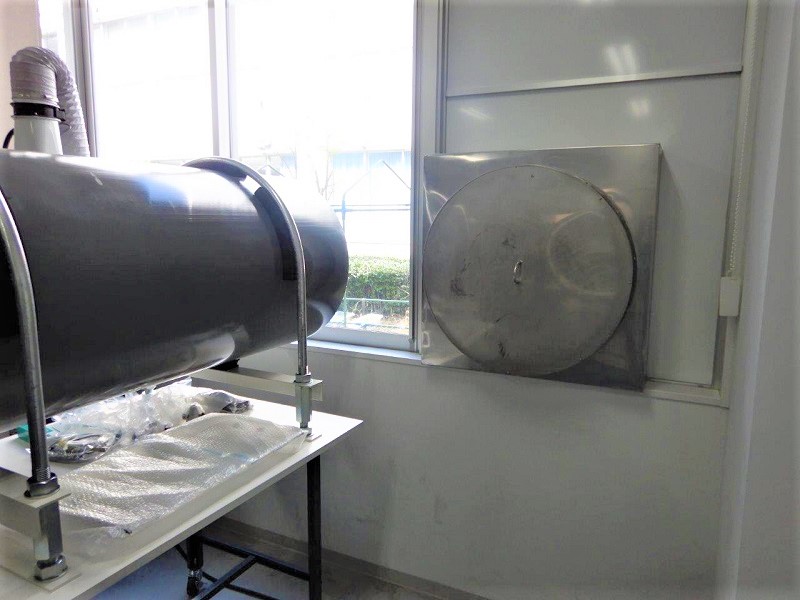

既存窓を加工し、排気ダクトを製作した参考写真 ※要打合せ
クリックすると画像が拡大します。
