AF300
超音速風洞実験装置
Intermittent Supersonic Wind Tunnel
TecQuipment社 空気力学実験装置サイトへ

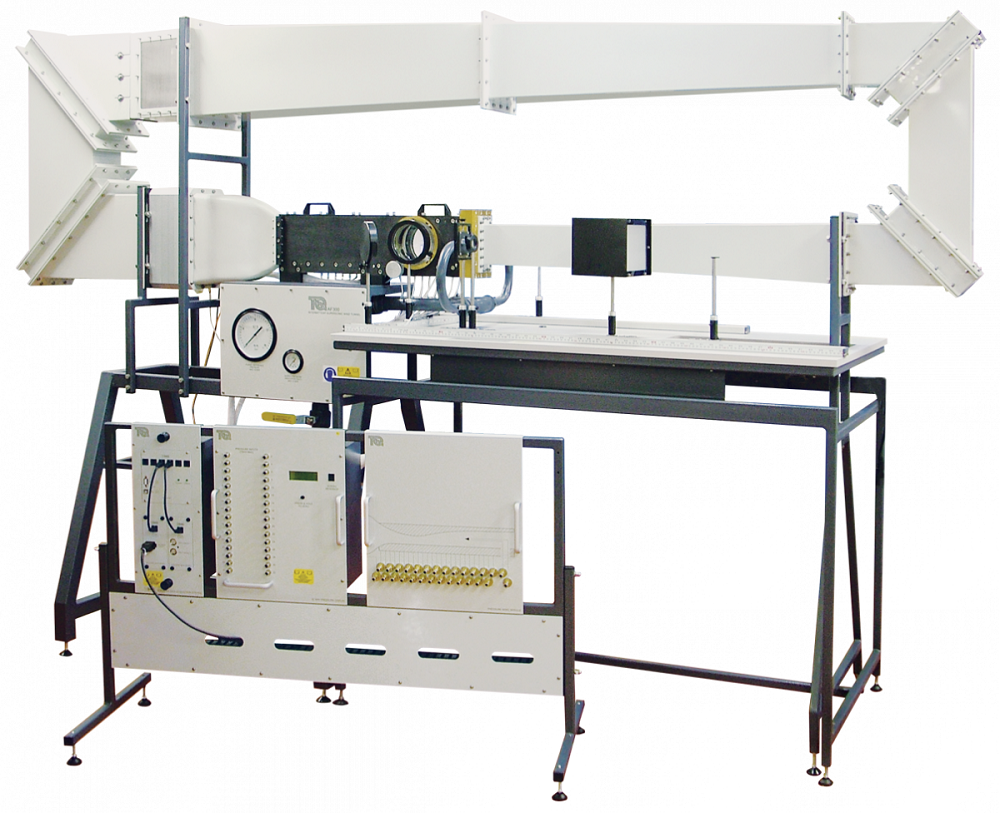

参考写真 クリックすると画像が拡大します。
上記写真にはオプションのAF300a、VDASが含まれています。


オプション(別売)の大容量コンプレッサとタンクから圧縮空気を実験エリア下流へ一気に吹き込み、風洞を回流し整流胴、縮流胴を通過した空気は実験エリアに亜音速、マッハ1.4、マッハ1.8の安定した流れを供給します。実験エリアを通った空気は吹き込んだ空気と再び混ざり合い回流します。余分な空気は排気フィルタから排出されます。
実験エリア100mmx25mmには亜音速、マッハ1.4、マッハ1.8用、3種類の交換可能なライナーが附属されています。観察窓中央に附属のモデルを取付け、角度を変えながら実験を行います。
実験エリア25ヶ所の圧力は、4グループごとにリアルタイムにデジタル表示され、2つのブルドン管圧力計は、コンプレッサ(別売)からの圧力、風洞への供給圧力を表示します。※運転時間(約10秒~20秒)は圧縮空気タンク容量等によって異なります。

オプションのデータ自動収集システムVDAS(別売)は、モデルの角度、各所圧力データをリアルタイムにパソコン(別売)に表示すると共に、収集されたデータを計算、図表化する事ができますので実験をスムーズに進める事ができます。
またオプションのシュリーレン装置AF300a(別売)を利用してモデル周りの流れを可視することができます。

 ページ上部に戻る
AF300仕様:
風洞寸法 :L3030 x D800 x H2000mm
風洞重量 :約240kg
制御装置寸法 :L1260 x D500 x H840mm
制御装置重量 :約22kg
電源 :AC100V~260V, 50/60Hz
実験エリア寸法 :H101.6 x D25.4 x L647 mm
観察窓寸法 :H106.1 x W106 mm
空気流速 :亜音速、マッハ1.4、マッハ1.8
付属モデル :5°ウェッジ、7°ダブルウェッジ
 10°ダブルウェッジ
 10°ダブルウェッジ(圧力孔x2付)
モデル角度 :±10° デジタル表示(※VDAS-F)
圧力表示
:32ヶ所圧力 デジタル表示
風洞内基準圧力 :デジタル表示(※VDAS-F)
必要設備(別売) :乾燥空気供給 約1.2MPa、1000L.min-1以上
 コンプレッサと圧力タンク、ドライヤ等
騒音レベル :101dB(運転者)

※VDAS(別売)画面上でデジタル表示されます。

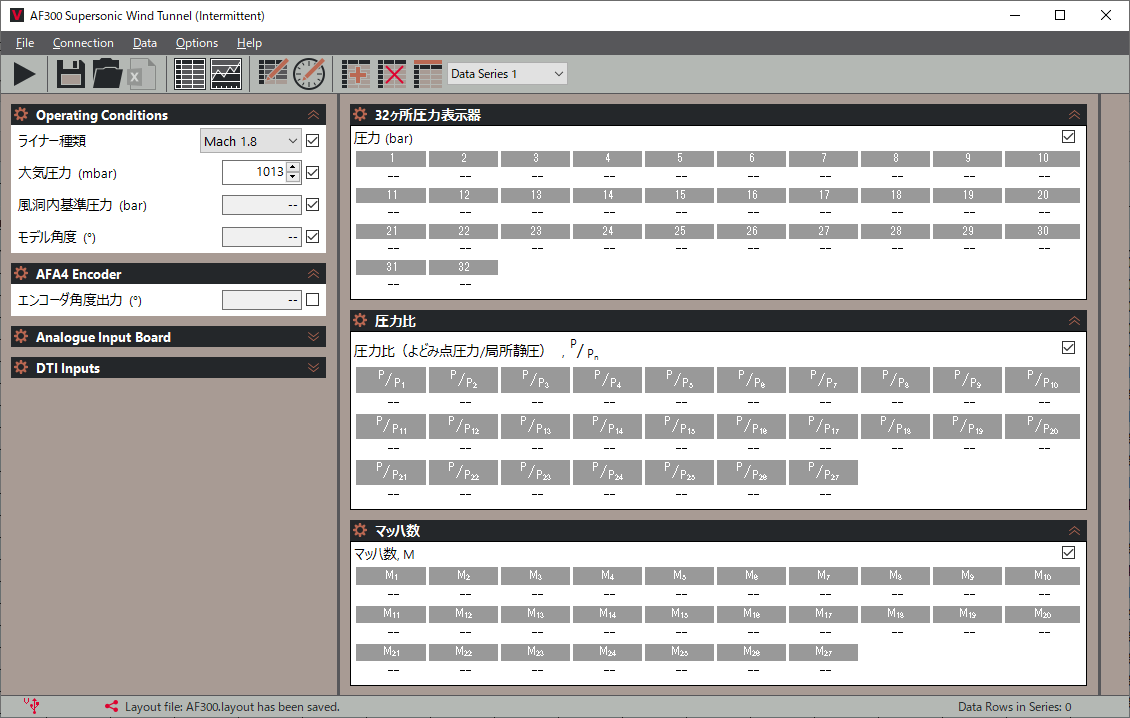

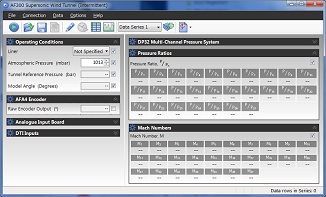

VDAS画面図(別売)
クリックすると画像が拡大します。

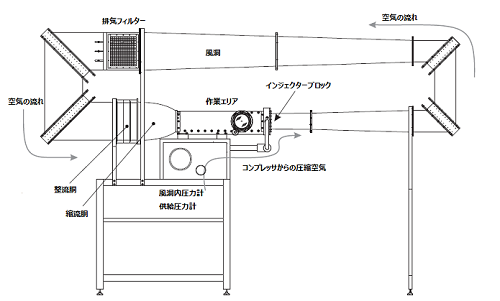

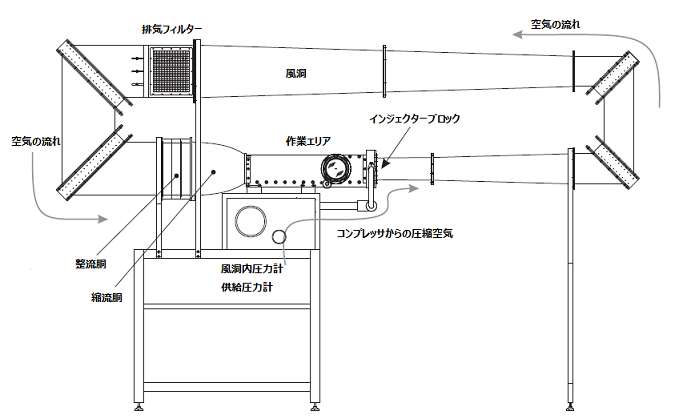

AF300 全体概要図(この他卓上置きの制御装置が付属されます)
 ページ上部に戻る

超音速風洞実験装置
超音速風洞実験装置

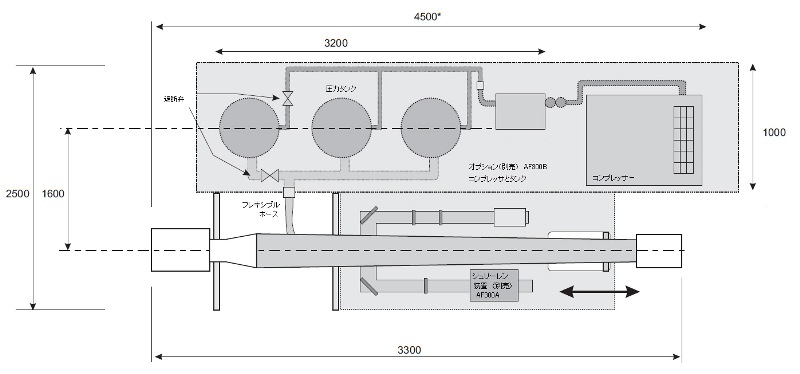

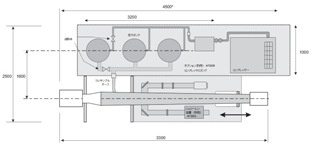

全体配置参考図
上図には別売りのコンプレッサと圧力タンクAF300bと
シュリーレン装置AF300aが含まれています。

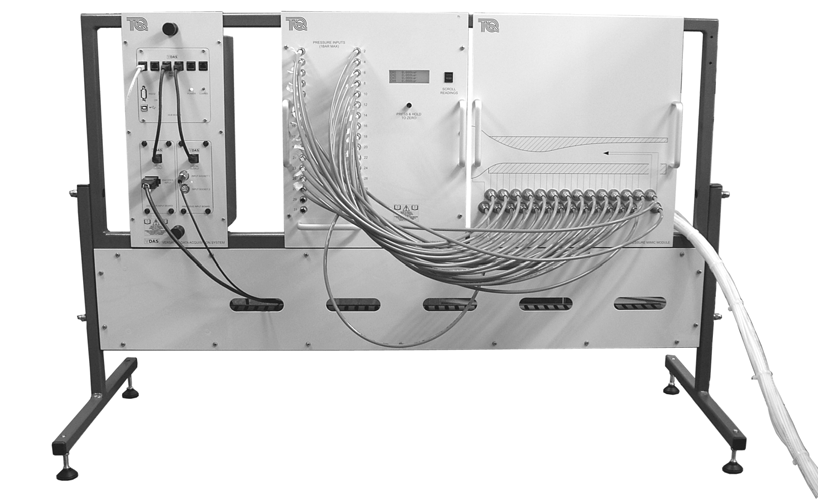

制御装置(卓上型)※適当なデスクをご用意ください
上記写真には別売りのVDASデータ自動収集装置が付属



超音速風洞実験装置

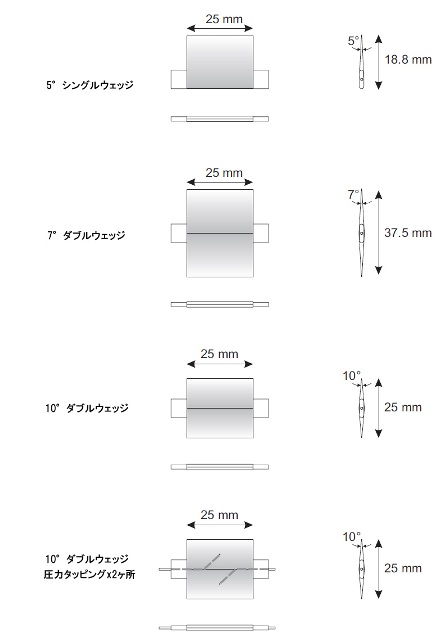

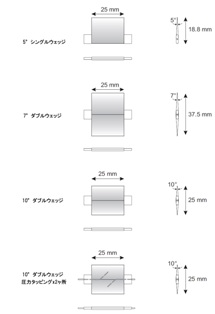

付属モデル参考図
超音速風洞実験装置

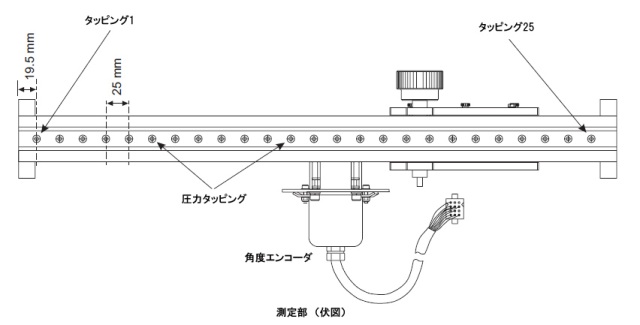

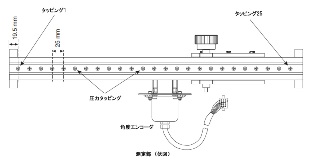

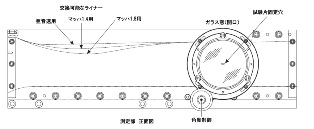

実験エリア伏図


超音速風洞実験装置

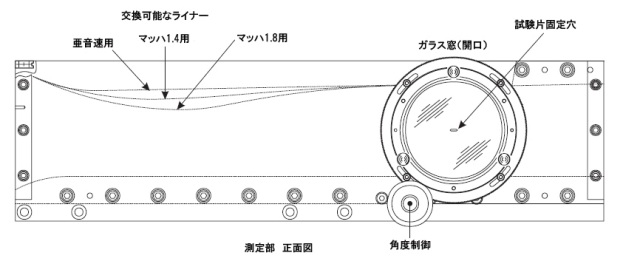

実験エリア正面図

クリックすると画像が拡大します。
 ページ上部に戻る

オプション(別売)
 AF300b コンプレッサと圧力タンク(要打合)
最大圧力約1.4MPa、圧力タンク、ドライヤ、フィルタ、開閉バルブ等で構成され、実験と再充填の時間を制御します。

 AF300a シュリーレン装置
左側一覧から詳細をご確認下さい。

コンピュータ接続オプション(別売)
 VDAS-F データ自動収集システム
実験計測データ(温度、流量、圧力、角度、揚力、抗力、回転数、トルク等)をリアルタイムにコンピュータへ表示し、収集されたデータを計算・図表化する事ができます。

 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです

VDAS-F参考写真

 ページ上部に戻る

 AF300b コンプレッサと圧力タンク(構成例 要打合)

 エアコンプレッサ例 1台(要打合せ)
定格出力 :11kW
吐出圧力 :1.4MPa
吐出空気量 :1000L/min
出口空気露点 :15℃(周囲温度30℃時)
電源 :三相AC200V 46A 50/60Hz
寸法 :L1240 x D925 x H1480mm
重量 :約450kg
騒音レベル :60dB
 タンク例 5台(要打合せ)
容積 :400L/1台
最大圧力 :約1.4MPa
タンク直径 :φ610mm
タンク高さ :1700mm
重量 :約175kg/1台
運転時間 :約10~15秒(マッハ1.8時)



大学様設置参考写真 クリックすると画像が拡大します


参考動画

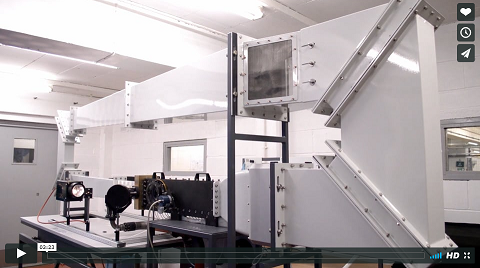

大学様設置 参考動画
別売りのコンプレッサと圧力タンク、シュリーレン装置、データ自動収集装置が含まれています
