AF27 ノズル噴流実験装置
Nozzle Flow Apparatus
TecQuipment社 空気力学実験装置サイトへ

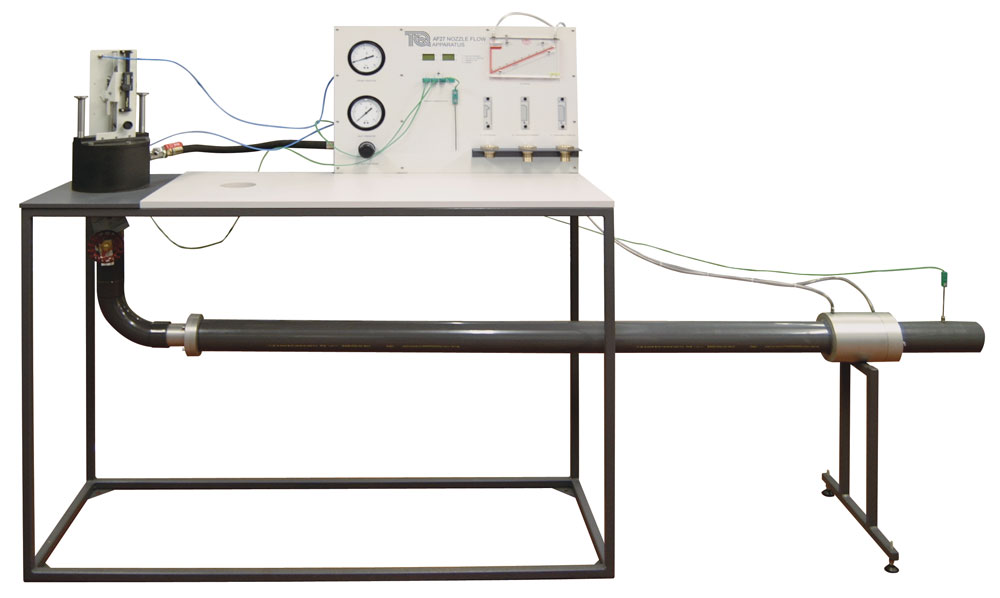

参考写真 クリックすると画像が拡大します。
この装置は、音速ノズル噴流を通して、流体力学と熱力学(断熱膨張)を実験する装置です。

各種絞り型ノズルの圧力分布や温度を計測することで、ノズルに発生する圧縮性流体の等エントロピー膨張、音速における各種ノズルの現象を検証します。

コンプレッサ(別売)から圧力タンク(別売)に蓄えられた高圧ガスは実験容器に送られます。

容器内には交換可能なノズルが取付けられており、噴流に沿った0.9mm圧力孔付き深針はノズルの軸に沿った圧力を計測します。スロート部を通過した噴流は50mmオリフィスを通り外部へ排出されます。


レギュレータを調整して実験容器内の圧力を制御し、排気バルブを調整して噴流を制御します。
操作パネルには、実験容器と深針の圧力を表示する2つのブルドン管圧力計、デジタル温度表示器(容器内部と排出口)があります。傾斜マノメータはオリフィスの圧力を表示し、空気流量を導きます。

装置には、異なる形状の黄銅製絞りノズルが3個附属され、容易に交換できるように設計されています。
空気を供給するためのコンプレッサ及び圧力タンクは別売りとなりますので予めご了承ください。


AF27仕様:
寸法 :L2900 x D600 x H1600mm
重量 :105kg
空気消費 :最大2.5kg/min(7bar時)
供給圧力 :最小7bar 最大10 bar
流量 :150m3/h , 2.5kg/min
ノズル種類 :絞り型ノズル 内径6.35mm(R12.7)
:絞り・拡散ノズル 内径6.35-7.2mm(R9.5)
  :絞り・平行ノズル 内径4.76mm(R9.5)
熱電対 :K型熱電対x2(ソケットx4)
オリフィス :直径50mm
電源 :電池式(表示器用)
騒音レベル :100dB

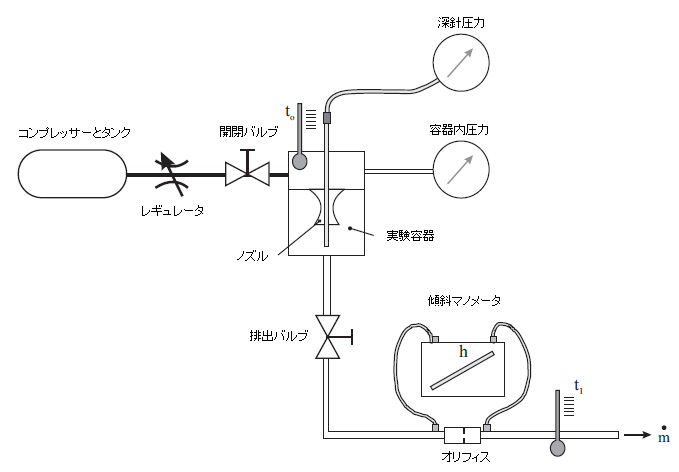

システム概要図

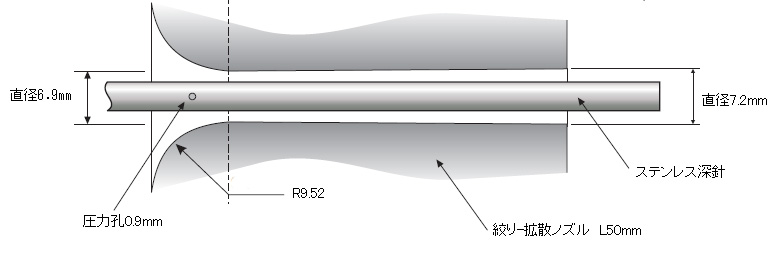

ノズル断面図(絞り・拡散ノズル)
  クリックすると画像が拡大します。
 ページ上部に戻る

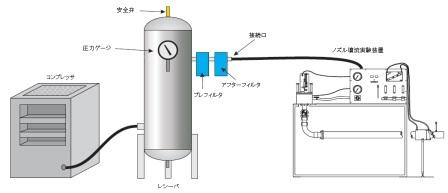

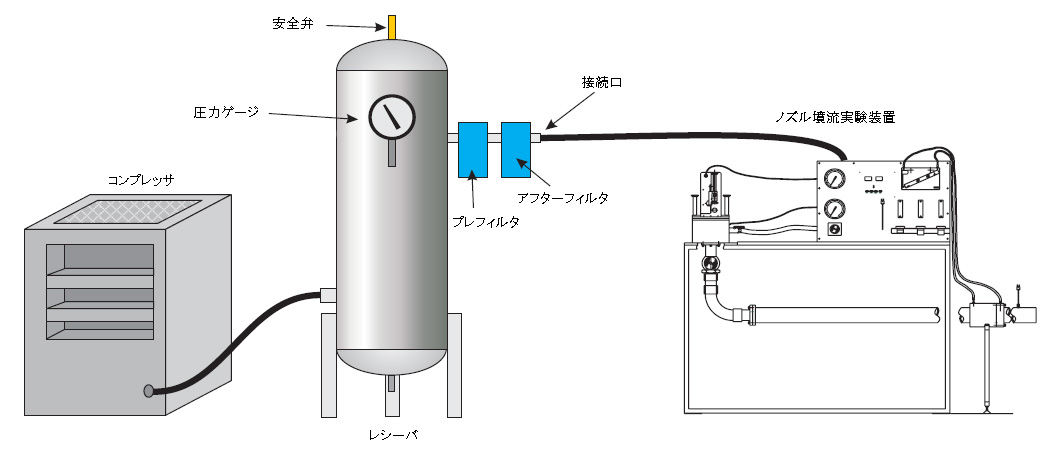

全体参考図(別売りのコンプレッサとタンク、フィルタ等がふくまれています。 クリックすると画像が拡大します。


オプション(別売)

AF27a コンプレッサと圧力タンク(要打合)
打合せの上、設置場所に合わせて設計製作されます。

AF27a仕様(参考):
電源
供給圧力
騒音レベル
:AC480V,60Hz ,3相, 始動時61A, 運転時40A
:8 bar(ゲージ圧力)
:70 dB


コンピュータ接続オプション(別売)

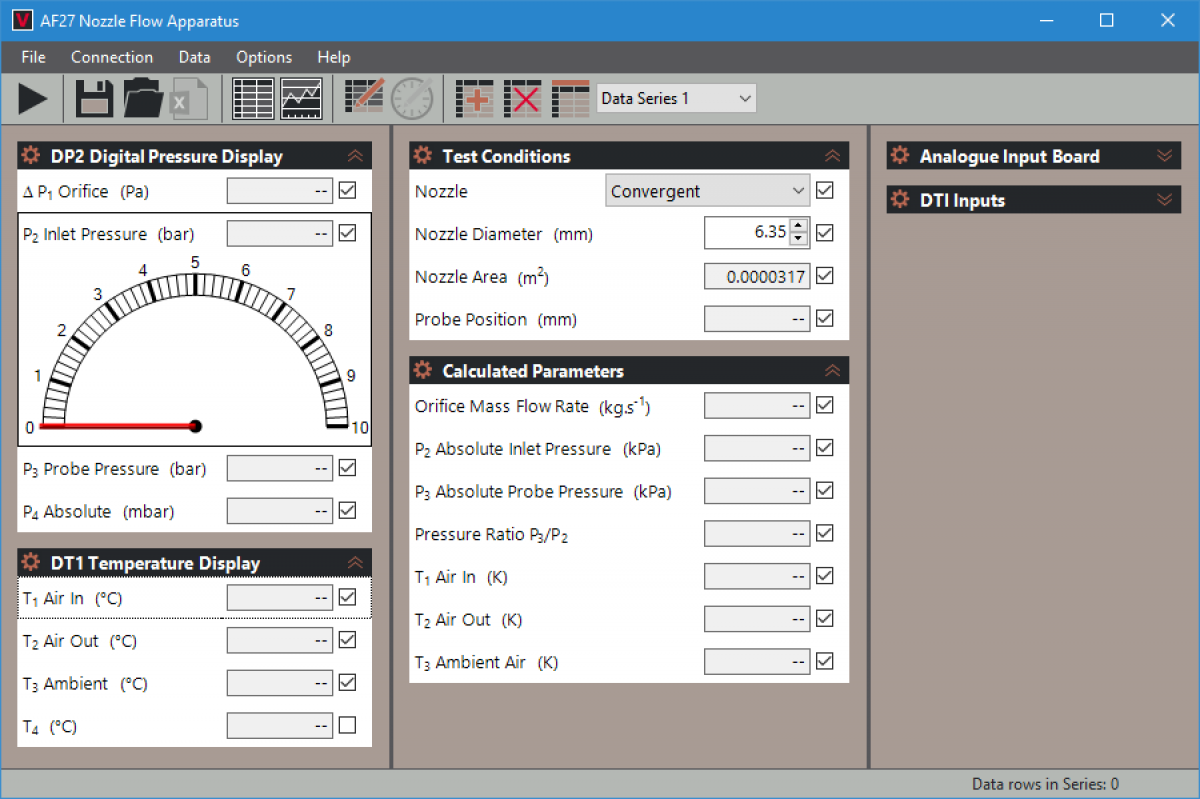

 VDAS-F データ自動収集システム
実験計測データ(温度、流量、圧力、角度、揚力、抗力、回転数、トルク等)をリアルタイムにコンピュータへ表示し、収集されたデータを計算・図表化する事ができます。

 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです

独自の計算式入力やレイアウト変更が可能
クリックすると画像が拡大します
