MFP104
レシプロ式コンプレッサ実験装置
Reciprocating Compressor Module
TecQuipment社 空気力学実験装置サイトへ

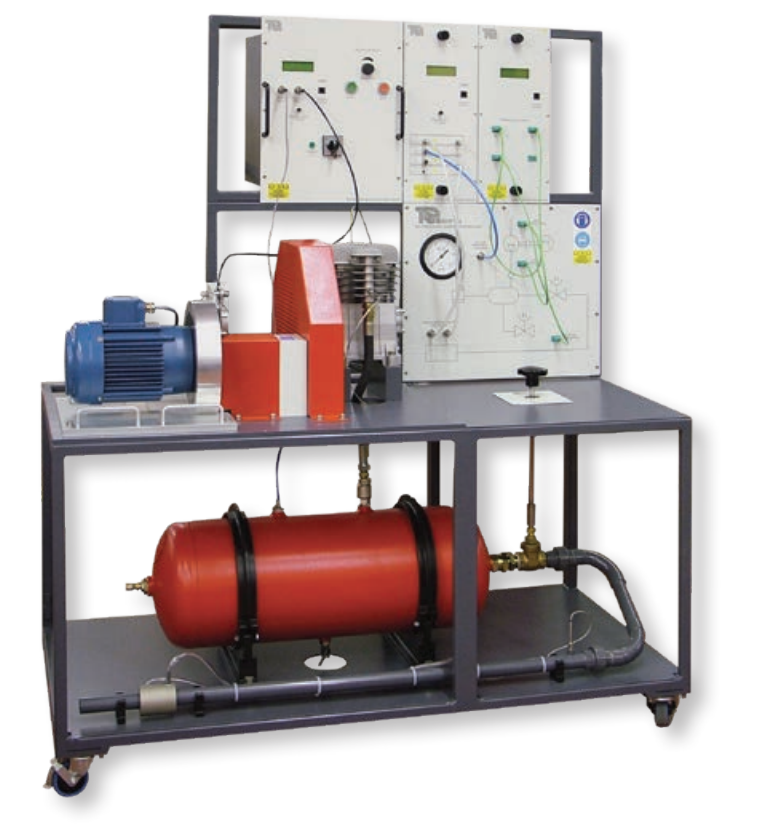

参考写真 クリックすると画像が拡大します。

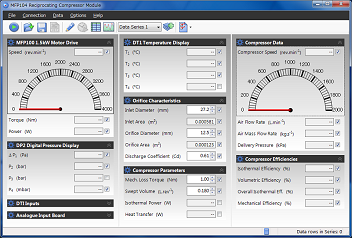

VDAS画面図(別売)
クリックすると画像が拡大します。


レシプロ式コンプレッサは機械や工具類に空気を供給するために、多くの場所で利用されています。
空気はコンプレッサにより高圧タンクに蓄えられ、排気バルブを調整することにより流量測定用オリフィスを通って外部へ排出されます。
別売りのユニバーサルダイナモメータ(MFP100)を接続して使用します。
排気バルブの調整によりタンク圧力、流量を制御し、コンプレッサ出口圧力との関係を検証する事ができます。
付属の圧力表示器は、タンク圧力、オリフィスの差圧(流量)、大気圧をデジタル表示し、タンク圧力はブルドン管圧力計にも表示されます。
温度表示器は、コンプレッサ入口、出口、タンク排気口の温度をデジタル表示します。
ユニバーサルダイナモメータはコンプレッサの回転速度を制御し、回転速度とトルクをデジタル表示します。

オプションのデータ自動収集システムVDAS(別売)は、各所圧力と温度、空気流量、回転速度、トルクをリアルタイムにパソコン(別売)に表示すると共に、収集されたデータを計算、図表化する事ができますので実験をスムーズに進める事ができます。

 ページ上部に戻る


MFP104仕様:
寸法
:W1400 x D750 x H1700mm
重量 :175kg(MFP100を除く)
最大回転数 :約1100rpm
最大圧力 :6~7bar(安全弁使用)
回転比 :2:1(ダイナモメータと圧縮機)
オリフィス入口直径と面積 :27.2mm  0.000581m2
オリフィス直径と面積 :12.5mm  0.000123m2
オリフィス流量係数 :0.61
コンプレッサ行程容積 :0.18L/rev
コンプレッサオイル :Shell Cordena Oil P68
電 源 :AC100V~260V  50/60Hz
騒音レベル :86dB(操作者)

MFP100ユニバーサルダイナモメータ(別売)
クリックすると画像が拡大します。



オプション(別売)
MFP100  ユニバーサルダイナモメータ
電動モータと制御ユニットで構成されています。
可変モータは動力を供給し、回転速度とトルクをデジタル表示します。
制御ユニット寸法:W350 x D340 x H450mm 12kg
モータ寸法:W410 x D350 x H280mm 30kg
電源:AC200V 50/60Hz 20A


コンピュータ接続オプション(別売)
 VDAS-F データ自動収集システム
実験計測データ(温度、流量、圧力、角度、揚力、抗力、回転数、トルク等)をリアルタイムにコンピュータへ表示し、収集されたデータを計算・図表化する事ができます。

 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです

VDAS-F参考写真
