AF302
超音速風洞実験装置
Continuous Supersonic Wind Tunnel
TecQuipment社 空気力学実験装置サイトへ

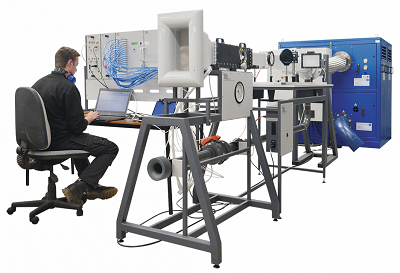

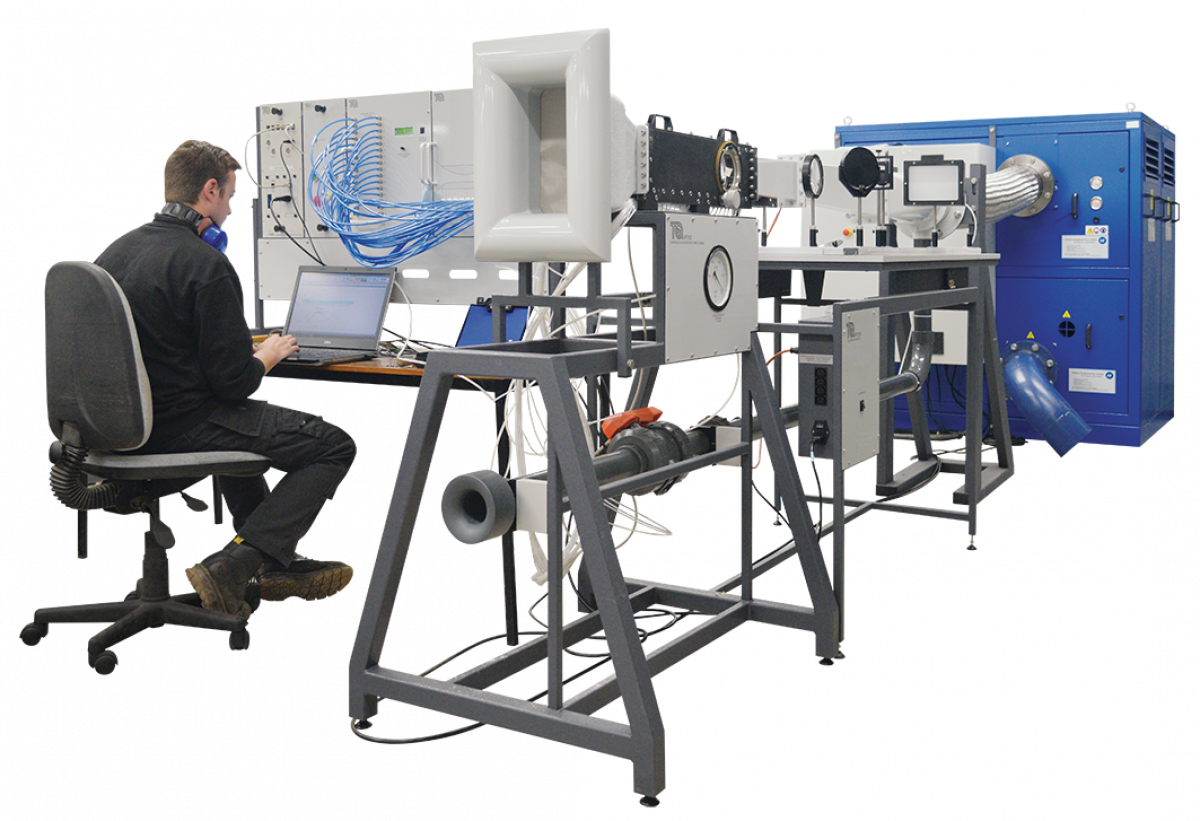

参考写真 クリックすると画像が拡大します。
上記写真にはオプションのAF300a、VDASが含まれています

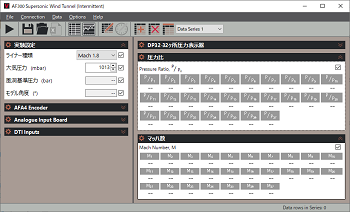

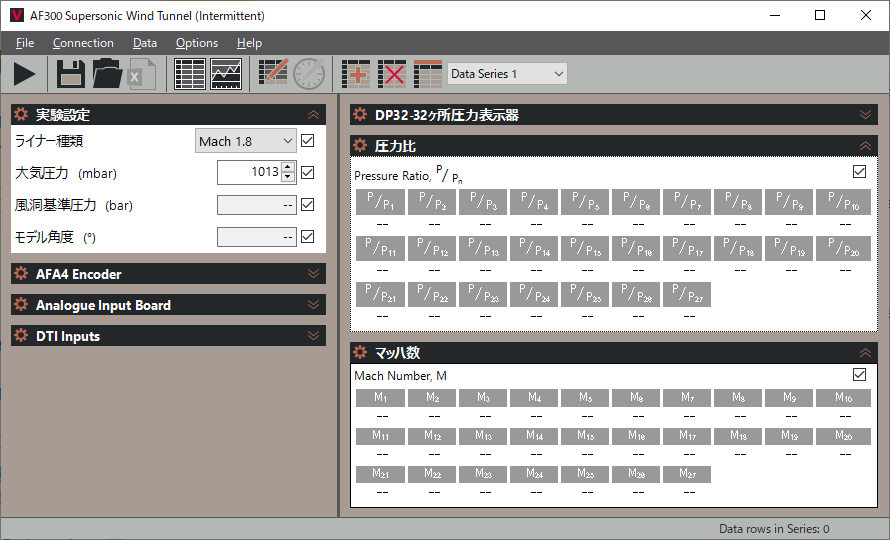

VDAS画面図(別売)
クリックすると画像が拡大します。。


超音速におけるモデルまわりの気流を観察するために設計された開放型吸込式の連続超音速風洞実験装置です。
大容量の真空ポンプ(別売)が大気を風洞に引き込み実験エリアに亜音速、マッハ1.4、マッハ1.8の超音速気流を連続して作りだします。真空ポンプ(付属)は一定速度で運転するため、実験エリア下にある開閉バルブ付きバイパス配管によって実験エリア内の流れを制御することができ、バイパスバルブを閉じると全ての流れが実験エリアを通ることになります。
実験エリア100mmx25mmには亜音速、マッハ1.4、マッハ1.8用と3種類の交換可能なライナーが付属されています。観察窓中央に附属のモデルを取付け、角度を変えながら実験を行います。
実験エリア25ヶ所の圧力は、4グループごとにリアルタイムにデジタル表示され、ブルドン管圧力計は、真空ポンプ(別売)の圧力を表示します。

オプションのデータ自動収集システムVDAS(別売)は、モデルの角度、各所圧力データをリアルタイムにパソコン(別売)に表示すると共に、収集されたデータを計算、図表化する事ができますので実験をスムーズに進める事ができます。
またオプションのシュリーレン装置AF302a(別売)を利用してモデル周りの流れを可視することができます。

※装置には大型真空ポンプが付属されており、大容量の電源設備が必要となりますので予めご了承ください。


AF302仕様:
全体寸法 :L6700 x D2400 x H2400mm
風洞 :L4000 x D900 x H1600mm 約210kg
制御装置 :L1260 x D510 x H510mm 約22kg(卓上置き型)
制御装置電源 :単相AC100~200V 10A
実験エリア :100mm x 25mm
空気流速 :亜音速、マッハ1.4、マッハ1.8
付属モデル :5°ウェッジ
  :7°ダブルウェッジ
:10°ダブルウェッジ
:10°ダブルウェッジ(圧力孔x2付)
モデル角度 :±10° デジタル表示(※VDAS-F)
圧力表示
:32ヶ所圧力 デジタル表示
風洞内基準圧力 :デジタル表示(※VDAS-F)

真空ポンプ寸法 :L1800 x D1500 x H1800mm(消音器高さ2400mm)
真空ポンプ重量 :総重量1710kg
真空ポンプ重量内訳 :防音フード 250kg
   ポンプユニット 1000kg
   サイレンサ 325kg
   コントロールボックス  80kg
   フレキシブルパイプ 55kg
真空ポンプ操作 :制御装置からリモート操作できます(スタート、ストップ)
真空ポンプ電源 :三相AC400V(L1、L2、L3、中性点N、 接地E)
 始動時250A、運転時90A※
騒音レベル :100dB(運転者)

※VDAS(別売)画面上でデジタル表示されます。
※大容量電源の電源が必要となります。予め1次側電源設備をご確認ください。

 ページ上部に戻る

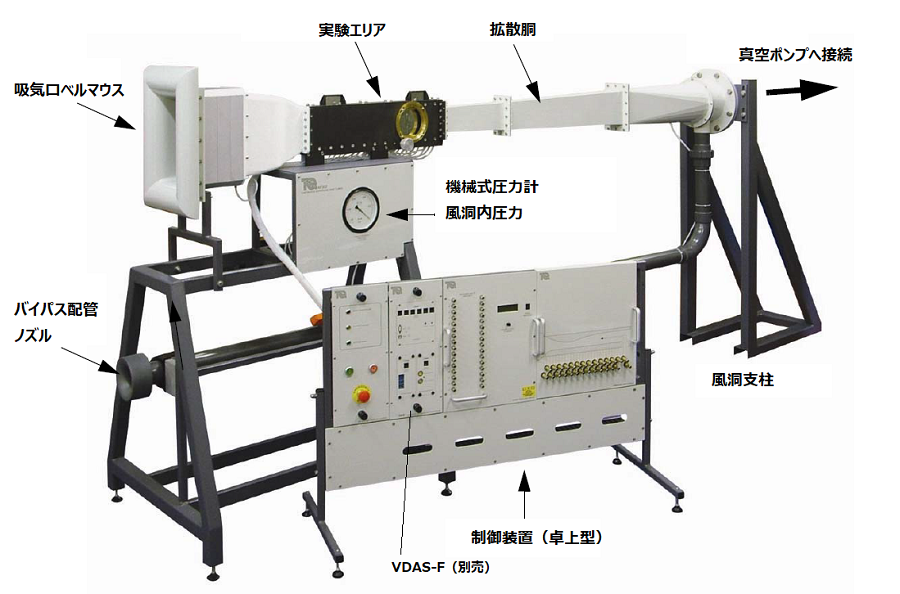

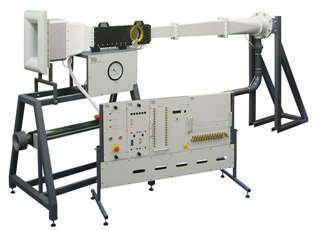

AF302 全体写真(この他に大型真空ポンプが付属されます)
上記写真にはVDAS-F(別売)が含まれています

連続超音速風洞実験装置

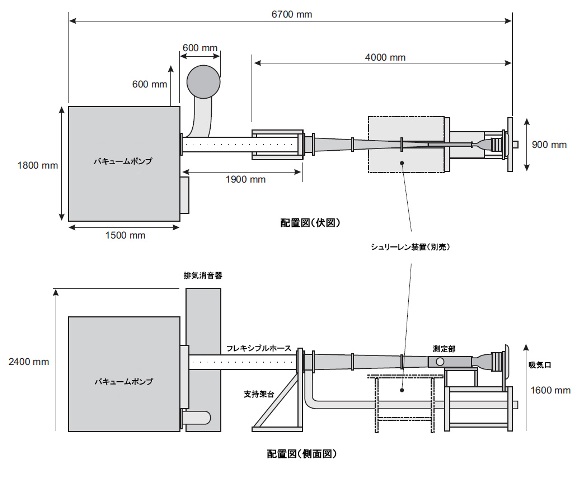

全体配置参考図(制御装置は表記されていません)
上図にはシュリーレン装置AF302a(別売)が含まれています

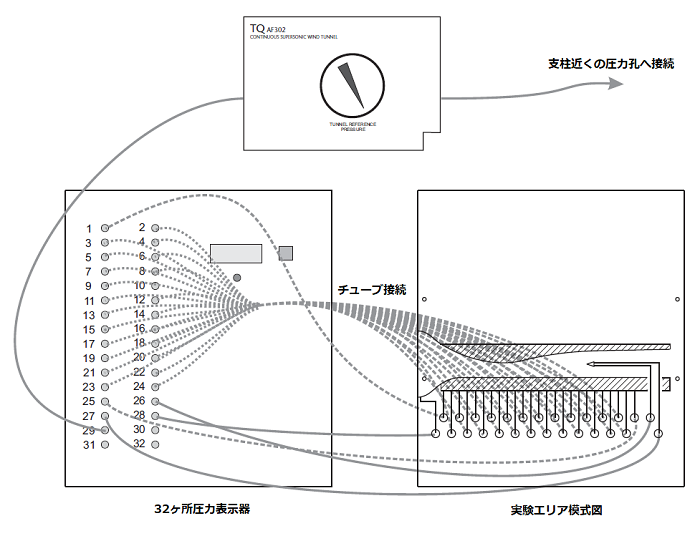

圧力表示器と模式パネルのチューブ接続図

   ページ上部に戻る

連続超音速風洞実験装置
実験エリア伏図


連続超音速風洞実験装置

実験エリア正面図
連続超音速風洞実験装置

付属モデル参考図
クリックすると画像が拡大します。
 ページ上部に戻る

オプション(別売)
 AF302a シュリーレン装置
 寸法・重量:L1400 x D800 x H1375mm 約70kg
 電源:単相AC90V~250V  50/60Hz
 照明:DC12V 100W ハロゲンランプ
 大レンズ:2個 直径110mm、焦点距離500mm
 小レンズ:1個 直径31.5mm、焦点距離250mm
 平面鏡:2個 直径100mm、鏡面制度λ/4
 付属品:デジタルカメラ、ビデオモニタ

AF302a参考写真



コンピュータ接続オプション(別売)
 VDAS-F データ自動収集システム
実験計測データ(温度、流量、圧力、角度、揚力、抗力、回転数、トルク等)をリアルタイムにコンピュータへ表示し、収集されたデータを計算・図表化する事ができます。

 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです

VDAS-F参考写真
