AF300a シュリーレン装置
Schlieren Apparatus for Supersonic Wind Tunnel

空気力学カタログダウンロード 2000KB

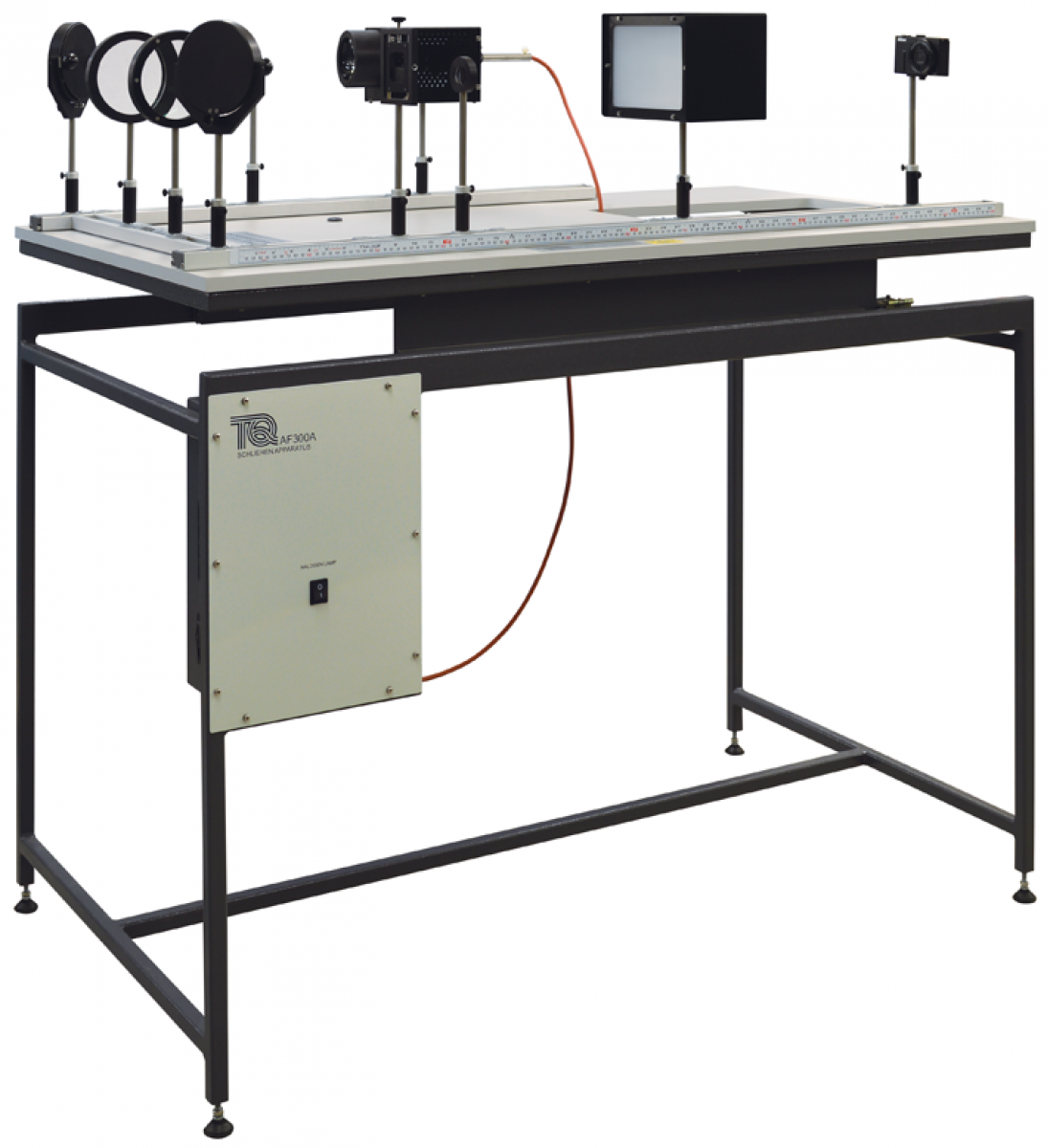

<font size="+1" face="Meiryo UI">シュリーレン装置</font>

クリックすると画像が拡大します。
<font size="+1" face="Meiryo UI">シュリーレン装置</font>

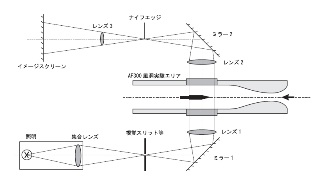

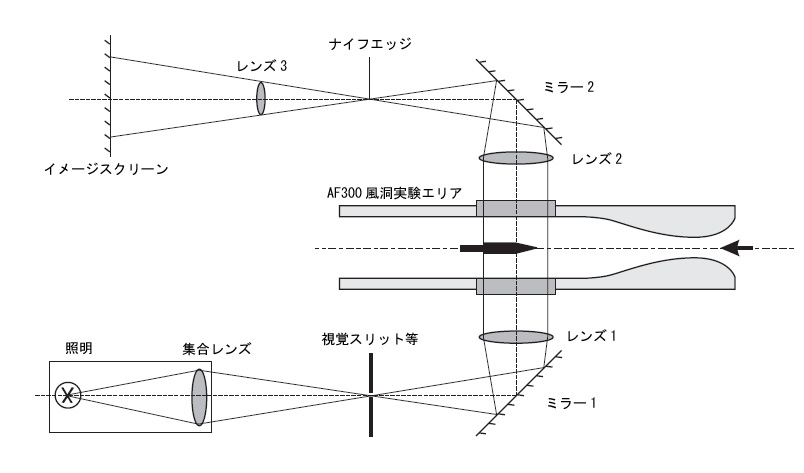

しくみ図 クリックすると画像が拡大します


超音速におけるモデル周りの密度分布を明暗コントラストにして観察するための装置です。

超音速風洞実験装置AF300又はAF302に取付けて観察を行うことができます。
装置には映像を記録するデジタルカメラが含まれています。デジタルカメラからの画像や動画をTVモニタ(別売)で観察することも出来ます。



AF300a仕様:
寸法・重量
照明
大レンズ
小レンズ
平面鏡
電源
:L1400 x D824 x H1400mm  70kg
:DC12V 100W ハロゲンランプ
:2個 直径110mm、焦点距離500mm
:1個 直径31.5mm、焦点距離250mm
:2個 直径100mm、鏡面制度λ/4
:AC100V〜230V,50/60Hz
