MFP107 軸流ファン実験装置
Axial Fan Module

空気力学カタログダウンロード 2000KB

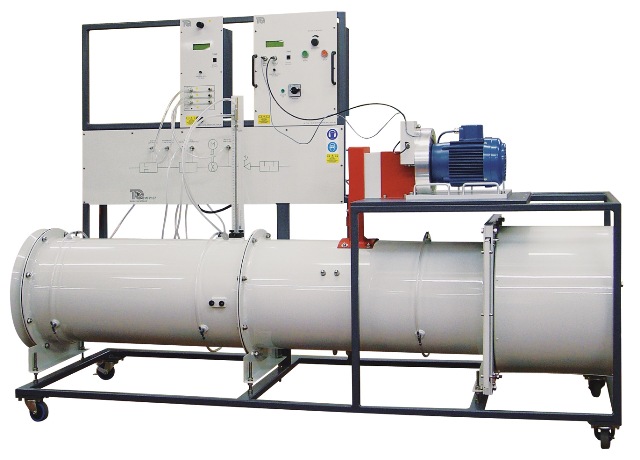

参考写真 クリックすると画像が拡大します。
写真には別売りのMFP100が含まれています。



軸流ファンは家庭用や商業用ビル、鉱山や農場等広範囲な場所で換気用に利用されています。
ファンは鋼製円筒ダクトの内部に配置され、左側のノズルから入った空気は、整流胴、ピトー管計測部を通りファンに至ります。
ファンの後部には流量制御用のスライド弁があり、消音ダクトを通って外部へ排出されます。
別売りのユニバーサルダイナモメータ(MFP100)を接続して使用します。

付属の圧力表示器は、ノズル圧力(流量)、中間圧力(ファン前)、排出圧力(ファン後)、ピトー管による断面方向の圧力分布(ファン前)をデジタル表示します。3ヶ所の圧力測定点にはダクトに沿った3個(120°間隔)の圧力孔があり、その平均値が各圧力測定点の値として表示されます。
ユニバーサルダイナモメータは送風機の回転速度を制御、回転速度とトルクをデジタル表示し、吸気ノズルは圧力と温度から流量が導き出します。

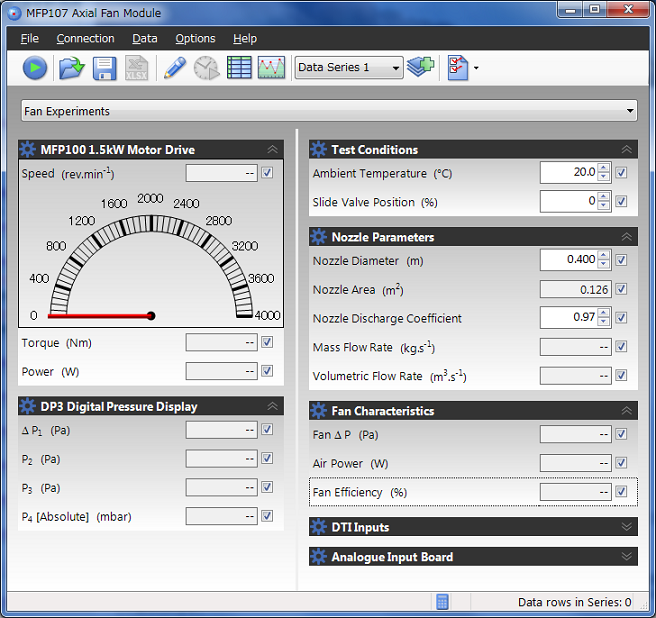

オプションのデータ自動収集システムVDAS(別売)は、各所圧力、空気流量、回転速度、トルクをリアルタイムにパソコン(別売)に表示すると共に、収集されたデータを計算、図表化する事ができますので実験をスムーズに進める事ができます。





MFP107仕様:
寸法 :L2300 x D1060 x H1530mm

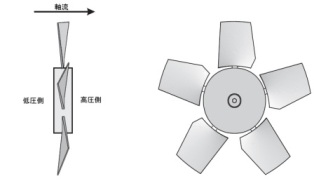

ファン形状図
クリックすると画像が拡大します。
重量 :200kg(MFP100を除く)
最大回転数 :約2900rpm
羽根角度 :24°
最大流量 :1.7m3/min
ノズル流出係数 :0.97
ピトー管流出係数 :0.99
電 源 :単相AC100V 1A  50/60Hz
騒音レベル :79dB(操作者)





オプション(別売)
 ユニバーサルダイナモメータ MFP100
電動モータと制御ユニットで構成されています。
可変モータは動力を供給し、回転速度とトルクをデジタル表示します。
制御ユニット寸法:W350 x D340 x H450mm 12kg
モータ寸法:W410 x D350 x H280mm 30kg
電源:AC200V 50/60Hz 20A

 データ自動収集装置 VDAS-F

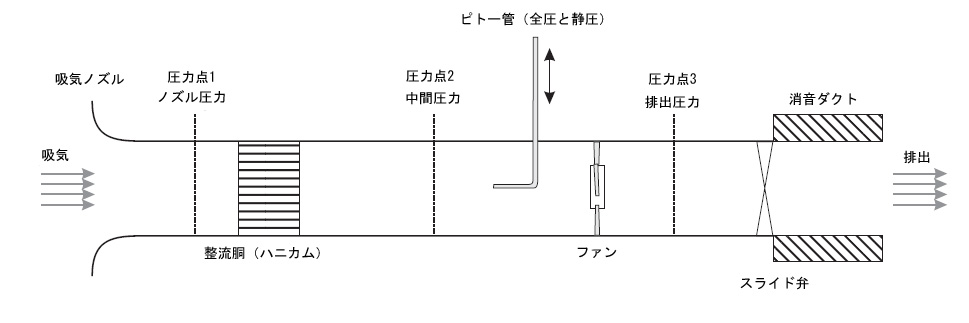

全体概要図 クリックすると画像が拡大します。
