MFP106 多翼ファン送風機実験装置
Centrifugal Fan Module

空気力学カタログダウンロード 2000KB

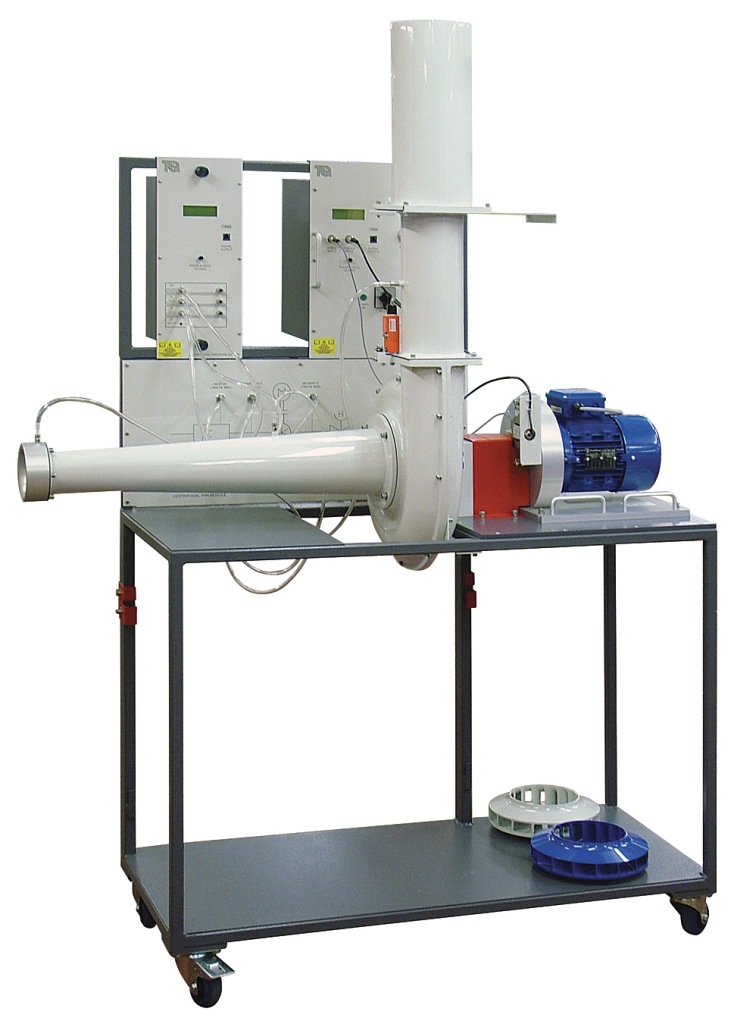

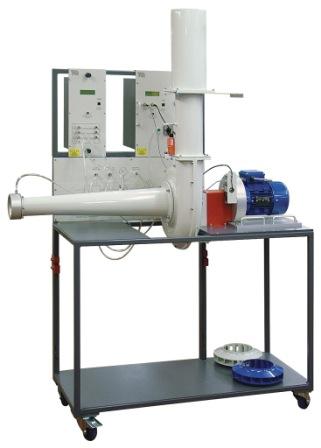

参考写真 クリックすると画像が拡大します。
写真には別売りのMFP100が含まれています。

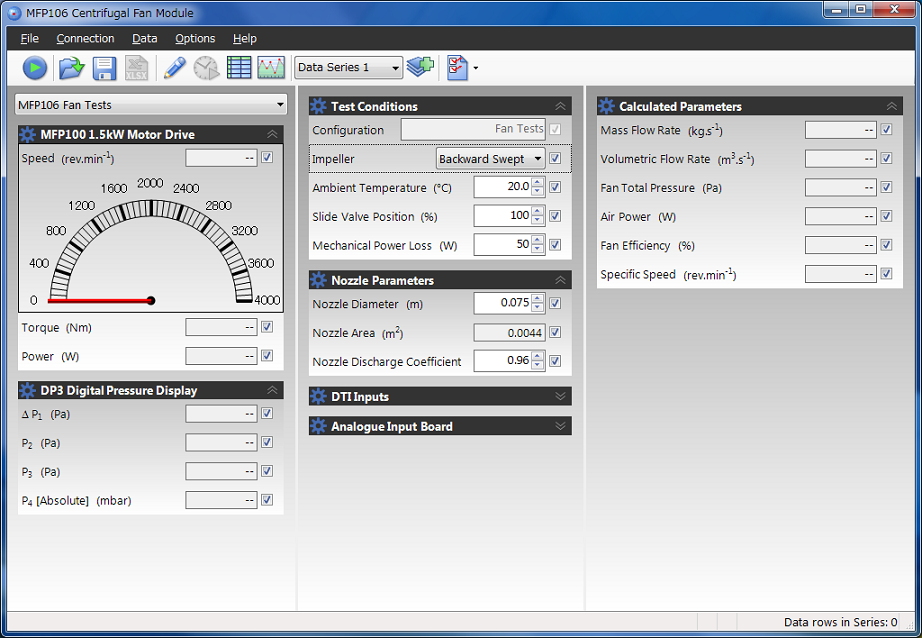

VDAS画面図(別売) クリックすると画像が拡大します。


多翼ファン式の遠心送風機は小形で大容量の空気を必要とする機器に多く使われる一般的な機械です。
装置左側の音速ノズルから入った空気は送風機に入り、上部のスライド弁(すべり弁)を通って大気へ放出されます。装置は送風機と計測装置からなり、別売りのユニバーサルダイナモメータ(MFP100)を接続して使用します。スライド弁により、空気流量を制御、入口圧力、出口圧力、ノズル圧力(流量)、大気圧をデジタル表示します。またユニバーサルダイナモメータは圧縮機の回転速度を制御し、回転速度とトルクをデジタル表示、音速ノズルの圧力と温度から流量が導き出されます。

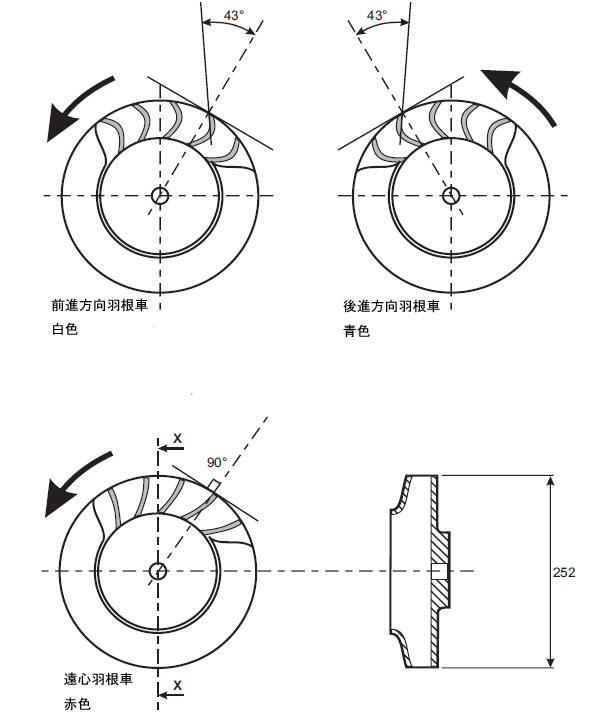

装置には形状の異なる3種類のファンが用意されており、性能比較実験を行う事ができます。

オプションのデータ自動収集システムVDAS(別売)は、各所圧力、空気流量、回転速度、トルクをリアルタイムにパソコン(別売)に表示すると共に、収集されたデータを計算、図表化する事ができますので実験をスムーズに進める事ができます。




MFP106仕様:
寸法 :W1430 x D700 x H2000mm
MFP100ユニバーサルダイナモメータ(別売) クリックすると画像が拡大します。
重量 :134kg(MFP100を除く)
最大回転数 :約3000rpm
ノズル流出係数 :0.96
インペラ直径 :252mm
電 源 :単相AC100V  1A 50/60Hz
騒音レベル :96dB(操作者)





オプション(別売)
 ユニバーサルダイナモメータ MFP100
電動モータと制御ユニットで構成されています。
可変モータは動力を供給し、回転速度とトルクをデジタル表示します。
制御ユニット寸法:W350 x D340 x H450mm 12kg
モータ寸法:W410 x D350 x H280mm 30kg
電源:AC200V 50/60Hz 20A

 データ自動収集装置 VDAS-F

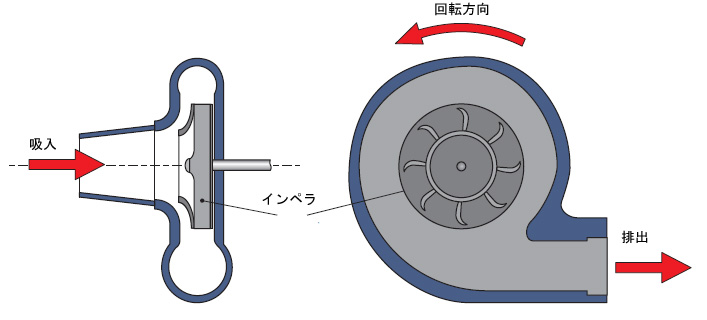

ターボファン送風機構造図 クリックすると画像が拡大します。
