 TE3300/04

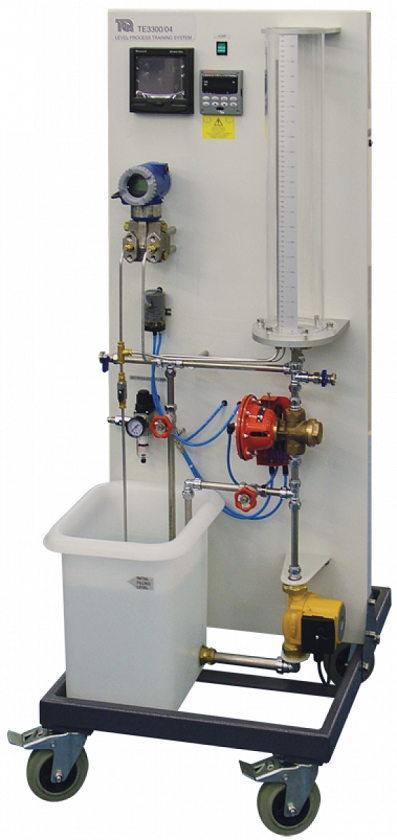

水位プロセス制御実験装置 Level Process Training System



クリックすると画像が拡大します

実用に近いシステムを利用して水位制御を行う実験装置です。

水槽と3段変速ポンプ、流量調整用空圧バルブ、透明容器と差圧トランスミッタ、コントローラとチャートレコーダで構成され、チャートレコーダは圧力変化とコントローラ出力を記録します。

流量調整バルブにより透明容器へ供給された水の水位は差圧トランスミッタが測定しコントローラをフィードバック制御します。

その他2個のゲートバルブの内一つが出口の流量を制御し、もう一つはバイパスバルブの働きをします。

装置は比例、比例+積分、比例・積分+微分(PID)制御を利用した水位の自動制御を行います。





寸法・質量:700x800x1750mm  約120Kg
電源:単相AC230/0.3A又はAC110V/0.6A  50/60Hz


【必須装置】(別売)
 コンプレッサ 3bar PN3
吐出量0.5L/sec、供給圧力2-10barのオイルを含まない空気を供給できるコンプレッサ

【推奨オプション】(別売)
 流量プロセス制御実験装置 TE3300/03
 コンピュータ制御実験装置 TE3300/06
【実験項目】

PID(比例・積分・微分)制御。
自動制御装置のセットアップとデモンストレーション。
ループ制御の原理とコントローラ、トランスミッタ、コンバータ、バルブのキャリブレーションと調整。
水位制御システム操作。

【追加実験項目】
水位と流量のカスケード制御
(TE3300/03流量プロセス制御実験装置に接続して使用の場合)

分散制御
(TE3300/06コンピュータ制御実験装置に接続して使用の場合)

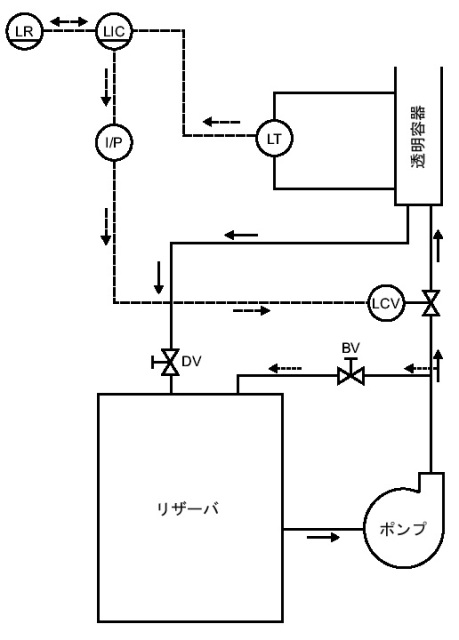

 シンボル内訳:
  LR=レベルレコーダ
  LIC=レベル制御装置
  I/P=レベル指示
  LT=レベルトランスデューサ
  LCV=レベル制御(バルブ)
  DV=ドレイン・排水バルブ(手動)
  BV=バイパスバルブ(手動)

クリックすると画像が拡大します



制御工学実験装置 カタログダウンロード(PDF 815KB)・・・・右クリックで対象を保存
