 TE3300/05

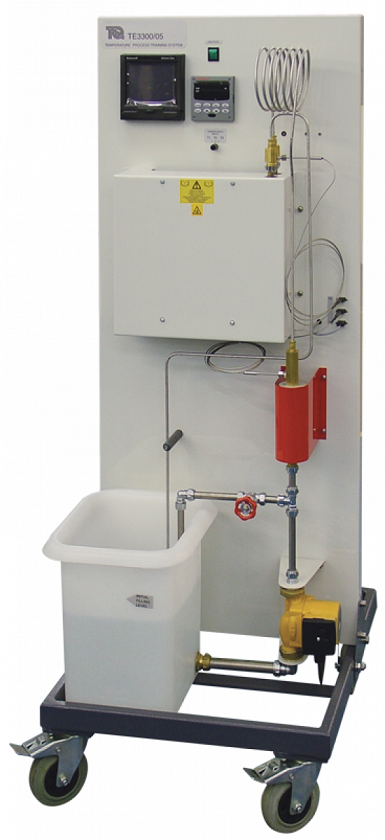

温度プロセス制御実験装置 Temperature Process Training System



クリックすると画像が拡大します

実用に近いシステムを使用して温度制御の行う実験装置です。

水槽と3段変速ポンプ、インラインヒータ、遅延コイル、熱交換器とファン、熱電対3ヶ所(切替えスイッチ表示)、コントローラとチャートレコーダで構成され、チャートレコーダは温度変化とコントローラ出力を記録します。

遅延コイルは実際のプロセスによる時間遅れを模擬し、熱交換器は水の熱を奪います。3ヶ所の熱電対が温度を測定しコントローラをフィードバック制御します。

装置は比例、比例+積分、比例・積分+微分(PID)制御を利用した温度の自動制御を行います。




寸法・質量:700x800x1750mm  約120Kg
電源:単相AC230/3A又はAC110V/7A  50/60Hz


【推奨オプション】(別売)
 コンピュータ制御実験装置 TE3300/06
 ストップウォッチ 未販売
 熱電対キャリブレータ 未販売
 流量測定用容器 未販売
(正確な目盛りと重量計を備えた1リットル
【実験項目】

PID(比例・積分・微分)制御。
自動制御装置のセットアップとデモンストレーション。
ループ制御の原理と温度トランスミッタ、熱電対のキャリブレーション(別売)と調整。
温度制御システム操作。

【追加実験項目】
分散制御
(TE3300/06コンピュータ制御実験装置に接続して使用の場合)

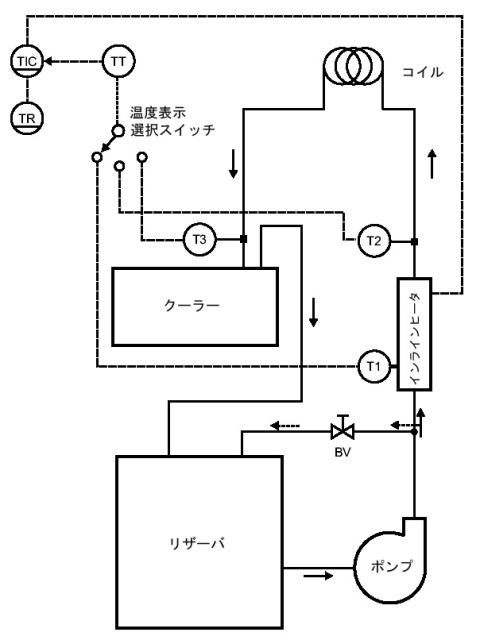

 シンボル内訳:
  TR=温度レコーダ
  TIC=温度制御装置
  TT=温度トランスミッタ
  T1,T2,T3=熱電対
  BV=バイパスバルブ(手動)

クリックすると画像が拡大します




制御工学実験装置 カタログダウンロード(PDF 815KB)・・・・右クリックで対象を保存
