TD1000 ボイルの法則実験装置

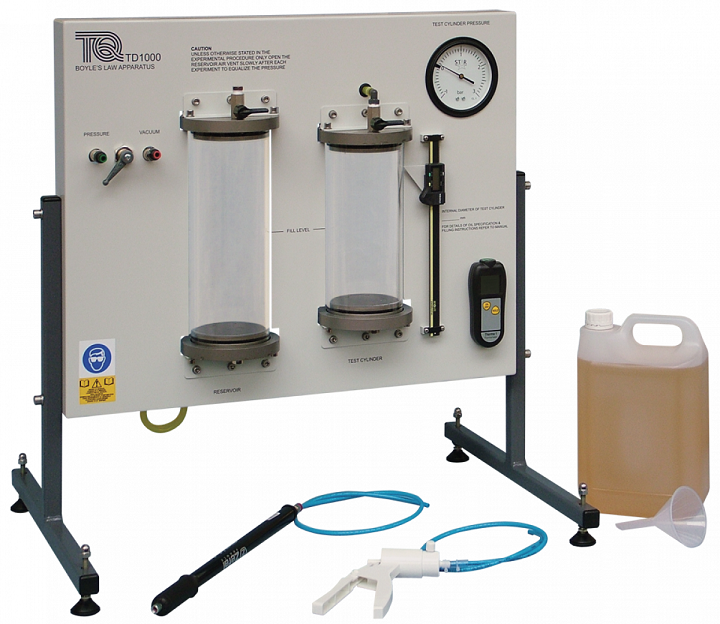

一定温度における理想気体の圧力と体積の関係(ボイルの法則)を実演する卓上型装置です。
テストシリンダとリザーバタンク、機械式圧力計、熱電対とデジタル表示器、デジタルレベル計で構成され、圧力可変用の手動式加圧ポンプと減圧ポンプが付属されています。
実験は、空気温度一定のもとで大気中の乾燥空気を使用して行います。リザーバタンク(左側)の圧力を手動ポンプによって増減しテストシリンダ(右側)の液体ピストン(オイル)を動かします。テストシリンダ内に閉じ込められた空気圧力と温度、容積の変化からボイルの法則を検証します。
装置には圧力と温度センサ、レベル計接続ケーブルが付属されており、オプションのデータ自動収集システムVDAS-B(別売)を使用して、各種データをリアルタイムにPC(別売)に収集・解析することができます。


 熱工学(熱力学と伝熱工学)実験装置カタログダウンロード 3600KB



クリックすると画像が拡大します

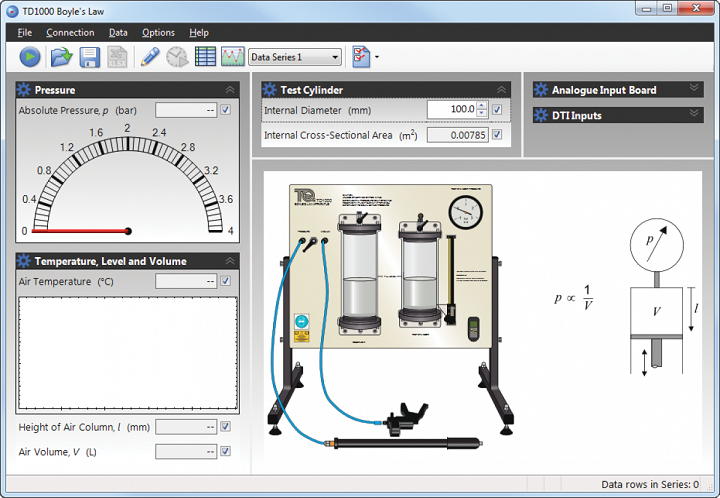

VDAS-B(別売)の画面図

オプション(別売)
データ自動収集システム VDAS-B

TD1000仕様
寸法・重量
熱電対
圧力計
最大圧力
リリーフバルブ
テストシリンダ
実験オイル
操作温度範囲
付属品
:W750 x D520 x H750mm, 約18kg
:テストシリンダ内1ヶ所(デジタル表示)
:テストシリンダ内1ヶ所
:約2.5bar、-0.5bar(ゲージ圧)
:約2.5bar(ゲージ圧)
: 直径100mm、断面積0.007855m2
5L、グレードVG5、動粘度 5cSt(40)
:+5℃から+40℃
:手動式加圧ポンプと減圧ポンプ、実験用オイル5L
  VDAS-B接続用の圧力、温度変換器
  レベル計接続ケーブル

※最良の測定結果を得るためには実験室温度を一定に保つと共に、周辺の熱源から離れた場所で実験を行ってください。
