 TM1004

ジャイロスコープ実験装置
TecQuipment社 機械理論実験装置サイトへ

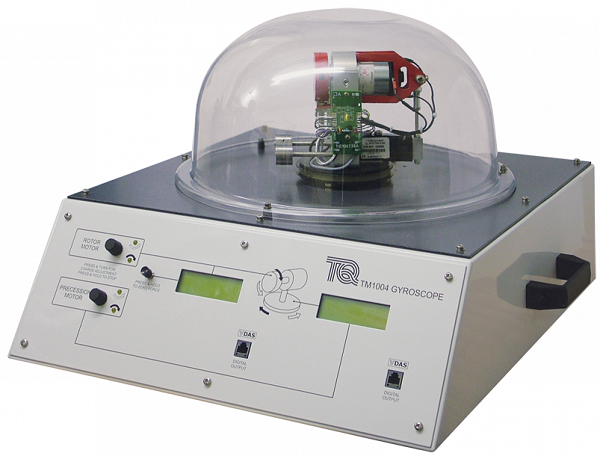

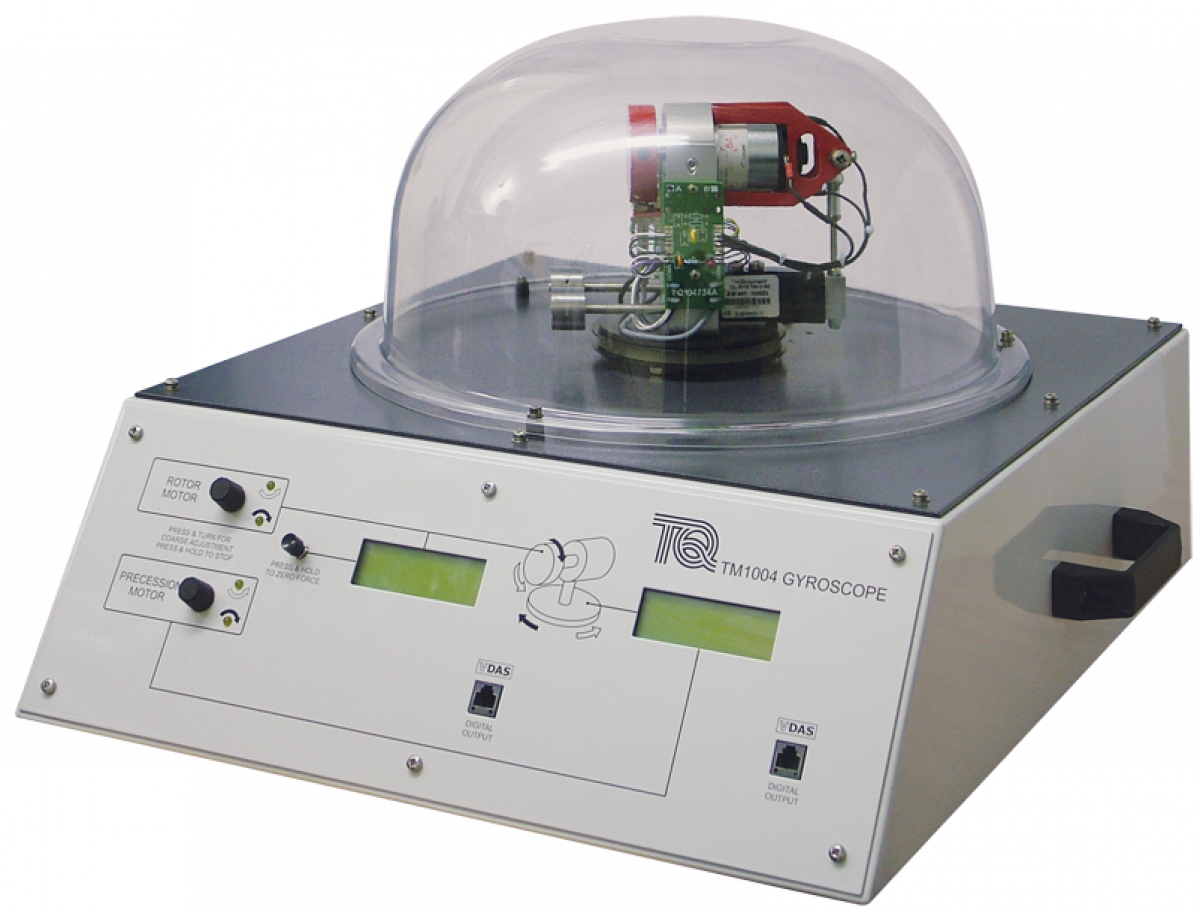

TM1004実験装置 参考写真 クリックすると画像が拡大します


ジャイロスコープの原理とジャイロ効果を実験する卓上型装置です。

電気モータによってロータ(赤色)とジャイロスコープ下のターンテーブルを回転させて垂直軸方向に歳差運動を引き起こします。ロータとプロセッションの回転速度と回転方向を調整でき、ロータとプロセッションの回転速度、ジャイロ偶力(Nm)がデジタル表示されます。透明保護カバーにはインターロック機構が備わっており、カバーを空けると回転は停止します。

オプション(別売)のデータ自動収集システムVDAS-B(別売)を使用することで、各種データをリアルタイムにPC(別売)に収集すると共に、実験結果を解析することができます。




TM1004 仕様
寸法 :W600 x D600 x H370 mm
質量 :約17kg
電源 :AC100V 1A 50/60Hz
騒音 :70dB以下
付属品 :実験要領書

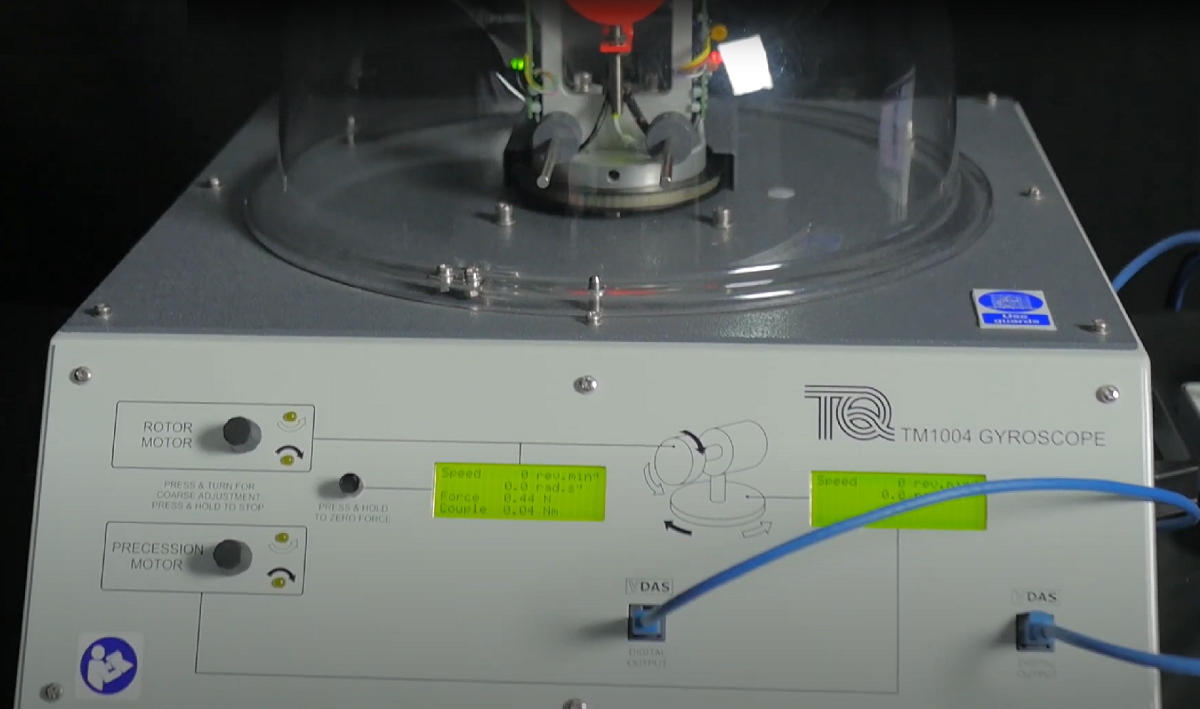

  ロータとプロセッションの回転速度
ジャイロ偶力(Nm)がデジタル表示されます

ジャイロ参考写真

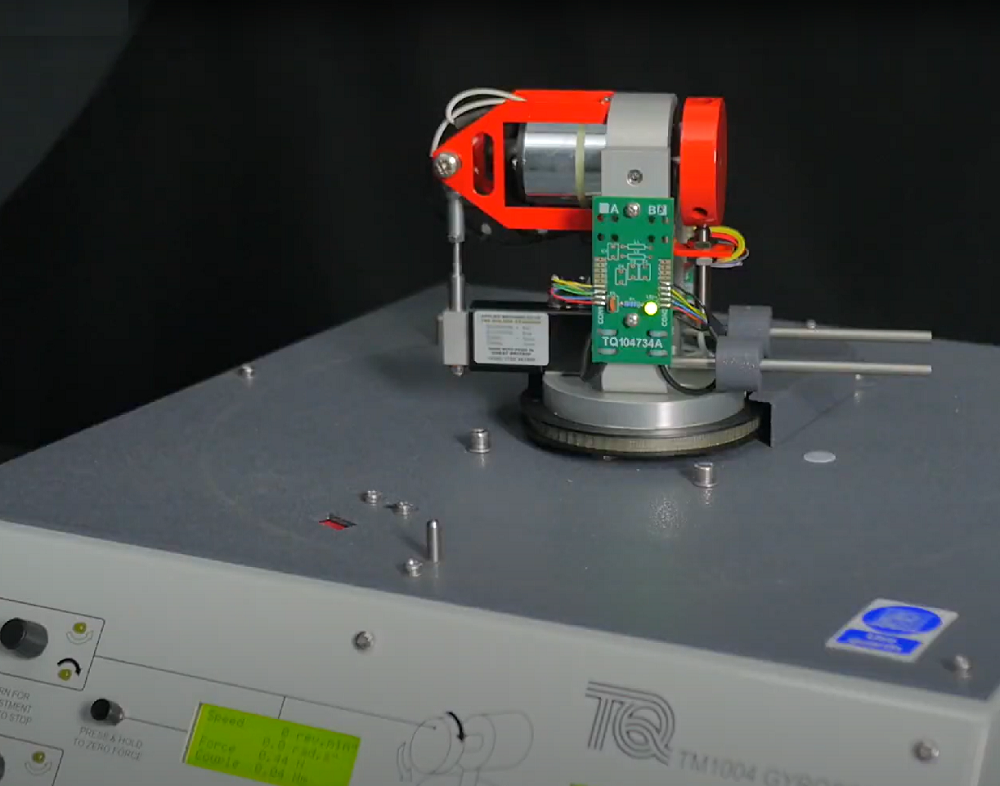

保護カバーを外した状態
ロータ及びプロセッションの回転

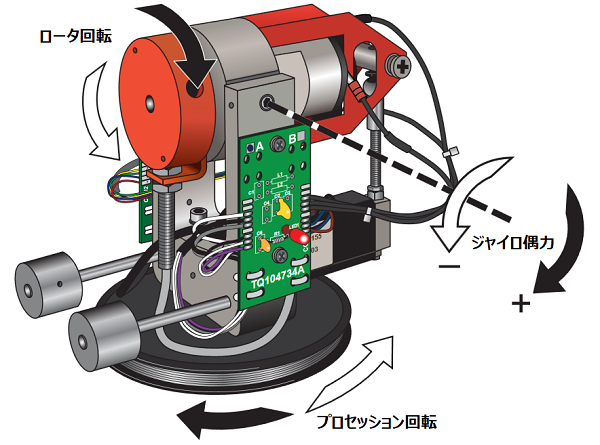

ジャイロ偶力参考図


コンピュータ接続オプション(別売)

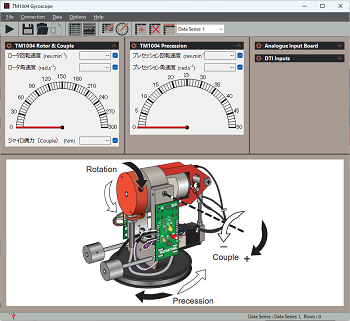

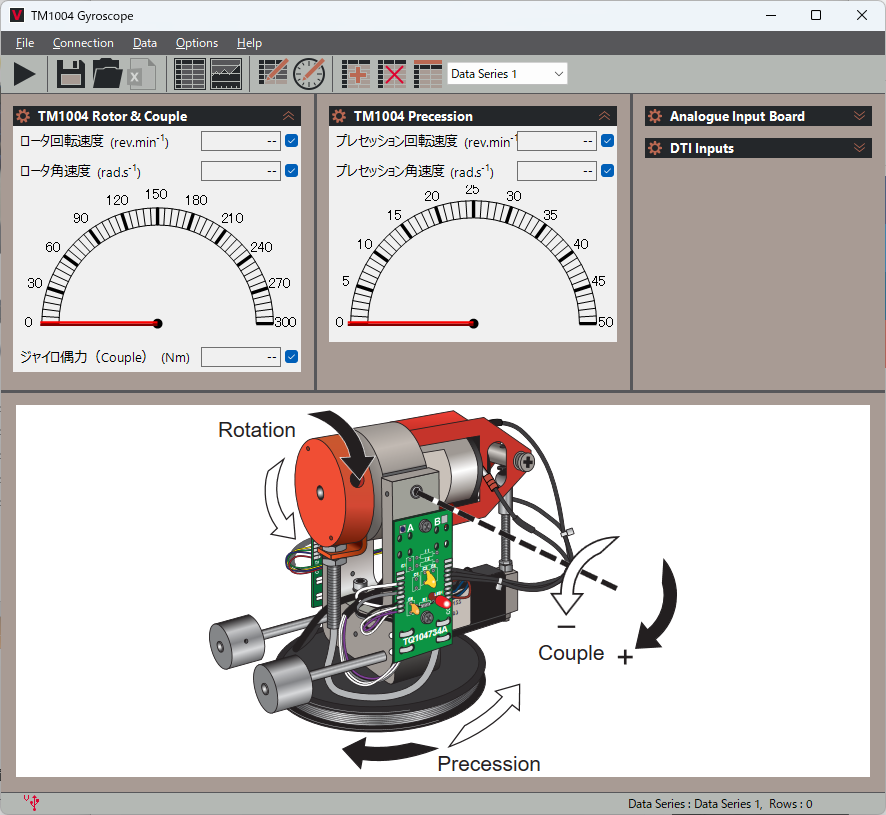

VDAS-F データ自動収集システム
実験計測データ(温度、流量、圧力、角度、揚力、抗力、回転数、トルク等)をリアルタイムにコンピュータへ表示し、収集されたデータを計算・図表化する事ができます。

VDAS-elab リモート実験システム
実験室と離れた場所にいる学生をネットワーク環境(WiFi)を利用してリアルタイムにつなぐ包括的なICTソリューションです

クリックすると画像が拡大します



参考動画(英語版)
