 TM162
 2点吊りと3点吊り振り子実験セット
TecQuipment社 機械原理実験装置サイトへ

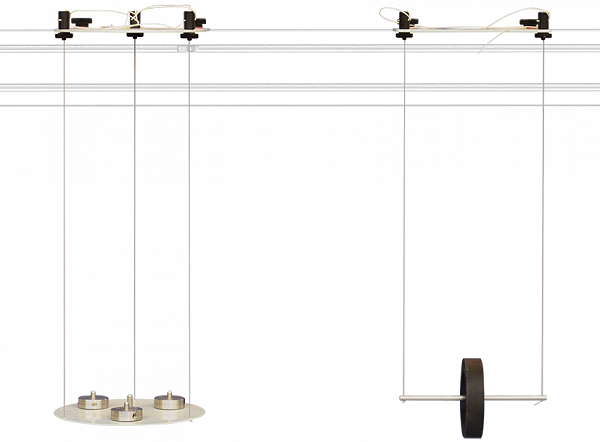

TM162 参考写真 クリックすると画像が拡大します


2点吊り振り子と3点吊り振り子の実験セットで、TM160テストフレーム(別売)に取り付けて実験を行います。
振り子実験では、金属プレートからナイロンコードコードで吊り下げられた金属や鋼製ディスクを使って、コード吊り下げ位置や重りを変更しながら振動周期を計測し、各寸法と慣性モーメントから理論周期を算出し実験値と比較します。


TM162 仕様
2点吊り振り子
:半径18.5mm、80g(インサート付)、コード固定プレート、400g
3点吊り振り子
:鋼製ディスク 直径170mm、120g、コード固定プレート、837g
重り
:75g x 6個、半径17.5mm、厚さ10mm
フライホイール素材
:半径45 x 厚さ20mm、679g
慣性モーメント
CADソフトより
:x軸、y軸=4.672x10-4 kg.m2、z軸=8.946x10-4 kg.m2

必須オプション(別売)
自由振動テストフレーム TM160

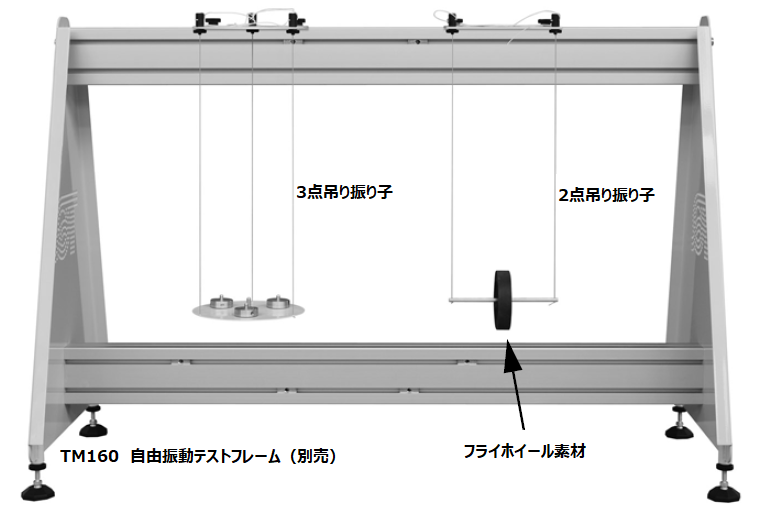

 TM160自由振動テストフレーム(別売)取付け状況写真

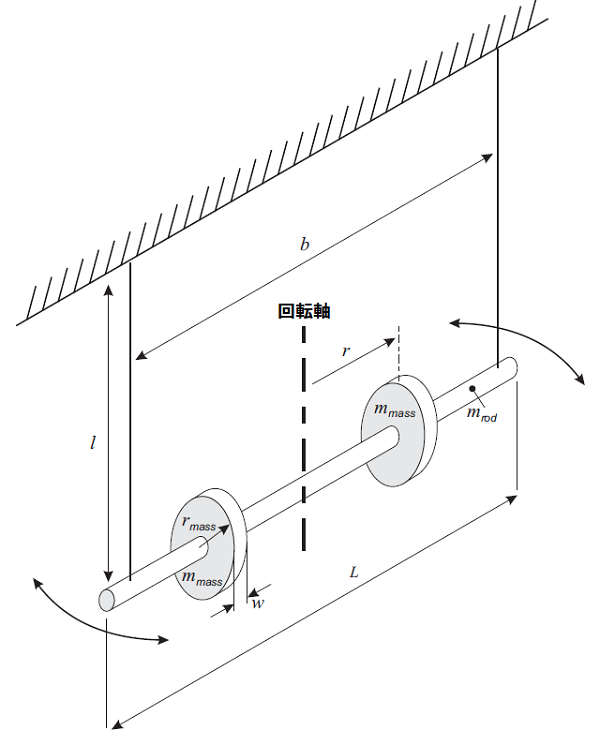

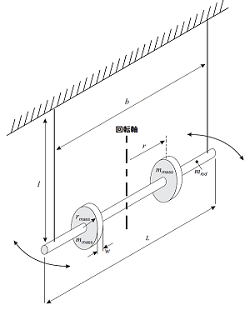

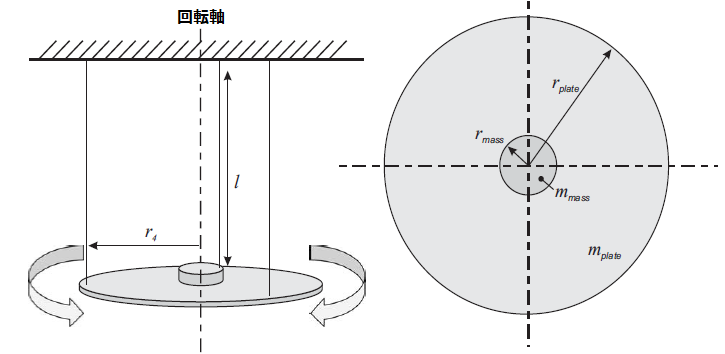

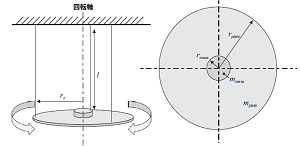

3点振り子実験参考図 2点振り子実験参考図
 クリックすると画像が拡大します
