 TM165
 自由ねじり振動実験セット
TecQuipment社 機械原理実験装置サイトへ

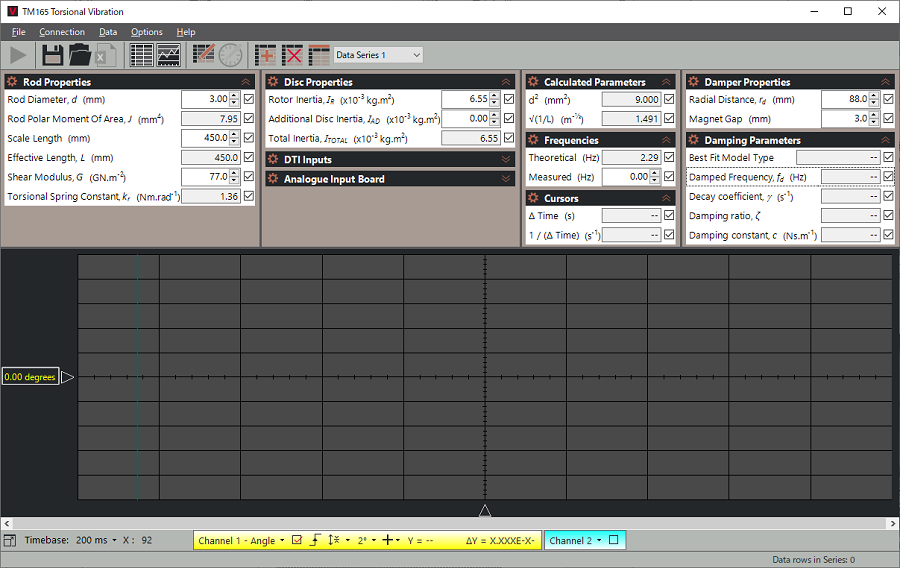

VDAS-B(別売)参考画面

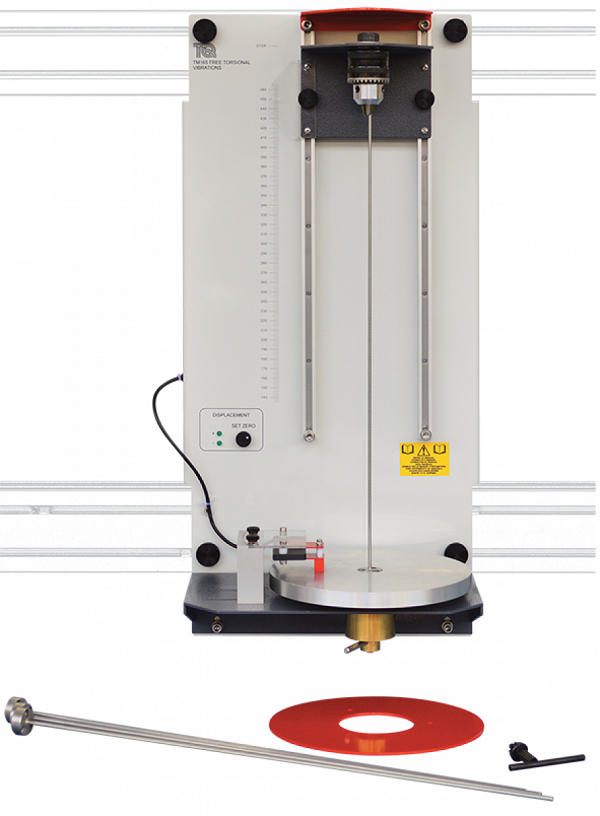

TM165 参考写真 クリックすると画像が拡大します


細長いステンレス製丸棒に吊るされた回転ディスク(φ200mm)のねじり振動実験セットで、TM160テストフレーム(別売)に取り付けて実験を行います。
変位センサがディスクの振動(固有振動数)を読み取り、棒直径と慣性、棒長さの変化が固有振動数に及ぼす影響をしらべます。また、オプションのマグネットダンパ(別売)を使って減衰振動実験(減衰率と減衰比、粘性減衰係数)もできます。
データ自動収集システムVDAS-B(別売)は、各種データをリアルタイムにPC(別売)に収集・解析します。


TM165 仕様
寸法
:W310 x D270 x H650 mm、11kg
試験ロッド
:4種類、ステンレス製、 直径:φ3 φ4 φ4.75 φ5mm、せん断弾性係数 G=77GPa
回転ディスク :半径100mm、厚さ 15mm、 アルミ製(公称密度 2780kg.m-3)
追加慣性ディスク :外径100mm、内径35mm、厚さ3mm、鋼製(公称密度 7850kg.m-3)


必須オプション(別売)
自由振動テストフレーム TM160
データ自動収集システム VDAS-B
PC(別売)接続用のインターフェースとソフトウェア

推奨オプション(別売)
マグネットダンパセット TM165a
寸法W170xD200xH70mm、ネオジウム磁石x1個
マグネットホルダ(半径12mm)


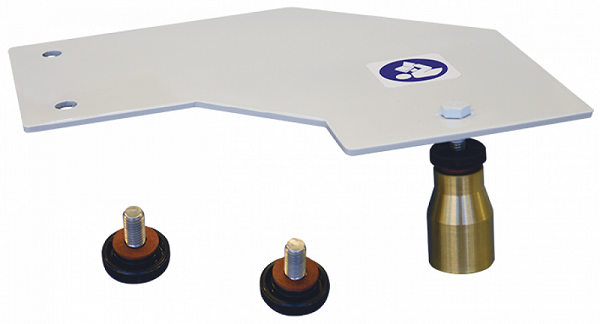

TM165aマグネットダンパセット(別売)

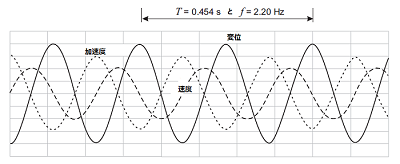

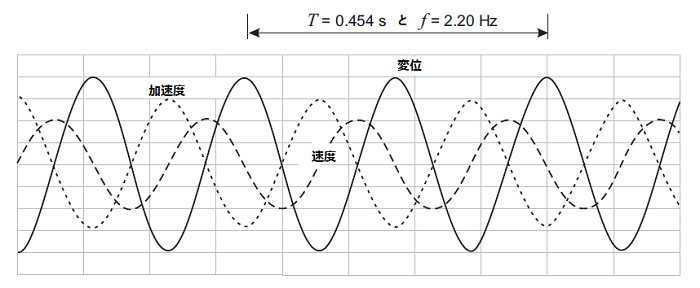

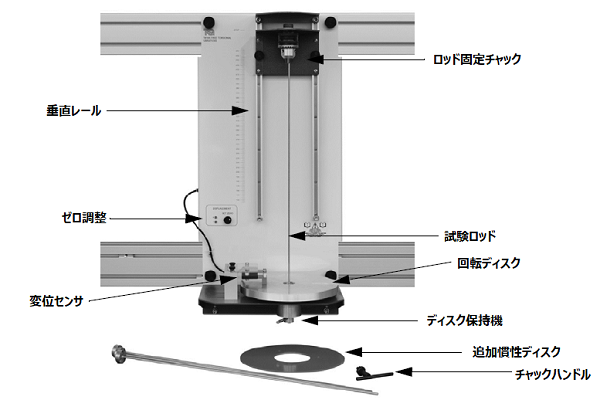

TM165概要図 振動周期と位相差の代表例
クリックすると画像が拡大します
