 TM163
 振り子の打撃中心実験セット
TecQuipment社 機械原理実験装置サイトへ


振り子上部ピン支点 参考写真

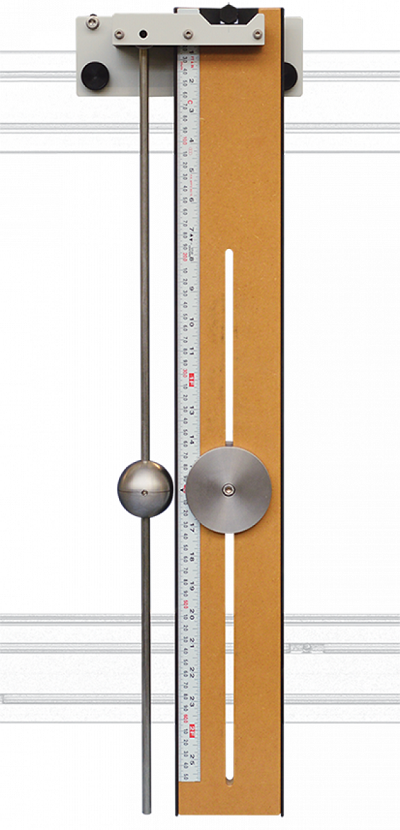

TM163 参考写真 クリックすると画像が拡大します


振り子による打撃実験セットで、TM160テストフレーム(別売)に取り付けて実験を行います。
ピン支点(可動)で吊るされた木製振り子に金属振り子を衝突させ、木製振り子の水平移動を予想します。
木製振り子の重り位置から重心位置を求め、その回転半径から金属振り子が木製振り子に及ぼす打撃中心の理論値を算出します。打撃中心を境として金属振り子の打撃が木製振り子ピン支点の水平移動に与える影響を検証します。


TM163 仕様
木製振り子
:L700 x W95 x 厚さ22mm、1.848kg
  調整重り :581g
  合計質量 :1.848kg+581g=2.429kg

金属振り子 :L690 x 直径8mm、273g
  金属球 :直径50mm、490g

必須オプション(別売)
自由振動テストフレーム TM160

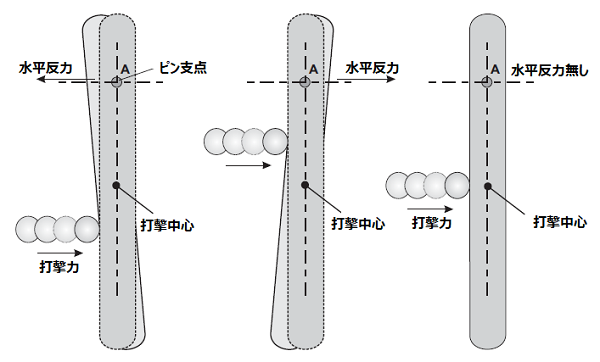

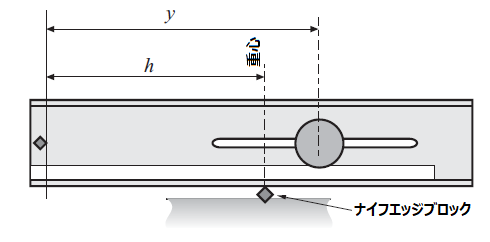

打撃中心説明図 木製振り子の重心位置
 クリックすると画像が拡大します
