 TM164
 ばね振り子実験セット
TecQuipment社 機械原理実験装置サイトへ

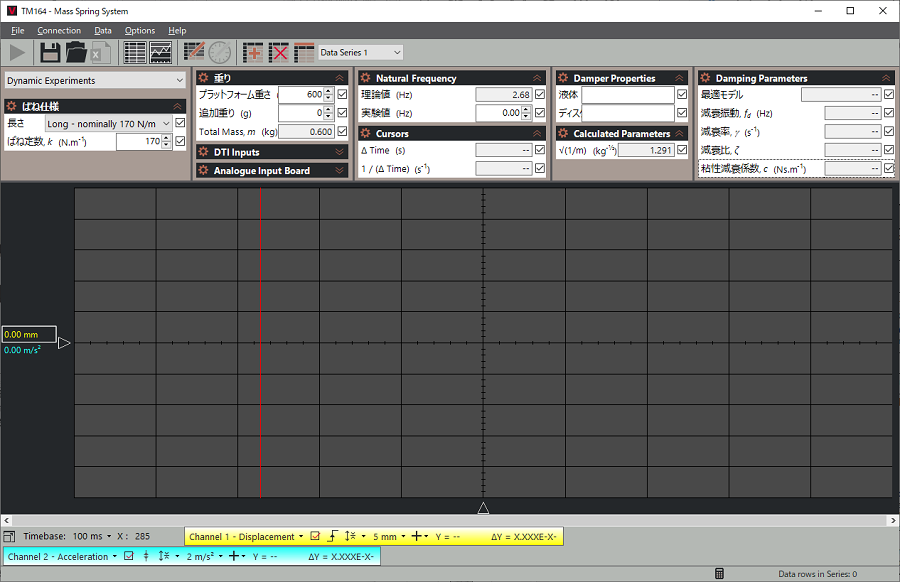

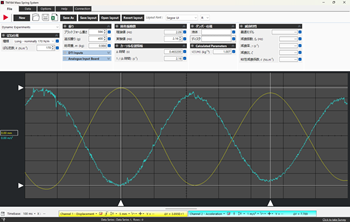

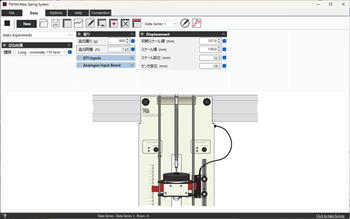

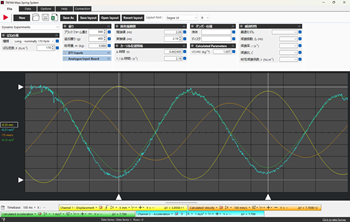

VDAS-B(別売)参考画面

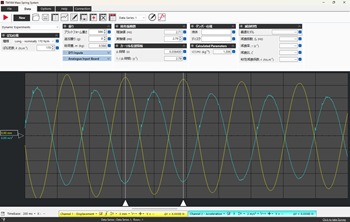

変位と加速度をリアルタイム表示します。

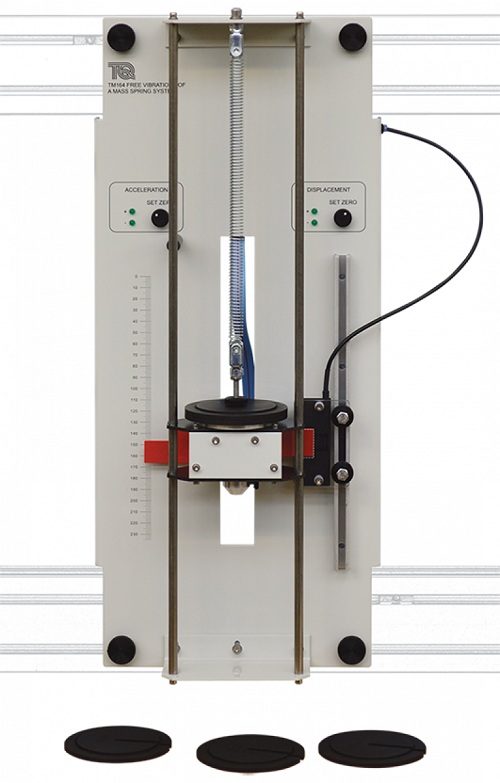

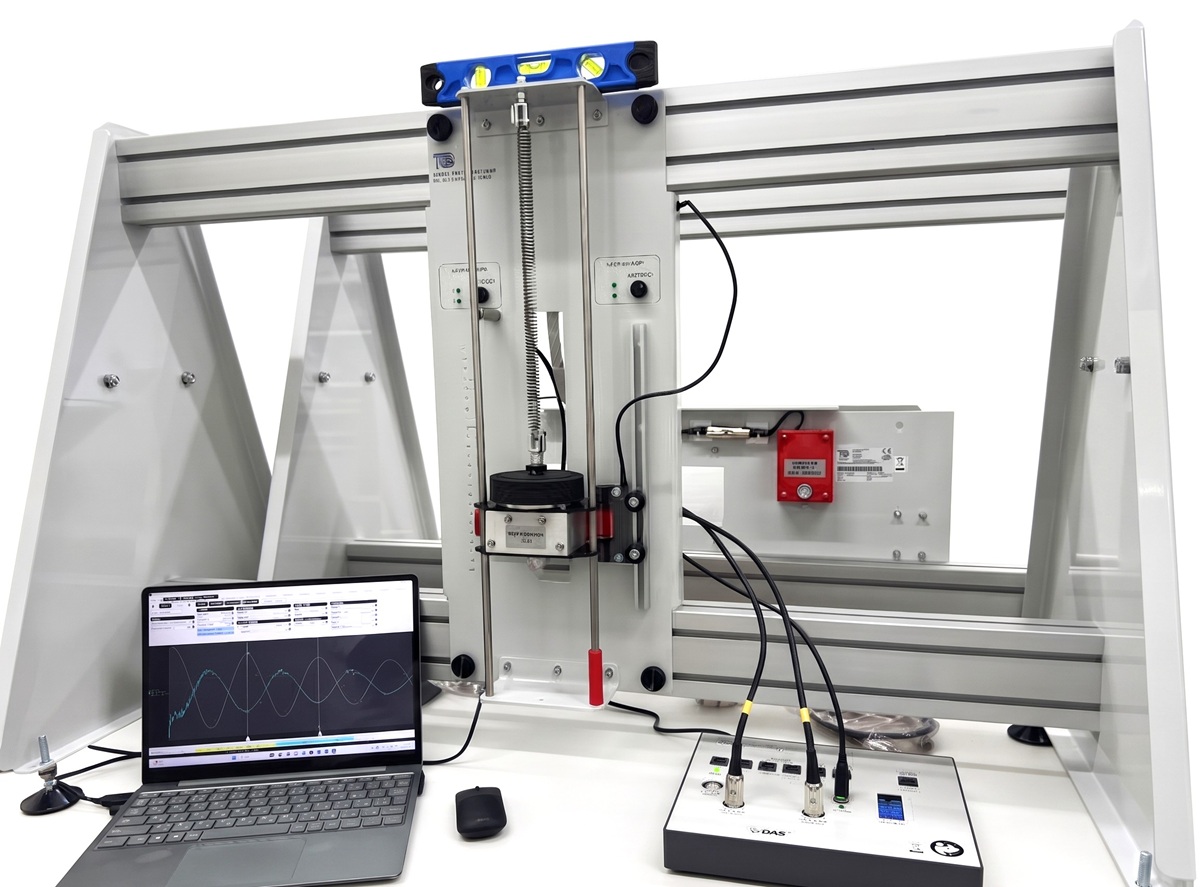

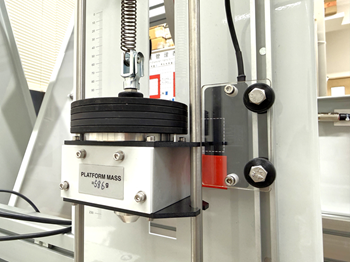

TM164 参考写真 クリックすると画像が拡大します


2種類の引きばねを使用した鉛直方向ばね振り子の実験セットで、TM160テストフレーム(別売)に取り付けて実験を行います。
振動周期を正確に読み取る変位センサは固有振動数を計測し、加速度センサの波形は関数処理波形(理論値)と比較検証できます。ばねや質量の変化が固有振動数に及ぼす影響等を調べます。

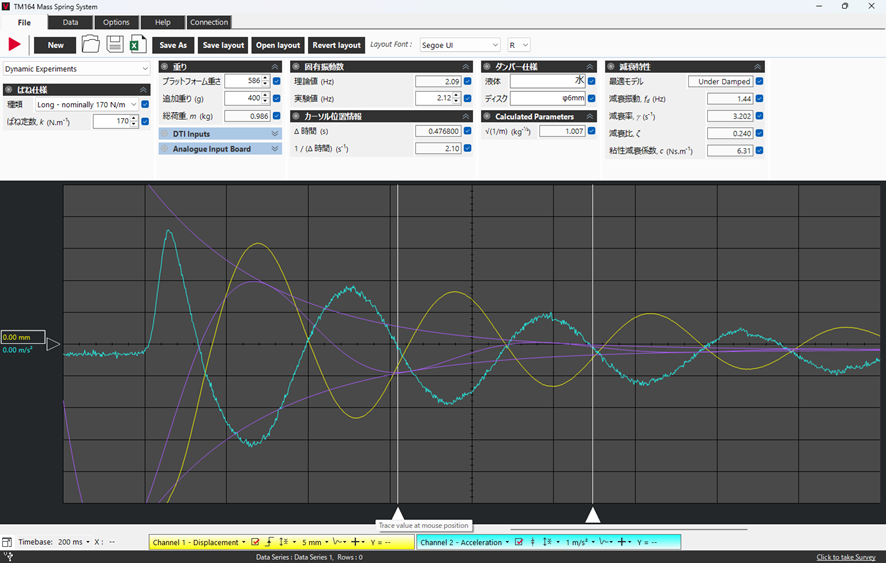

また、オプションの液体ダンパ(別売)を使って減衰振動実験(減衰率と減衰比、粘性減衰係数)もできます。
データ自動収集システムVDAS-B(別売)は各種データをリアルタイムにPC(別売)に収集・解析します。


TM164 仕様
寸法
:W260 x D140 x H580 mm、7kg
ロングばね :0.17N.mm-1(170N.m-1)、外径12.7mm
 自由長さ127mm、線径1.22mm
ショートばね :0.34N.mm-1(340N.m-1)、外径11.13mm
 自由長さ88.9mm、線径1.22mm
重り :200g x 5個
プラットフォーム :公称質量600g(実値は前面に記載)

必須オプション(別売)
自由振動テストフレーム TM160
データ自動収集システム VDAS-B
PC(別売)接続用のインターフェースとソフトウェア

推奨オプション(別売)
液体ダンパセット TM164a
寸法W105xD70xH90mm、シリンダ内径42.6mm
ディスク3種類(プレーン、4mm穴、6mm穴)

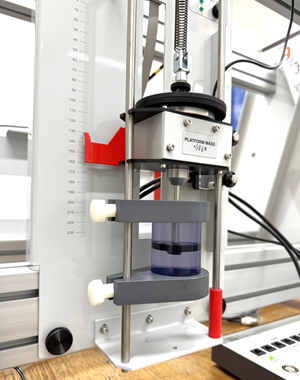

TM164a液体ダンパセット(別売)

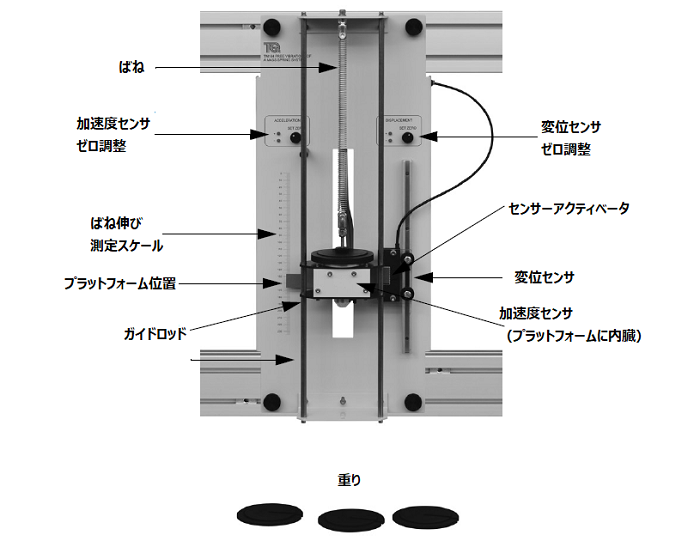

 TM164概要図
クリックすると画像が拡大します
