 TM166
 片持ち梁の自由振動実験セット
TecQuipment社 機械原理実験装置サイトへ

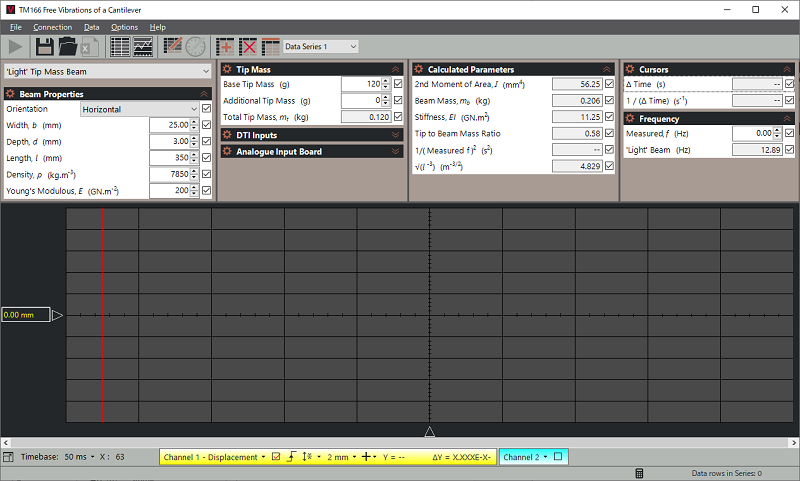

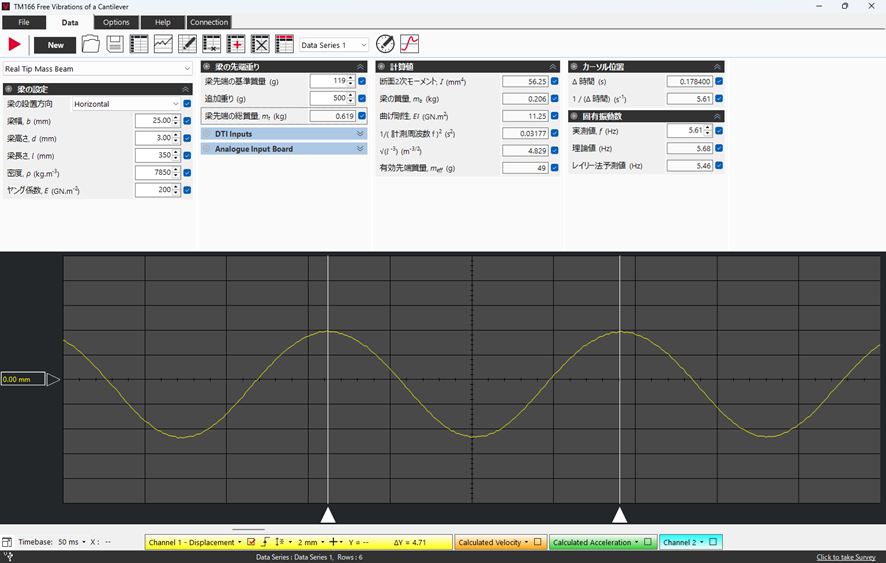

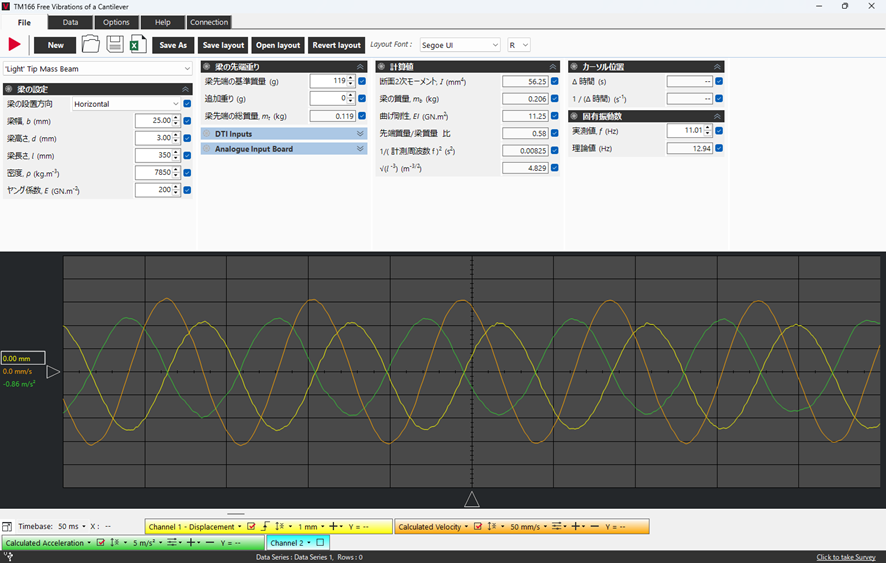

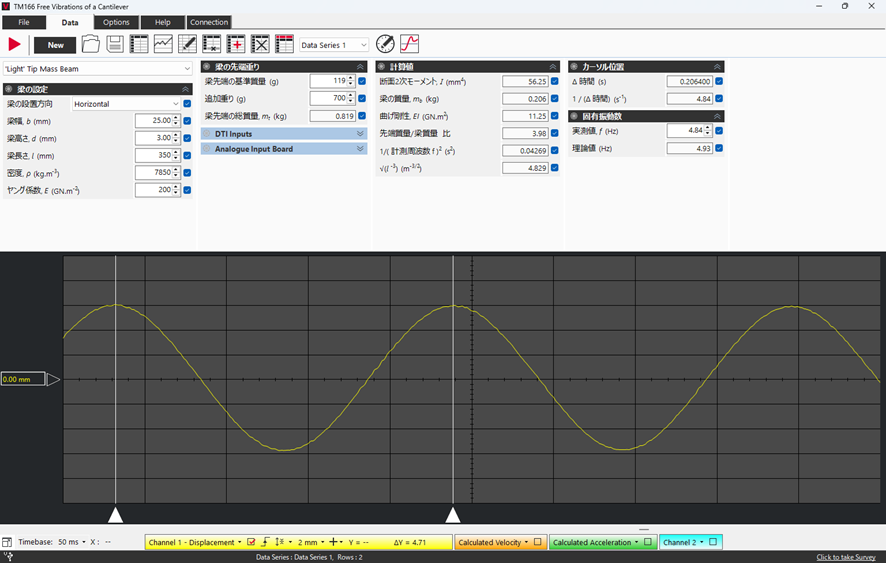

VDAS-B(別売)参考画面

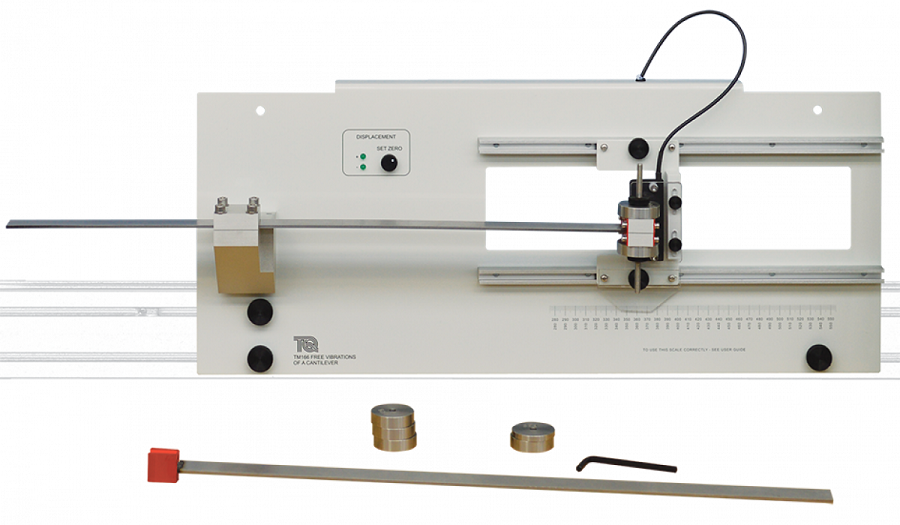

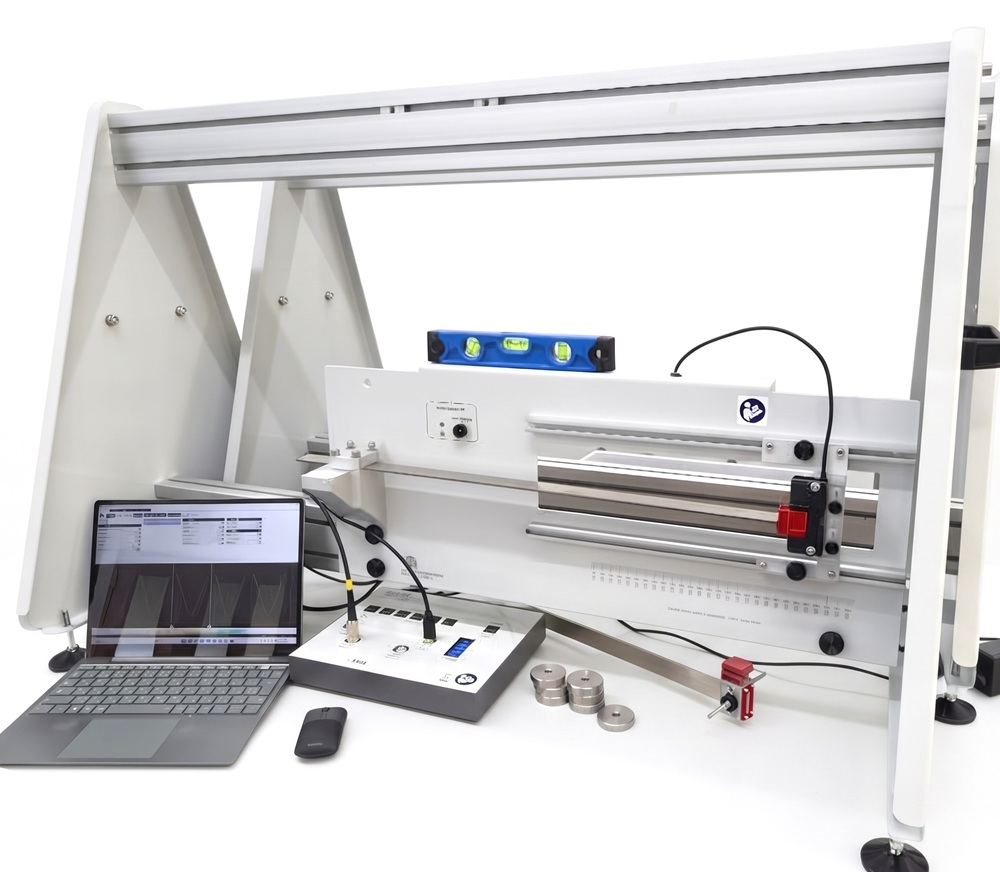

TM166 参考写真 クリックすると画像が拡大します


片持ち梁の固有振動数を計測するため、基本理論とレイリーの近似解法、ダンカレー法を用いて実験値と理論値を比較検証するセットでTM160テストフレーム(別売)に取り付けて実験を行います。標準梁と重り付き梁2種類が付属され、梁の向きを垂直方向に変えた実験もできます。
変位センサが梁の振動(固有振動数)を読み取り、梁の長さや梁の方向(横・縦)が固有振動に及ぼす影響を調べます。

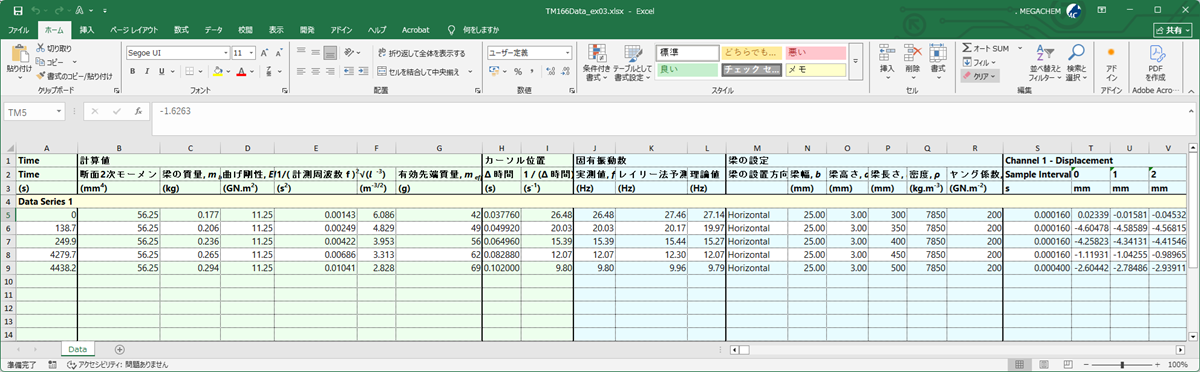

データ自動収集システムVDAS-B(別売)は、各種データをリアルタイムにPC(別売)に収集・解析します。


TM166 仕様
寸法
:W670 x D130 x H280 mm、7.5kg
試験梁(両方)
:鋼製
 ヤング係数 E = 200GPa
 公称密度 = 7850kg.m-3
 幅(b)= 25mm
 厚さ(d)= 3mm
荷重付き梁 :120g(正確な値は梁に表記)
追加重り :50g x 2個、100g x 6個
必須オプション(別売)
自由振動テストフレーム TM160
データ自動収集システム VDAS-B
PC(別売)接続用のインターフェースとソフトウェア

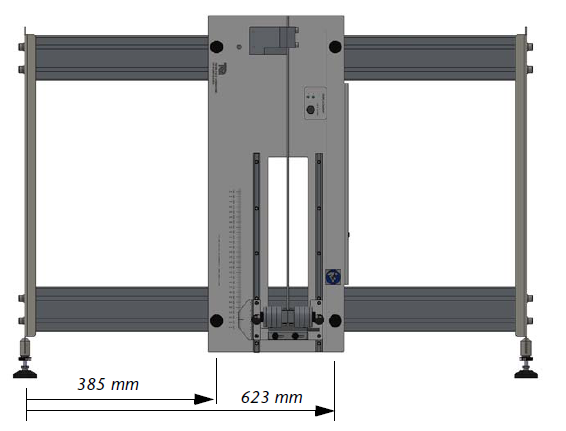

試験梁縦置き 参考図

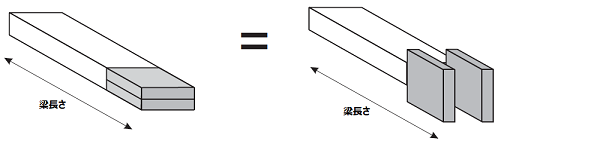

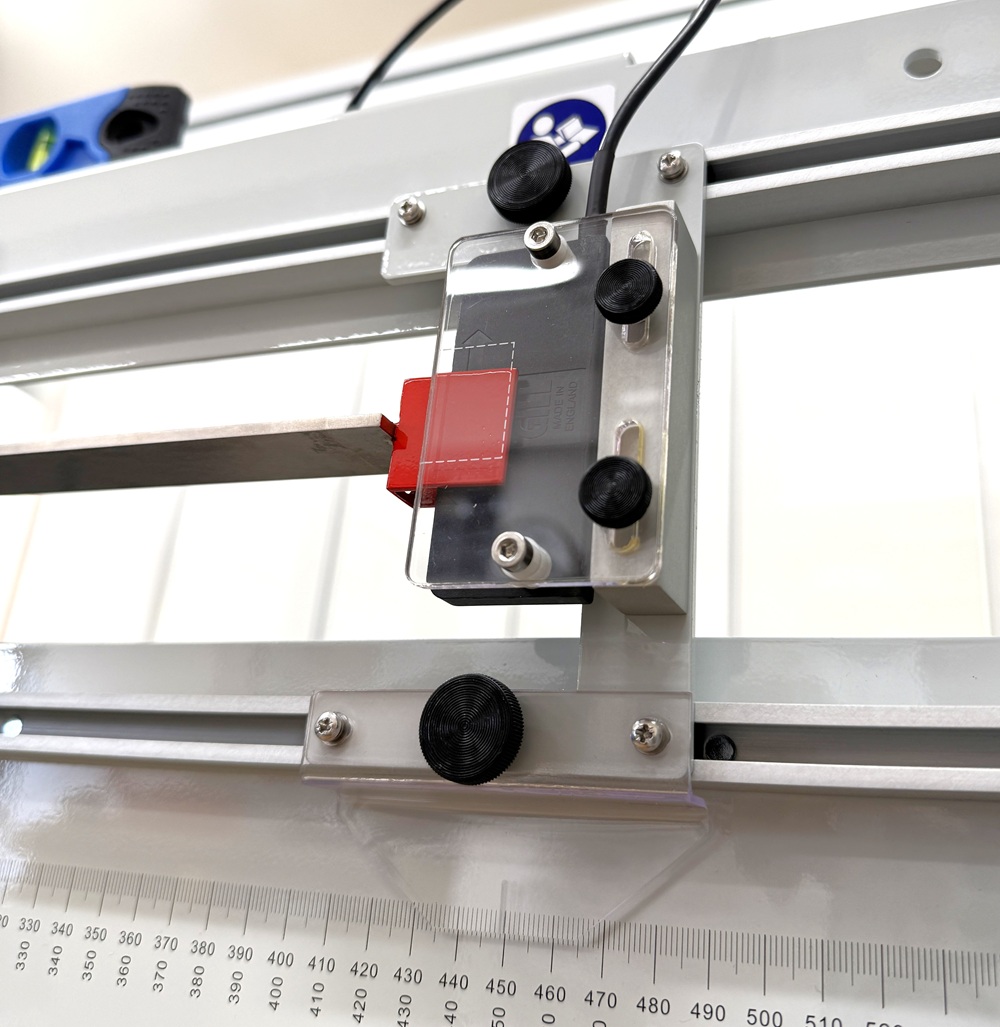

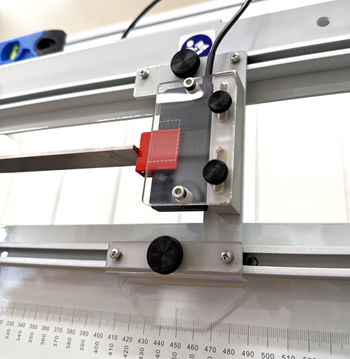

試験梁の先端形状(赤色部分)

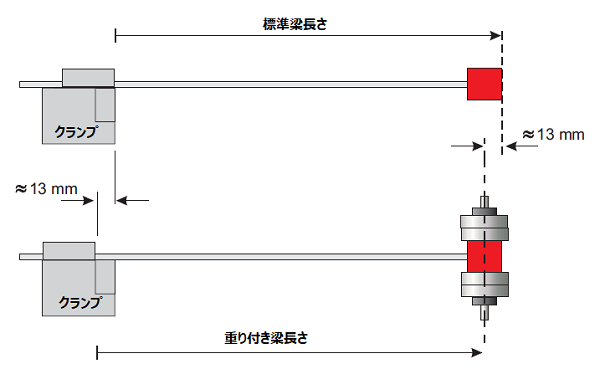

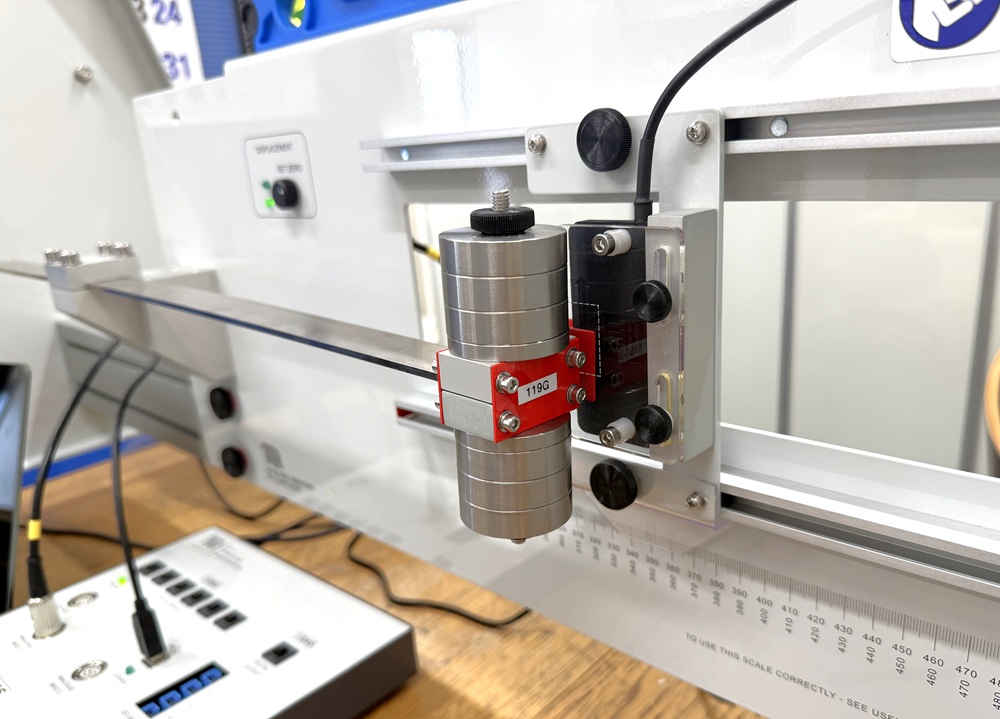

試験梁(標準と重り付き)参考図
 クリックすると画像が拡大します
