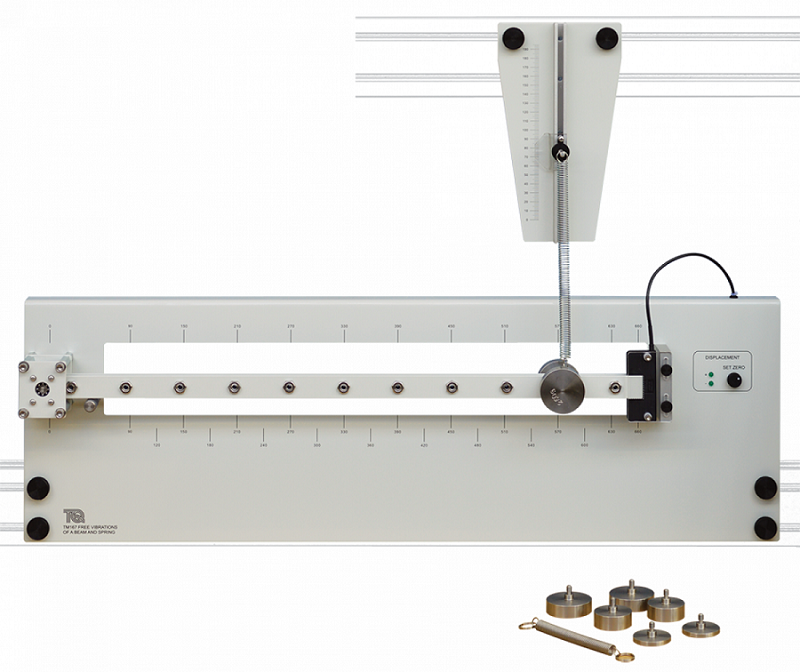

| TM167 参考写真 クリックすると画像が拡大します |
|
|
| |
| |
ばね支持梁 「左端ピンー右端ばね支点」 を用いた自由振動、ダンパ減衰実験セットで、TM160テストフレーム（別売）に取り付けて実験を行います。フックの法則とばね定数の算出、変位センサから梁の固有振動を読み取り、速度や加速度との位相関係を検証、質量やばね定数の変化が固有振動数に及ぼす影響を調べます。また、オプションの液体ダンパ（別売）を使って減衰振動実験（減衰率と減衰比、粘性減衰係数）もできます。
データ自動収集システムVDAS-B（別売）は、各種データをリアルタイムにPC（別売）に収集・解析します。
|
| |
| |
| TM167 仕様 |
|
パネル寸法
|
：W850 x D120 x H270 ｍｍ
|
| ブラケット寸法 |
：W140 x D50 x H245 ｍｍ |
| 全重量 |
：8 kg |
| ばね（2種類） |
：長いバネ 0.17 N.mm-1（170 N.m-1）
外径 12.7 mm、自由長さ127mm、線径1.22mm |
| |
短いバネ 0.34 N.mm-1（340 N.m-1）
外径 11.13 mm、自由長さ 88.9 mm、線径 1.22 mm |
| 重り |
：200g、250g、150g、100g、50g x2個 |
| 梁 |
：鋼製 有効長さ 660mm、フック位置 60mm間隔
フック始まり位置はピン支点より90mm |
|
|
| |
| |
| |
必須オプション（別売）
|
| 自由振動テストフレーム |
TM160 |
|
|
| データ自動収集システム |
VDAS-B |
| PC（別売）接続用のインターフェースとソフトウェア |
| |
|
| 推奨オプション（別売） |
| 液体ダンパセット |
TM164a |
寸法W105xD70xH90mm、シリンダ内径42.6mm
ディスク3種類（プレーン、4ｍｍ穴、6ｍｍ穴）
|
|

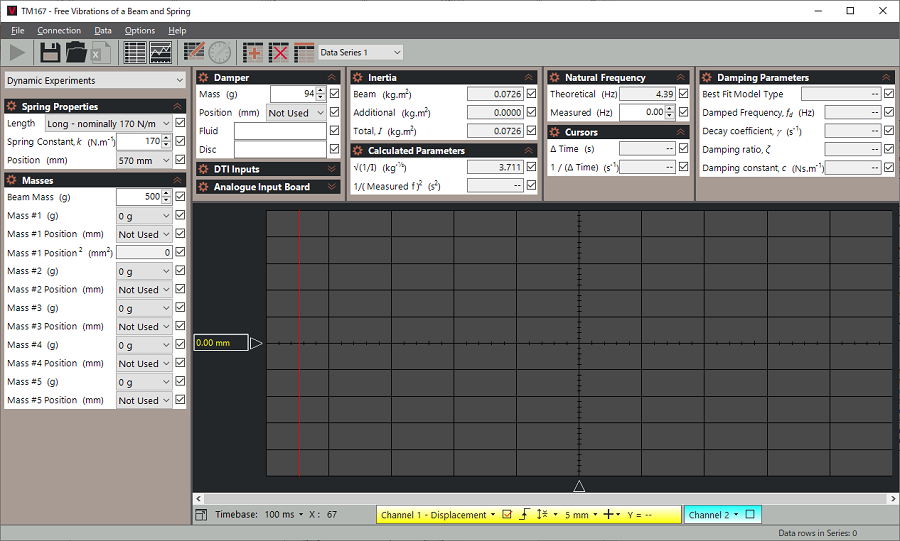

VDAS-B（別売）参考画面 |
|
| |
| |
| |
|
 |

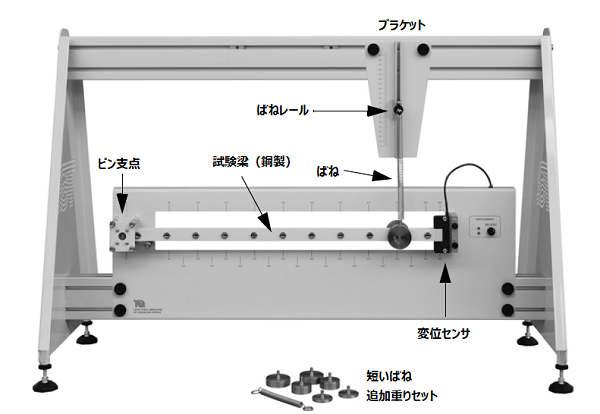

実験セット概要図
上記写真には、自由振動テストフレーム（別売）が含まれています |

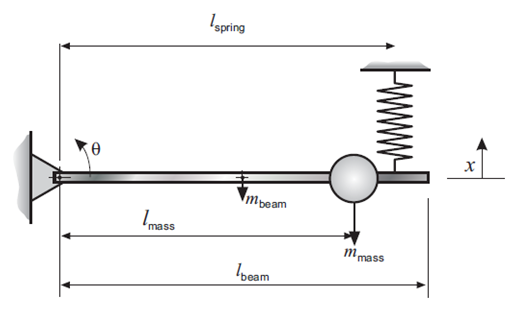

試験梁参考図 |
|
|
| |
| |
| |
 |
 |

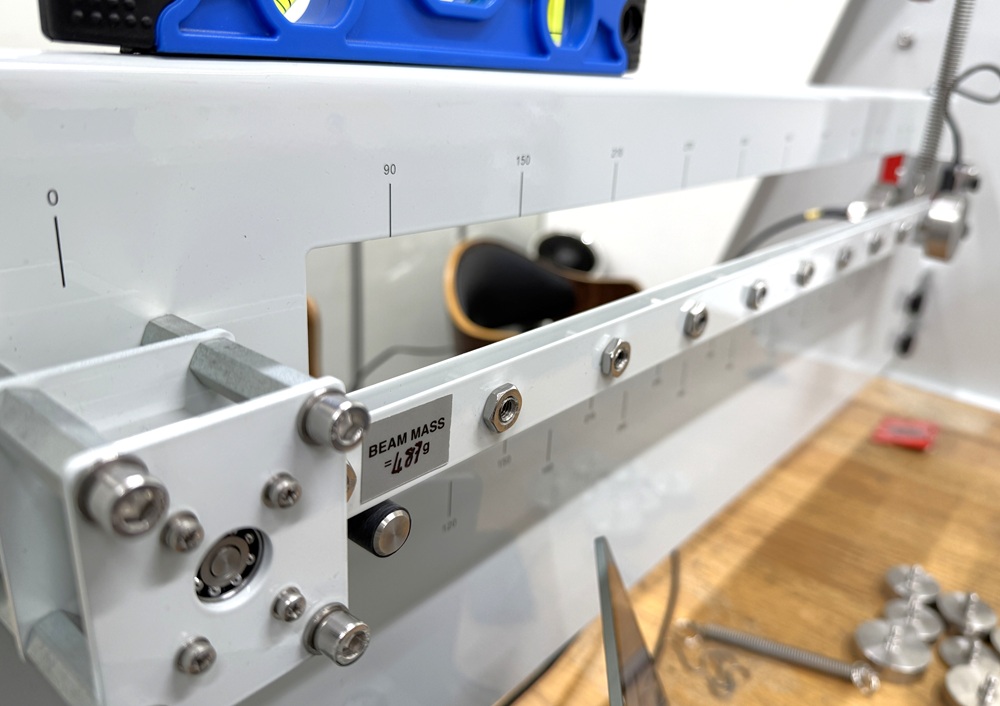

| 実験セット参考写真 左側ピン支点 |

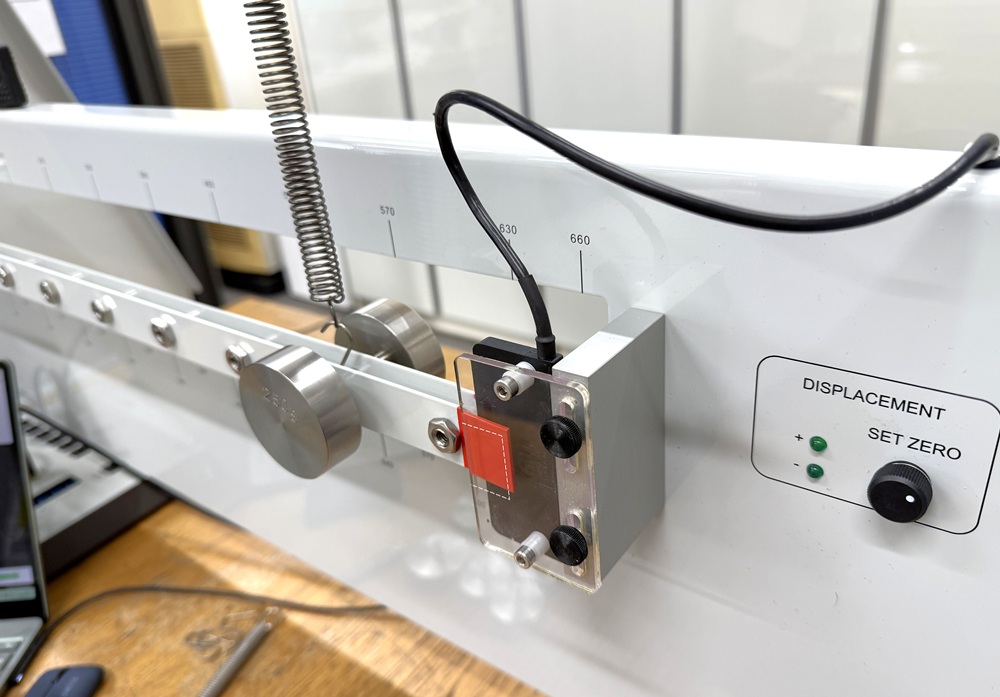

実験セット参考写真
右側ばね支持と変位センサ |
| |
|
 |
 |

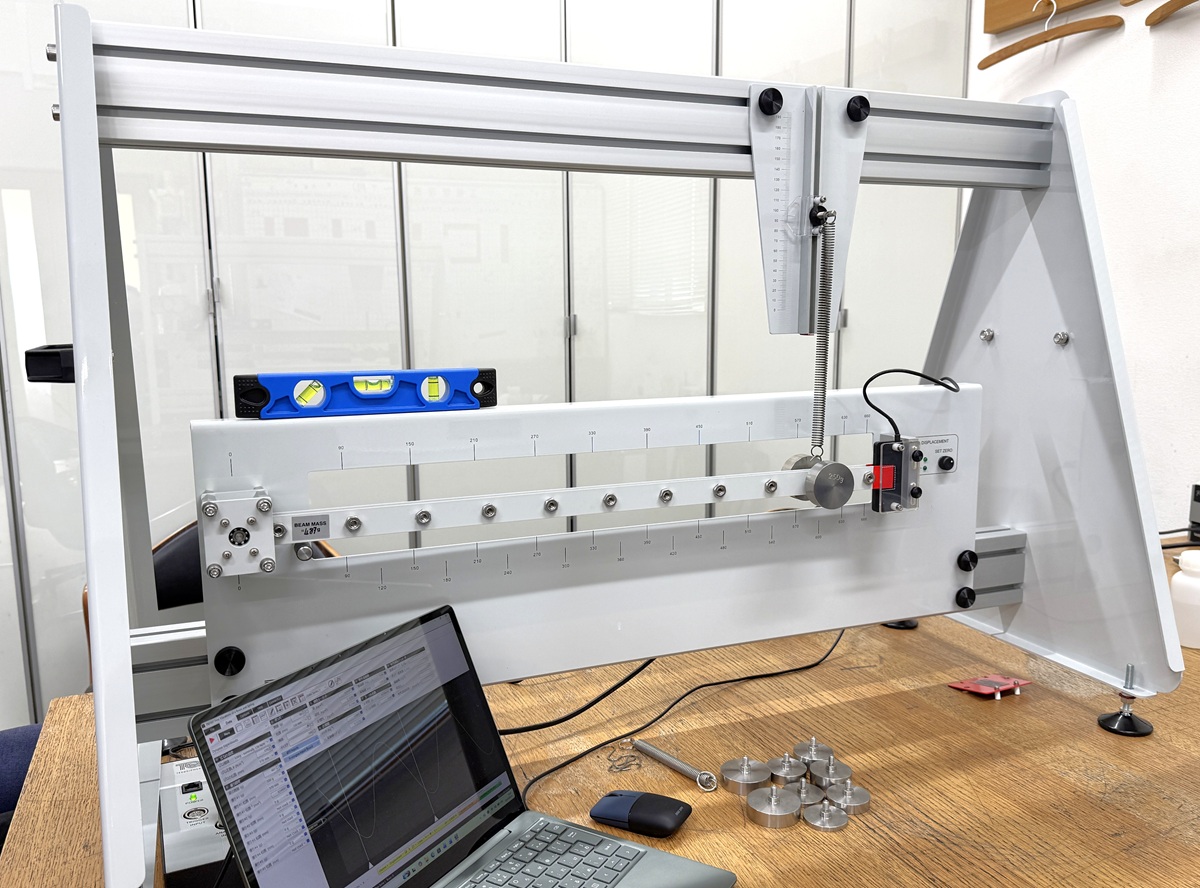

実験セット概要図
上記写真には別売のテストフレームとPCが含まれています |
VDASソフトウェア参考画面（別売）

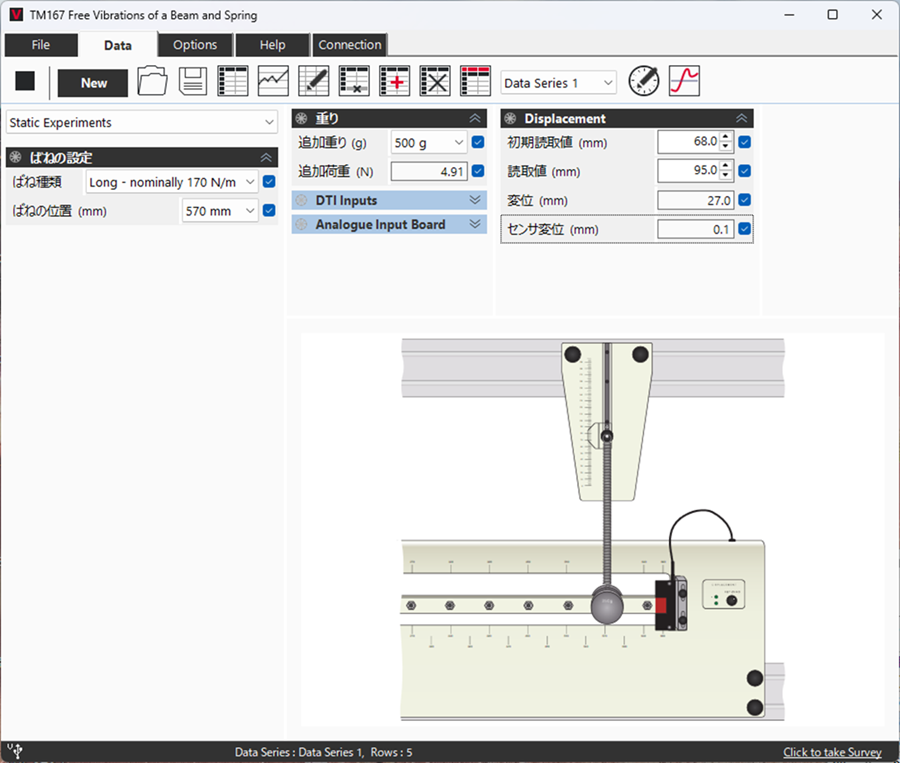

実験1：静的実験 |
| |
|
 |
 |
VDASソフトウェア参考画面（別売）
実験2：単振動 |

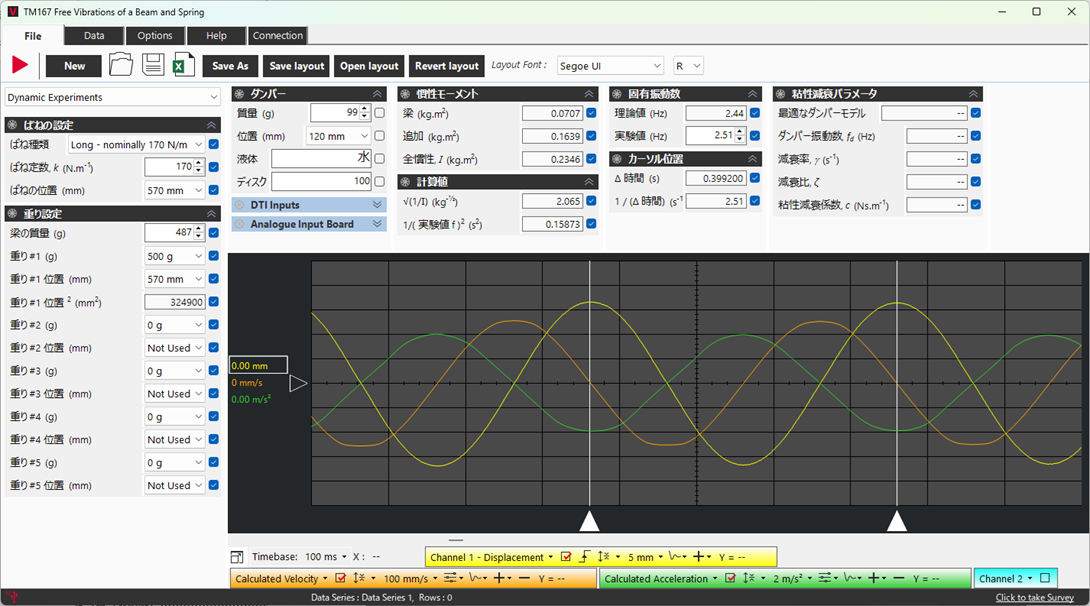

VDASソフトウェア参考画面（別売）
変位波形から1階微分（速度）と
2階微分（加速度）を追加表示 |
| |
|
|
 |

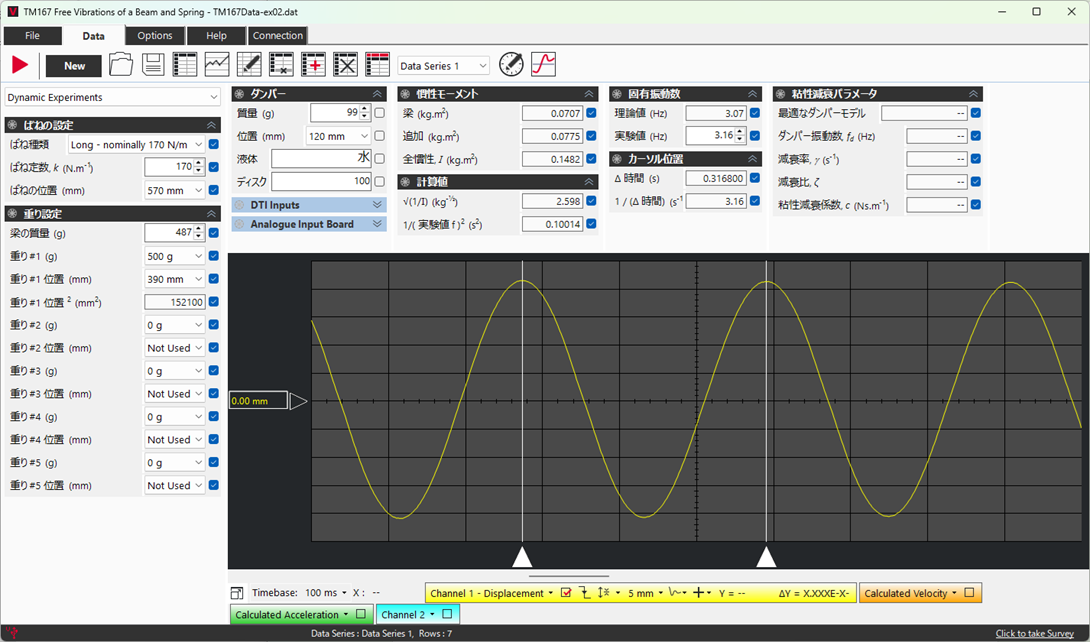

VDASソフトウェア参考画面（別売）
実験5：重り位置変更（重り固定）時の振動数と慣性変化 |

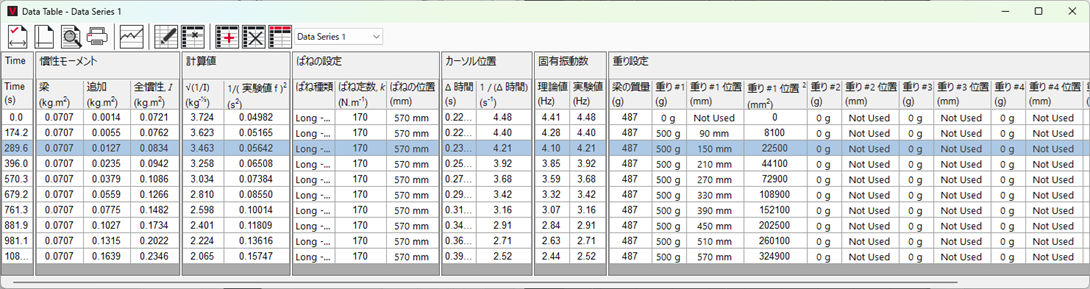

VDASソフトウェア参考画面（別売）
保存データをエクセル出力 |
| |
|
 |
 |

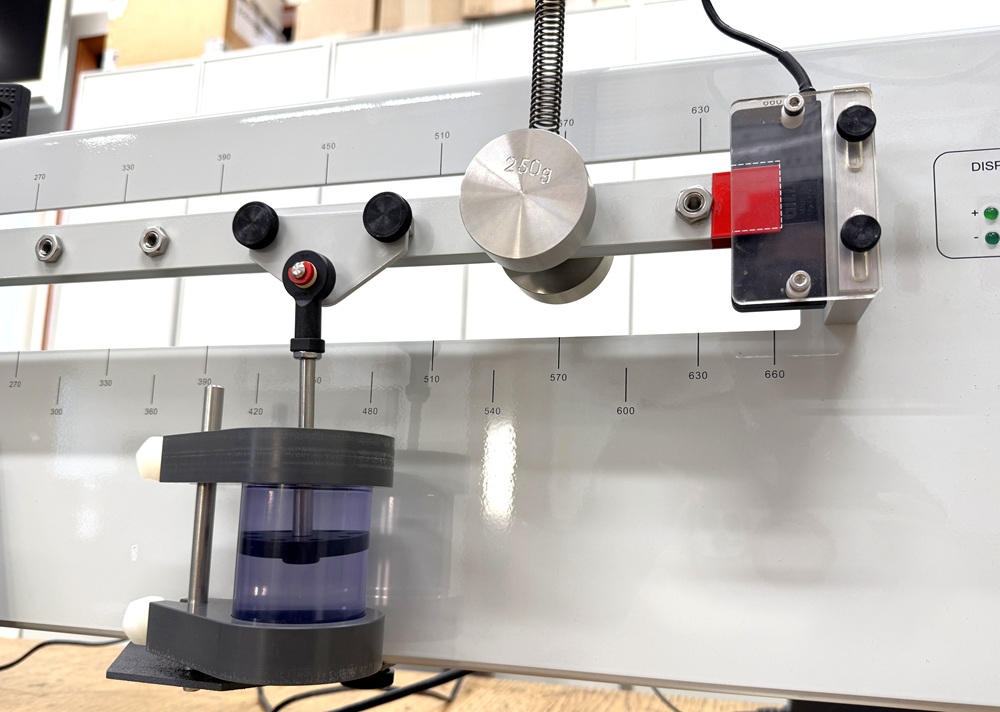

| TM167a液体ダンパセット（別売）取付け状況写真 |

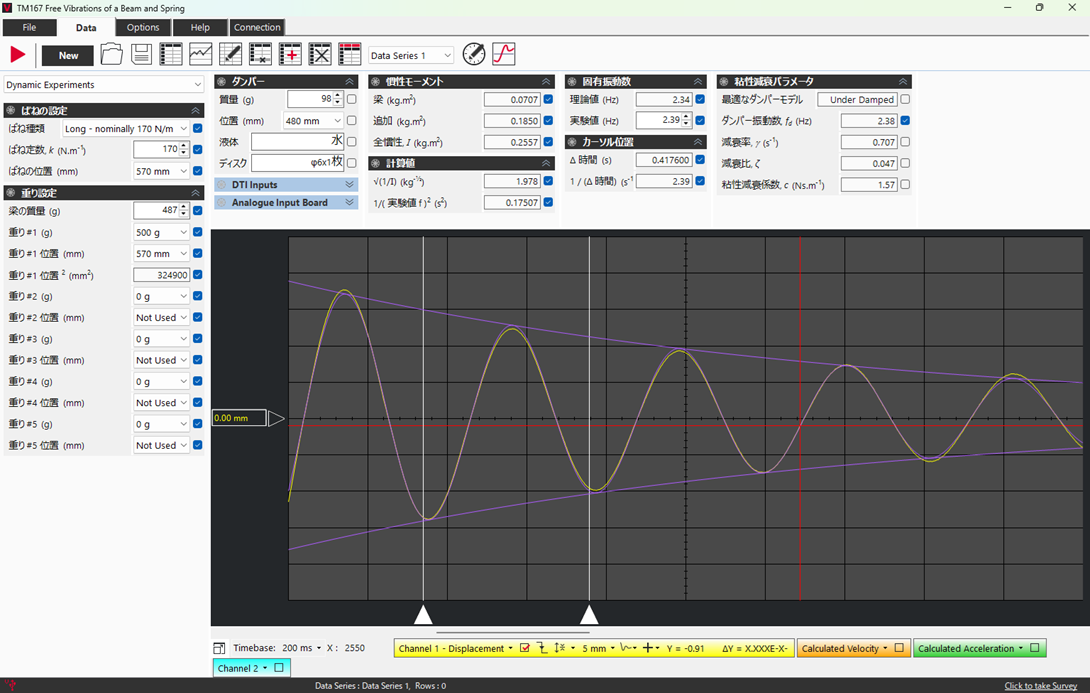

実験6：減衰振動
不足減衰解析ツールから減衰率と減衰比を算出 |
|
| クリックすると画像が拡大します |
| |
|
| |
|
参考動画
動画には別売のテストフレーム（TM160）、データ自動収集システム（VDAS-B）、ノートPCが含まれています |
