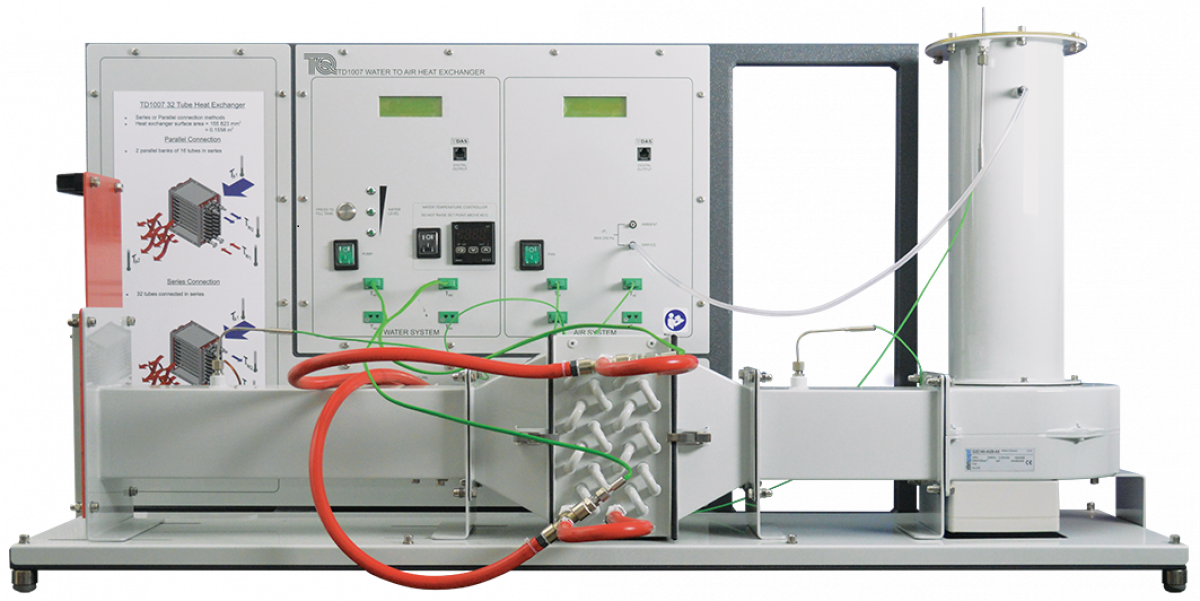

TD1007 空冷式熱交換実験装置
TecQuipment社 熱工学実験装置サイトへ


ビルや家屋の冷暖房空調設備やラジエータ等で一般的に多く利用されているシステムで、ヒータで温められた温水が熱交換器銅管内を循環し、風洞を流れる空気と熱交換する卓上型実験装置です。

装置には32チューブ式熱交換器が付属されている他、オプション(別売)として16チューブ式、16チューブフィン式熱交換器が用意されており、いずれかの熱交換器を取付けて実験を行います。
熱水システムはPID制御されたヒータ付タンクとポンプ、水位計で構成されており、熱水の入口・出口温度と流量をデジタル表示します。給気ダクトシステムは流量測定用のオリフィスと圧力孔、電動ファンとスライドバルブで構成され、ダクト入口、熱交換器出入口温度、オリフィス差圧⊿Pをデジタル表示します。

装置右側の空きスペースには、オプション(別売)のデータ自動収集システム(VDAS-F)を取付けることができます。データ自動収集システムを使用することで、各種データをリアルタイムにPC(別売)に収集すると共に、実験結果を解析することができます。

 熱工学(熱力学と伝熱工学)実験装置カタログダウンロード 3600KB

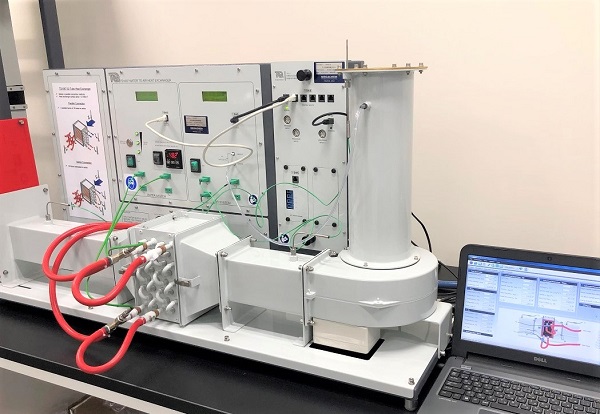

参考写真 クリックすると画像が拡大します
右側空きスペースには、VDAS-F(別売)を取付けることができます。



オプション(別売)
 TD1007a 16チューブ式熱交換器
 TD1007b 16チューブフィン式熱交換器

独自の計算式入力やレイアウト変更が可能

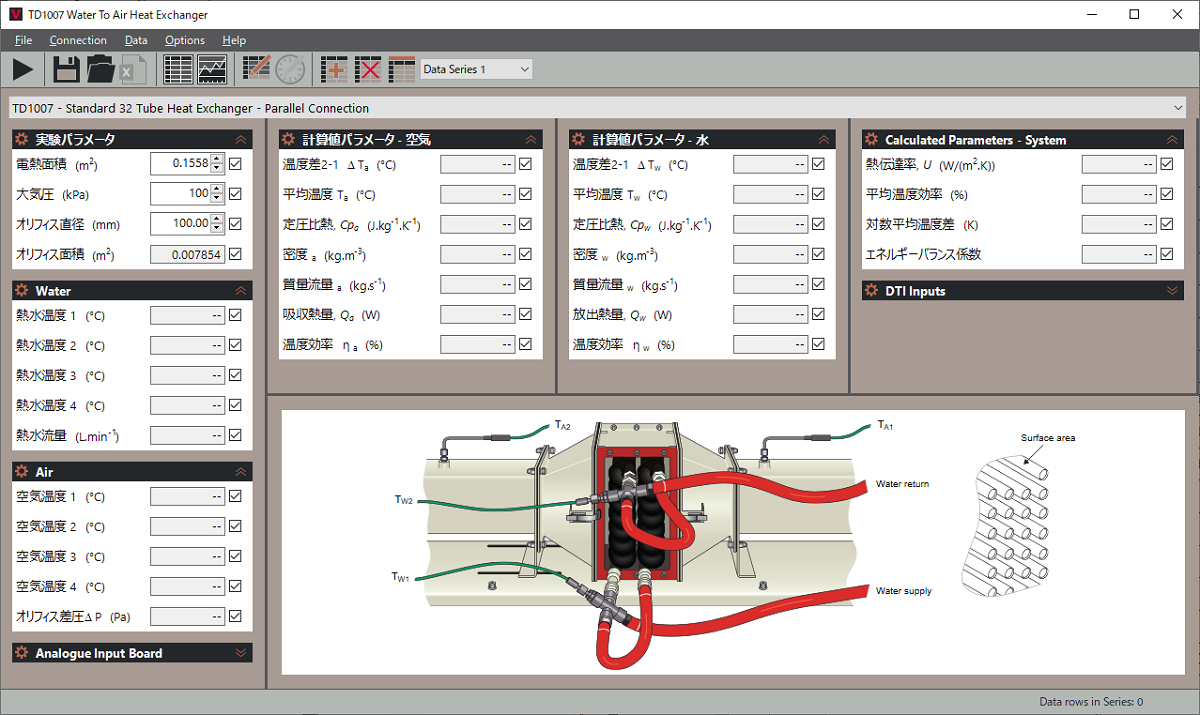

VDAS-F(別売)ソフトウェア参考画面


コンピュータ接続オプション(別売)
 VDAS-F データ自動収集システム
実験計測データ(温度、流量、圧力、角度、揚力、抗力、回転数、トルク等)をリアルタイムにコンピュータへ表示し、収集されたデータを計算・図表化する事ができます。

 VDAS-elab リモート実験システム
実験室と離れた場所にいる学生をネットワーク環境(WiFi)を利用してリアルタイムにつなぐ包括的なICTソリューションです

 ページ上部に戻る
TD1007 仕様
寸法・重量 :W1250 x D810 x H620mm, 約80kg 熱水システム
ダクト内寸法 :W93 x H93mm   タンク水位表示 :満タン、半分、空表示
拡張部内寸法 :W155 x H177mm   水の補充 :電磁バルブ式
電 源 :AC100V/30A又は単相AC200V/15A
 3kVA, 50/60Hz
温度調節 :PID制御
給水(水道水) :水圧1~3bar、5℃以上 安全機構 :低水位、過温度保護装置付
熱水流量調整 :ニードルバルブ式 熱水温度 :最大60℃
熱水流量計測 :タービン式流量計、デジタル表示 熱負荷 :1kW(20℃時)
空気流量調整 :スライドバルブ 熱水循環量 :最大約2.5L.min-1
空気流量計測 :差圧⊿Pデジタル表示 空気流量 :最大約6000L.min-1
オリフィス :オリフィス径100mm、流量係数0.6 付属品 :32チューブ式熱交換器
温度計測 :K型熱電対接続口8ヶ所(デジタル表示)   操作温度範囲 :+5℃から+40℃

※最良の実験結果を得るためには、実験室周囲温度は約20℃でなければなりません。

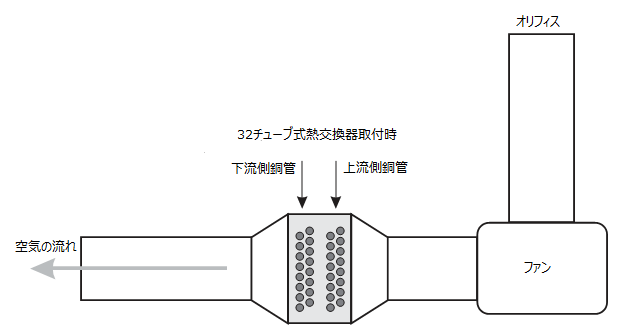

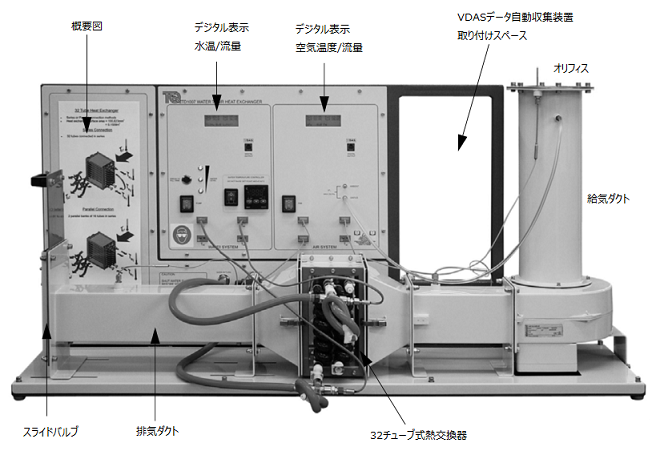

装置構成

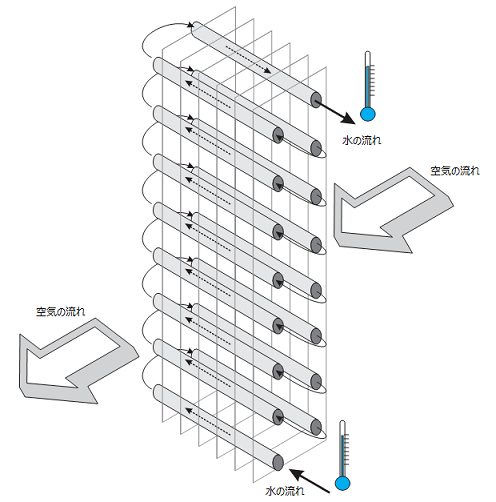

解説図
クリックすると画像が拡大します
 ページ上部に戻る


標準付属品

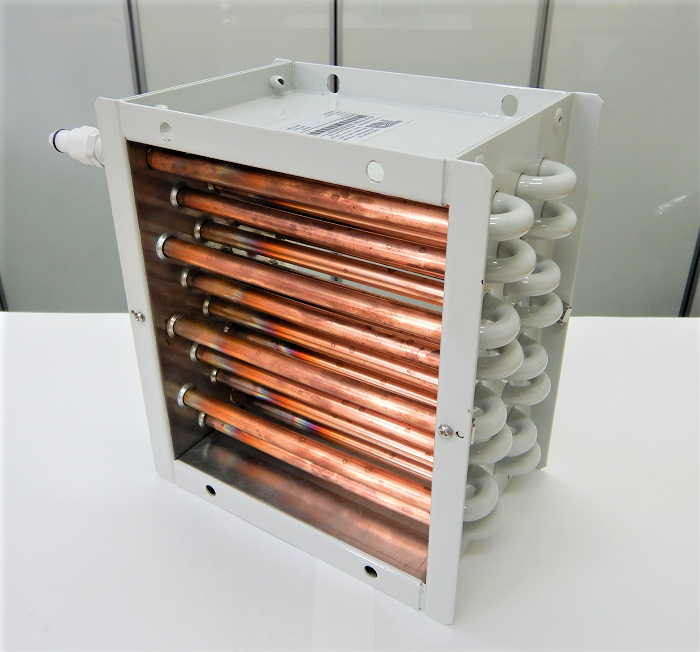

 32チューブ式熱交換器

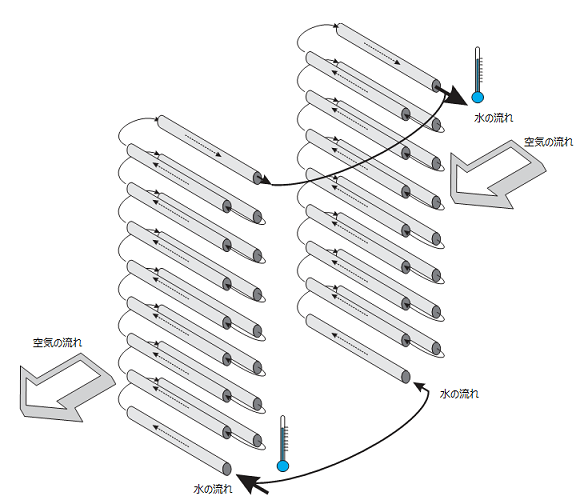

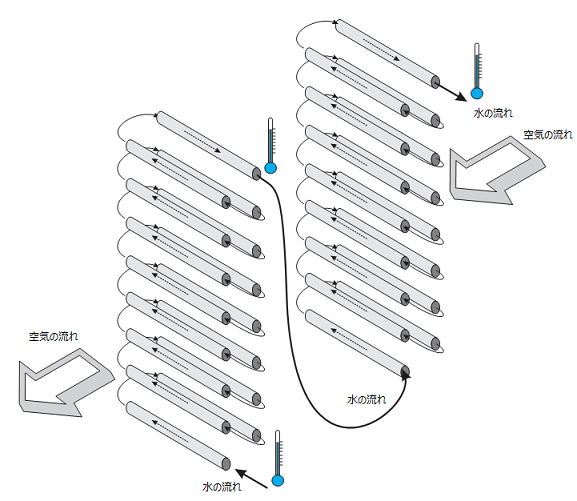

16本の銅管を2束持った熱交換器です。 それぞれの束を直列又は並列に配管して実験を行うことが出来ます。

寸法・重量
ダクト内寸法
チューブ
伝熱面積
:W130 x D280 x H210mm, 約3.2kg
:W130 x D155 x H177mm
:銅管16本 x 2束
:0.0779 x 2 = 0.1558 m2


  参考図 クリックすると画像が拡大します



 ページ上部に戻る
追加オプション(別売)

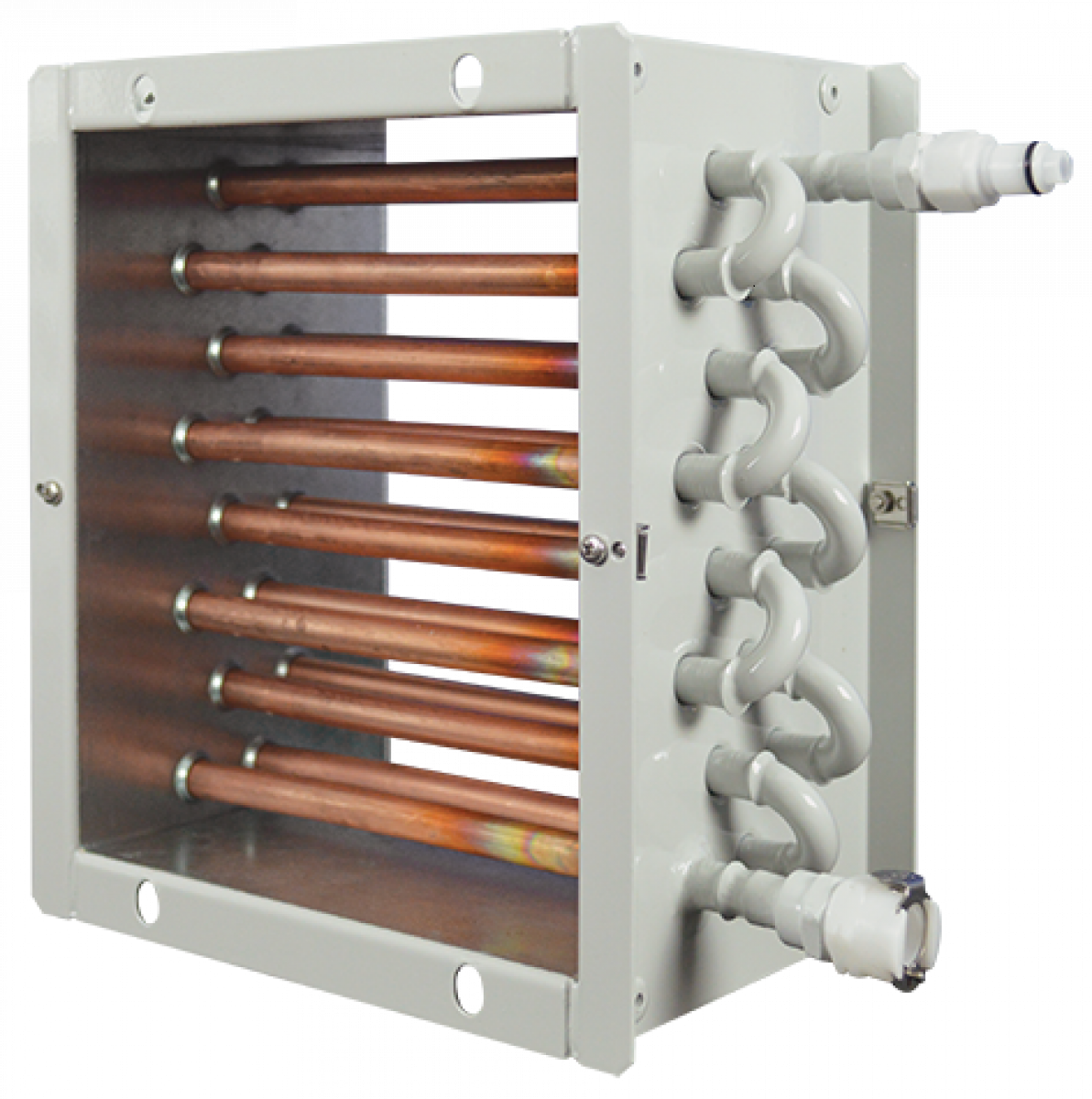

 TD1007a 16チューブ式熱交換器

16本の銅管を持つ熱交換器です。


寸法・重量
ダクト内寸法
チューブ
伝熱面積
:W130 x D280 x H210mm, 約3kg
:W130 x D155 x H177mm
:銅管16本 x 1束
:0.0779 m2

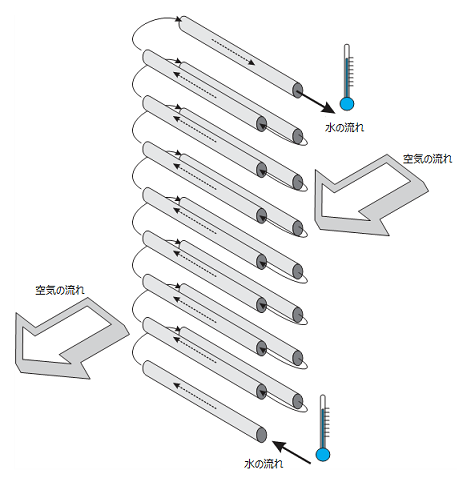

 参考図 クリックすると画像が拡大します

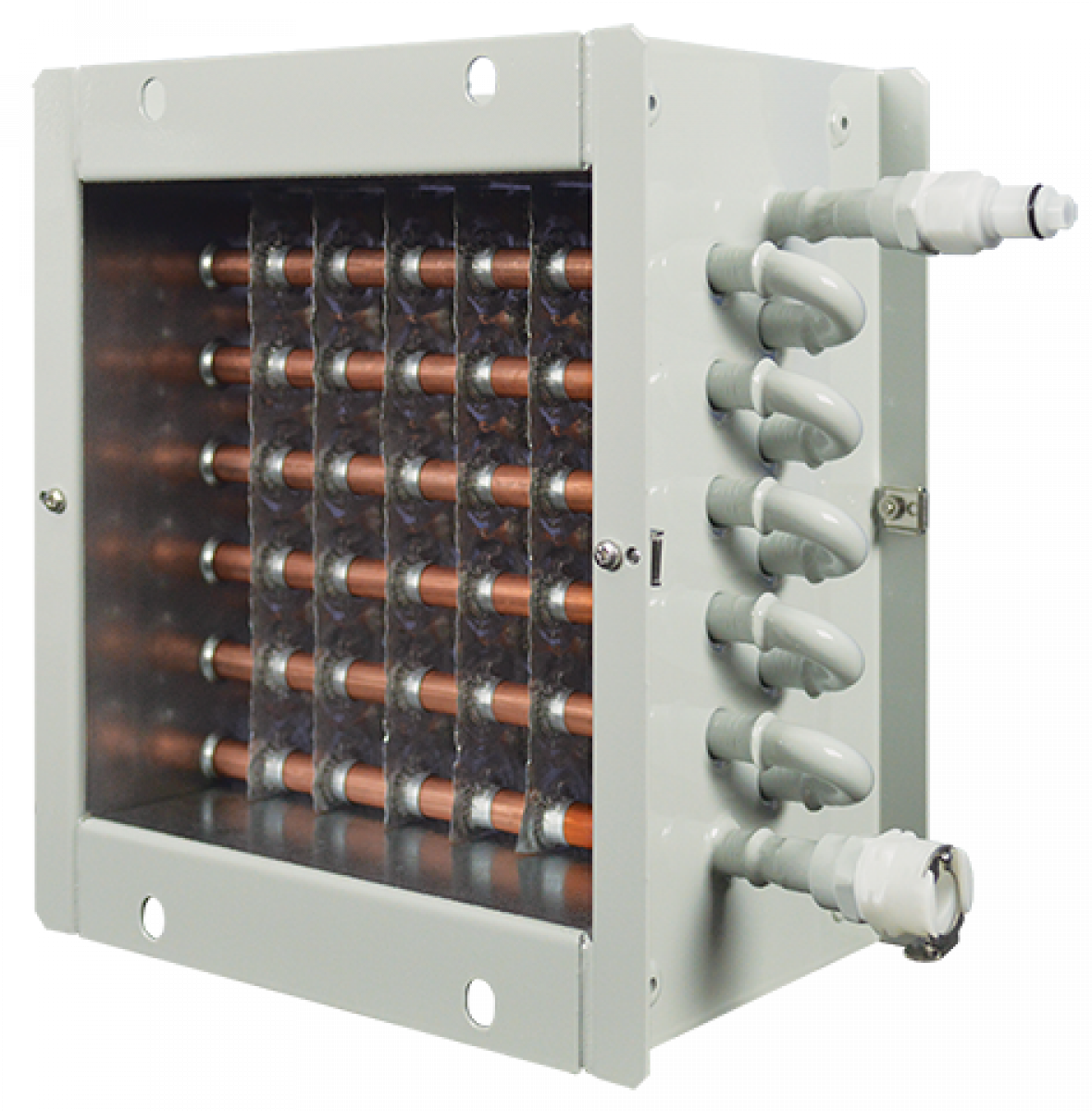

 TD1007b 16チューブフィン式熱交換器

16本の銅管とフィンを組み合わせた熱交換器です。


寸法・重量
ダクト内寸法
チューブ
伝熱面積
:W130 x D280 x H210mm, 約3kg
:W130 x D155 x H177mm
:銅管16本 とプレートフィン7枚
:0.1558 m2
 参考図 クリックすると画像が拡大します






 参考動画 32チューブ式熱交換器(TD1007標準付属品)
動画には、別売りのデータ自動収集システム(VDAS-F)とPCが含まれています。
