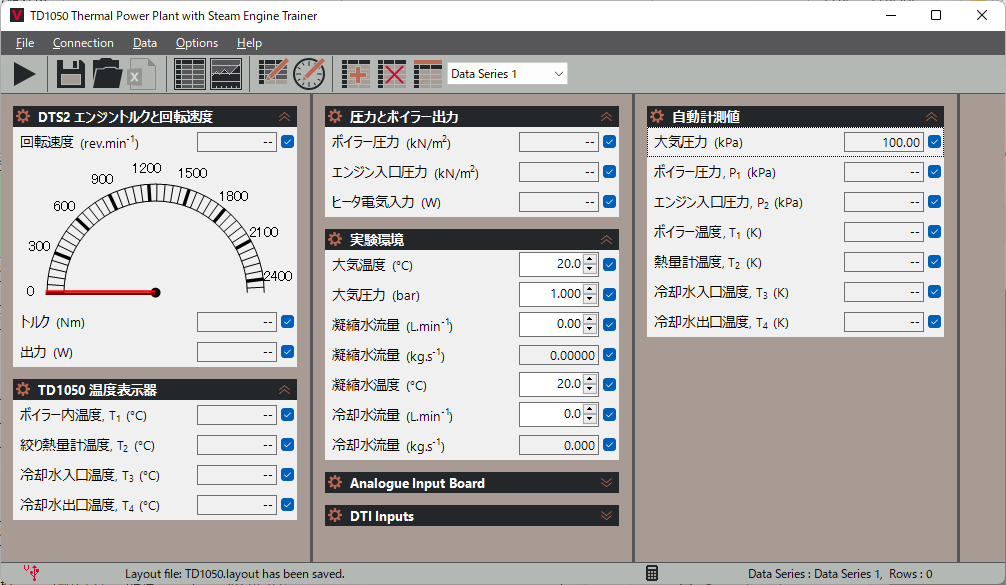

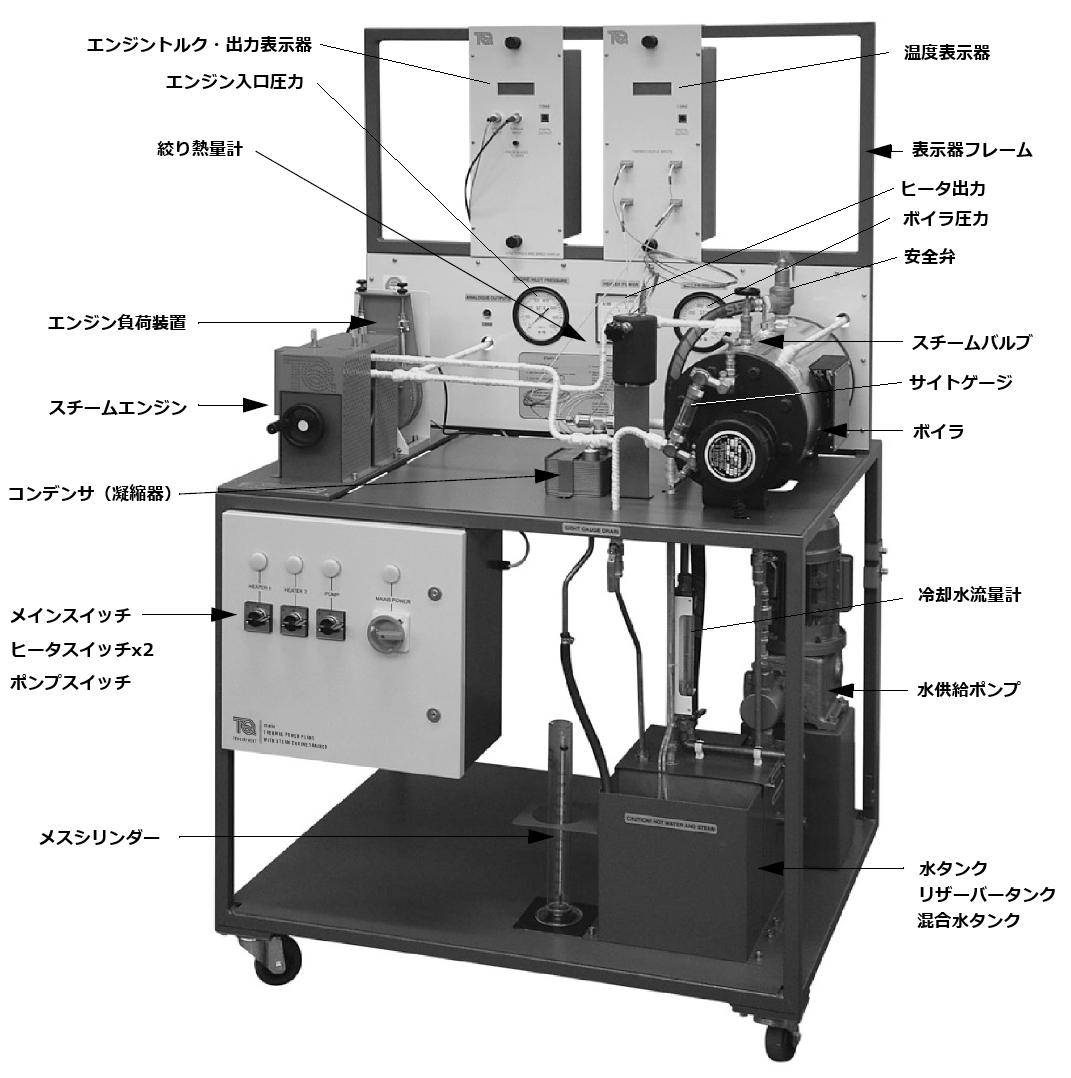

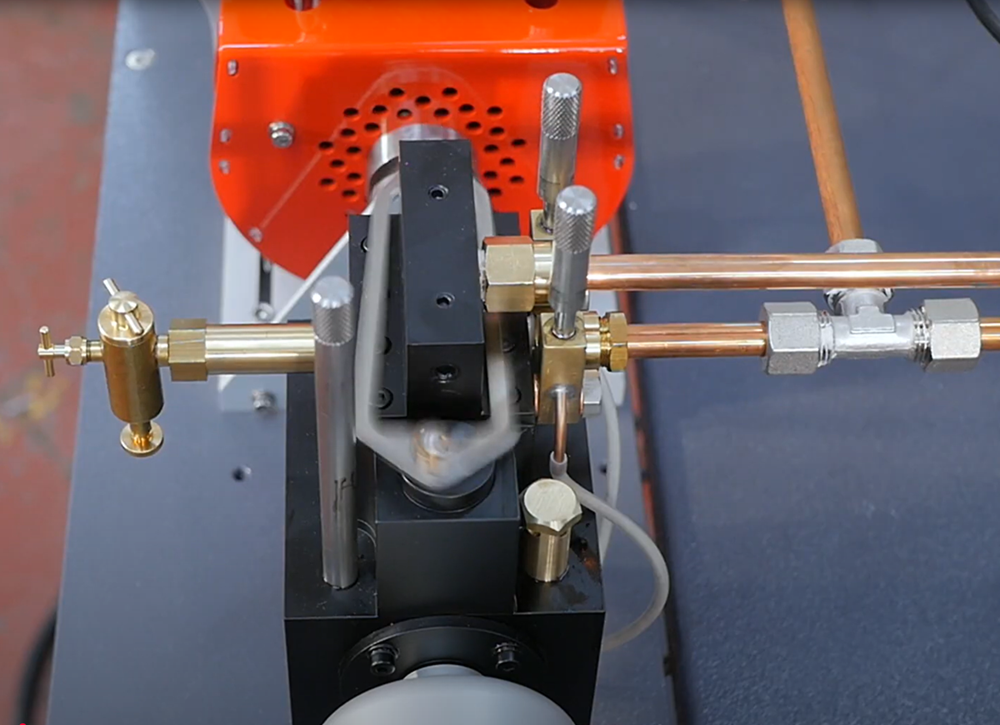

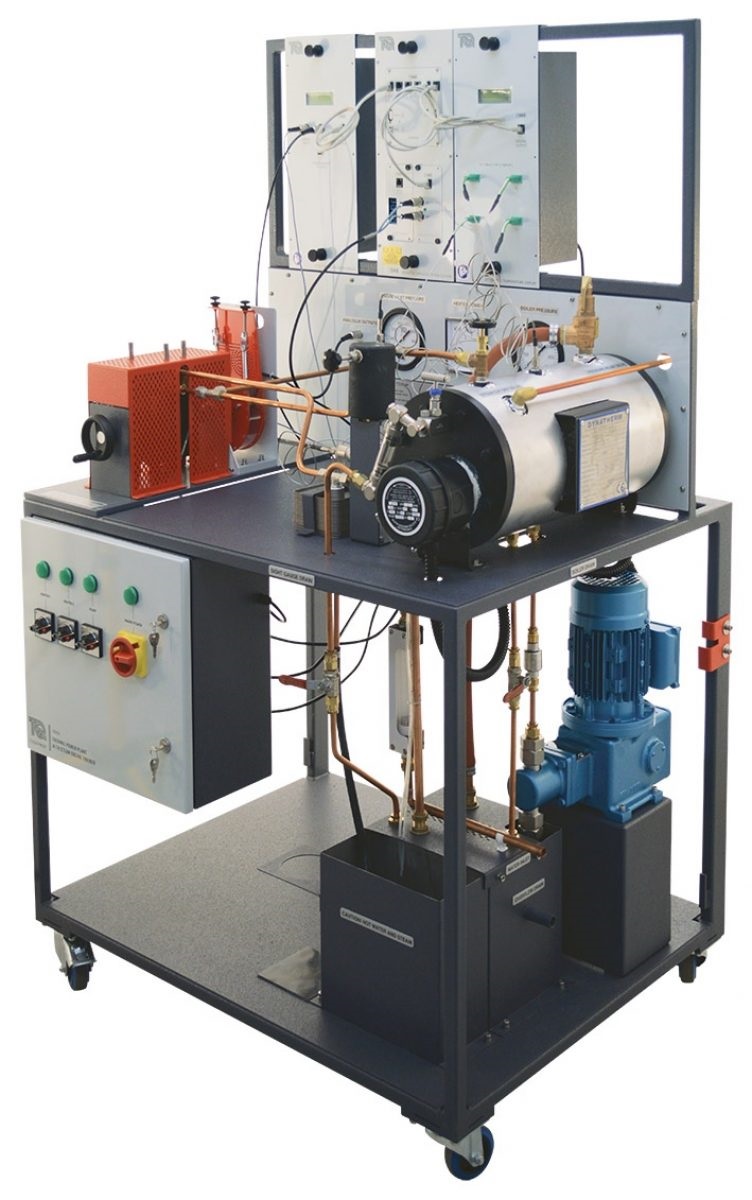

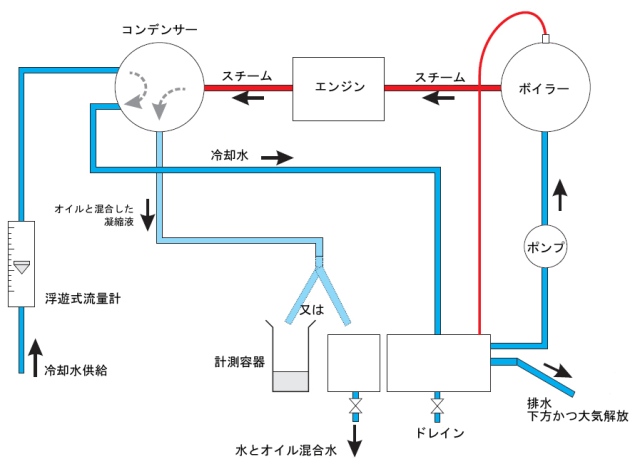

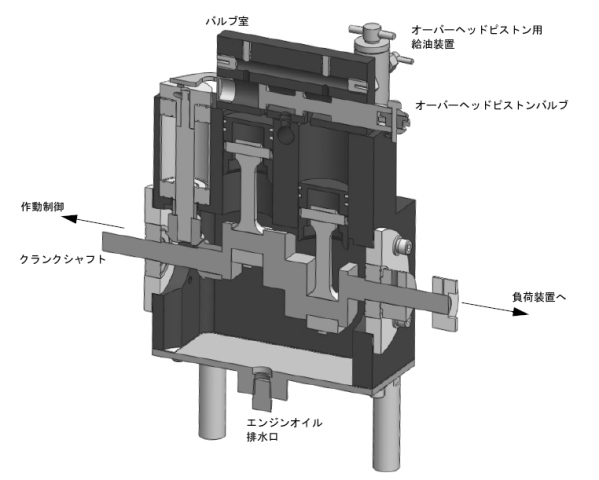

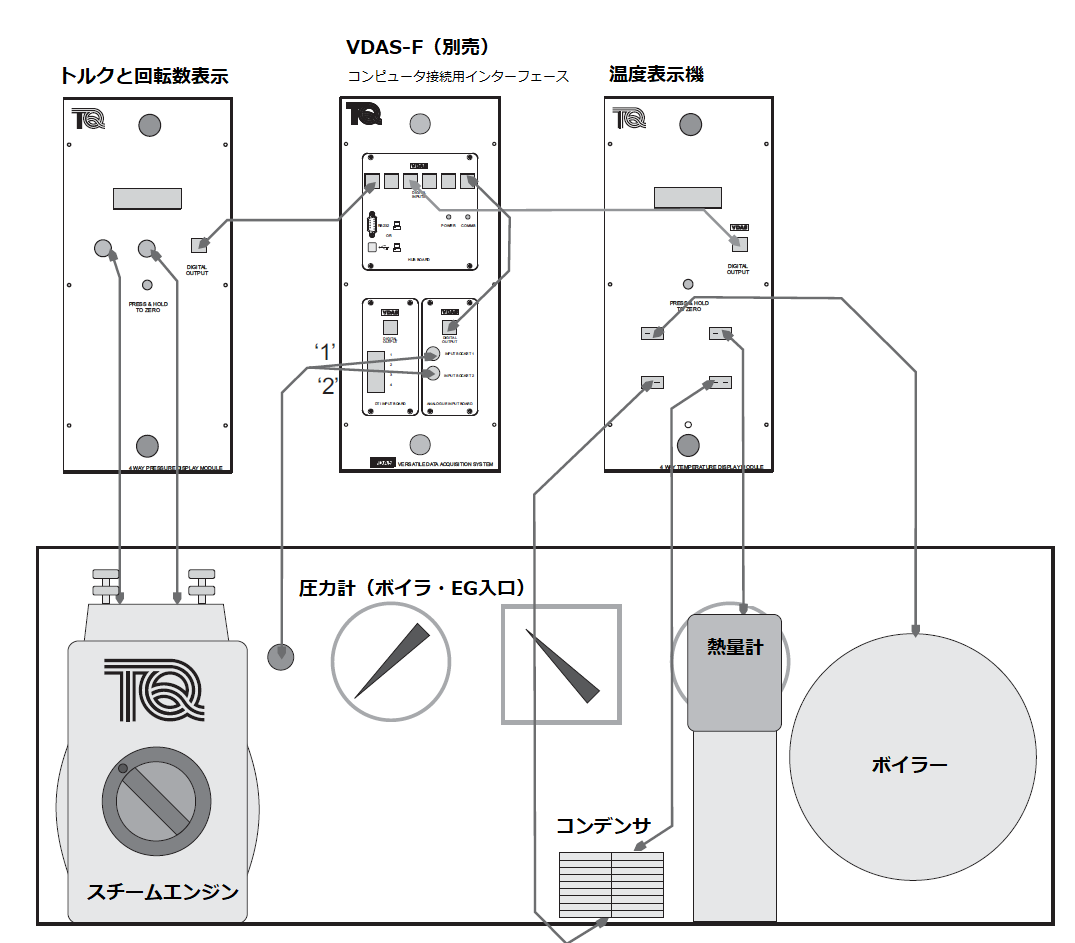

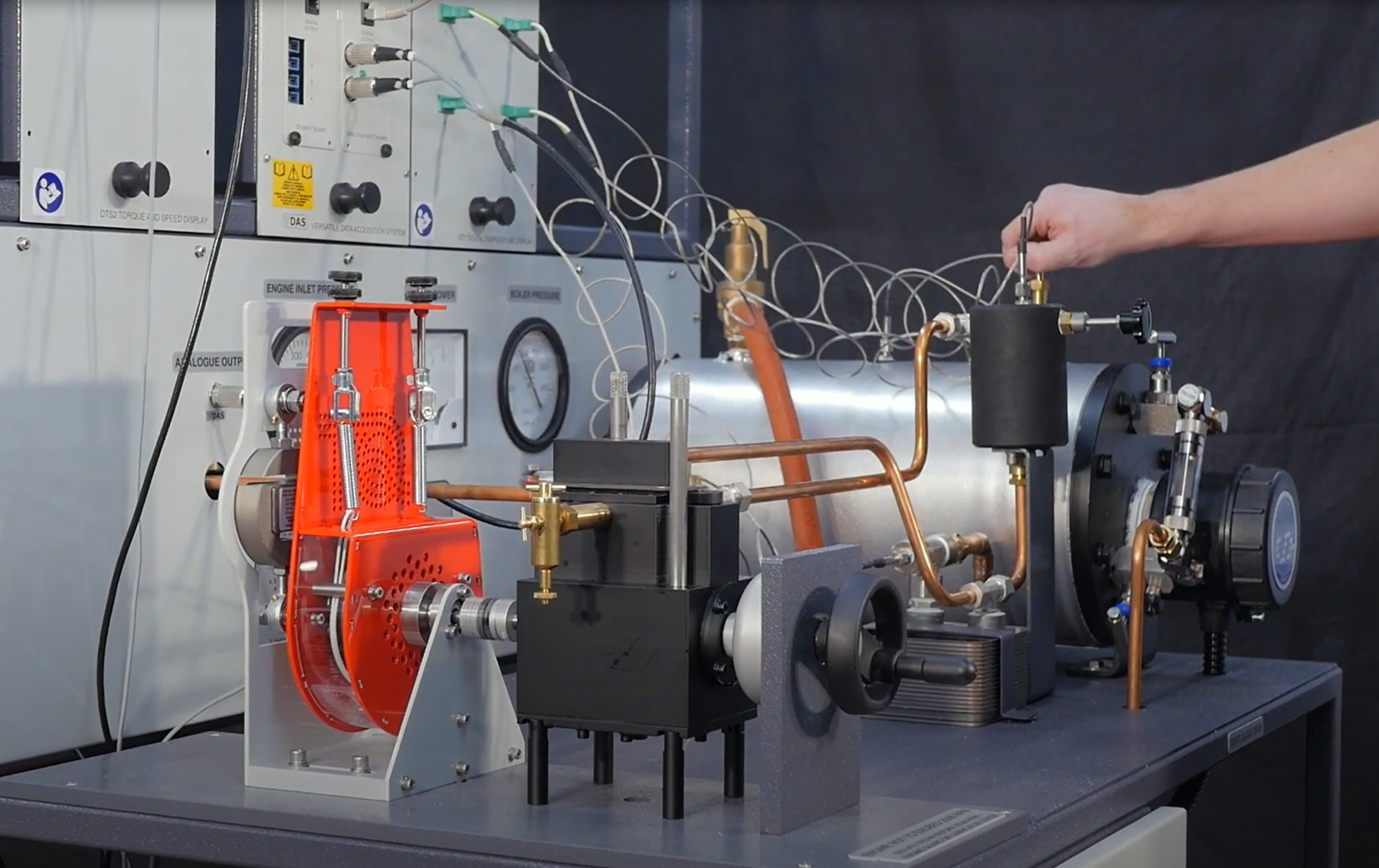

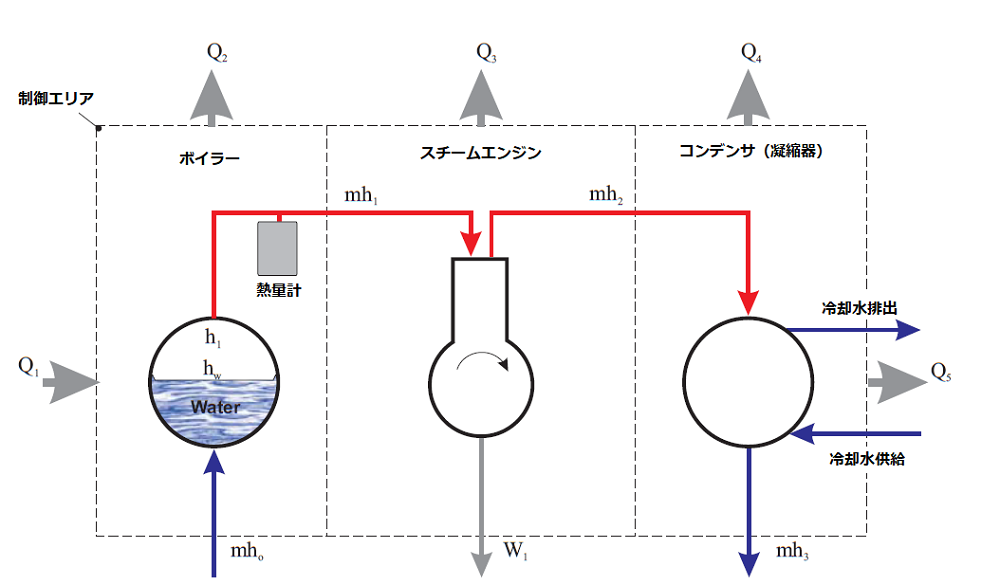

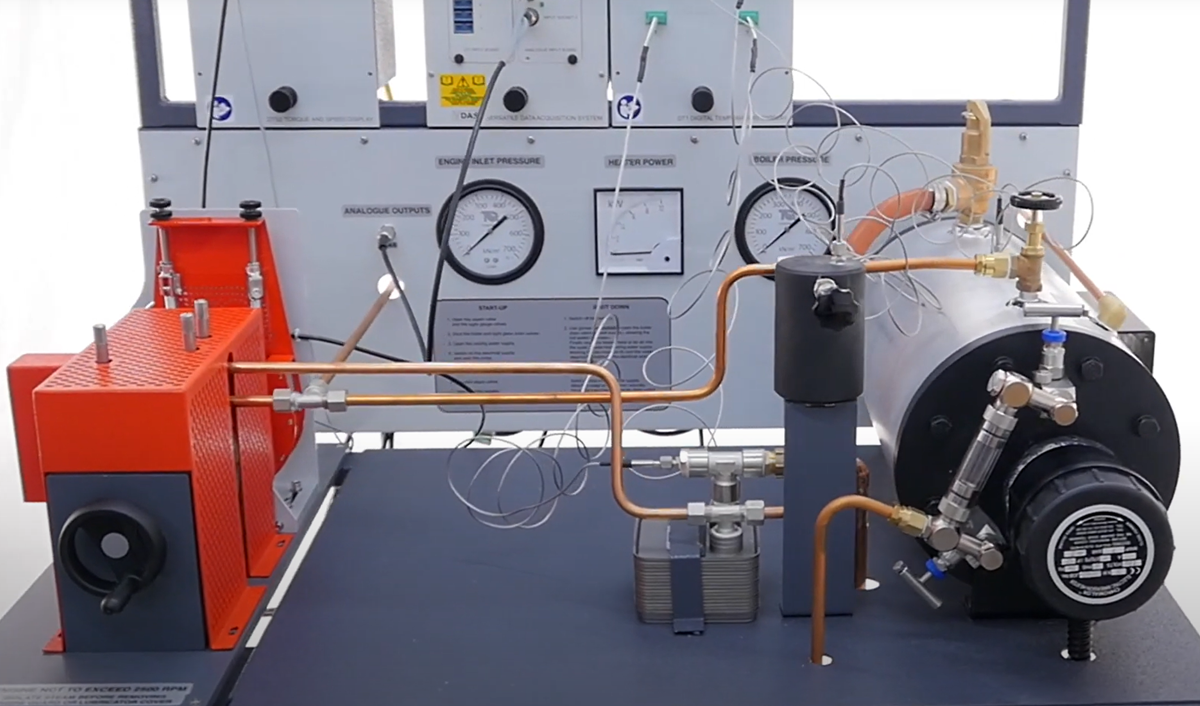

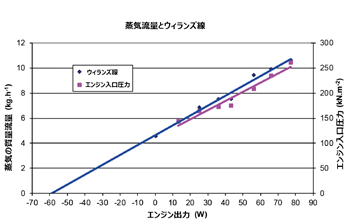

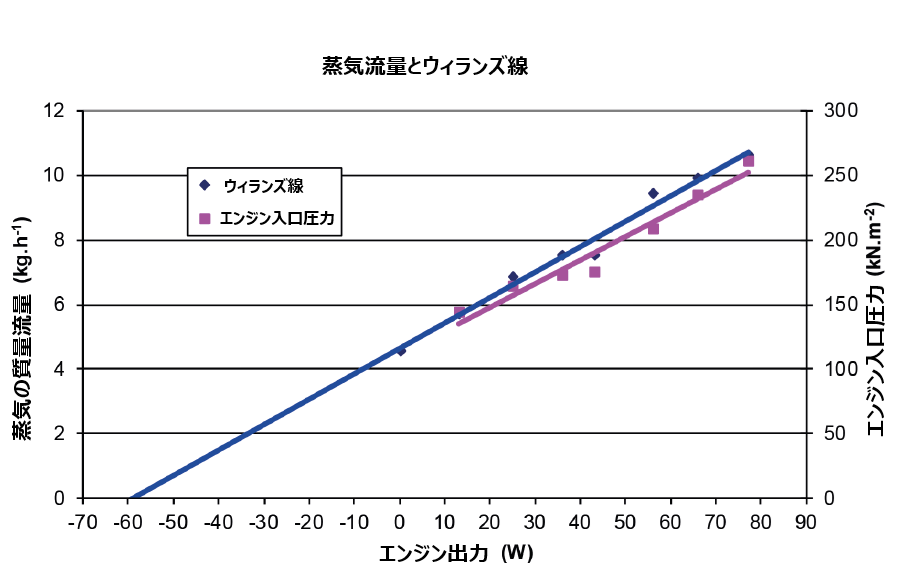

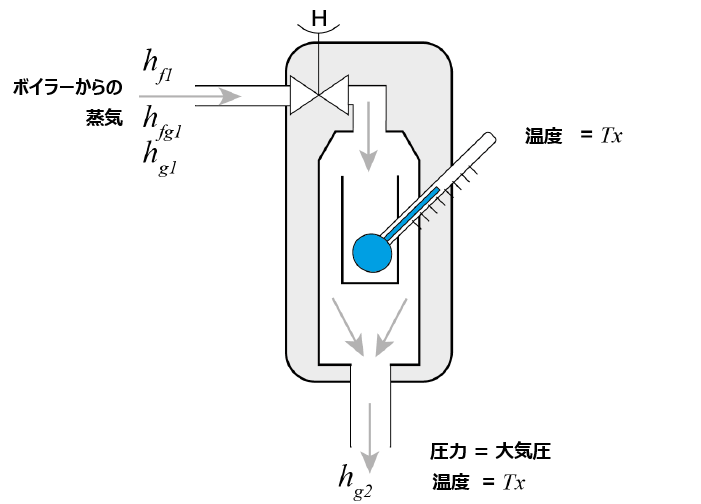

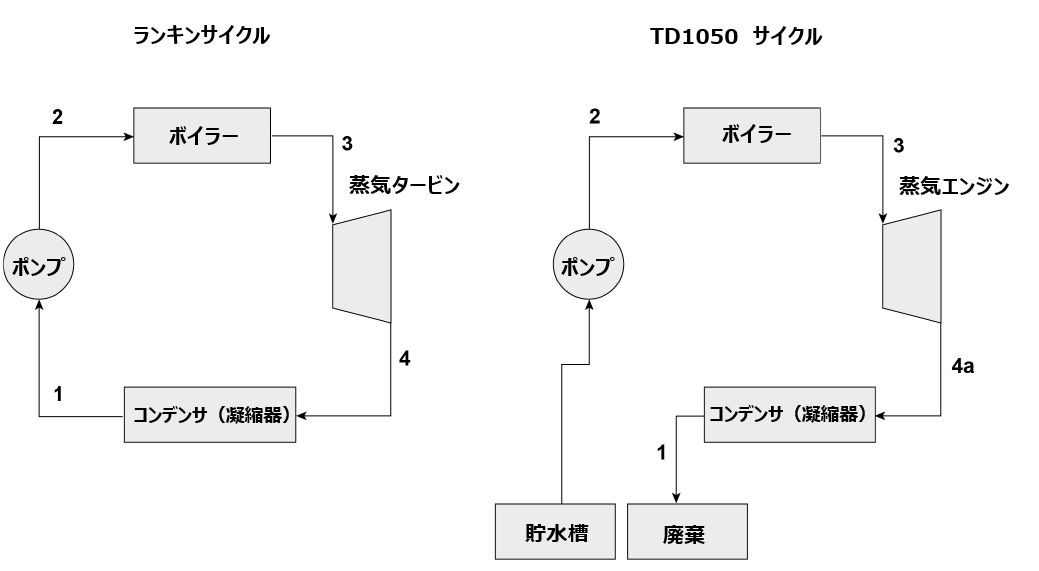

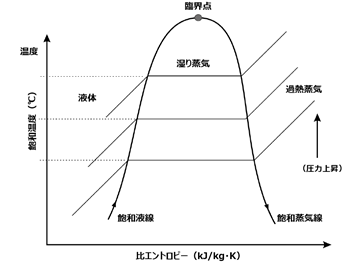

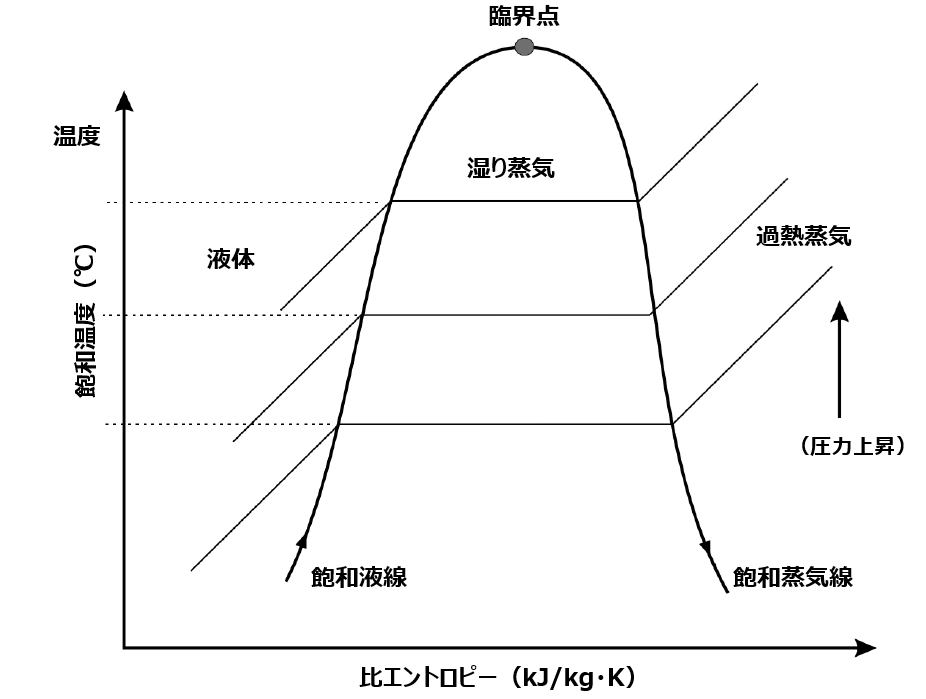

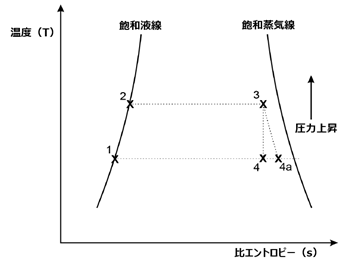

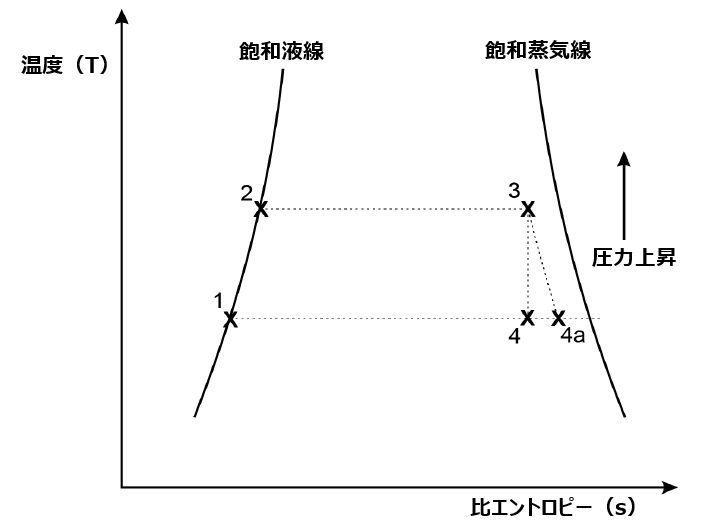

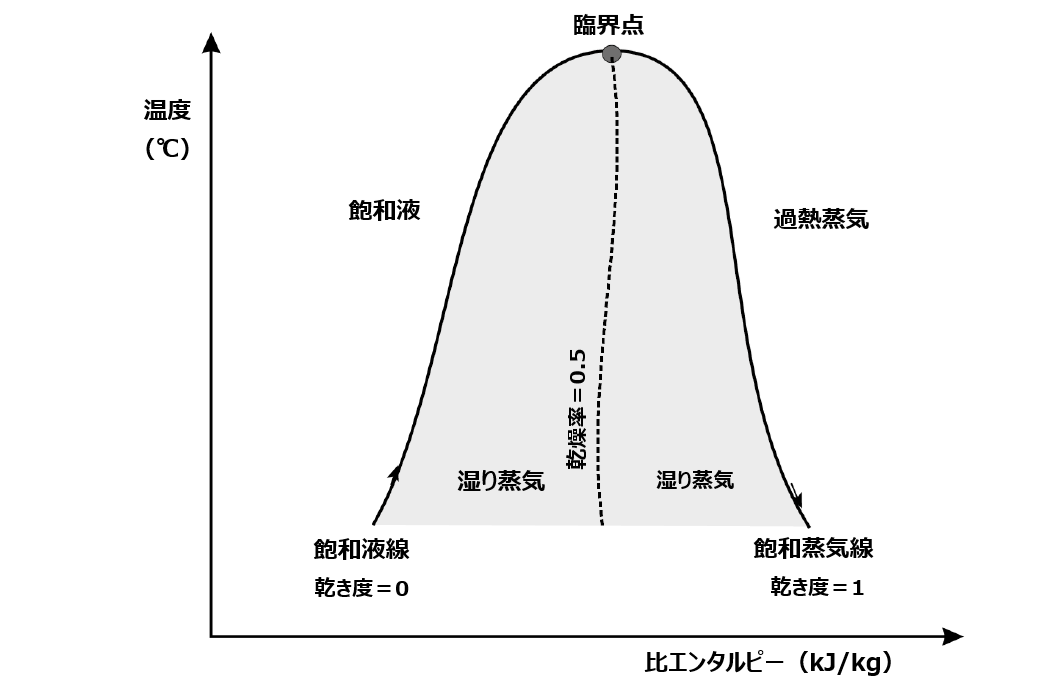

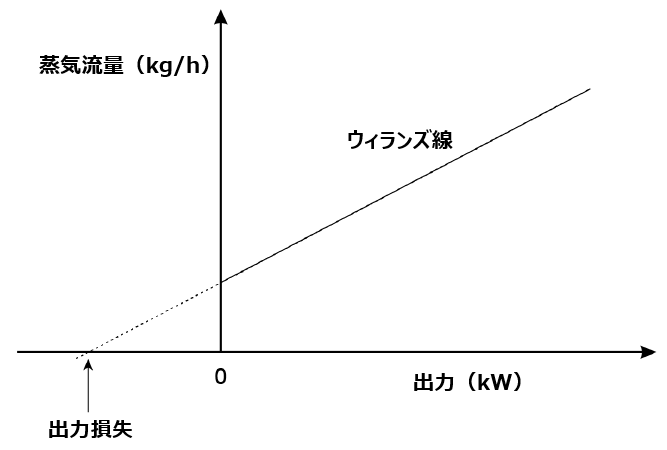

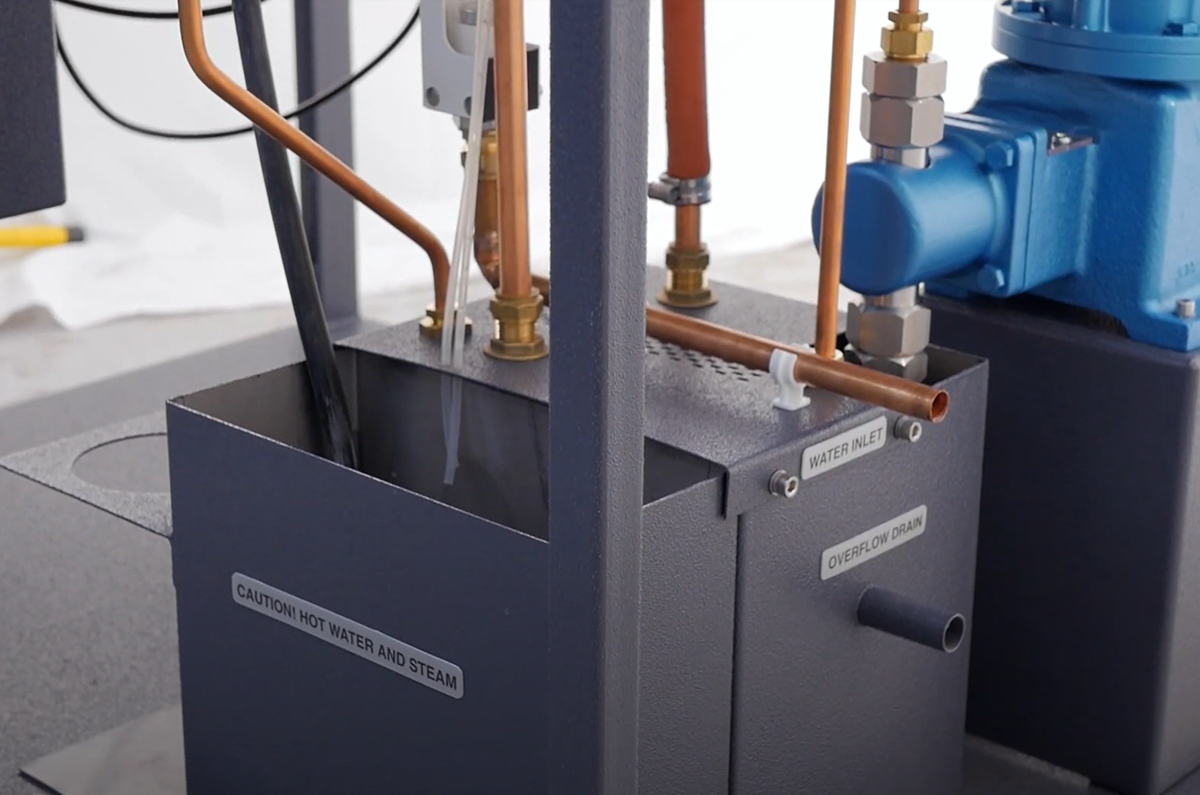

株式会社　メガケム 教育機器の設計・製作・輸入販売 　新商品　 会社概要 お問合せ ニュース サイトマップ OnlineShop ダウンロード 　TOPページ 　エネルギー・熱工学TOP 　熱工学TOP（熱力学と伝熱工学）     　TD1 　強制対流熱伝達実験装置 　TD400 　温度計測と校正実験装置 　TD1000 　ボイルの法則実験装置 　TD1001 　シャルルの法則実験装置 　TD1002 　熱伝導実験装置 　TD1005 　自然・強制対流熱伝達実験装置 　TD1006 　ボイラー実験装置 　TD1007 　空冷式熱交換実験装置 　TD1008 　ペルティエとゼーベック効果 　実験装置 　TD1011 　自然対流と熱放射実験装置 　TD1050 　スチームエンジンと 　エネルギー変換実験装置 　TD1060V 　蒸気タービン実験装置 　TD1360V 　熱交換実験装置 　TE78 　沸騰と凝縮熱伝達実験装置 　TE93 　直行流式熱交換実験装置             　VDAS 　データ自動収集システム           　熱工学実験装置カタログ 　　　ダウンロード　6600KB       　Tweet       　   　     このマークのリンク先はPDFファイルですアドビシステムズ社サイトにて無料で配布されています。   株式会社　メガケム 教育機器の設計・製作・輸入販売    TD1050　 スチームエンジンとエネルギー変換実験装置 TecQuipment社　熱工学実験装置サイトへ      ボイラーとスチームエンジンを利用して熱エネルギー変換と動力測定、熱力学の基本原理を学びます。 給水ポンプによって貯水槽から組み上げられた水はボイラーで加熱され蒸気となって2気筒スチームエンジンを駆動します。エンジンを出た蒸気は水冷式コンデンサを通過し排水タンク又は蒸気量計測容器へ入ります。 スチームエンジンに接続された手動式負荷装置は、エンジン回転速度とトルク、出力を測定しデジタル表示します。ボイラー内蒸気温度、絞り熱量計温度、コンデンサ冷却水の出入口温度を熱電対で測定しデジタル表示します。絞り熱量計は熱量から蒸気の乾き度を測定します。 2個のアナログゲージはボイラー内蒸気圧力とエンジン入口の蒸気圧力を表示し、電気メータは加熱ヒータ電力を表示します。ランキンサイクルの解析とウィランズ線図を含むスチームプラント性能の検証、飽和蒸気のボイラー実験により圧力と温度との関係を明確にします。 安全のためボイラー内水位低下によりヒータが過熱した時、ヒータは自動停止しランプが点灯します。またボイラーの安全弁が圧力を制限します。 オプション（別売）のデータ自動収集システム（VDAS-F）を使用することで、各種データをリアルタイムにPC（別売）に収集すると共に、実験結果を解析することができます。       クリックすると画像が拡大します 上記写真には別売りのVDAS-Fが含まれています 独自の計算式入力やレイアウト変更が可能 VDAS-F（別売）の画面図 システム参考図　クリックすると拡大します スチームエンジン参考図　クリックすると拡大します  　   コンピュータ接続オプション（別売） 　VDAS-F データ自動収集システム 実験計測データ（温度、流量、圧力、角度、揚力、抗力、回転数、トルク等）をリアルタイムにコンピュータへ表示し、収集されたデータを計算・図表化する事ができます。     TD1050仕様 寸法・重量 ：W1000 x D800 x H1700、約190kg 電　源 ：単相AC200V/40A、50/60Hz ボイラ最大圧力 ：350kPa（安全弁設定400kPa） ボイラー水位レベル ：ガラス製サイトゲージ ヒータ ：投入式ヒータ2個、温度スイッチ付き ヒータ出力 ：3kW x2個 スチームエンジン ：2気筒、26cc、内径25.4mm、ストローク25.4mm エンジン最大出力 ：約90W（2000rpm時）  エンジンオイル ：運搬時は腐食防止のため、ENSISオイルを入れています。 　通常使用時には、20W/30または20W/50のエンジンオイルをご使用ください。 バルブ潤滑装置用オイル ：スチームシリンダーオイル、ギヤオイル（MORRIS460、シェルオマラS2G） 　動粘度　＠40℃-約460（mm2/s）、＠100℃-約31（mm2/s） エンジン負荷装置 ：ベルト摩擦式 　回転数（rpm）、トルク（Nm）、出力（W）デジタル表示 熱電対 ：K型熱電対x4ヶ所　デジタル表示 　ボイラー内、熱量計、コンデンサ冷却水入口・出口 絞り熱量計 ：1個（ボイラ出口） 冷却水流量計 ：面積式流量計  安全設備 ：ヒータ過熱防止サーマルスイッチ 　ボイラ過圧防止安全弁400kPa（約350kPaから作動） 付属品 ：メスシリンダーとストップウォッチ（凝縮水量計測用） 　実験要領書 必要設備 ：不純物の少ないきれいな水 　給水温度　1.5℃~15℃を推奨 　給水量　1.5~2.5L/min 　給水圧力　0.2bar~3bar 　排水設備（床面排水溝） ノイズレベル ：約78ｄB（操作者位置） 操作温度環境 ：+5℃から+40℃     メンテナンス スチームエンジン エンジンを1週間以上使用しない場合は、機器内の水を慎重に排出し、オイルが補充されていることを確認してください。シリンダーを含むすべての可動部品に少量のオイルを塗布してください。   バルブ潤滑装置へには水が溜まります。実験前に毎回水を排出し、オイルを充填してください。約15分間の潤滑が可能です。     給水ポンプ 40時間程度使用後にオイルレベルを確認してください。（毎日使用している場合は毎週） 約6ヶ月使用したらオイルを交換してください。             TD1050配線参考図 TD1050実験装置のスチームプラント ランキンサイクル解析図           TD1050　全体参考写真       ランキンサイクルとTD1050サイクル参考図   代表的なランキンサイクルでは、エンジンまたはタービンが給水ポンプを回転させる閉サイクルプラントで、凝縮された蒸気はポンプに再循環されます。TD1050システムはランキンサイクルに基づいていますが、凝縮水は廃棄される開サイクルプラントです。           水のT-ｓ線図 圧力が相変化に与える影響　参考図 ランキンサイクルの解析参考図               T-S線図における乾き度参考図 乾き度は、蒸気中の水蒸気量を示します 絞り熱量計参考図 熱量計から出る蒸気の比エンタルピーは、 入ってくる蒸気の比エンタルピーと等しくなります             ウィランズ線図参考図 蒸気流量と、蒸気を使用して生成される電力のグラフ ウィランズ線と圧力線参考図                                     エンジンヘッドのバルブリンク機構 写真は保護カバーは外された状態 水タンク参考写真          クリックすると拡大します 〒226-0024　神奈川県横浜市緑区西八朔町149-8 TEL:045-937-5188　FAX:045-937-5199 E-Mail:office@megachem.co.jp Copyright 2013 MEGACHEM CO.,LTD. All Rights Reserved
