TD360の後継装置となります。
2025年より装置形状等が変更され、TD1360Vとして販売開始します。 |
| |
| |
隣接する流体と固体間の熱エネルギーを伝える現象（熱交換）を実演し、流量や温度差による影響を検証する卓上型実験装置です。異なる種類の熱交換器（別売）は容易に組み換えができるように設計され、各種熱交換器の性能、熱伝達率を比較できます。
5種類の熱交換器（別売）のいずれかを取付けて実験を行い、熱水システムと冷水システム、流量調整バルブと流量計で構成され各部温度と流量はデジタル表示されます。熱水システムはPID制御されたヒータ付タンクとポンプ、水位計で構成されており、温度と流量を安定させます。
別売の熱交換器（熱水と冷水）4種類は、伝熱面積（0.02m2）と壁厚(1mm)が全て同じになっているので、各交換器の比較を容易に行う事ができます。また、TD1360e（別売）は熱水と風洞を流れる空気の熱交換実験ができます。
付属のソフトウェア（VDAS）を利用して各種計測データをPC（別売）にリアルタイム表示し、実験データを効率よく収集することができます。 |
| |
 |
 |

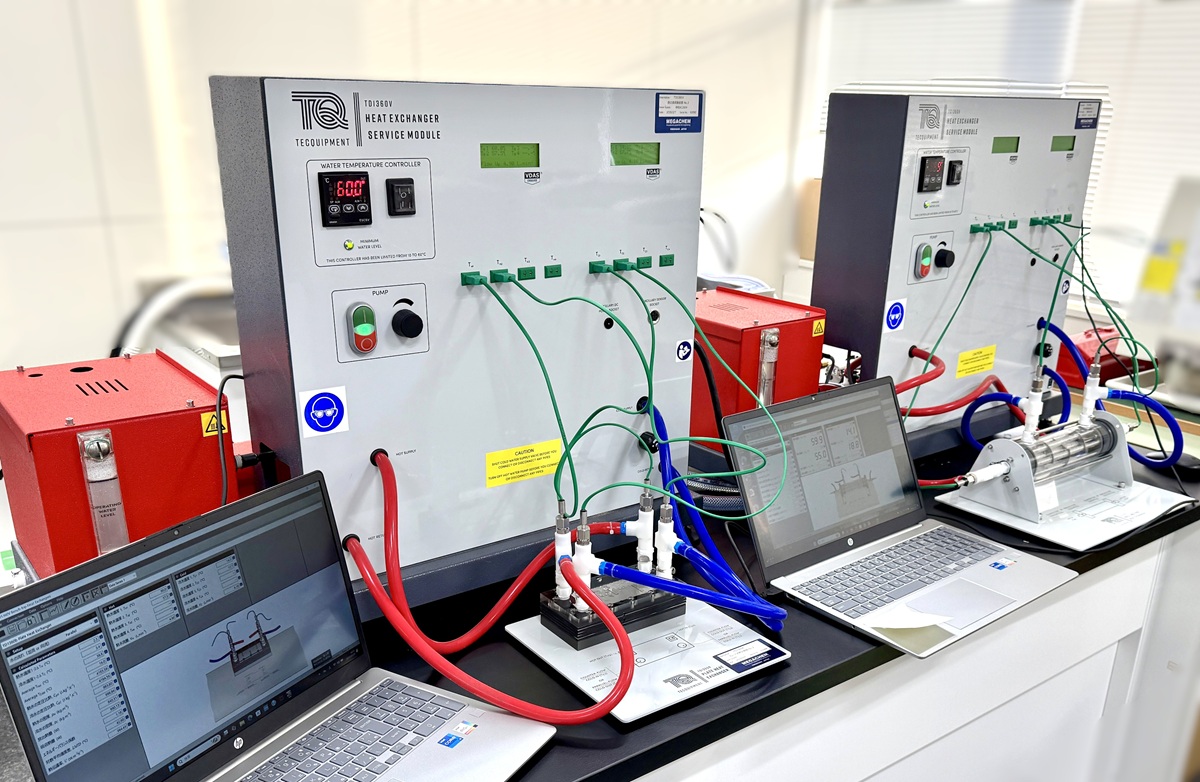

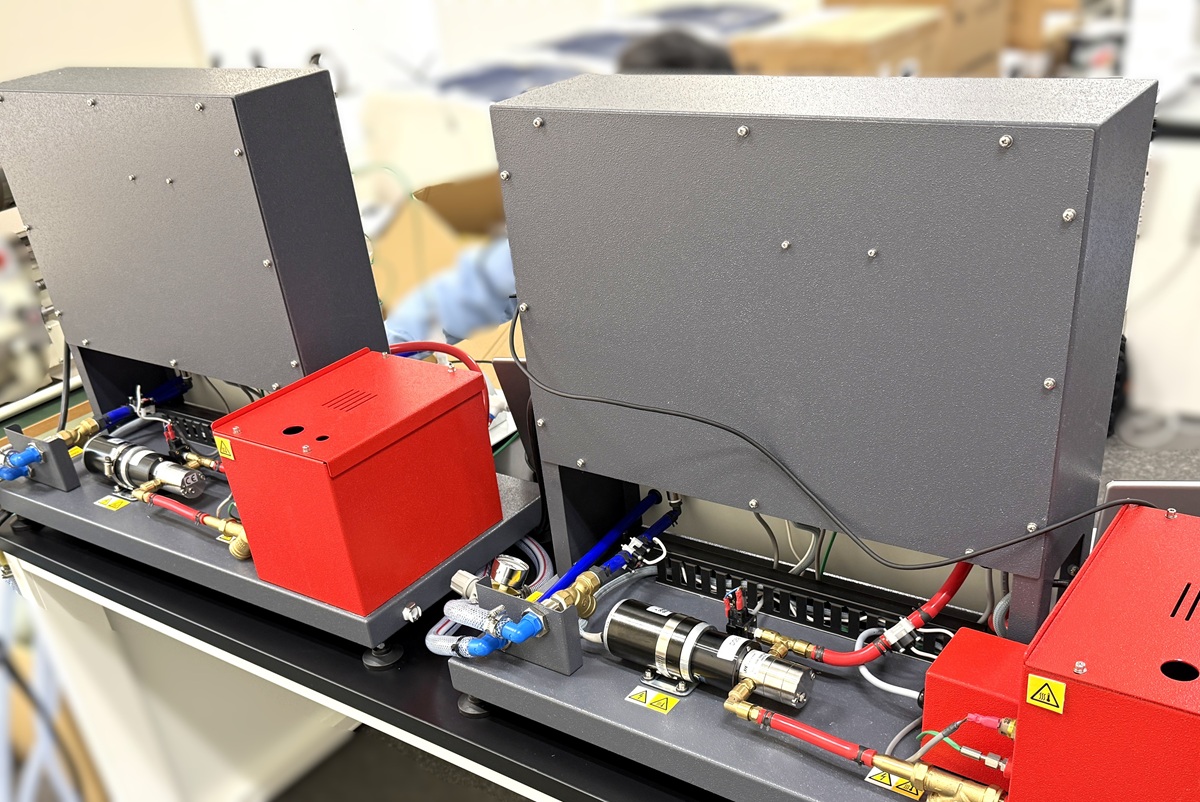

参考写真 クリックすると画像が拡大します
上記写真の下スペースに別売り熱交換器TD1360a~eをセットします
|
| |
| |
| |
|
|
|

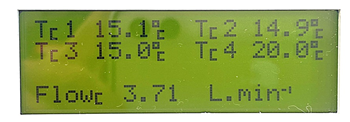

デジタル表示参考写真、温度及び流量を表示
|
| |
|
| |
独自の計算式入力やレイアウト変更が可能

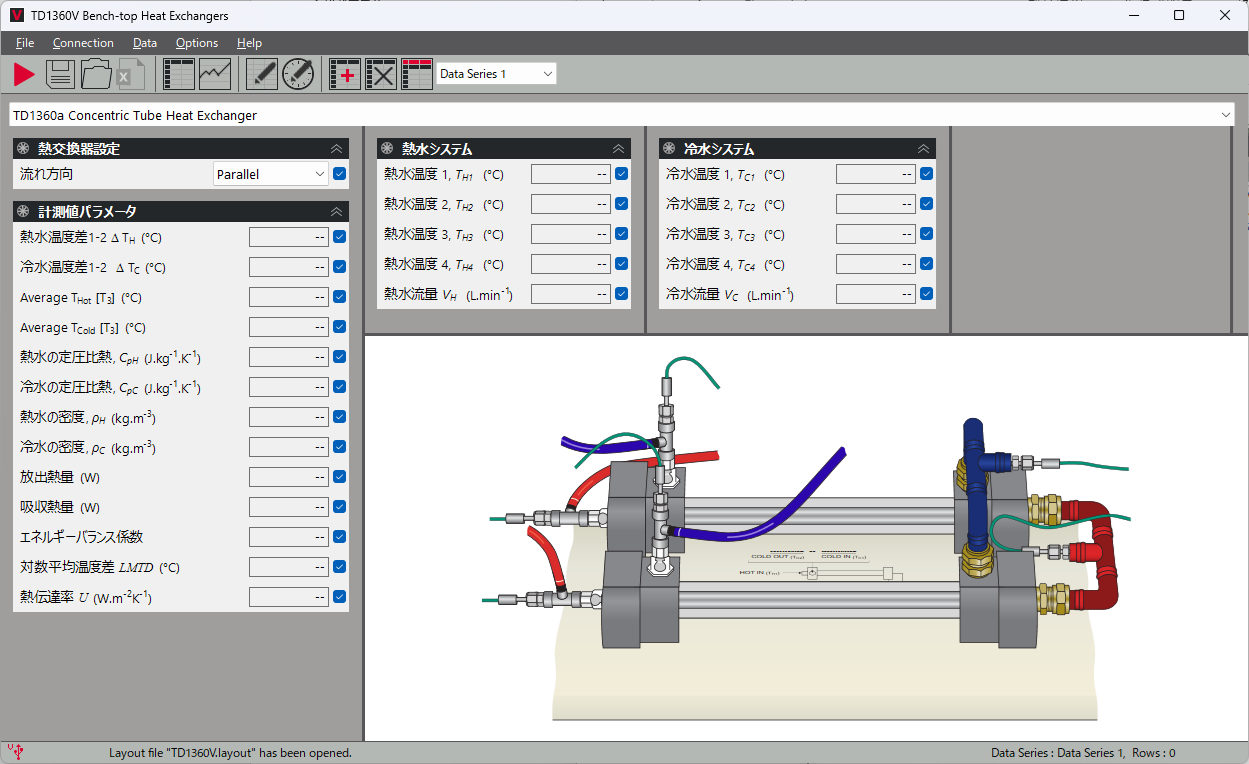

VDASソフトウェア（付属品）参考画面
クリックすると画像が拡大します |
| |
コンピュータ接続オプション（別売）
|
| VDAS-elab |
リモート実験システム |
| 実験室と離れた場所にいる学生をネットワーク環境（WiFi）を利用してリアルタイムにつなぐ包括的なICTソリューションです。 |
|
|
| |
主な実験内容：
 2重管式・プレート式・多管円筒式熱交換器実験項目
流量を変化した際（並流と逆流時）の通過熱量と平均温度効率から熱伝導率を算出
温度を変化した際（並流と逆流時）の通過熱量と平均温度効率から熱伝導率を算出
熱伝達率 、総括伝熱係数 （並流 ・向流 ）、 熱貫流率、 境膜伝熱係数 、レイノルズ数の計算
対数平均温度 、伝熱面積対数平均 、熱収支の計算
タンクジャケット（コイル）式熱交換器実験項目
タンク一定容積（ジャケット加熱又はコイル加熱）における通過熱量、対数平均温度から熱伝導率を算出
一定流量（ジャケット加熱又はコイル加熱）における通過熱量と平均温度効率を算出
タンク内撹拌における対数平均温度、熱伝導率の算出と撹拌出力（％）による平均温度効率の比較
空冷式熱交換器実験項目
水から空気への熱伝達、対数平均温度差、水温の影響、水と空気流量の影響
|
| |
| |
| |
| TD1360V 仕様 |
|
| |
|
| 寸法・重量 |
：W840 x D630 x H680mm, 約35kg |
|
熱水システム |
|
| 流量計測 |
：タービン式流量センサ |
|
熱水タンク |
：約7.5L |
|
熱水・冷水流量デジタル表示 |
|
ヒータ出力 |
：2.75kW |
| 温度計測 |
：K型熱電対接続口8ヶ所、デジタル表示 |
|
熱水温度 |
：最大60℃ |
| 周辺温度環境 |
：+5℃から+40℃ |
|
温度調節 |
：PID制御 |
|
|
|
最大流量 |
：約4L/min |
| 必要設備 |
|
|
流量調整 |
：ポンプ可変式 |
| 電 源 |
：単相AC200V/15A, 50/60Hz |
|
安全機構 |
：低水位、過温度保護装置付 |
| 実験デスク |
：W1000 x D700 mm以上 |
|
|
|
| 給水 |
：不純物の少ない給水源、排水設備 |
|
冷水システム |
|
| |
給水温度 5℃～20℃推奨※ |
|
最大流量 |
：約4L/min |
| |
給水量 約5L/min以上 |
|
流量調整 |
：バルブ式 |
| |
給水圧 1~3bar |
|
|
|
| |
|
|
|
|
|
※この給水温度範囲外では、取扱説明書に沿った適正な実験データを得る事ができません。 |
|
|
| |
| |
オプション（別売）
※実験にはいずれかの一つの装置が必ず必要です。
|
| |
| |

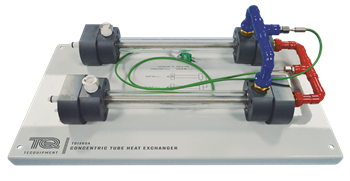

| TD1360a 2重管式熱交換器 |
|
| |
|

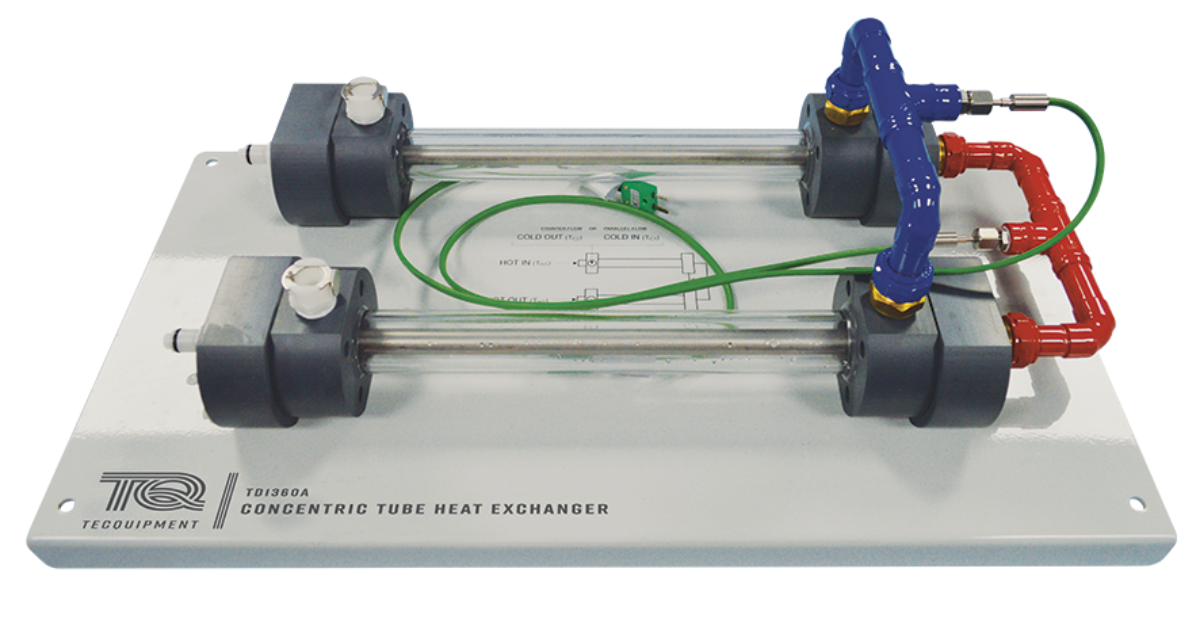

クリックすると画像が拡大します
|
これは最も単純な熱交換器です。φ30mm透明管とφ12mmステンレス管の2重構造になっており、内側のステンレス管に熱水、外管には並流又は向流で冷水が流れます。
この熱交換器は2組の同じ部品が中間パイプで連結されており、中間点2ヶ所と出入り口4ヶ所の温度測定を行います。こうすることで、熱伝導中の流体温度変化をより明確にした実験結果が得られます。
|
| |
|
 |
 |

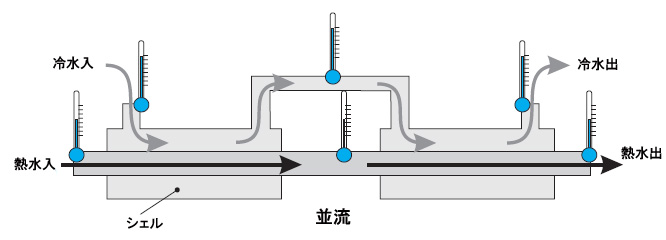

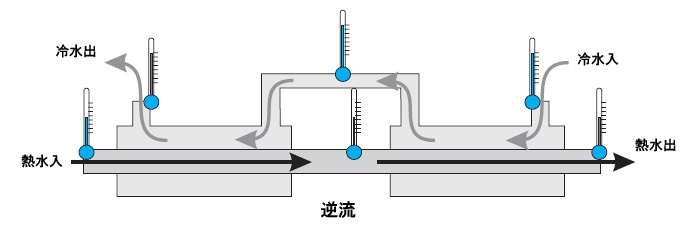

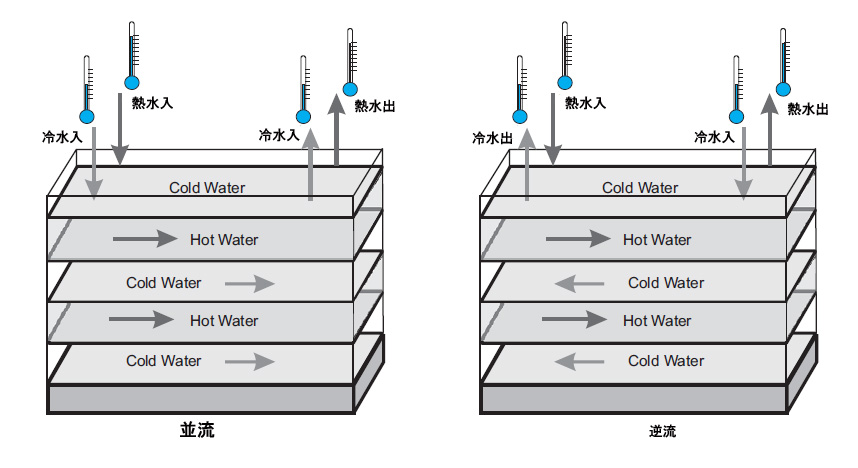

| 内部構造図 クリックすると画像が拡大します |
| |
| |
| TD1360a 仕様 |
|
| 寸法・重量 |
：W500 x D260 x H160mm, 約5kg |
| 外側透明アクリル管 |
：外径30mm、内径20mm |
| 内側ステンレス管 |
：外径12mm、内径10mm、壁厚1.0mm |
| ステンレス管長さ |
：530mm |
| 伝熱面積 |
：0.02m2 |
| 温度計測 |
：2ヶ所 熱水及び冷水中間部（TD1360aに付属）
4ヶ所 熱水・冷水出入口（TD1360Vに付属） |
|
|
| |
| |

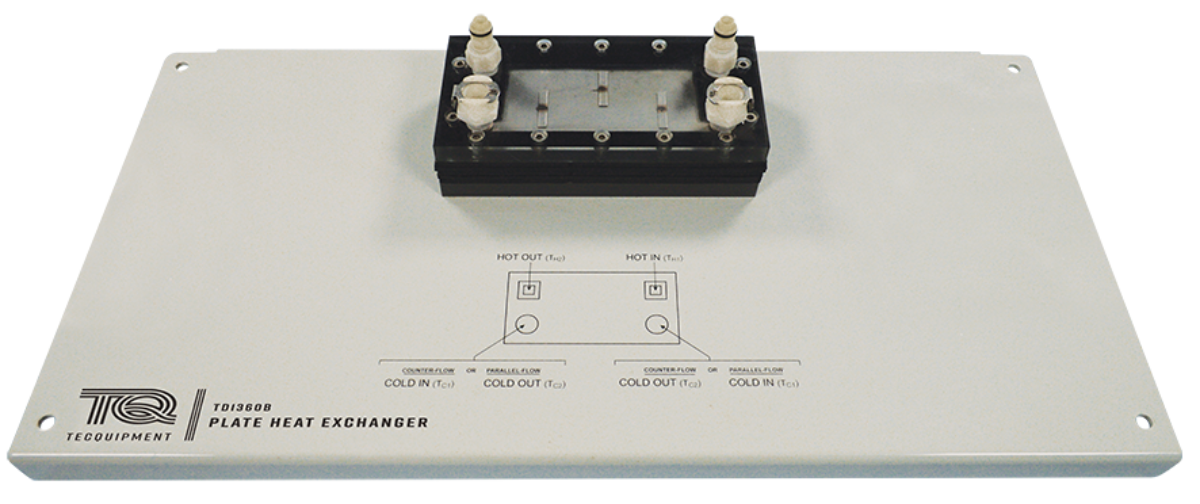

| TD1360b プレート式熱交換器 |
|
| |
|

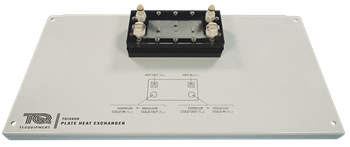

クリックすると画像が拡大します
|
ステンレス製プレートによって5層に隔てられた熱交換器です。
プレートとガスケットの側には、熱水と冷水を供給するための接続口が用意され、各プレート間で熱が伝達されます。

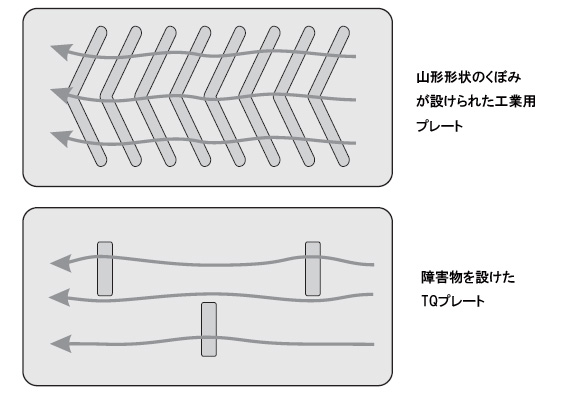

プレートの表面には熱伝導を向上させるためのくぼみ等が設けられています。プレート型熱交換器はコンパクトなので、スペースの限られた製品への応用に向いています。
|
| |
|
 |
 |
| 内部構造図 クリックすると画像が拡大します |
|
| |
| |
| TD1360b 仕様 |
|
| 寸法・重量 |
：W500 x D260 x 110mm, 約3.5kg |
| 内部プレート |
：ステンレス製 4枚（各面積0.005m2）、プレート厚1.0mm、表面加工付 |
| 伝熱面積 |
：0.02m2 |
| 温度計測 |
：4ヶ所 熱水及び冷水出入口（TD1360Vに付属） |
| トップカバー |
：透明 |
| スペーサ |
：EPDMラバープレートスペーサ |
|
| |
| |

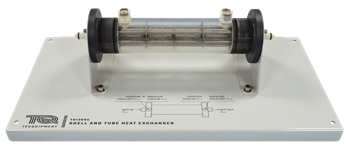

| TD1360c 多管円筒式熱交換器 |
|
| |
|

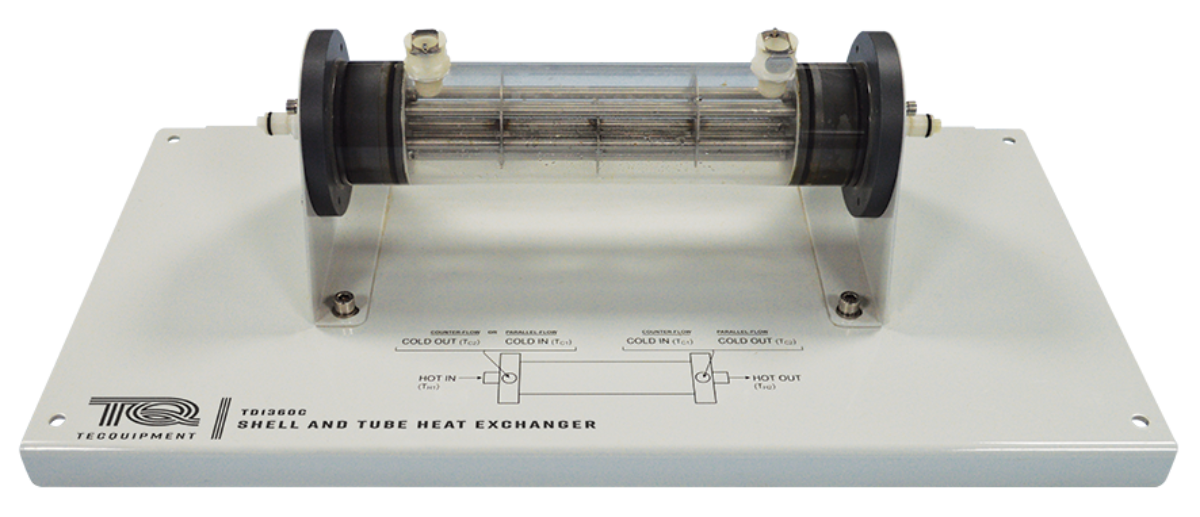

クリックすると画像が拡大します
|
一般的に使われている熱交換器です。コンパクトな上に、他の機構と比べて高圧で使用する事ができます。
外側透明管が数本の小型ステンレス管を囲んでおり、冷水が透明管内を流れると共に、熱水が数本のステンレス管内を流れることで熱が伝導されます。またステンレス管周りの調整板は水の流れを制御します。 |
| |
|

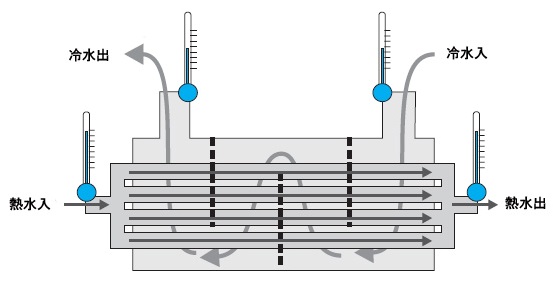

並流時 |

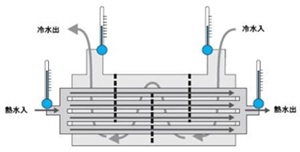

向流時 |

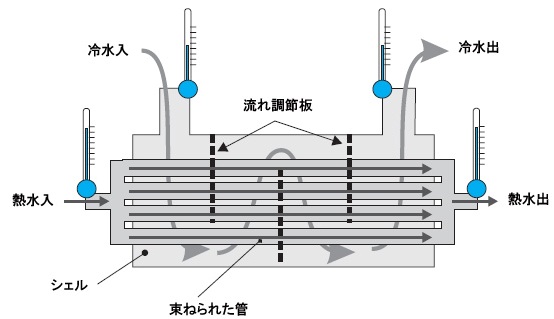

| 内部構造図 クリックすると画像が拡大します |
| |
| |
| TD1360c 仕様 |
|
| 寸法・重量 |
：W500 x D260 x 150mm, 約2.5kg |
| 外側透明管 |
：外径60mm、内径50mm |
| ステンレス管 |
：6本、外径6mm、内径4mm、壁厚1.0mm、流れ調整板3枚 |
| 伝熱面積 |
：0.02m2 |
| 温度計測 |
：4ヶ所 熱水及び冷水出入口（TD1360Vに付属） |
|
|
| |
| |

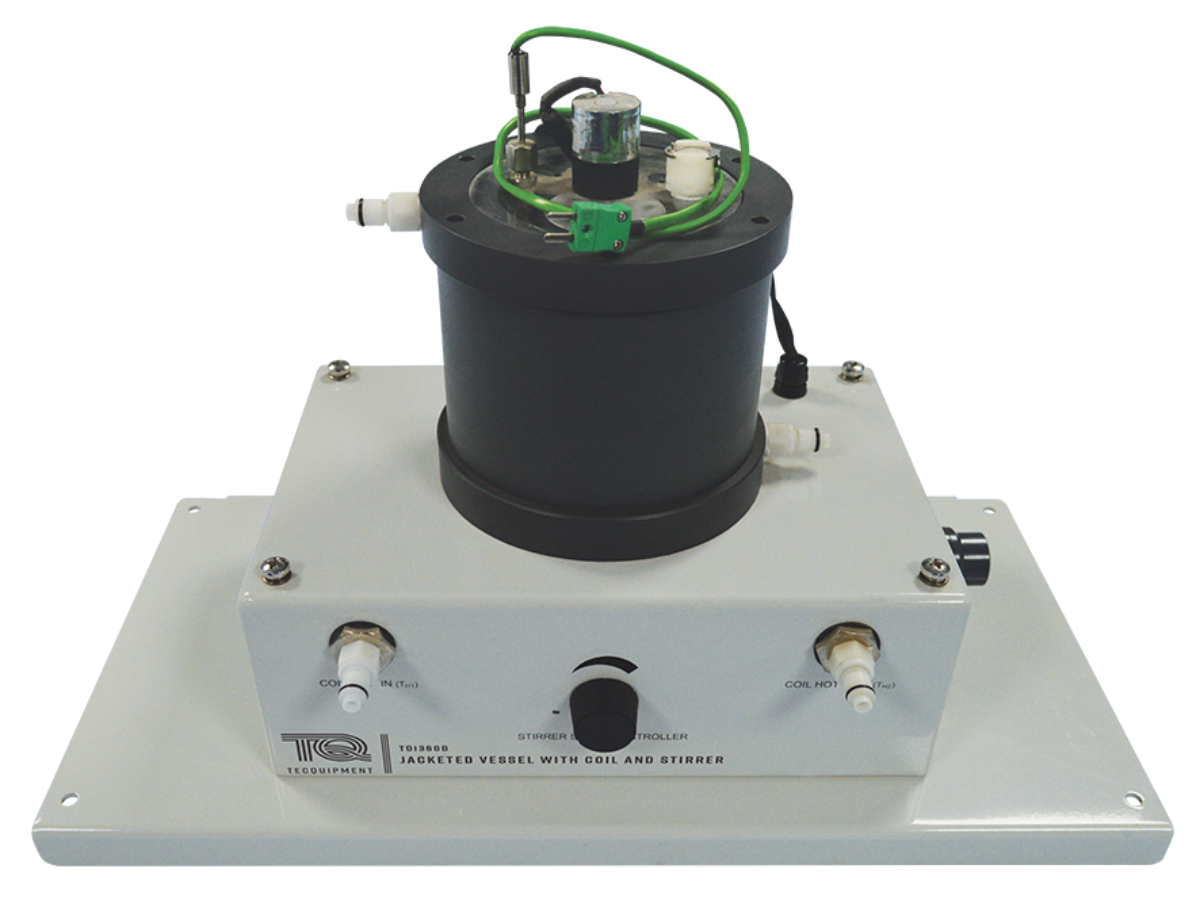

| TD1360d タンクジャケット（コイル）式熱交換器 |
|
| |
|
クリックすると画像が拡大します
|
プロセス産業で広く使われている熱交換器を模擬したものです。
タンクのジャケットに熱水を供給してタンクジャケット式熱交換器として利用したり、タンク内のコイルに熱水を供給してタンクコイル式熱交換器として利用した熱伝導実験ができます。
付属の熱電対1個はタンク内部の温度を測定します。また電動式撹拌機は、撹拌が熱伝達にどのように影響するかを明らかにするでしょう
|
| |
|
| |
|
| TD1360d 仕様 |
|
| 寸法・重量 |
：W500 x D260 x 350mm, 約6.5kg
|
| 容器外側 |
：UPVC製、外径140mm、内径127mm |
| 容器内側 |
：ステンレス製、外径101mm、内径99mm、壁厚1.0mm |
| コイル |
：ステンレス製、外径6mm、内径4mm、壁厚1.0mm |
| 容器容量 |
：約0.5L(オーバーフロー位置で) |
| 伝熱面積 |
：約0.02m2（ジャケット、コイル共に） |
| 温度計測 |
：1ヶ所 ジャケット内水温（TD1360dに付属）
4ヶ所 熱水及び冷水出入口（TD1360に付属） |
| 撹拌器 |
：速度コントローラ付電気モータ駆動 |
| 熱電対 |
：１ヶ所（タンク内部） |
|

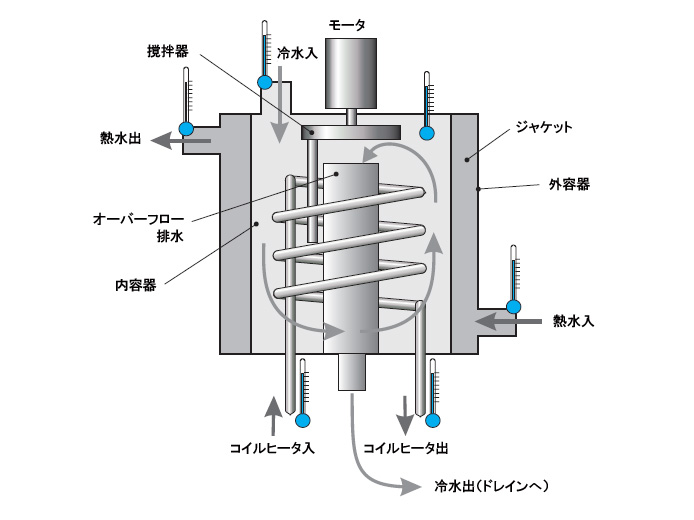

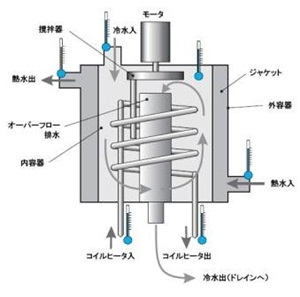

内部構造図
クリックすると画像が拡大します |
|
|
| |
| |
| TD1360e 空冷式熱交換器 |
|
| |
|
自動車や冷暖房空調設備のラジエータ等で広く使われている熱交換器を模擬したものです。
ダクト内に配置されたチューブ式熱交換器に熱水を流し、流れる空気と熱交換を行います。ダクト内空気量は排出口のディスクプレート位置で調整し、ダクト出入口温度と空気流量を計測します。 |
| |

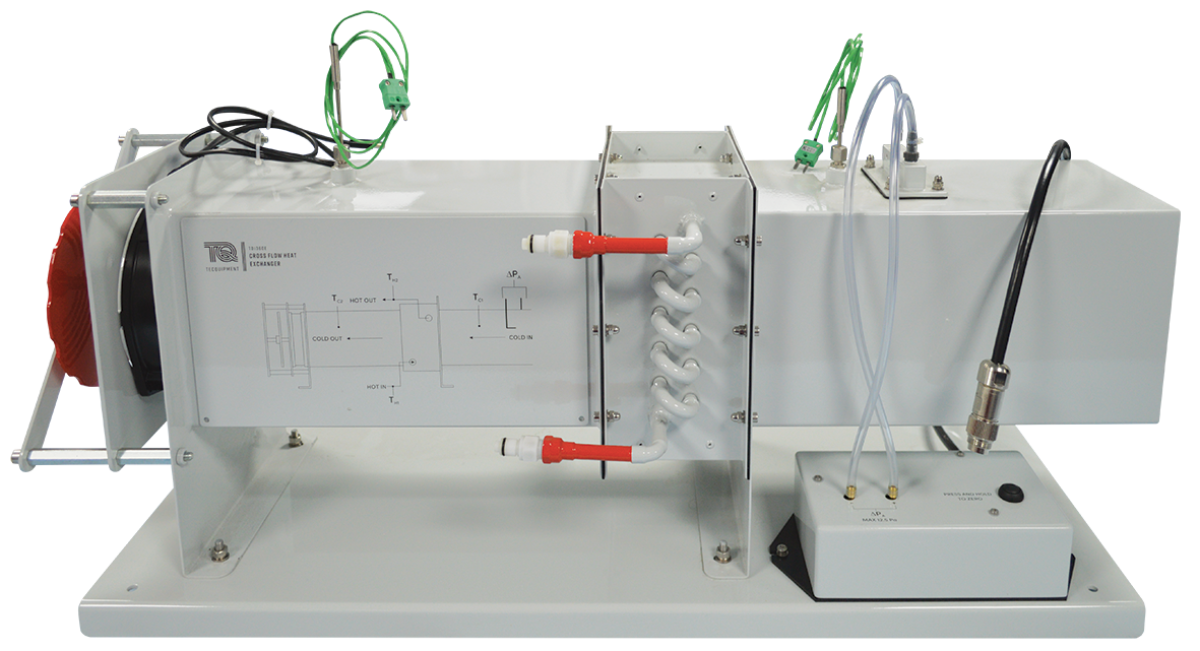

クリックすると画像が拡大します
|
| |
|
| |
|
| TD1360e 仕様 |
|
| 寸法・重量 |
：W840 x D260 x H450 mm, 約13kg
|
| ダクト内径 |
：152 x 156 mm
|
| ダクト断面積 |
：0.023712 m2
|
| 熱交換器 |
：銅管12本 |
| 伝熱面積 |
：約0.47m2 |
| 空気流量調整 |
：ディスクスライド式 |
| 空気流量計測 |
：差圧センサ式 デジタル表示 |
| 温度計測 |
：2ヶ所 熱水出入口（TD1360Vに付属）
2ヶ所 ダクト出入口 |
|
|
| |

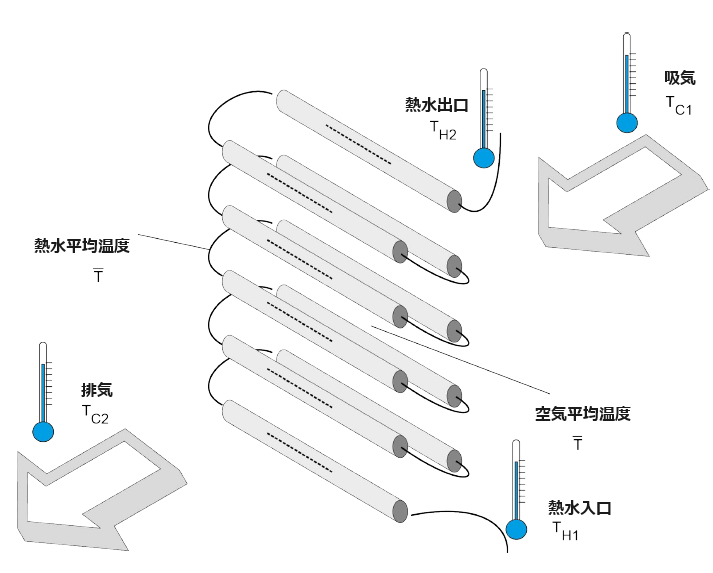

内部構造図
クリックすると画像が拡大します |
| |
 |
 |

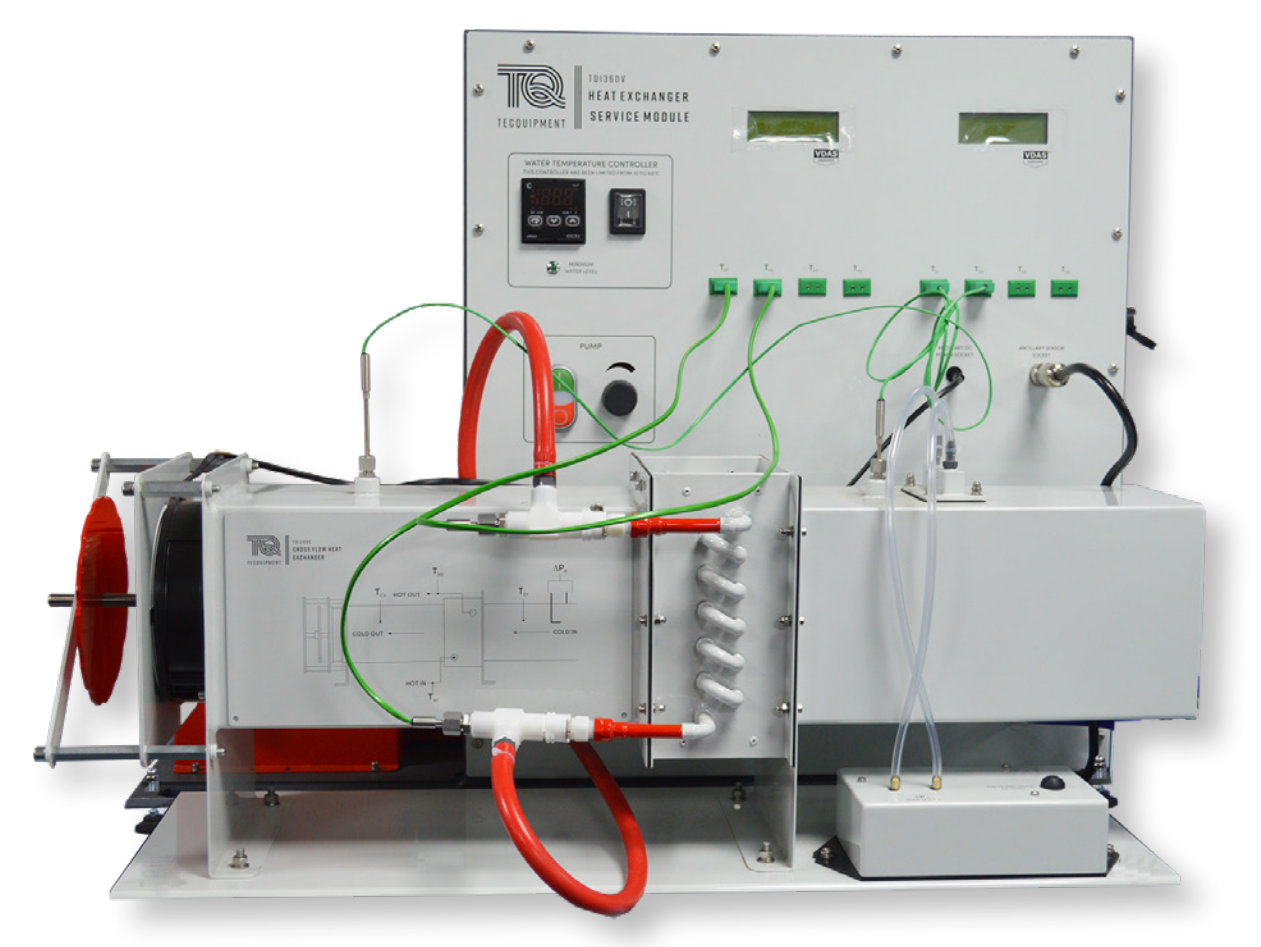

| TD1360Vへ取付けた参考写真 |

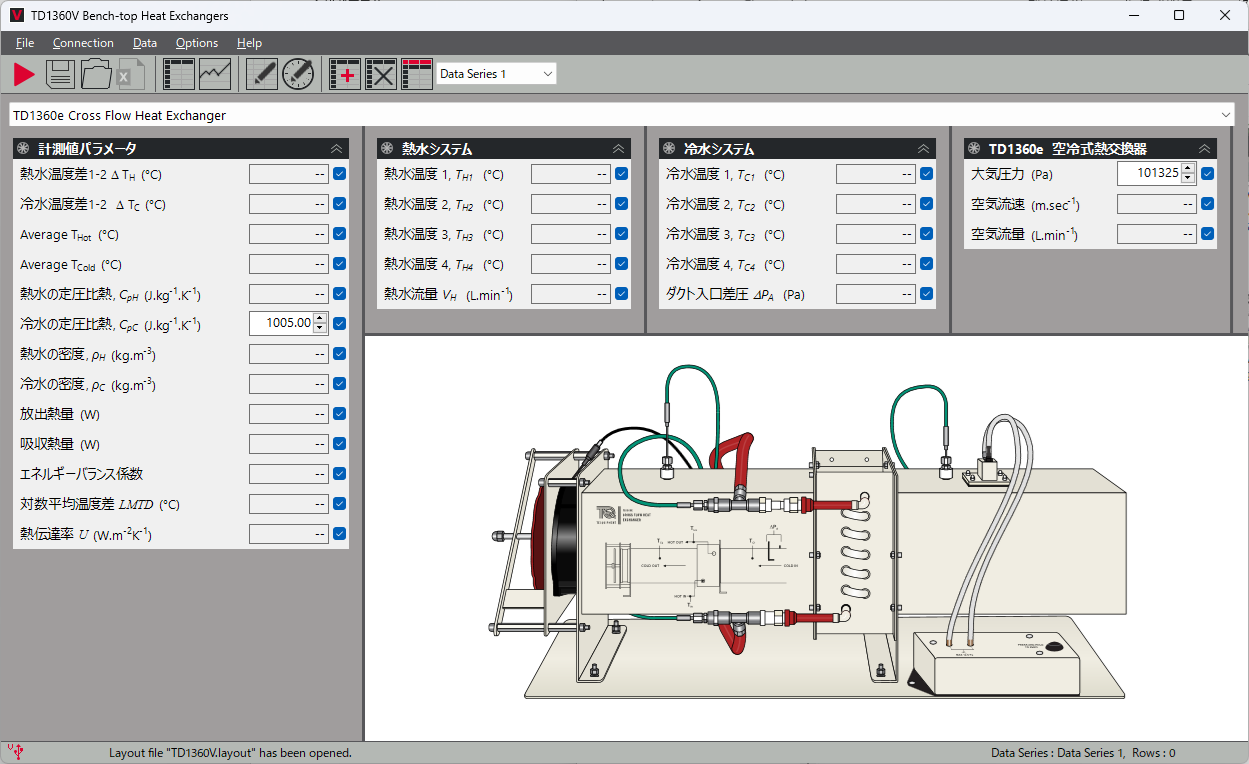

TD1360e ソフト画面参考図 |
|
|
クリックすると画像が拡大します
|
|
| |
| |
| |
|
| |
|
| 旧モデルTD360+360a参考動画 2重管式熱交換器のセットアップ |
|
| |
| |
