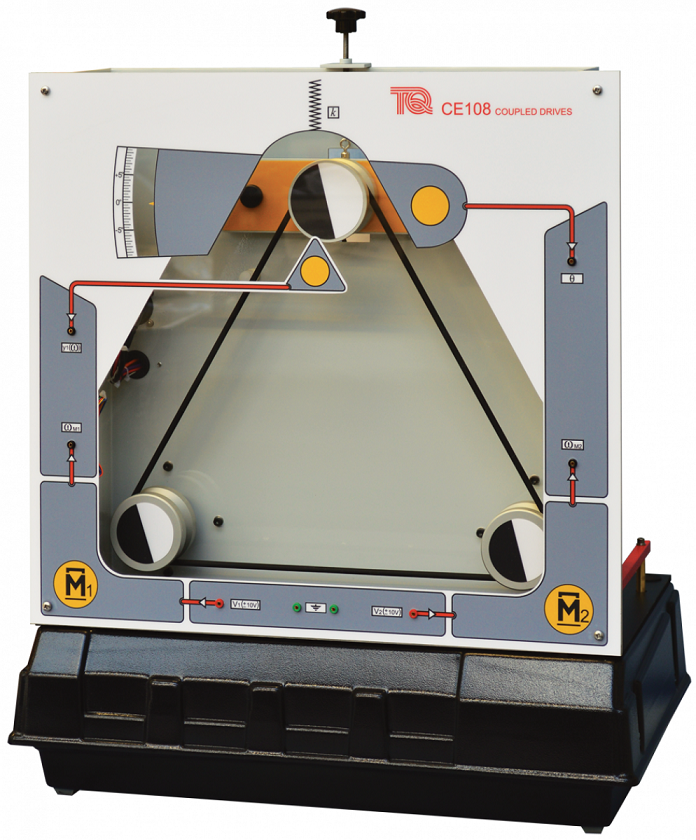

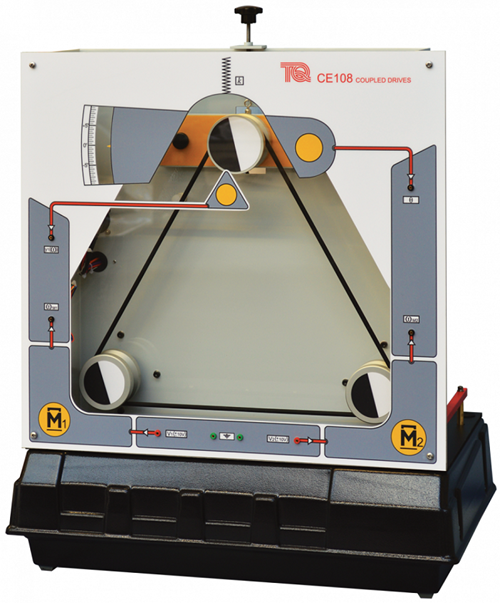

CE108　従動システム制御実験装置
Coupled Drives Apparatus TecQuipment社　制御工学実験装置サイトへ



クリックすると画像が拡大します


従動システム、連結駆動の速度と張力を制御するための卓上型実験装置です。

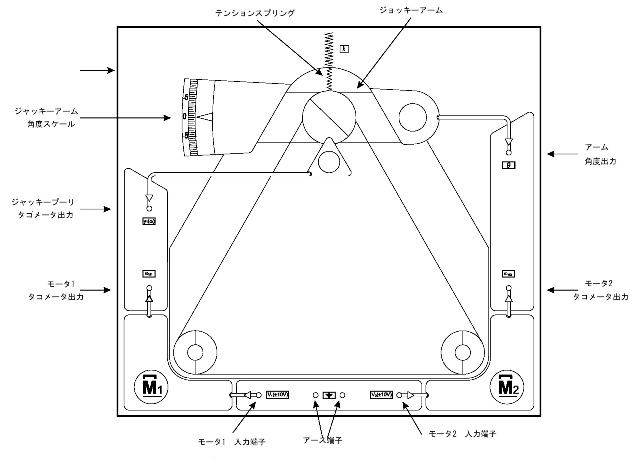

2個のモータ付きプーリと1個の張力調整（手動）付きプーリ、速度センサで構成されています。
モータトルクを変化させて速度又は張力の単独制御、速度＆張力の同時制御を実験します。
このような制御技術は磁気テープや織物、製紙機械などで実用されています。　

※制御実験装置の取扱説明書及びソフトウェアは全て英語仕様となっておりますので予めご了承ください。


寸法・質量
 ：540ｘ330ｘ625mm　約26.4Kg
電源 ：AC110/240V, 1A, 50/60Hz
入力 ：DC0～10V
　モータ1（DC0～±10V）
　モータ2（DC0～±10V）
出力 ：DC0～10V
　モータ1速度
　モータ2速度
　ベルトテンション（DC0～±10V）
　ジョッキープーリ速度（DC0～±10V）
実験環境

：室温+5~+40℃

　相対湿度31 ℃未満で80%以下、31 ℃以上では直線的に低下し、
　40℃で50％未満


必須オプション（別売）
※実験を行うために少なくとも下記の内1台を選択して下さい。
　CE120 コントローラ
制御実験装置をアナログ制御するための制御ブロックとPC（別売）接続用インターフェースです。

　CE122 デジタルインターフェース
PC(別売)と制御実験装置を接続するためのインターフェースです。


コントローラ(CE120)及びデジタルインターフェース(CE122)には、ソフトウェア（CE2000）が標準装備されています。

CE2000ソフト参考画面（CE120,CE122付属品）

CE120コントローラ　



CE122デジタルインターフェース

推奨オプション（別売）
　OT1 　光学式タコメータ



クリックすると画像が拡大します
