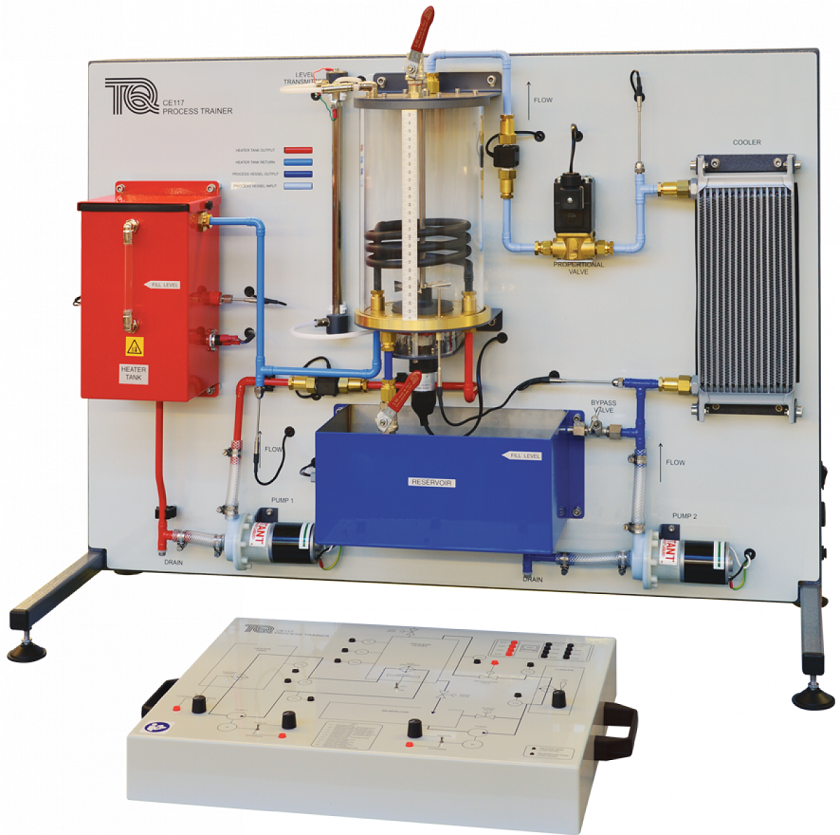

CE117 プロセス制御実験装置 Process Trainer



クリックすると画像が拡大します

流量、水位、圧力、温度の4つの基本プロセス制御が実験できる卓上型教育用実験装置です。

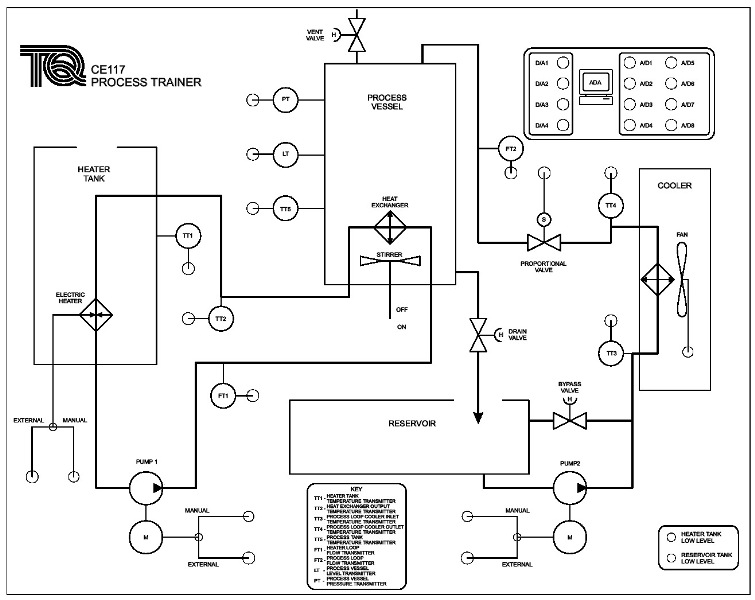

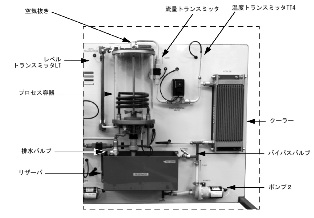

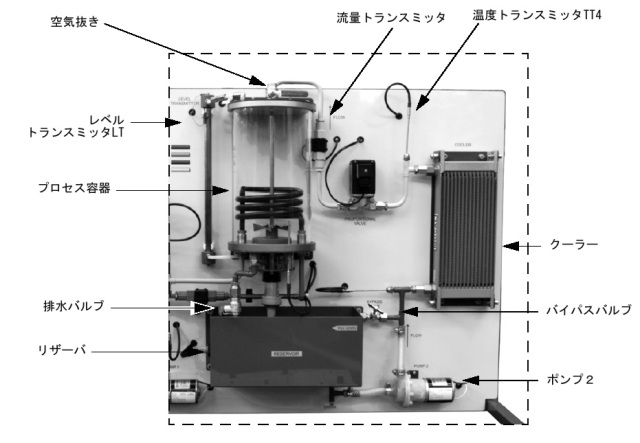

攪拌機、温度センサ、圧力センサ、熱交換器、逃し弁が付いたプロセス容器、熱交換器と繋がれた2経路の配管と2個のポンプを備えた実験モジュールとポンプ速度、クーラーファン速度、ヒータ電力、攪拌機の調整とPCインターフェースを備えた制御モジュールで構成されています。

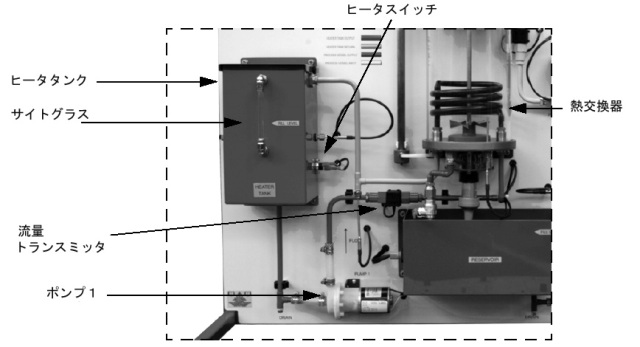

配管の一方は加熱ヒータと循環ポンプの加熱経路、もう一方はクーラ(凝縮器)とファン、循環ポンプで構成された冷却経路です。

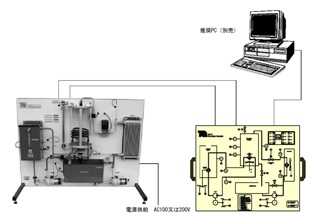

制御モジュールとPC(別売)を接続して遠隔操作、データ収集ができます。制御とデータ収集用のソフトウエア(CE2000)はCE117に標準装備されています。
比率制御、カスケード制御、インタラクティブ制御、フィードフォワード制御を含む基本的実験を行います。



【必須補助装置】(別売)
 CE2000ソフトウェアに適合するコンピュータ
CD-ROMドライブ付、USB接続口x2
Microsoft Windows XP, Vista, 8又は10 15MB以上の空きスペース。
USB接続口x2は、CE2000に付属されるドングル接続とリアルタイム制御及びデータ収集のための接続口(CE120やCE122、CE117への接続)として利用されます。

【実験項目】

流量制御
水位制御
圧力制御
温度制御
比率制御
カスケード制御
多ループ制御
干渉制御ループ



寸法・質量
実験モジュール : 800x1000x450mm  約40Kg
制御モジュール : 80x500x370mm  約7Kg
供給電源 : AC110/240V  50/60Hz



クリックすると画像が拡大します



制御モジュール図
クリックすると画像が拡大します


 参考動画(英語)
