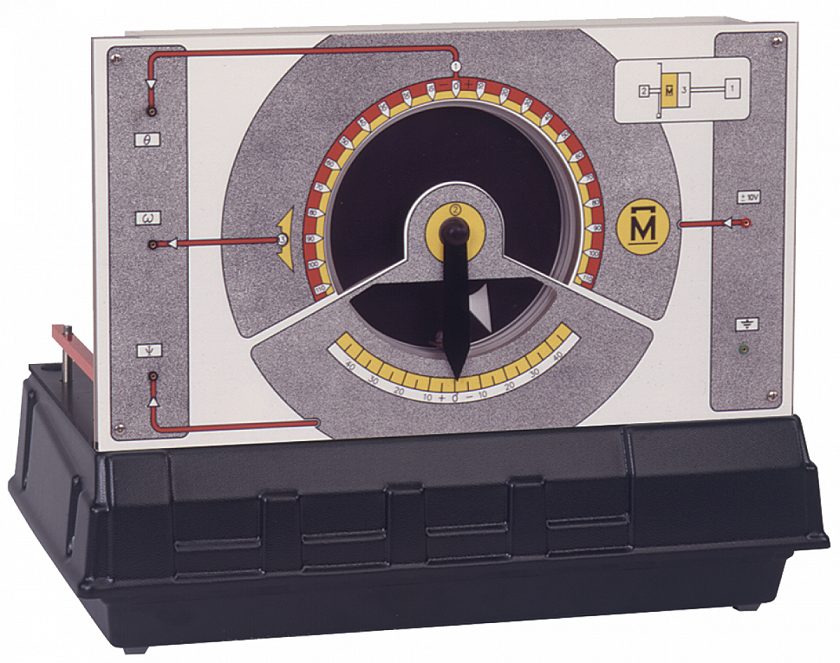

CE109 ボール&フープ制御実験装置 Ball & Hoop Apparatus



クリックすると画像が拡大します

サーボモータにより回転するフープの回転速度と角度、フープの内側を転がるボール位置を制御するための卓上型実験装置です。
サーボモータと回転フープ、鋼製ボール、位置センサで構成されています。
フープ回転速度、回転角度はモータによって制御され、鋼製ボールの位置をセンサが測定します。フープがある角度で位置制御されると、ボールは円筒振子のような動きをします。
このような制御技術は燃料タンカーや航空機ミサイル燃料貯蔵システムなどに実用されています。

※制御実験装置の取扱説明書及びソフトウェアは全て英語仕様となっておりますので予めご了承ください。


【必須補助装置】(別売)
※実験を行うために少なくとも下記の内1台を選択して下さい。
 コントローラ CE120
制御実験装置をアナログ制御するための制御ブロックとPC(別売)接続用インターフェース

 デジタルインターフェース CE122
PC(別売)と制御実験装置を接続するためのインターフェース

コントローラ(CE120)、デジタルインターフェース(CE122)には、ソフトウェア(CE2000)が標準装備されています。
寸法・質量
:540x330x420mm 約18.7Kg
供給電源 :AC110/240V, 1A, 50/60Hz
入力 :DC0~10V
 モータ制御信号(DC0~±10V)
出力 :DC0~±10V
 フープ回転角度(DC0~±10V)
 フープ回転速度
 ボール位置


【実験項目】

サーボ制御システムの設計と解析
輸送時の液体スロップの挙動が制御システム設計に及ぼす影響
液体スロップの解析とモデル化
制御システム解析における’極ゼロ(ポールゼロ)’の利用

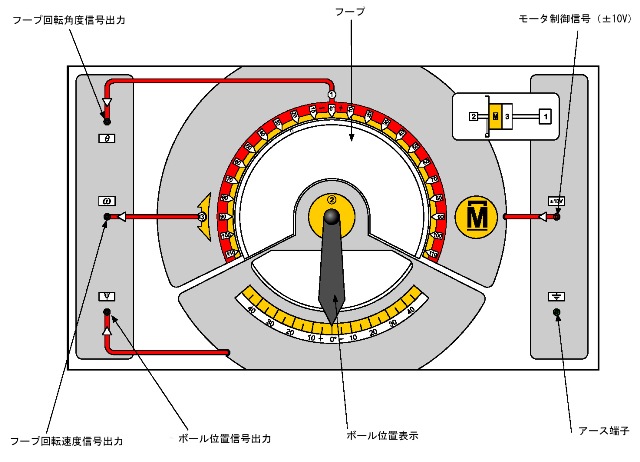

クリックすると画像が拡大します
