STS10 2ピンアーチ実験装置
TecQuipment社 構造力学実験装置サイトへ



STS10参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットとコンピュータが含まれています

2ピンアーチ構造における鉛直荷重と水平反力の関係、特性を実験します。
アーチの一方はピン支点、反対側はローラ支点となっており、STSベースユニット(別売)に付属されるVDASソフトウェアが、アーチ右端部の水平反力(N)をリアルタイムに表示します。
また、VDASソフトウェアでは支点間長さ、荷重を変えて支点反力と水平反力の理論値シミュレーション実験が行えます。
実験には、STSベースユニット(別売)とコンピュータ(別売)が必要です。

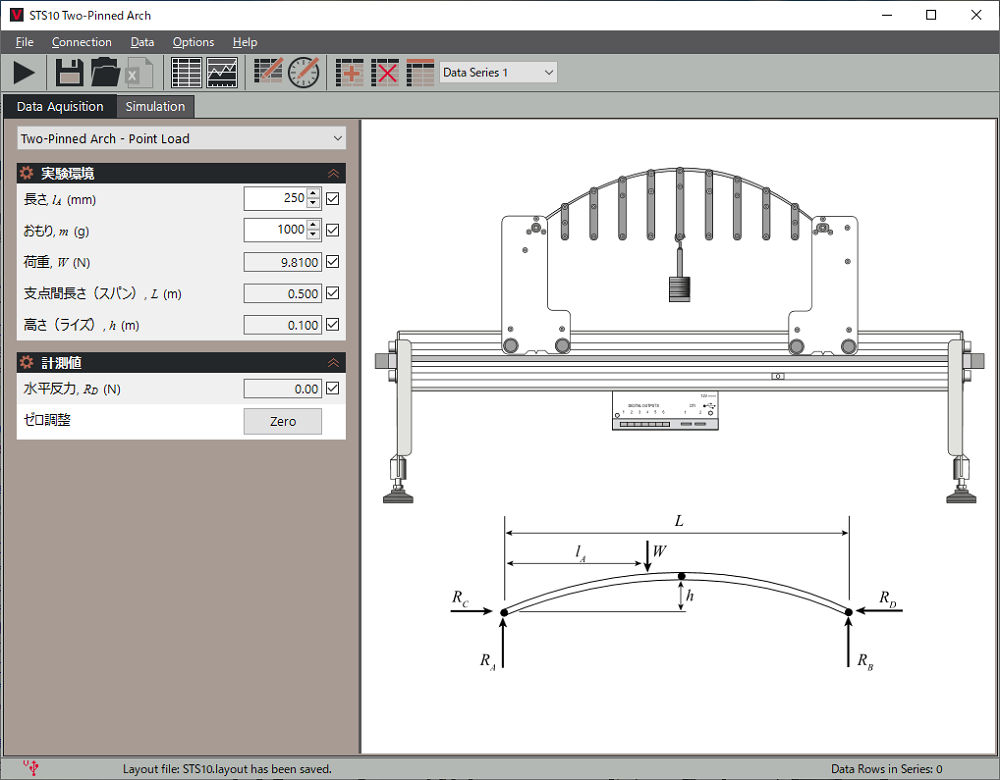

集中荷重実験 ソフト参考画面 等分布荷重実験 ソフト参考画面

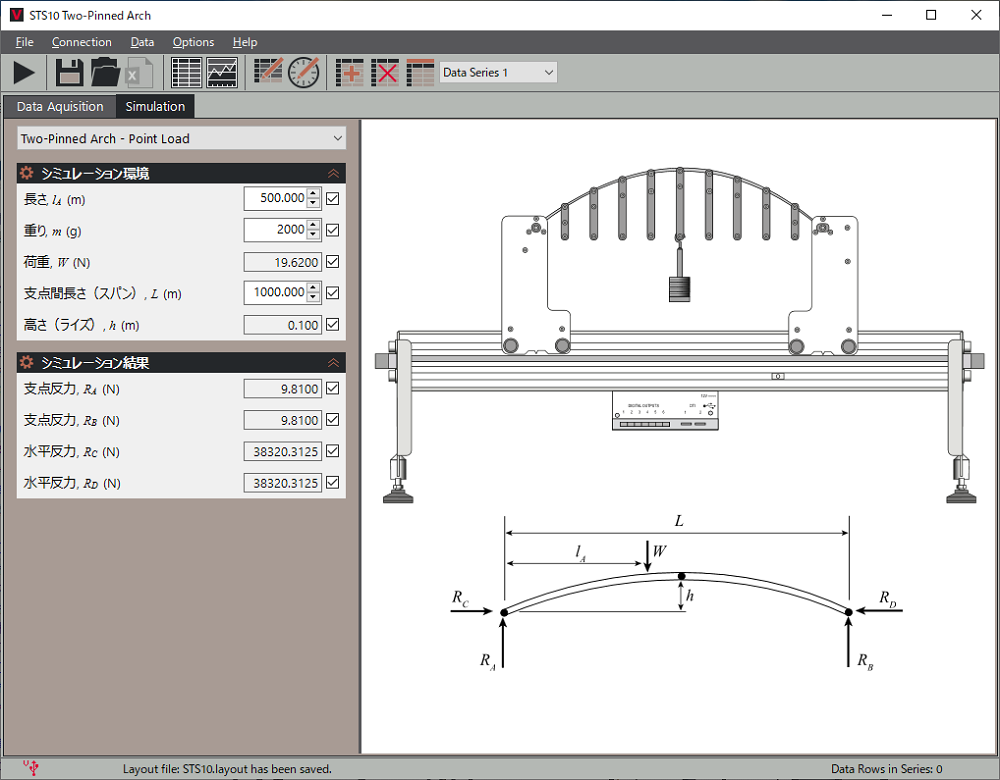

集中荷重シミュレーション ソフト参考画面
支点間長さ、等分布荷重を変えて理論値を算出

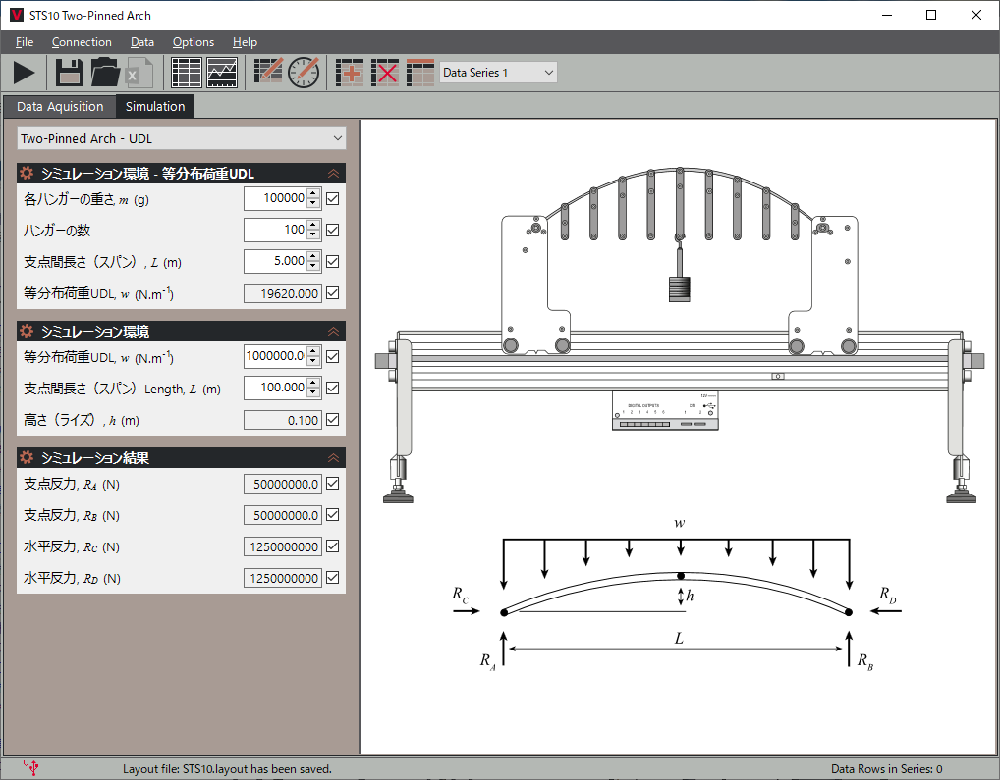

等分布荷重シミュレーション ソフト参考画面
支点間長さ、等分布荷重を変えて理論値を算出

VDASソフト(別売 STS1に付属)クリックすると画像が拡大
 ページ先頭へ戻る

STS10 仕様
スパン
ライズ
荷重位置
付属品

寸法・重量
:500mm
:100mm
:9ヶ所、50mm間隔
:重りハンガー9本、重り20gx50枚
 実験要領書
:W660 x D100 x H320mm  約6Kg


必須オプション(別売)※実験には必ず必要です。
 STS1 STSベースユニット
寸法 :W1062xD420xH295mm  重量:約16kg
付属品:PCインターフェース、VDASソフトウェア
