STS16 ラーメン構造の塑性変形実験装置
TecQuipment社 構造力学実験装置サイトへ

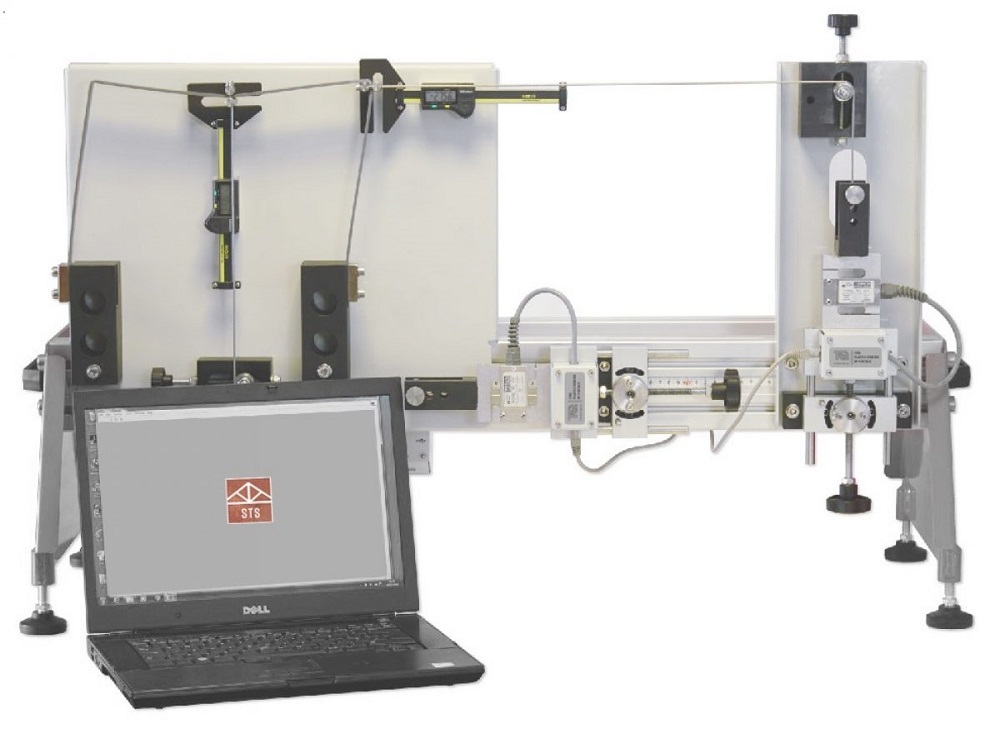

STS16参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットとPCが含まれています


門型ラーメン構造試験片(軟鋼)に垂直・水平荷重を加えて塑性変形を実演し、変形と崩壊理論値と比較検証します。

STSベースユニット(別売)に付属されるVDASソフトウェアが垂直・水平荷重(N)と垂直・水平方向のたわみ(mm)をリアルタイム表示します。また、VDASソフトウェアでは試験片の断面形状や寸法、荷重、降伏応力等を変えたシミュレーション実験が行えます。

実験には、STSベースユニット(別売)とコンピュータ(別売)が必要です。


垂直+水平荷重とたわみ計測(実験) たわみと各部モーメント理論値計測

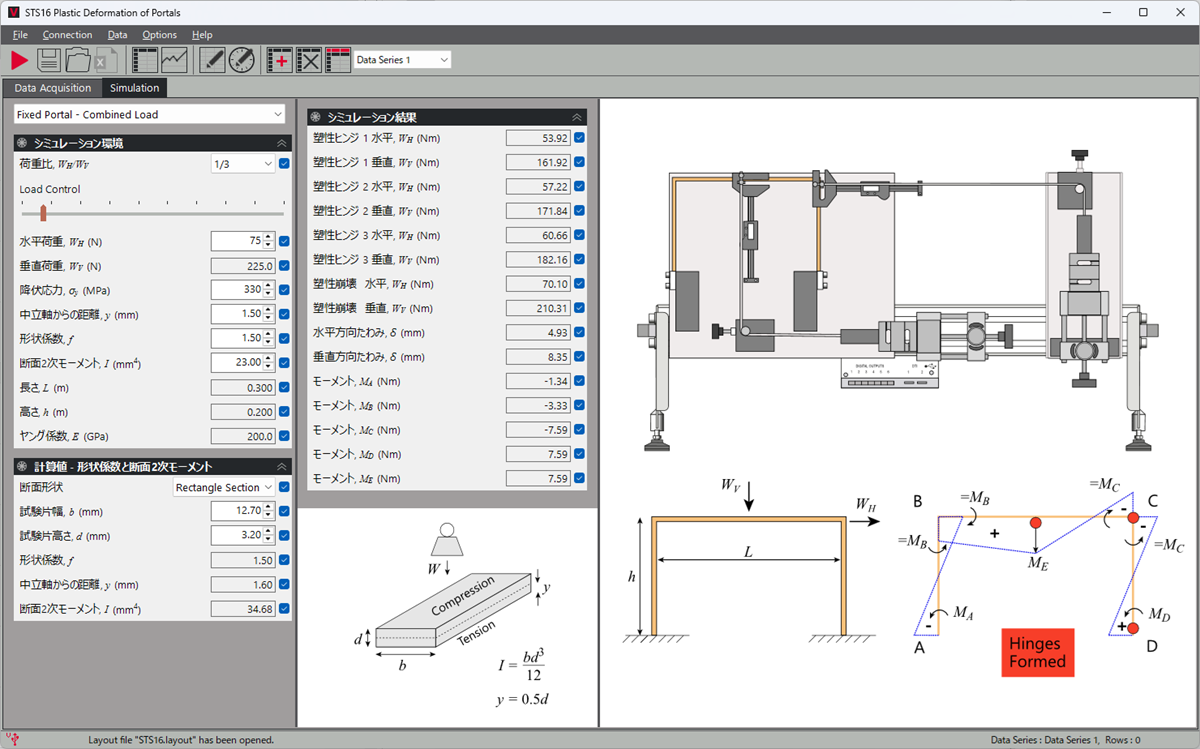

(シミュレーション)
断面形状や寸法、荷重、降伏応力等を変更

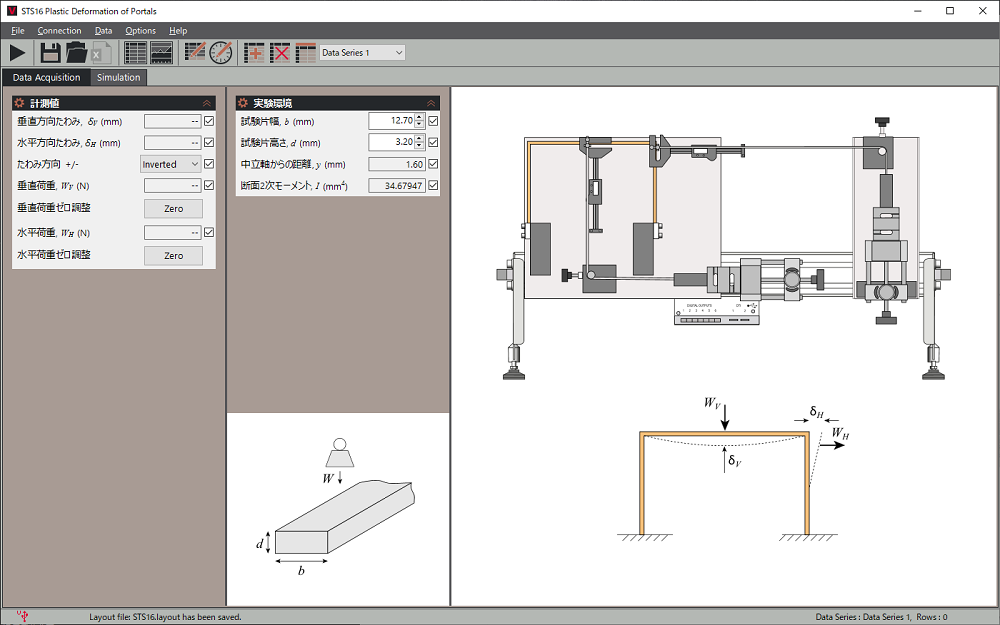

VDASソフト(別売 STS1に付属)参考画面


STS16 仕様
ロードセル
試験片


たわみ表示器
付属品
寸法・重量
:最大荷重650N
:焼鈍された軟鋼 9本
 断面 約12.7 x 3.2mm
 有効高さ200mm、幅300mm
:2個 最小表示 0.01mm
:実験要領書
:W950 x D130 x H520mm 約24Kg


必須オプション(別売)※実験には必ず必要です。
 STS1 STSベースユニット
寸法 :W1062xD420xH295mm  重量:約16kg
付属品:PCインターフェース、VDASソフトウェア付属

 推奨オプション(別売)
 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです
