STS2 梁の曲げモーメント実験装置
TecQuipment社 構造力学実験装置サイトへ

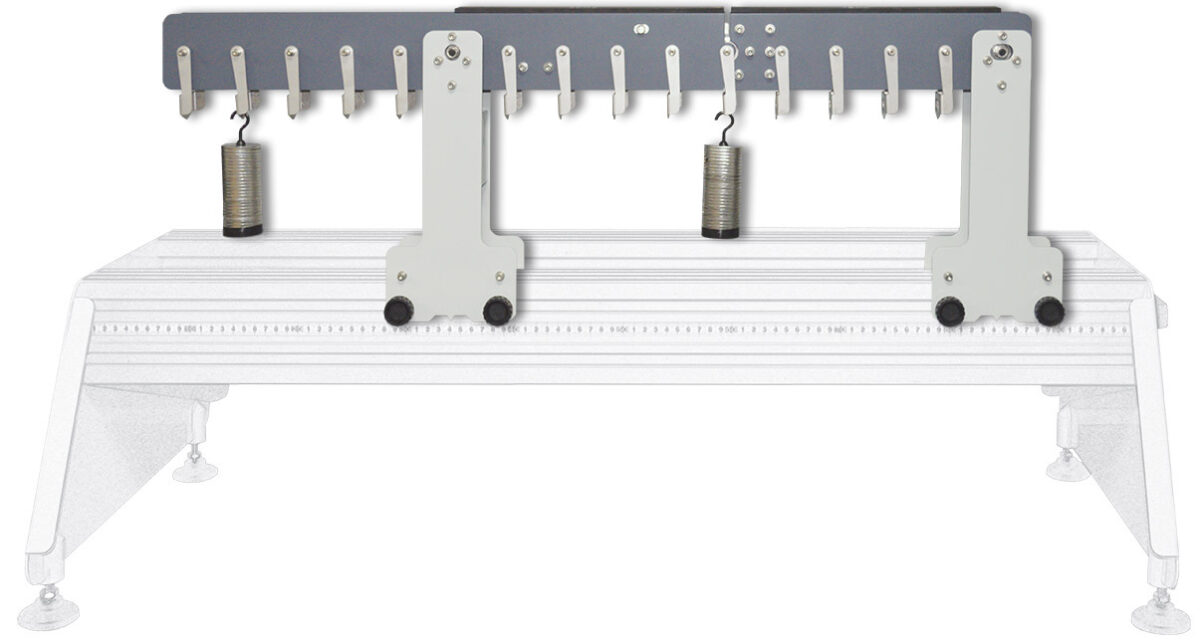

STS2参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットが含まれています

はね出し単純梁の曲げモーメント実験装置です。
2点支持された単純梁へ集中荷重又は等分布荷重をかけ、Cut位置(梁切断部)における曲げモーメント(N・m)を出力します。
STSベースユニット(別売)に付属されるVDASソフトウェアが実験の曲げモーメント(N・m)をリアルタイムに表示します。
また、VDASソフトウェアではCut位置(曲げモーメント計測位置)や荷重を変えた曲げモーメント(N・m)、支点反力(N)理論値のシミュレーション実験が行えます。実験には、STSベースユニット(別売)とコンピュータ(別売)が必要です。

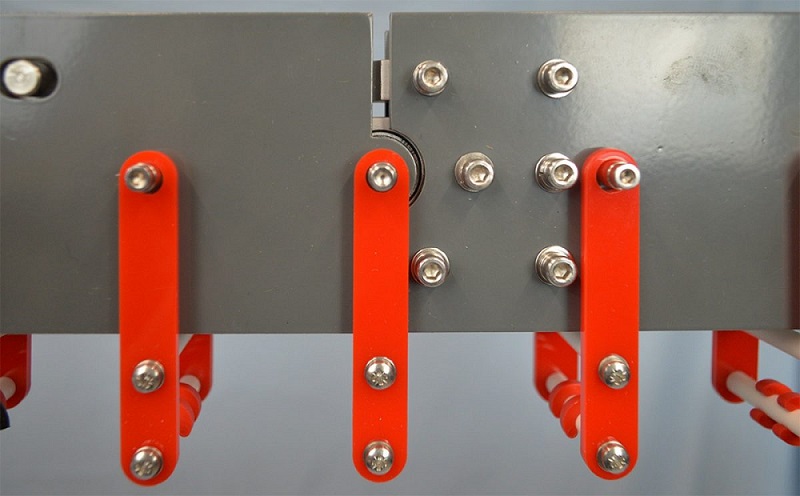

Cut位置(梁切断部)参考写真
この位置の曲げモーメントを計測します

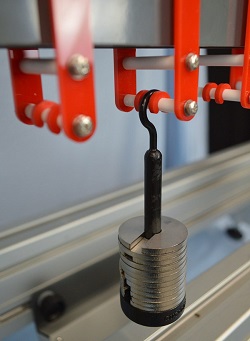

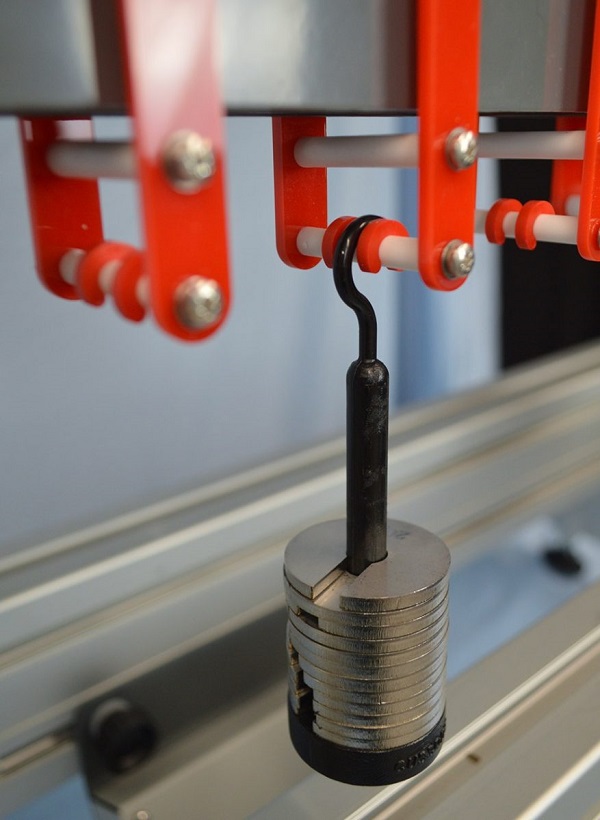

重り吊り下げ参考写真


実験におけるCut位置の
曲げモーメントをリアルタイムに表示
曲げモーメント理論値をシミュレーション
Cut位置、荷重を変えて曲げモーメント
及び支点反力の理論値を表示

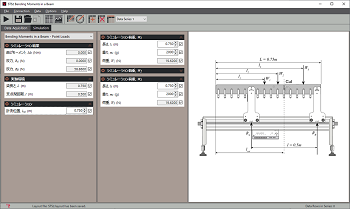

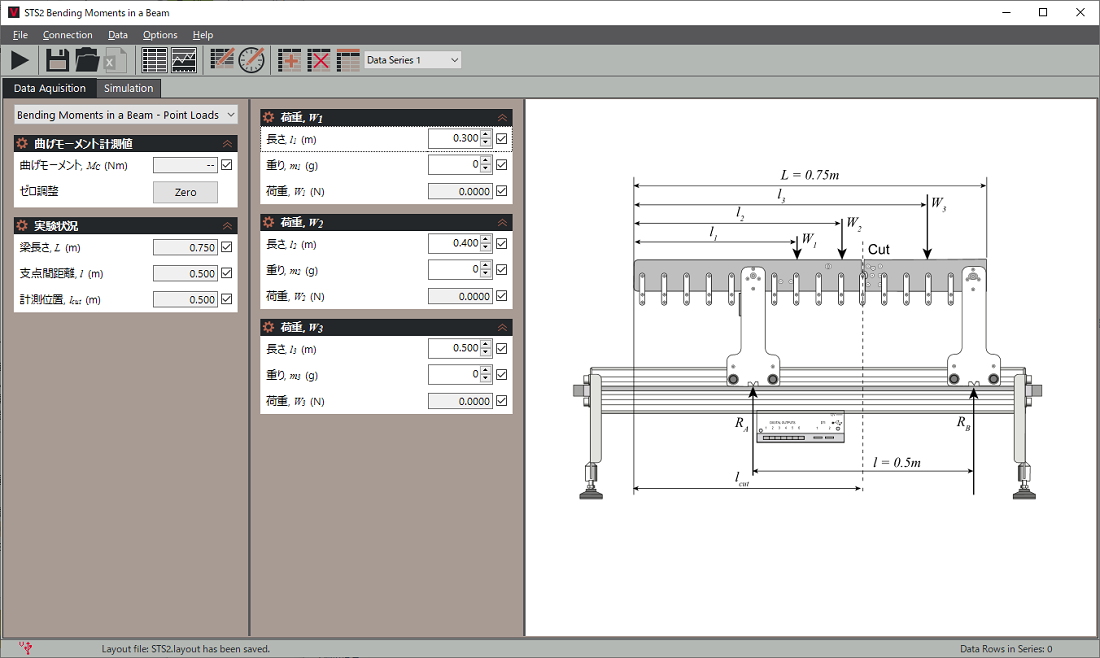

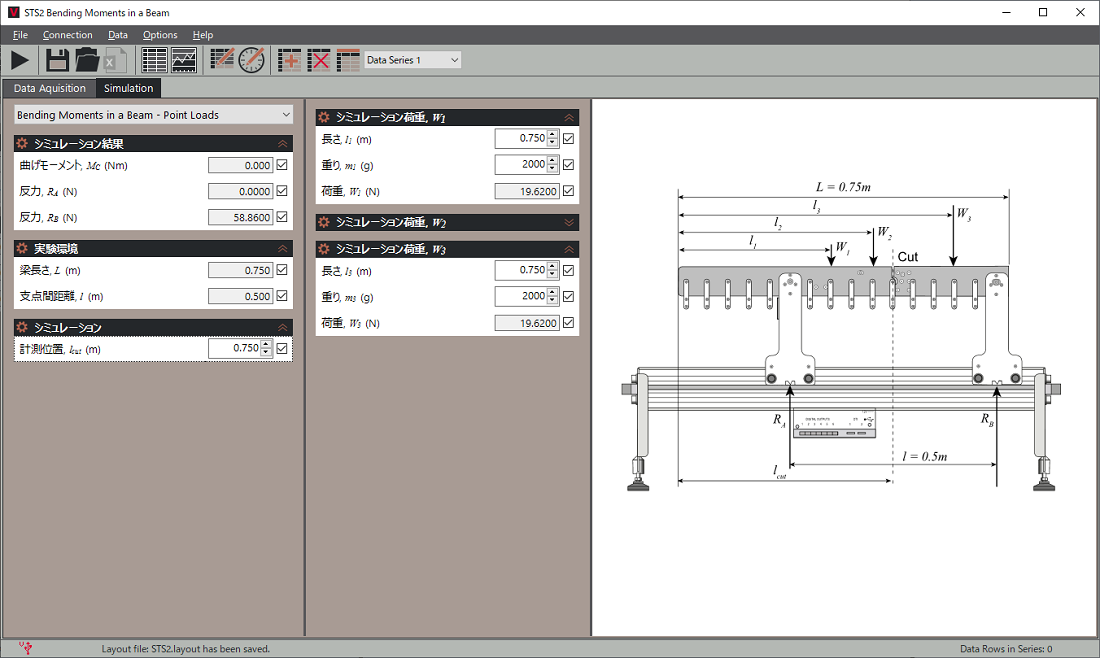

VDASソフト(別売 STS1に付属)集中荷重実験 参考画面
 ページ先頭へ戻る

STS2 仕様
梁長さ
支点間距離
はね出し寸法
重り間隔
Cut位置
付属品


寸法・重量
:750m
:500mm
:250mm
:50mm
:中央(右支点より250mm)
:重りハンガー4本、重り20gx50枚
 等分布荷重用ハンガー2本
 実験要領書
:W880 x D80 x H300mm  約7Kg

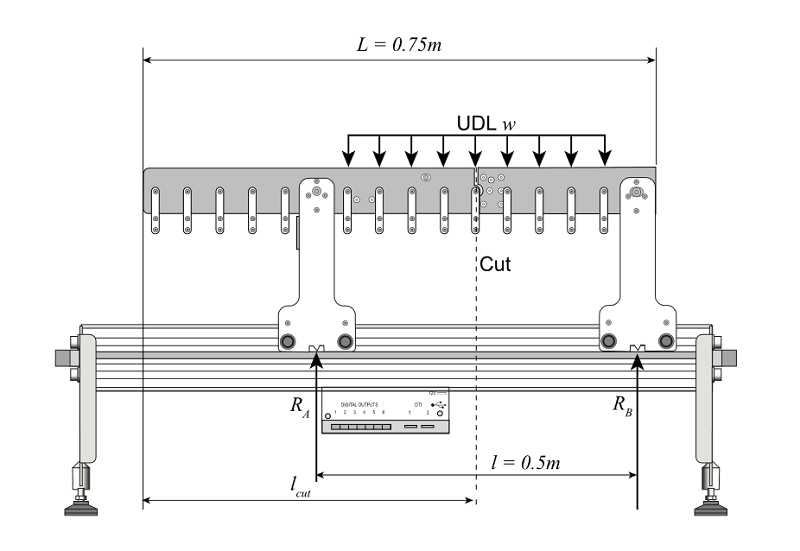

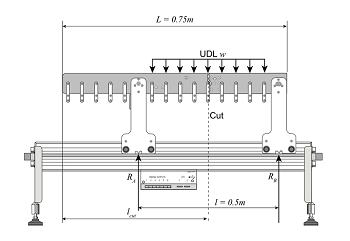

  等分布荷重実験参考図


必須オプション(別売)※実験には必ず必要です。
 STS1 STSベースユニット
寸法 :W1062xD420xH295mm  重量:約16kg
付属品:PCインターフェース、VDASソフトウェア付属
