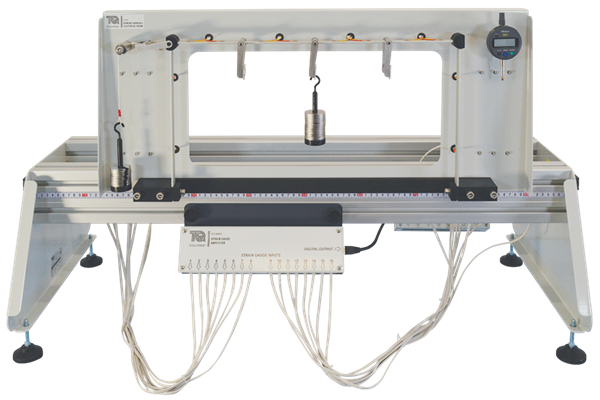

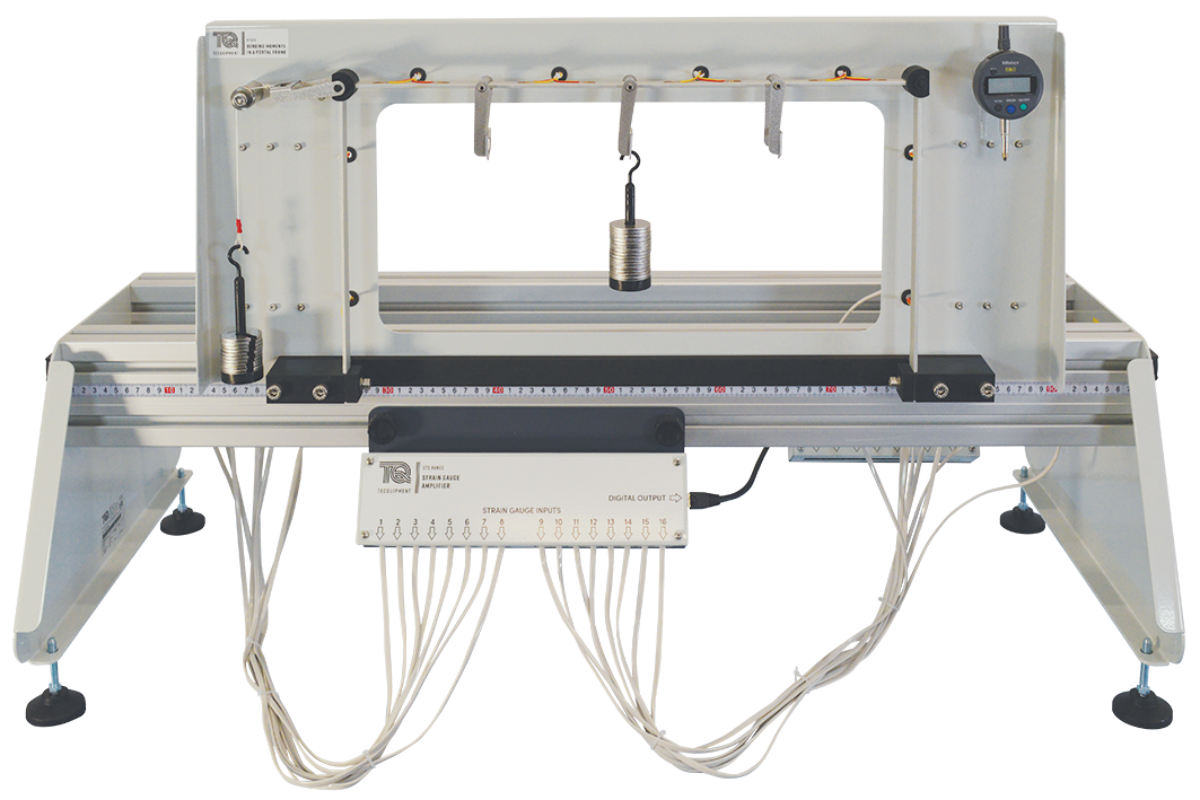

STS20参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットとPCが含まれています
|
| |
|
16ヶ所のひずみゲージが取り付けられたアルミ製門型ラーメン試験片に垂直・水平荷重をかけ、計測されたひずみから曲げモーメント（Nm）を計測し理論値と比較検証します。
STSベースユニット（別売）に付属されるVDASソフトウェアがたわみ（mm）、16ヶ所のひずみ（με）と曲げモーメント（Nm）をリアルタイム表示します。また、VDASソフトウェアでは荷重（集中荷重又は等分布荷重）やヤング係数を変えたシミュレーション実験が行えます。実験には、STSベースユニット（別売）とコンピュータ（別売）が必要です。 |
| |
| |
 |
 |

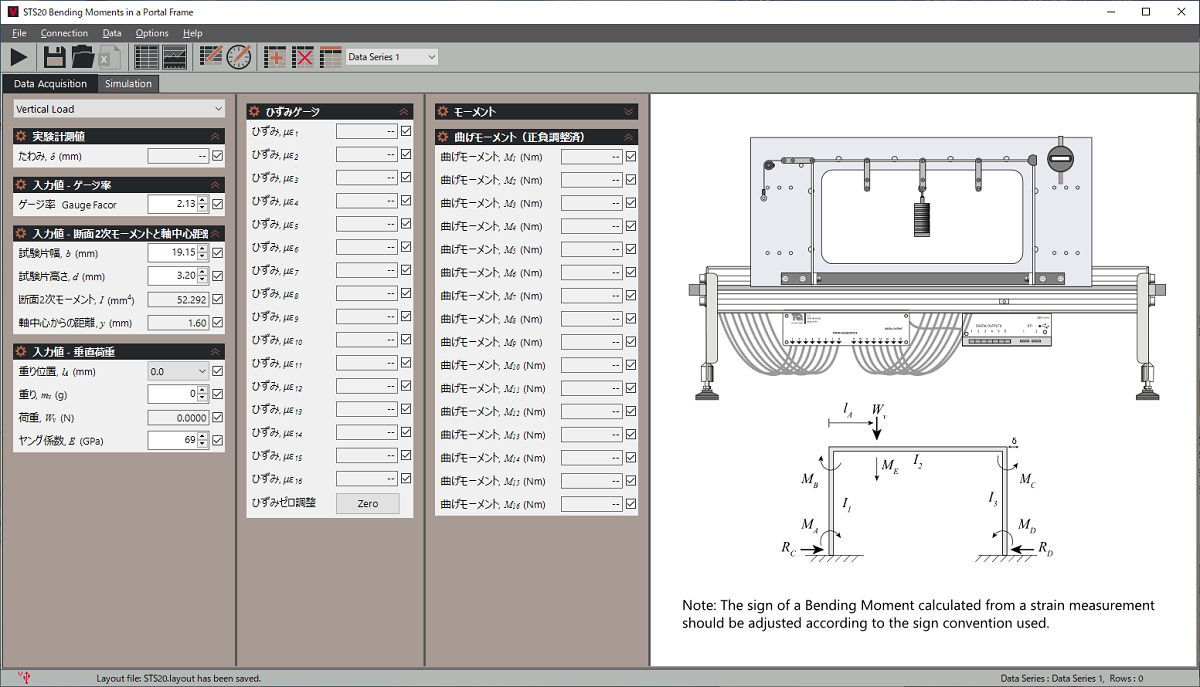

垂直荷重（実験例）
たわみと各部の曲げモーメント計測 |

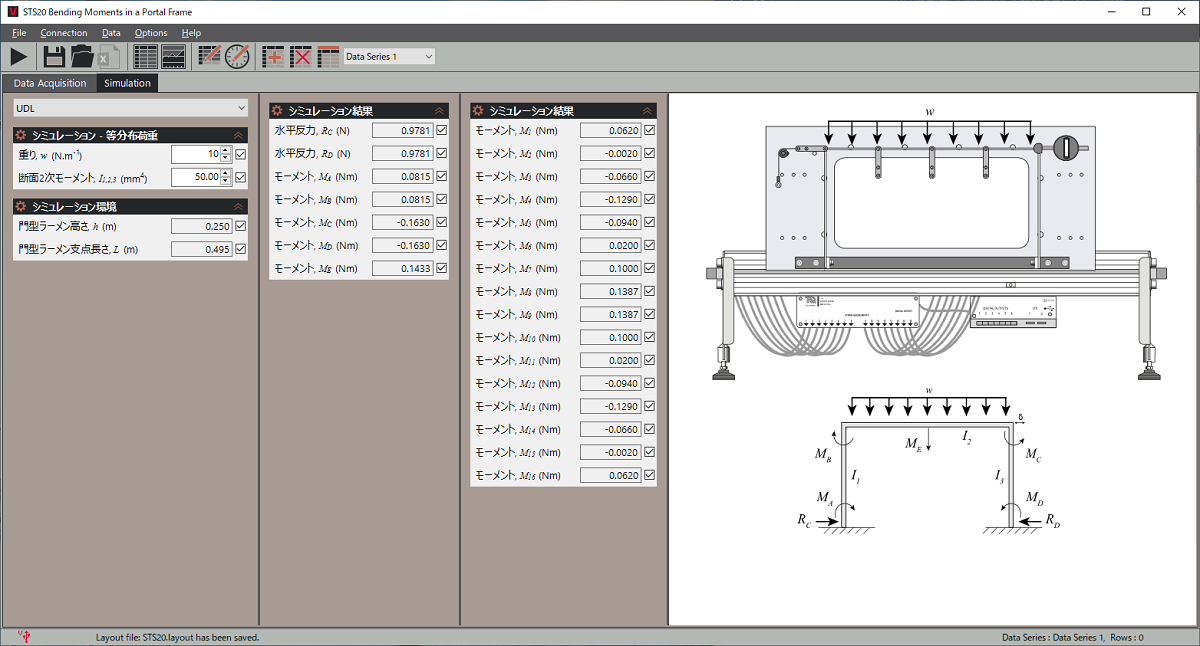

等分布荷重（シミュレーション例）
反力と各部の曲げモーメント理論値 |
| VDASソフト（別売 STS1に付属）参考画面 |
| VDASソフトウェアは無料で最新版をダウンロードできます |
| |
| |
| STS20 仕様 |
|
|
試験片
たわみ表示器
付属品
寸法・重量
|
：アルミ製 門型ラーメン（ひずみゲージx16個付）
高さ250ｍｍ、幅495mm（中心距離）
断面 約19x3.2 mm
：1個、最小表示 0.01mm
：重りハンガー4本、重り20gx50枚
ひずみインターフェース、実験要領書
：W760 x D90 x H380mm 約9Kg
|
|

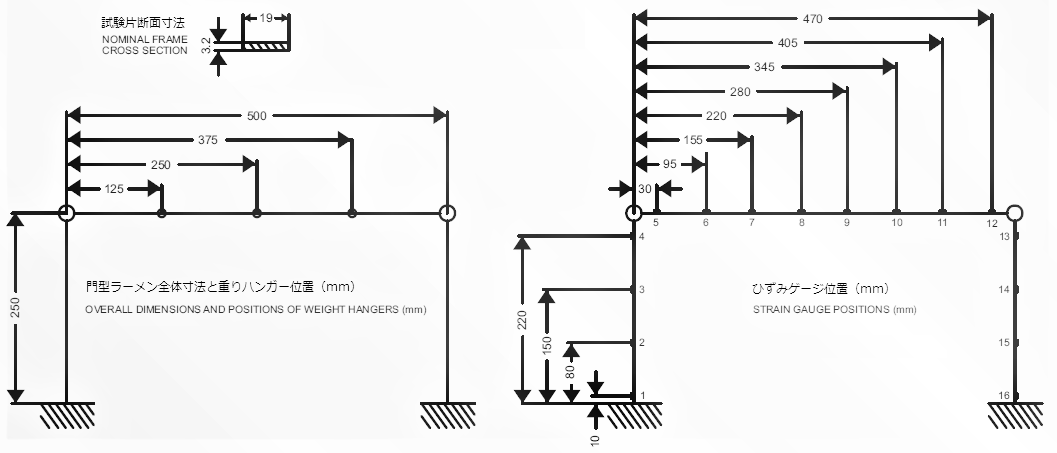

門型ラーメン全体寸法図
ひずみゲージ（16ヶ所）配置図
クリックで画像拡大 |
| |
| |
| 必須オプション（別売）※実験には必ず必要です。 |
| STS1 |
STSベースユニット |
寸法 ：W1062xD420xH295mm 重量：約16kg
付属品：PCインターフェース、VDASソフトウェア付属
|
| |
| 推奨オプション（別売） |
| VDAS-elab |
リモート実験システム |
| 離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです |
|
| |
| VDASソフト（別売 STS1に付属）参考画面 |
 |
 |
モーメントアーム荷重（実験）
たわみと各部の曲げモーメント計測 |

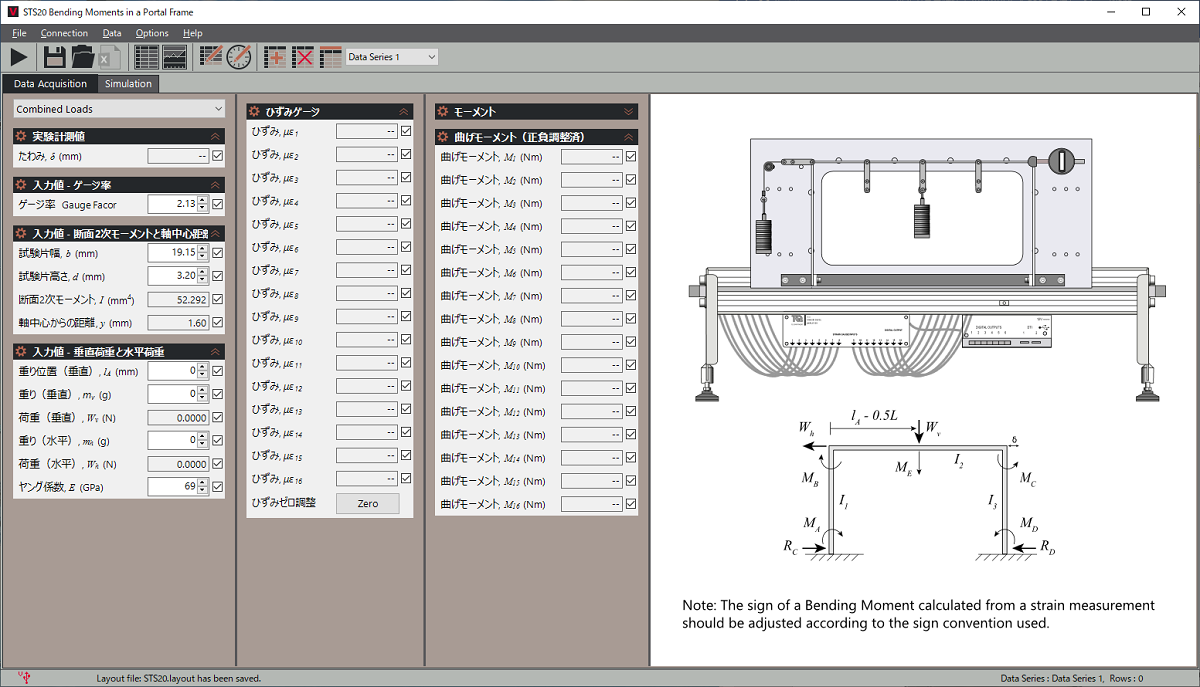

垂直・水平荷重（実験）
たわみと各部の曲げモーメント計測 |
| |
|
 |
|

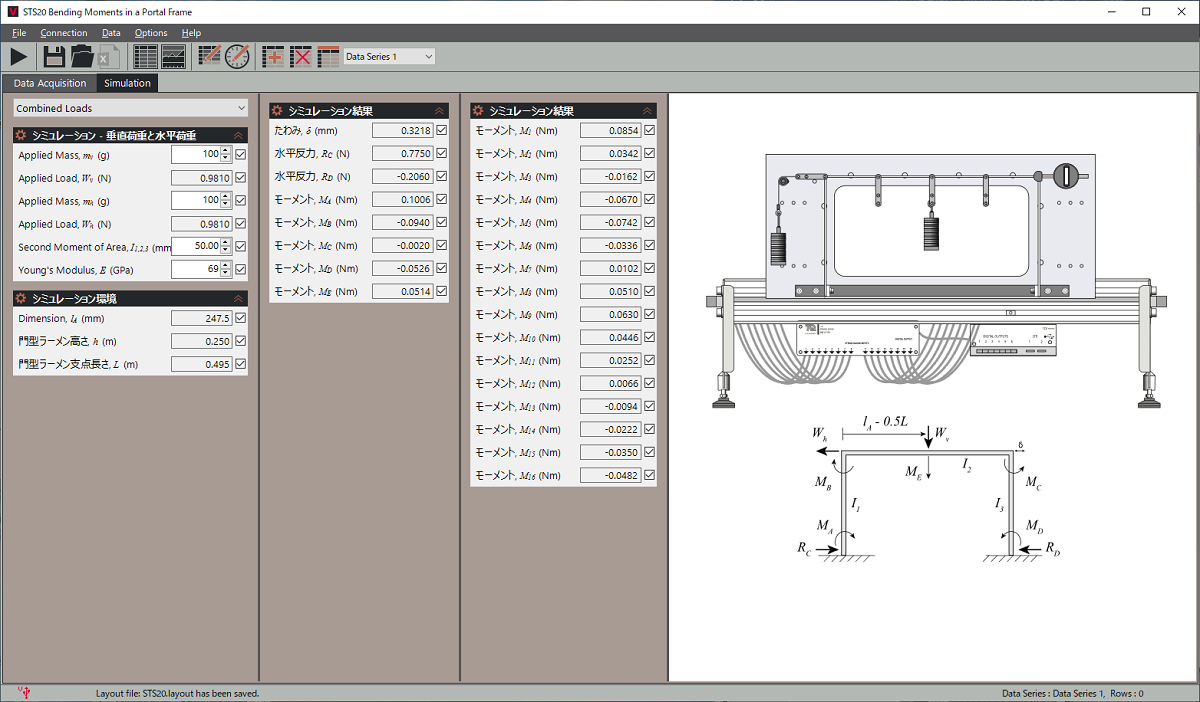

垂直・水平荷重（シミュレーション）
たわみと反力、各部の曲げモーメント理論値 |
|
|
| |
