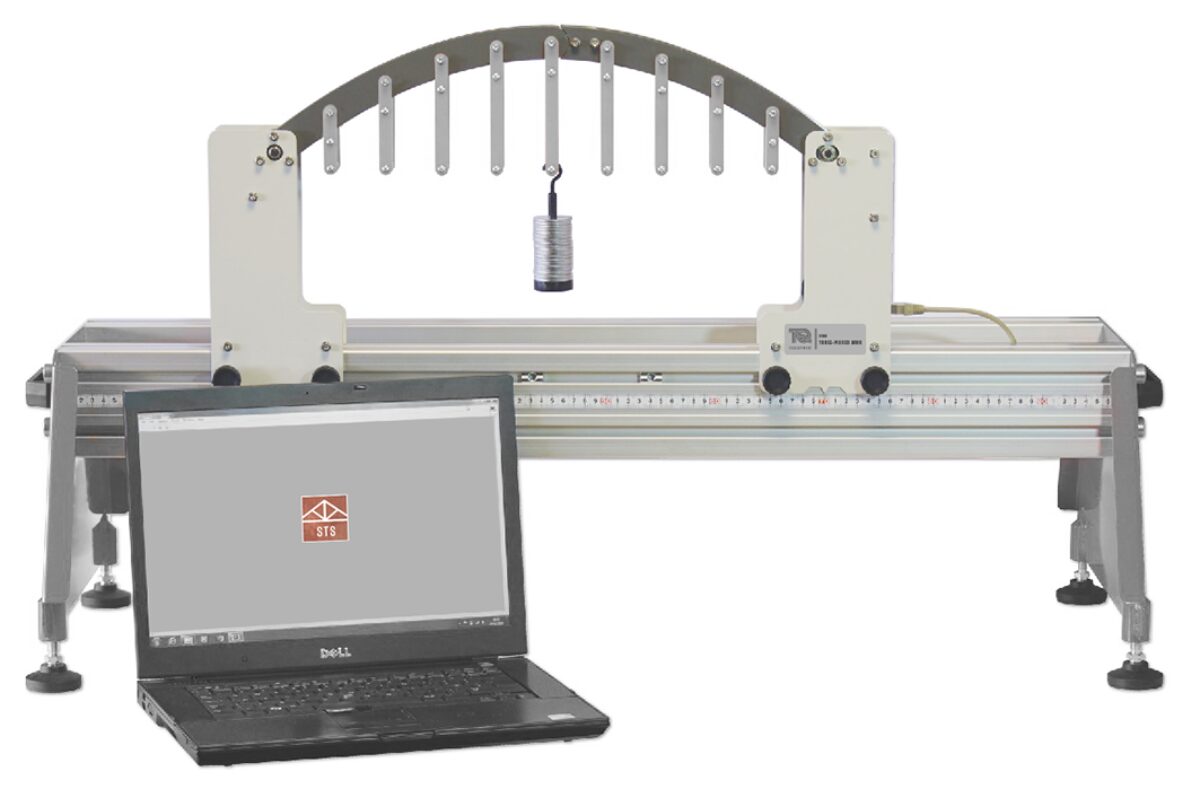

STS9参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットとコンピュータが含まれています
|
| |
|
3ピンアーチ構造における垂直荷重と水平反力の関係、特性を実験します。
実際のアーチ橋梁と同様に、頂上部に沿って集中荷重又は等分布荷重をかけます。アーチの一方はピン支点、反対側はローラ支点となっており、STSベースユニット（別売）に付属されるVDASソフトウェアが、アーチ右側支点の水平反力（N）をリアルタイムに表示します。また、VDASソフトウェアでは支点間長さ（スパン）、荷重を変えて支点反力と水平反力の理論値シミュレーション実験が行えます。実験には、STSベースユニット（別売）とコンピュータ（別売）が必要です。
|
| |
| |
 |
 |

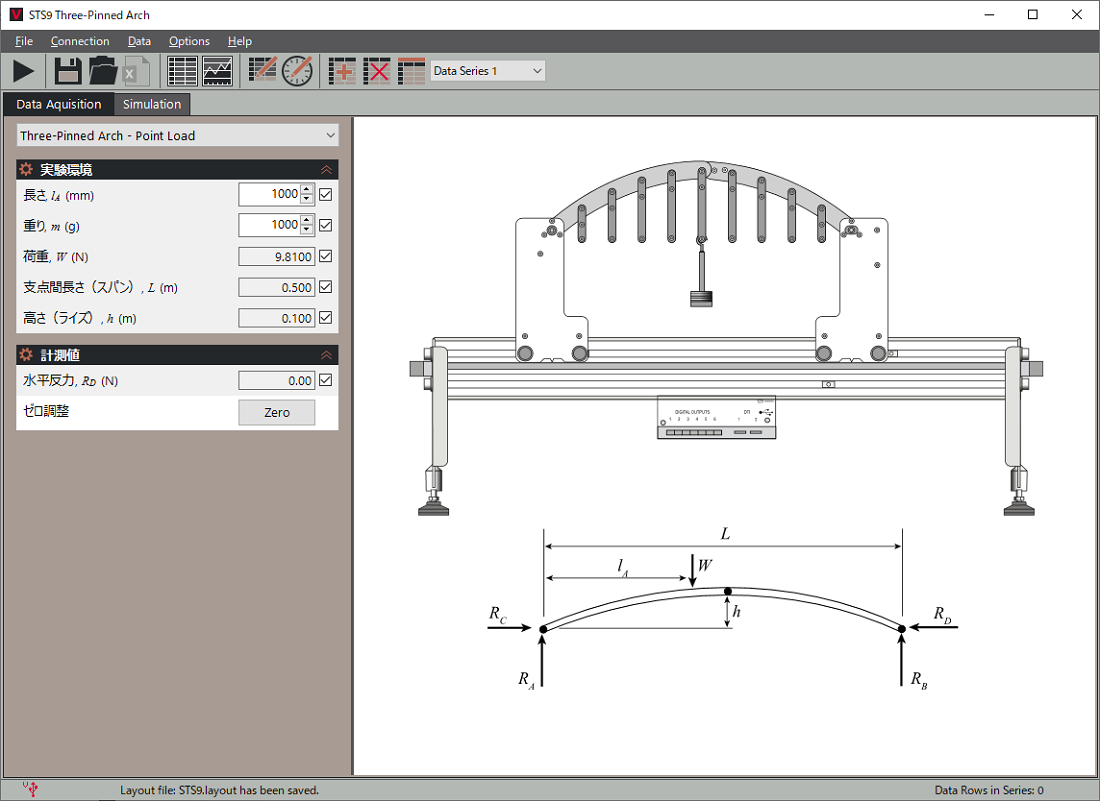

| 集中荷重（実験例） |

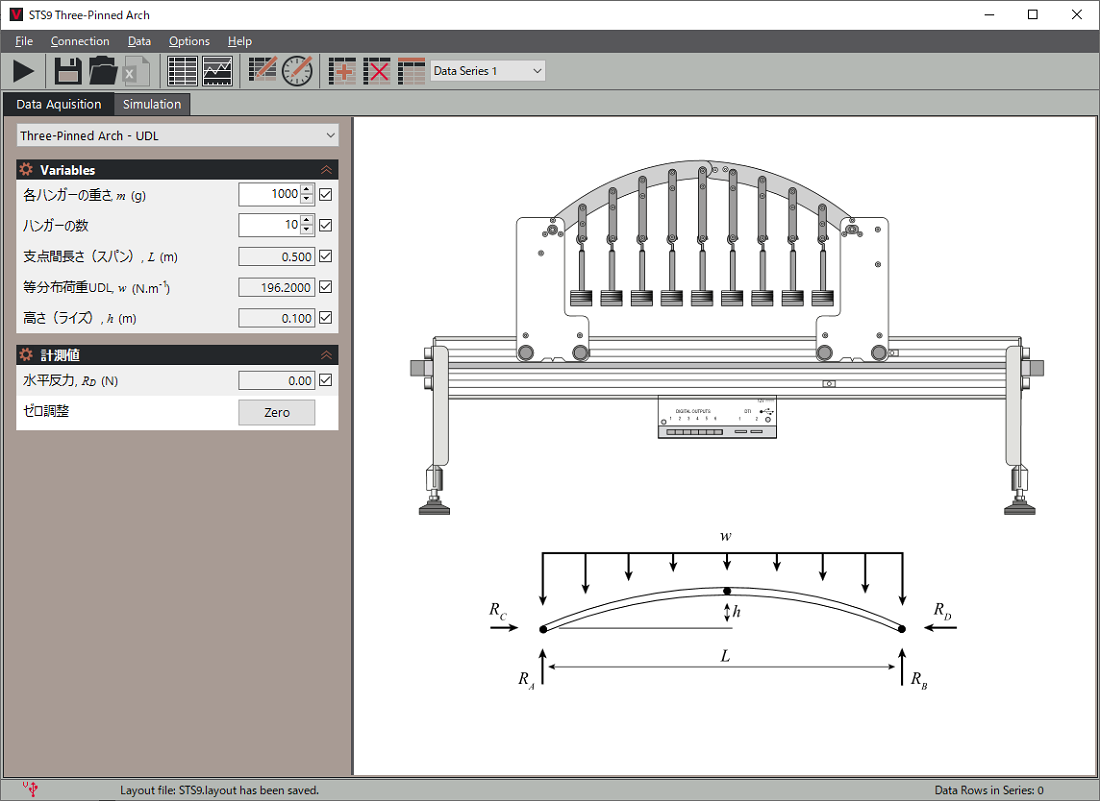

等分布荷重（実験例） |
| |
|
 |
 |

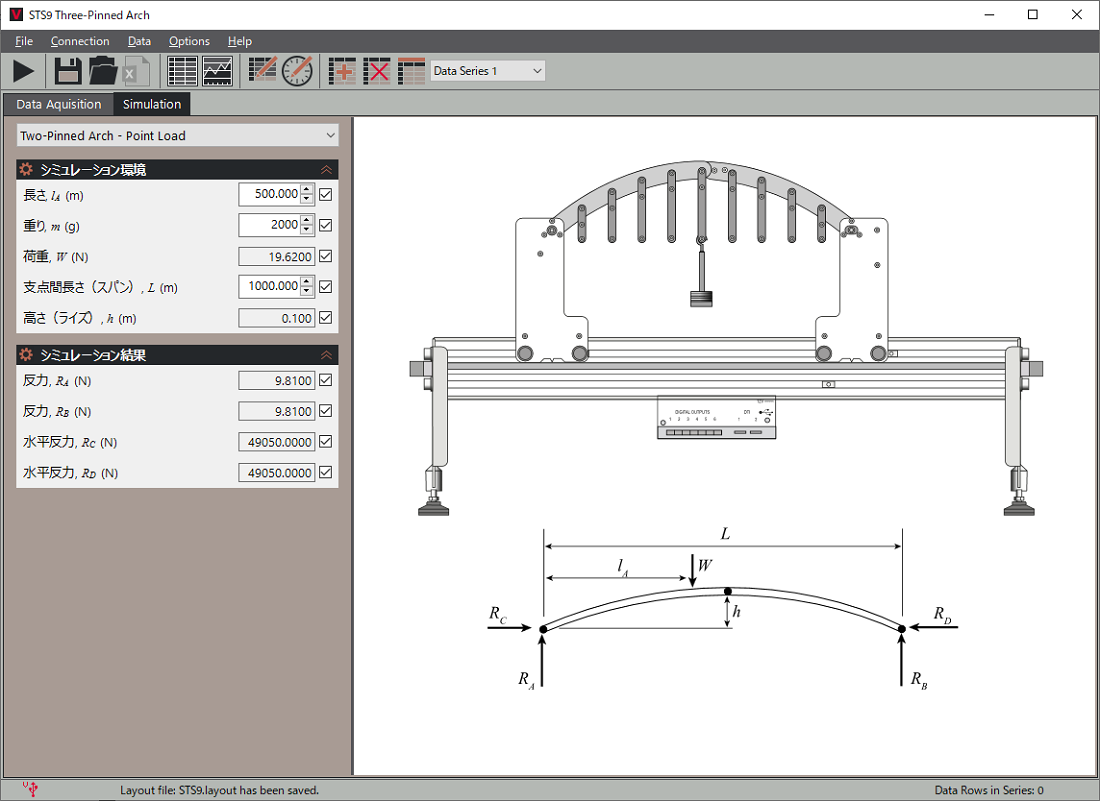

集中荷重（シミュレーション例）
支点間長さ、等分布荷重を変えて理論値を算出 |

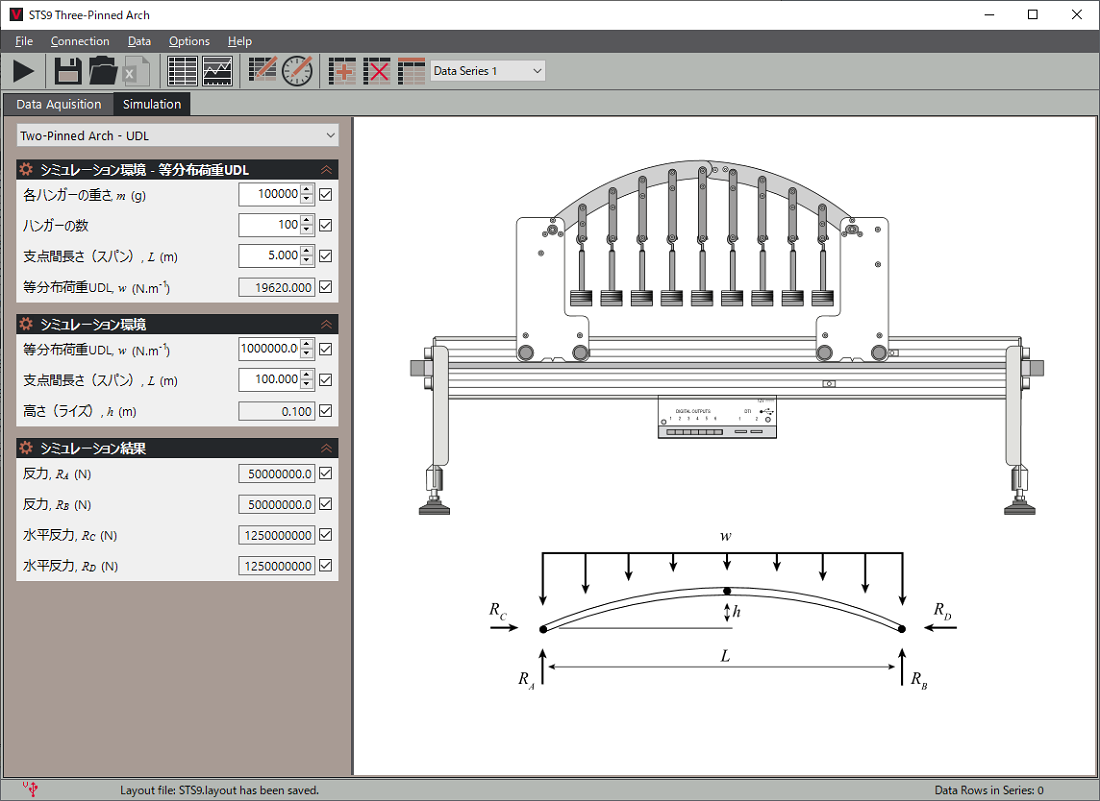

等分布荷重（シミュレーション例）
支点間長さ、等分布荷重を変えて理論値を算出 |
| |

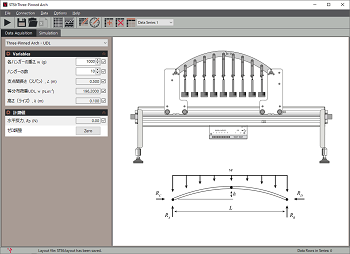

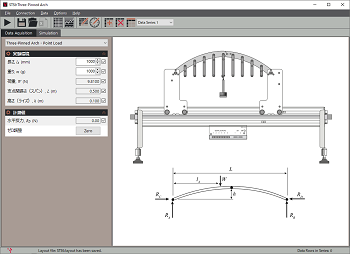

| VDASソフト（別売 STS1に付属）クリックすると画像が拡大 |
| VDASソフトウェアは無料で最新版をダウンロードできます |
| |
| |
| STS9 仕様 |
|
スパン
ライズ
荷重位置
付属品
寸法・重量
|
：500mm
：100mm
：9ヶ所、50mm間隔
：重りハンガー9本、重り20gx50枚
実験要領書
：W660 x D100 x H320mm 約6Kg
|
|
|
| |
|
| |
| 必須オプション（別売）※実験には必ず必要です。 |
| STS1 |
STSベースユニット |
寸法 ：W1062xD420xH295mm 重量：約16kg
付属品：PCインターフェース、VDASソフトウェア付属
|
| |
| 推奨オプション（別売） |
| VDAS-elab |
リモート実験システム |
| 離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです |
|
