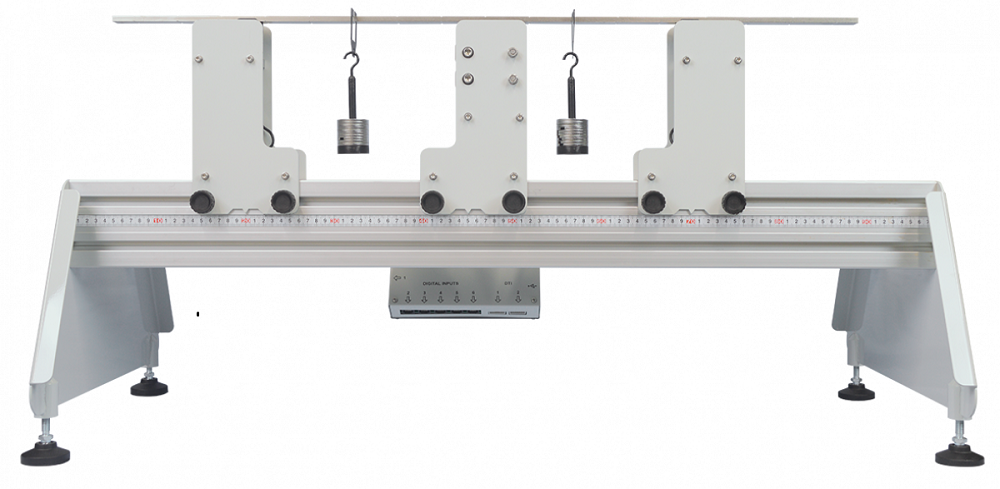

STS13参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットが含まれています
|
| |
|
アルミ製の平板試験片を使用して、両端固定梁、一端固定他端支持梁、単純支持梁、連続梁の支点反力、たわみ、固定モーメントを計測します。STSベースユニット（別売）に付属されるVDASソフトウェアが3ヶ所の支点反力（N）、1ヶ所のたわみ（mm）、1ヶ所の固定モーメント（N）をリアルタイム表示します。また、VDASソフトウェアでは試験片の断面寸法や支点間距離、荷重、ヤング係数を変えたシミュレーション実験が行えます。実験には、STSベースユニット（別売）とコンピュータ（別売）が必要です。
|
| |
| |
 |
 |
| 連続梁の支点反力（実験例） |
一端固定他端支持梁（シミュレーション例）
固定モーメントと支点反力 |
|

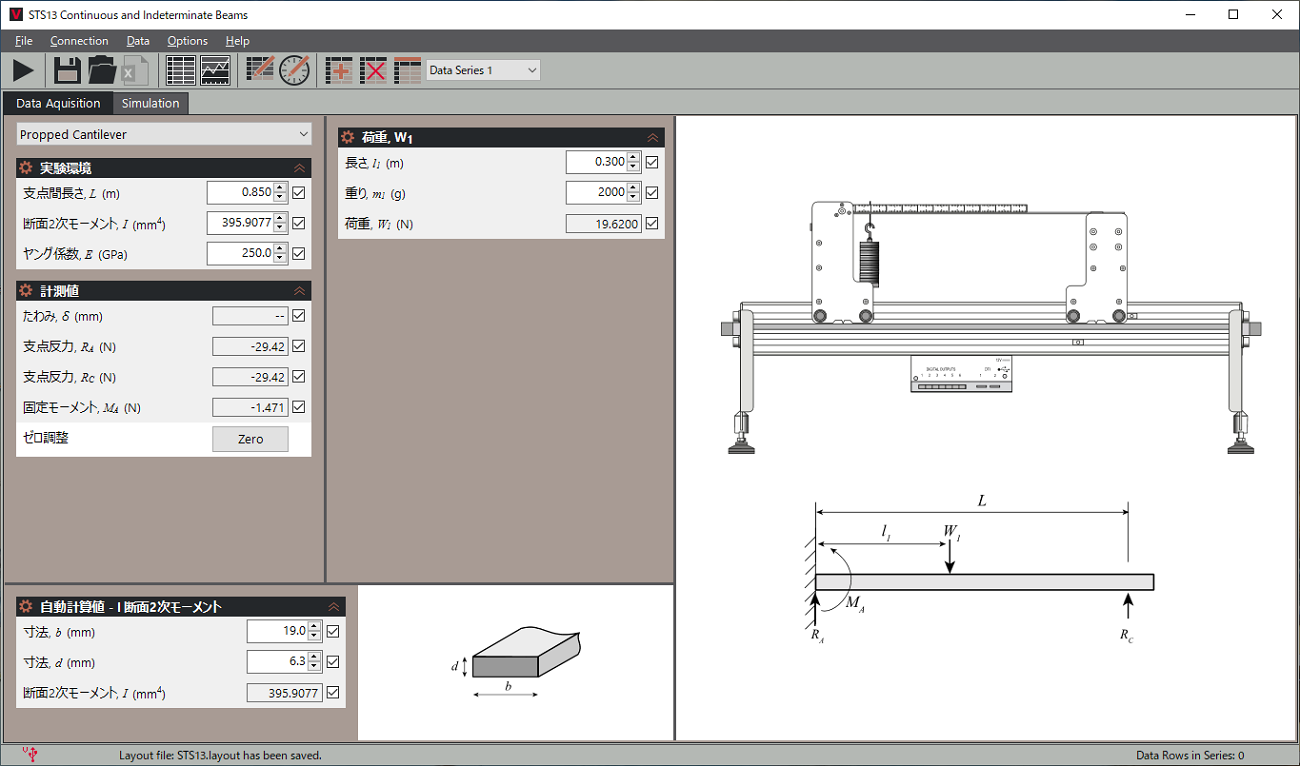

| VDASソフト（別売 STS1に付属）参考画面 |
| VDASソフトウェアは無料で最新版をダウンロードできます |
| |
| |
| STS13 仕様 |
|
試験片
試験片種類
たわみ表示機
付属品
寸法・重量
|
：アルミ平板2種類
L850 x W19 x t6.3 mm
L600 x W18 x t2 mm
25.4 x 3.2 mm
：1個、最表示0.01mm
：重りハンガー9本、重り20gx50枚
実験要領書
：W850 x D108 x H240mm 約11Kg |
|
| |
| |
| 必須オプション（別売）※実験には必ず必要です。 |
| STS1 |
STSベースユニット |
寸法 ：W1062xD420xH295mm 重量：約16kg
付属品：PCインターフェース、VDASソフトウェア付属
|
| |
| 推奨オプション（別売） |
| VDAS-elab |
リモート実験システム |
| 離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです |
|
| |
| |
| VDASソフト（別売 STS1に付属）を使用した実験参考画面 |
| |
| |
|
 |
 |
| 単純梁-集中荷重（実験） |

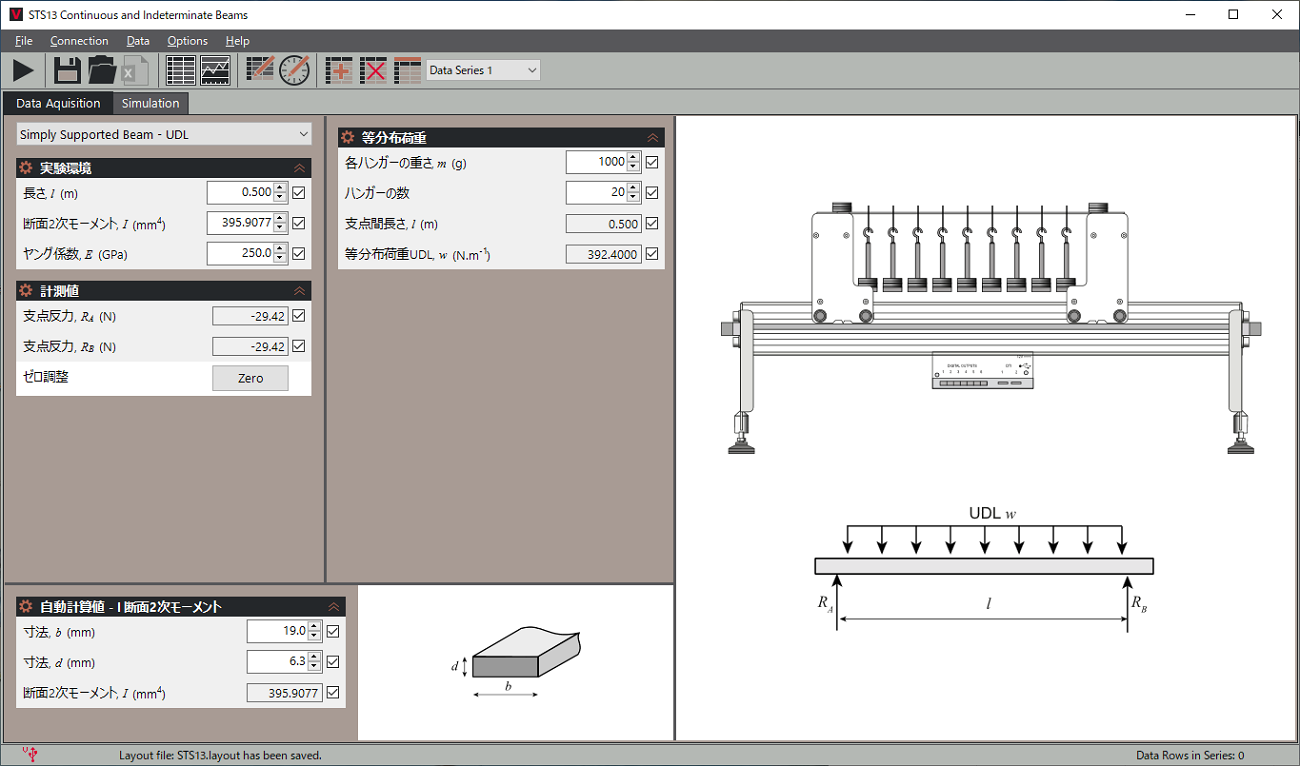

単純梁-等分布荷重（実験） |
| |
|
|
 |
| 連続梁-集中荷重（実験） |
一端固定他端支持梁（実験） |
| |
|
 |
 |

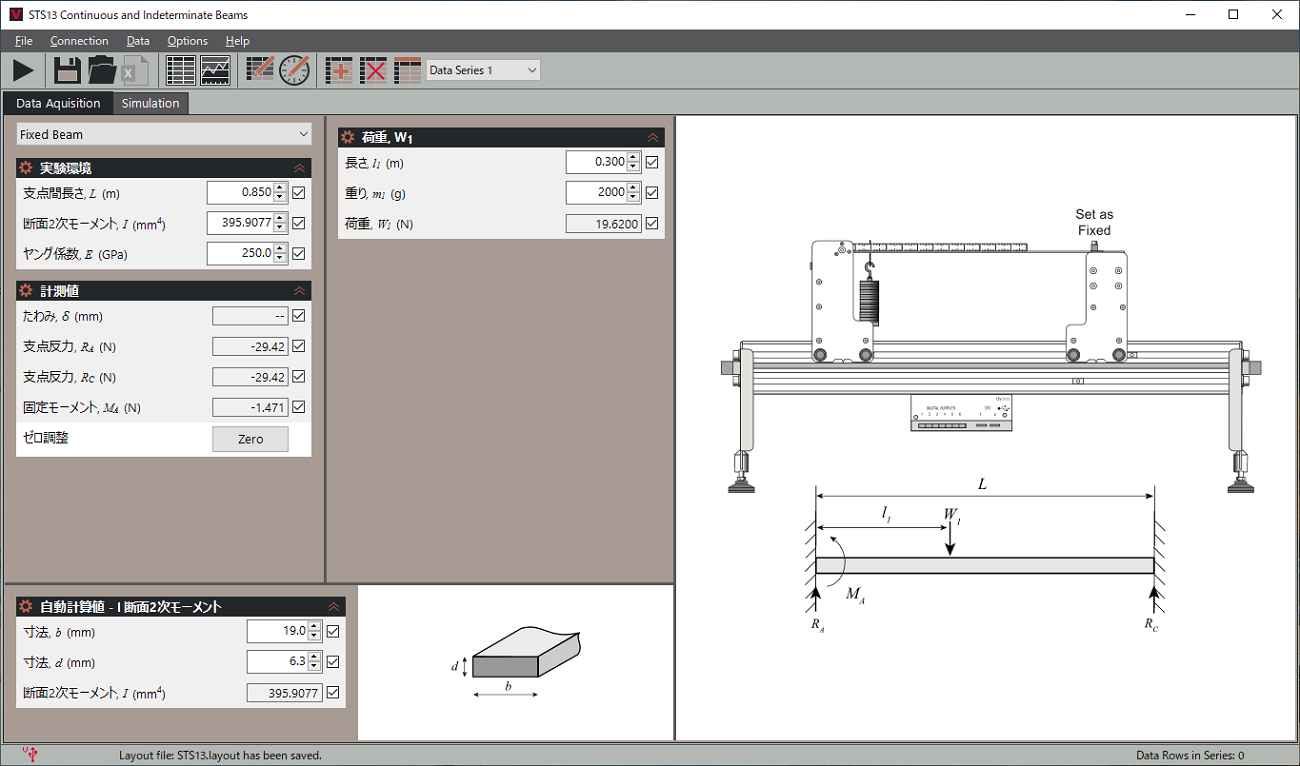

| 両端固定梁-集中荷重（実験） |

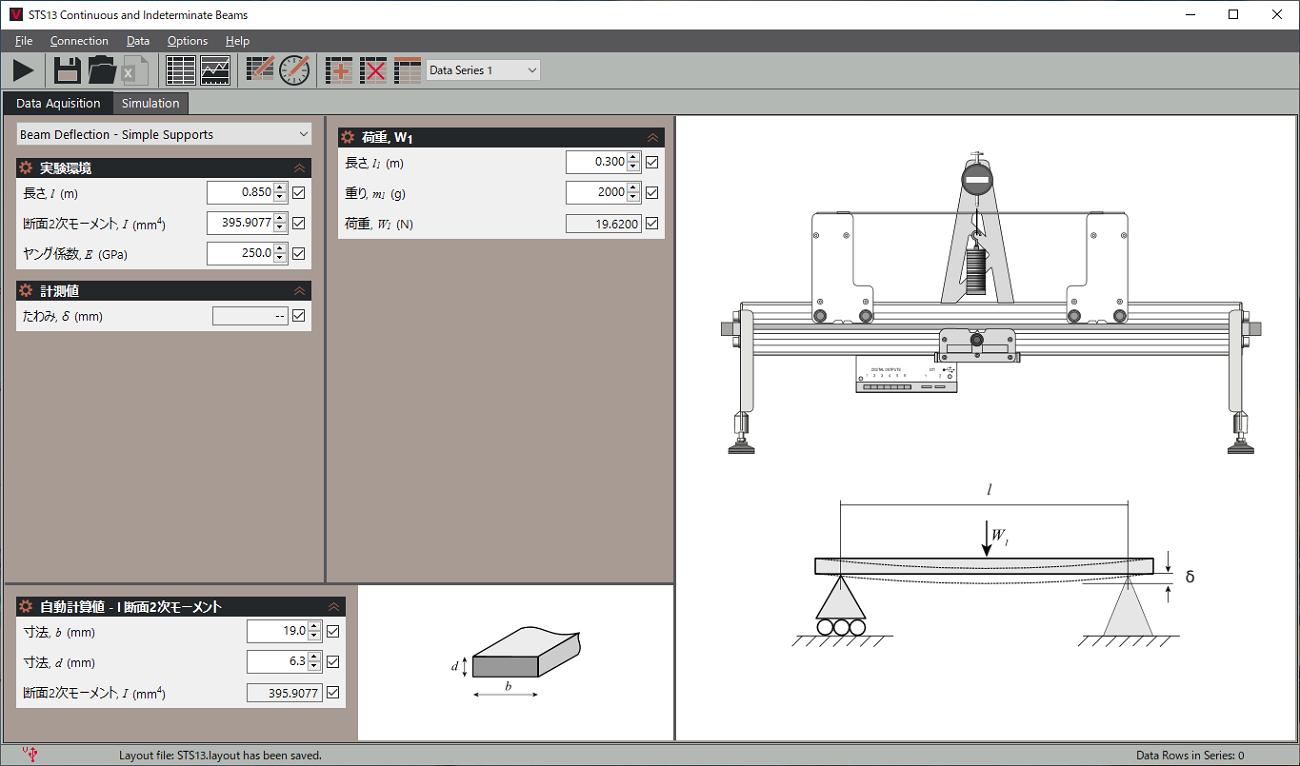

単純梁のたわみ（実験） |
| |
|

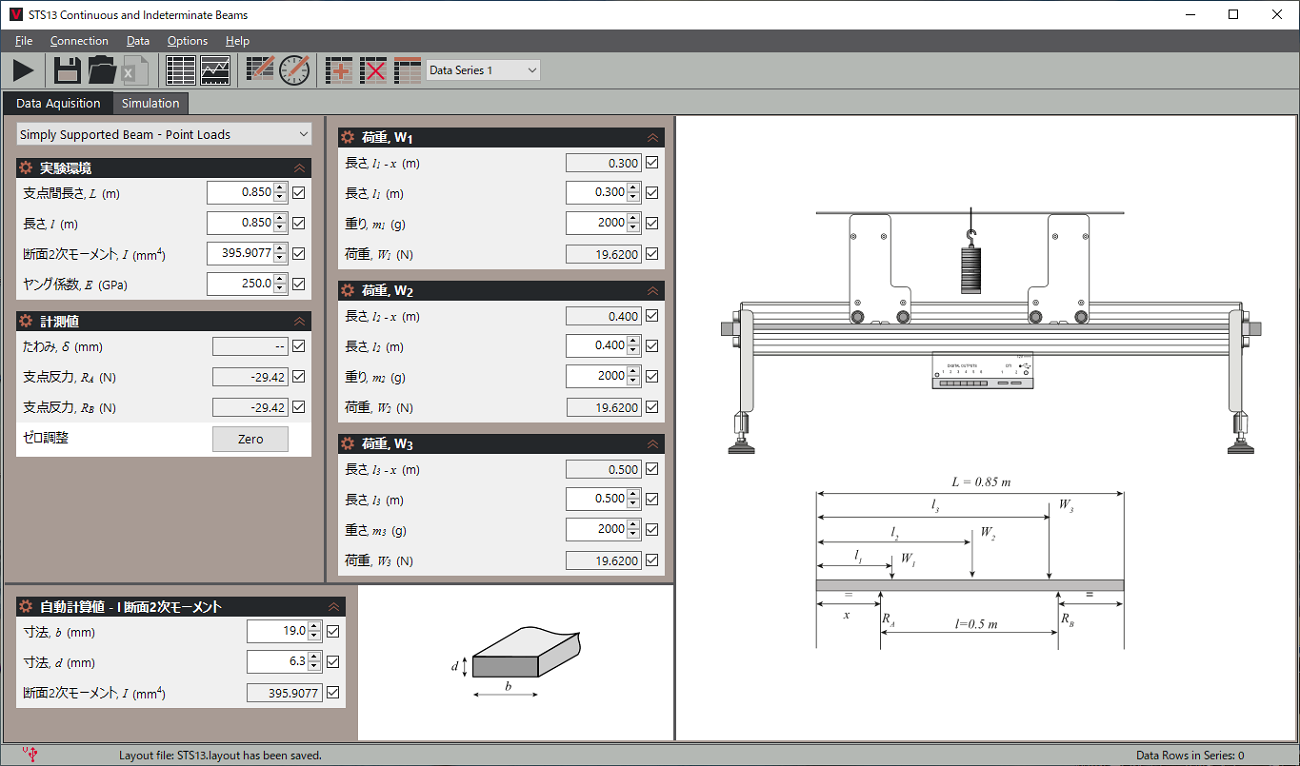

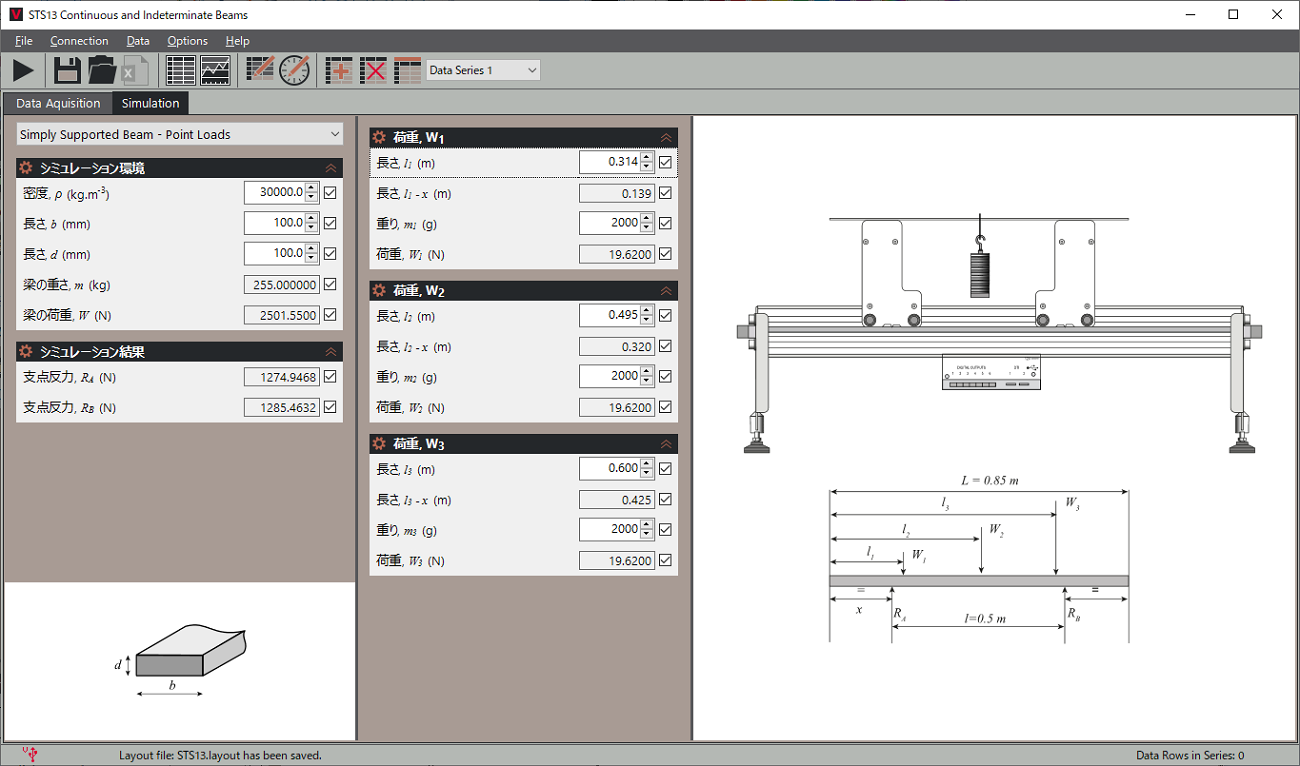

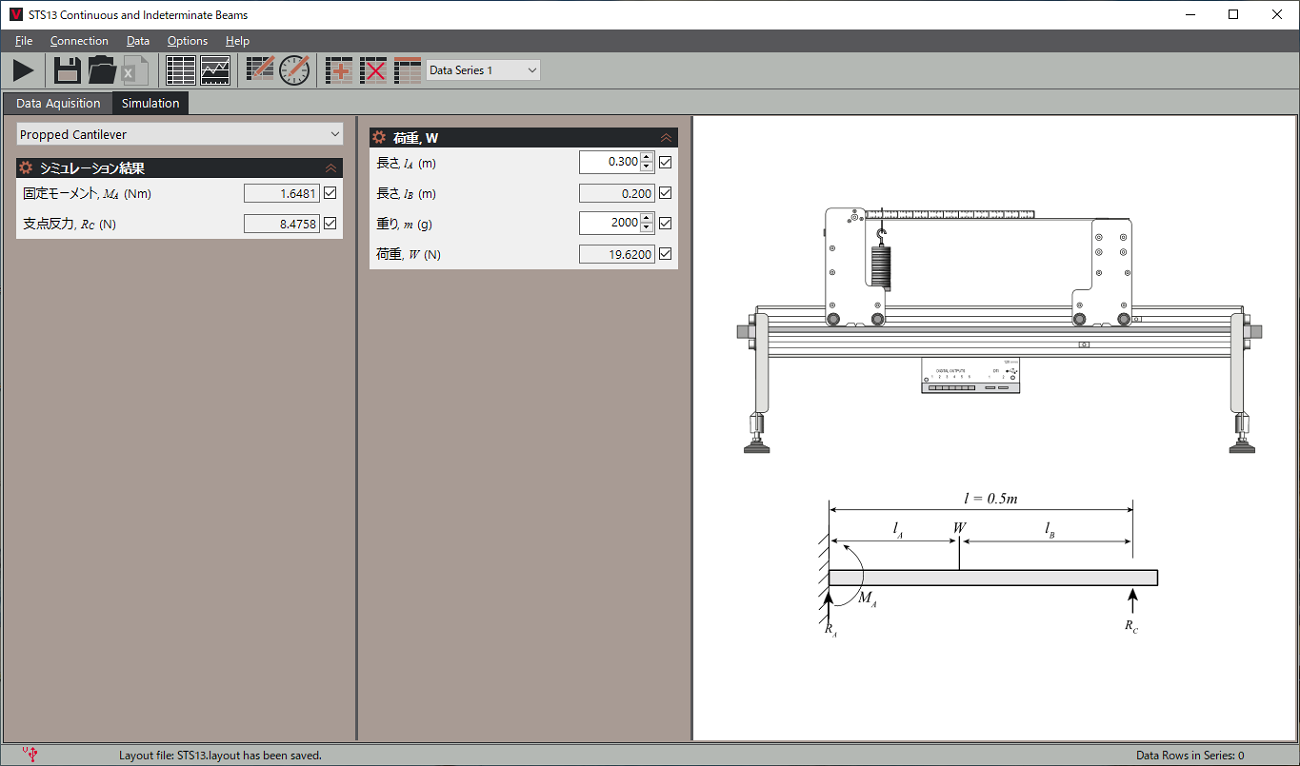

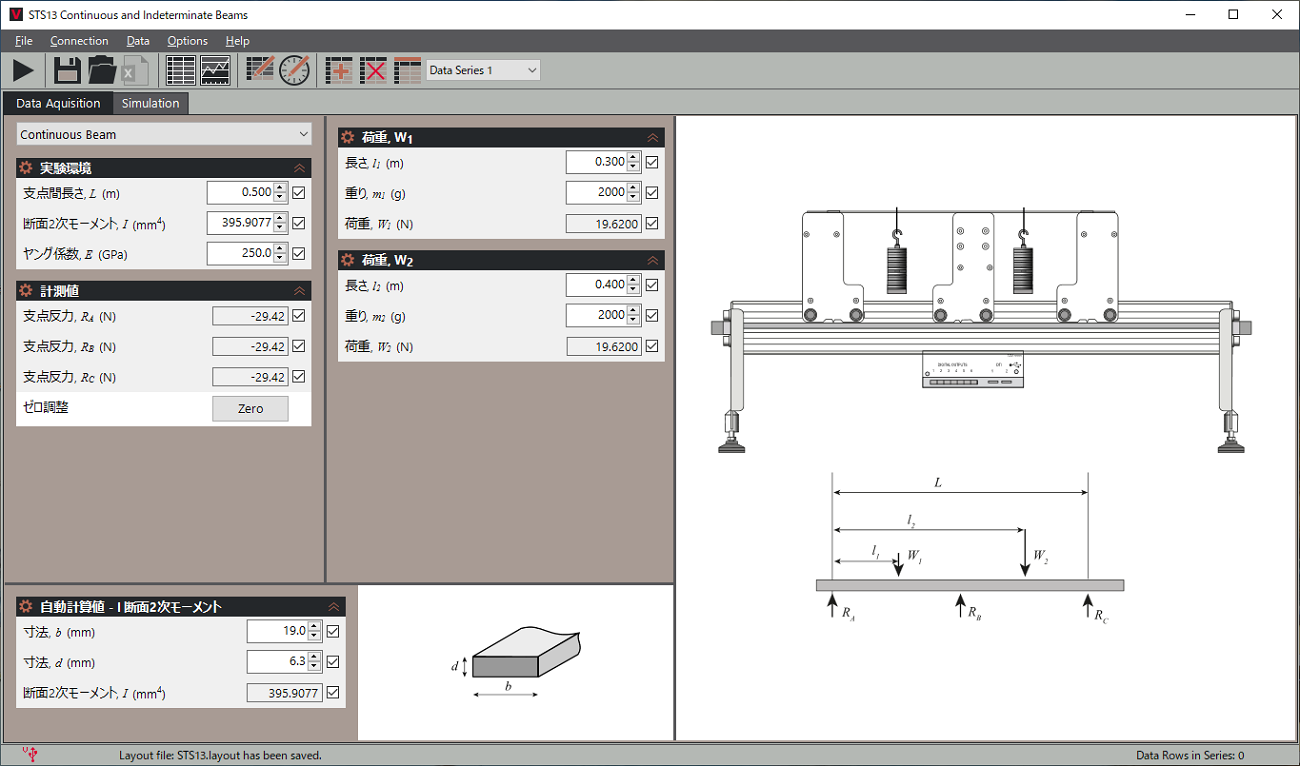

| VDASソフト（別売 STS1に付属）を使用したシミュレーション参考画面 |
 |
 |

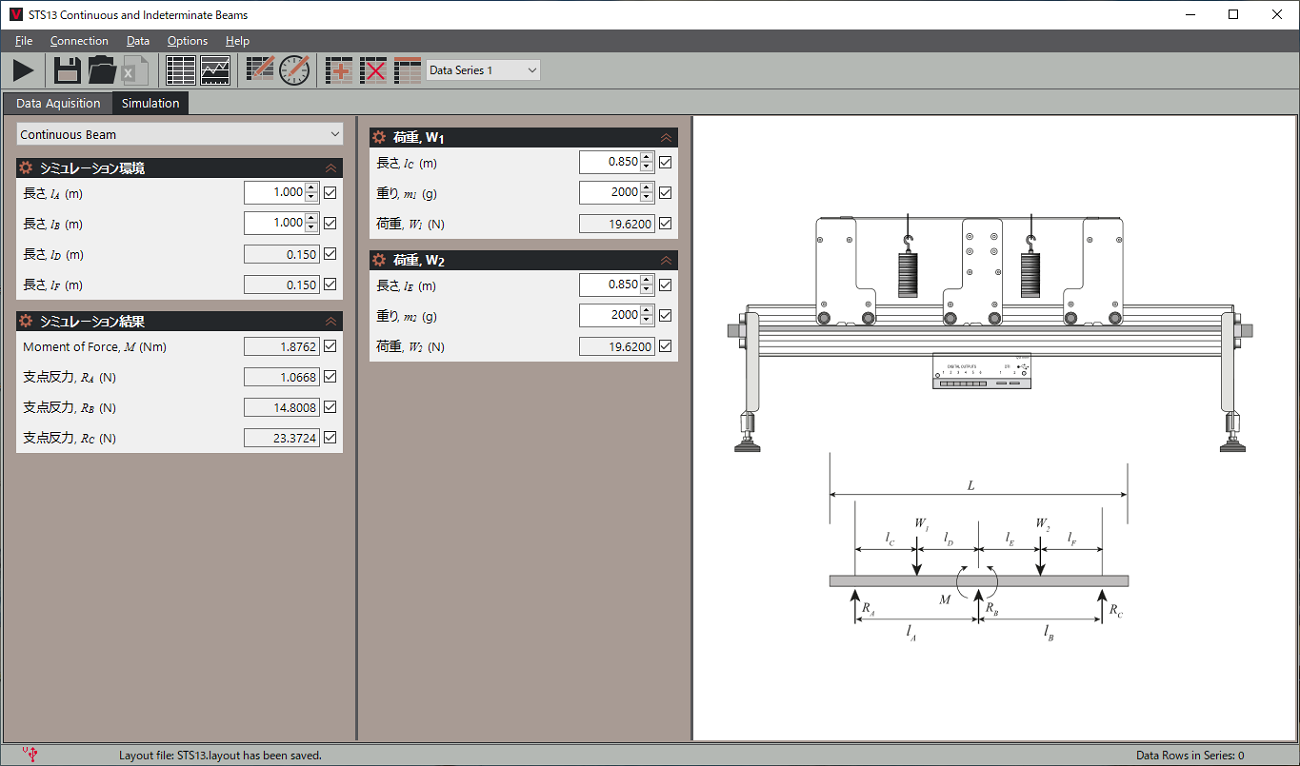

| 連続梁-集中荷重（シミュレーション） |
連続梁-集中荷重（シミュレーション） |
| |
|
|
| |
