STS3 梁のせん断力実験装置
TecQuipment社 構造力学実験装置サイトへ



STS3参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットとコンピュータが含まれています


250mmのはね出しを持つ単純梁のせん断力実験装置です。

2点支持された単純梁へ集中荷重又は等分布荷重をかけ、Cut位置(梁切断部)におけるせん断力を計測します。

STSベースユニット(別売)に付属されるVDASソフトウェアがCut位置のせん断力(N)をリアルタイムに表示します。

また、VDASソフトウェアでは荷重、せん断力計測位置を変えて、せん断力と支点反力理論値のシミュレーション実験が行えます。

実験には、STSベースユニット(別売)とコンピュータ(別売)が必要です。

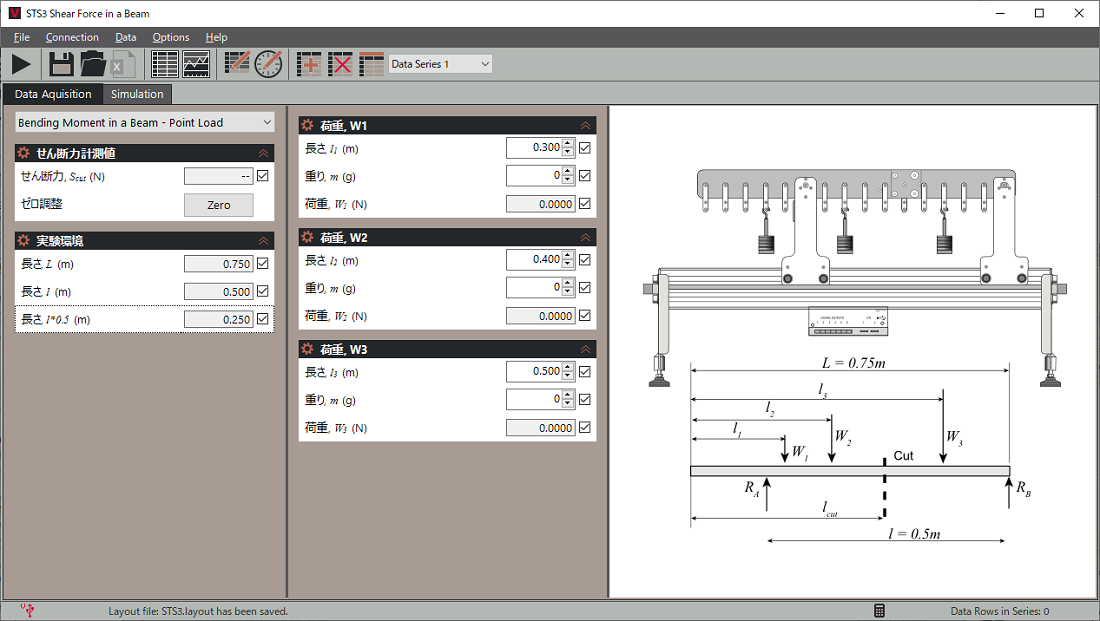

実験におけるCut位置の
せん断力をリアルタイムに表示

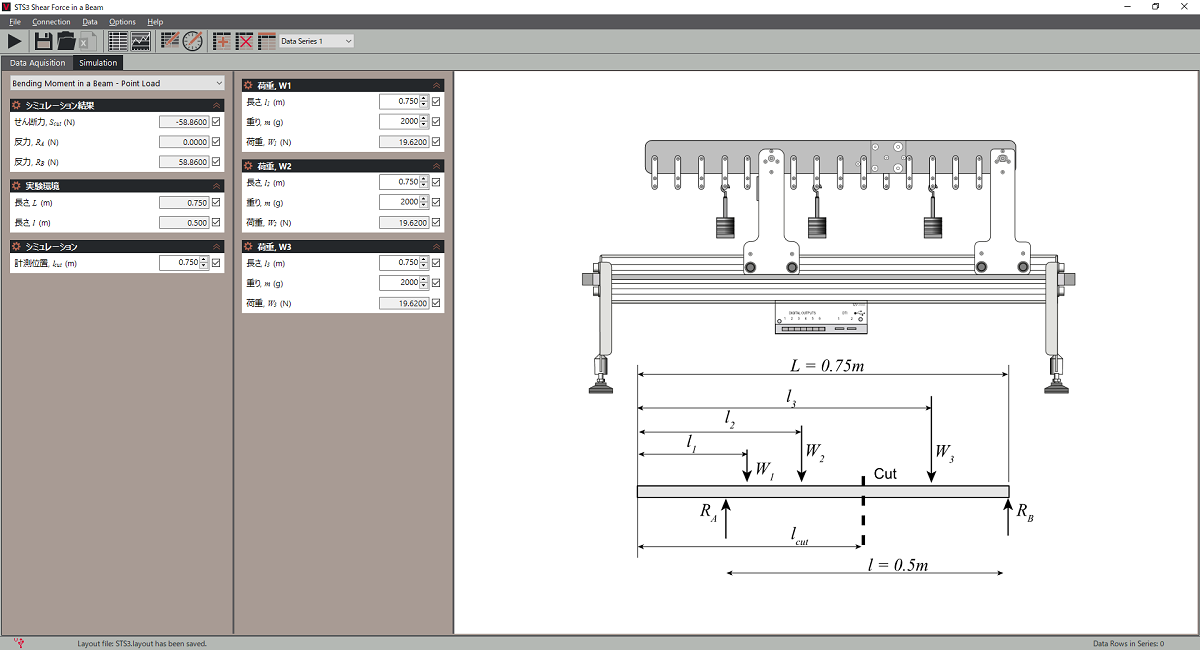

せん断力理論値をシミュレーション
Cut位置、荷重を変えてせん断力
及び支点反力の理論値を表示
VDASソフト(別売 STS1に付属)集中荷重実験 参考画面


STS3 仕様
梁長さ
支点間距離
はね出し寸法
重り間隔
Cut位置
付属品


寸法・重量
:750m
:500mm
:250mm
:50mm
:中央(右支点より250mm)
:重りハンガー4本、重り20gx50枚
 等分布荷重用ハンガー2本
 実験要領書
:W840 x D80 x H300mm  約7Kg

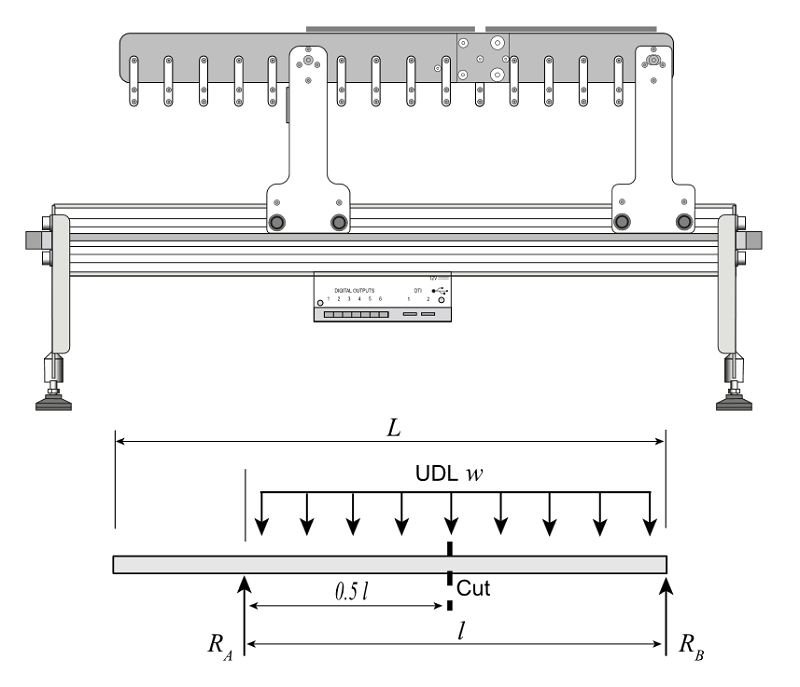

  等分布荷重実験参考図


必須オプション(別売)※実験には必ず必要です。
 STS1 STSベースユニット
寸法 :W1062xD420xH295mm  重量:約16kg
付属品:PCインターフェース、VDASソフトウェア付属

 推奨オプション(別売)
 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです
