STS19 吊り橋実験装置
TecQuipment社 構造力学実験装置サイトへ

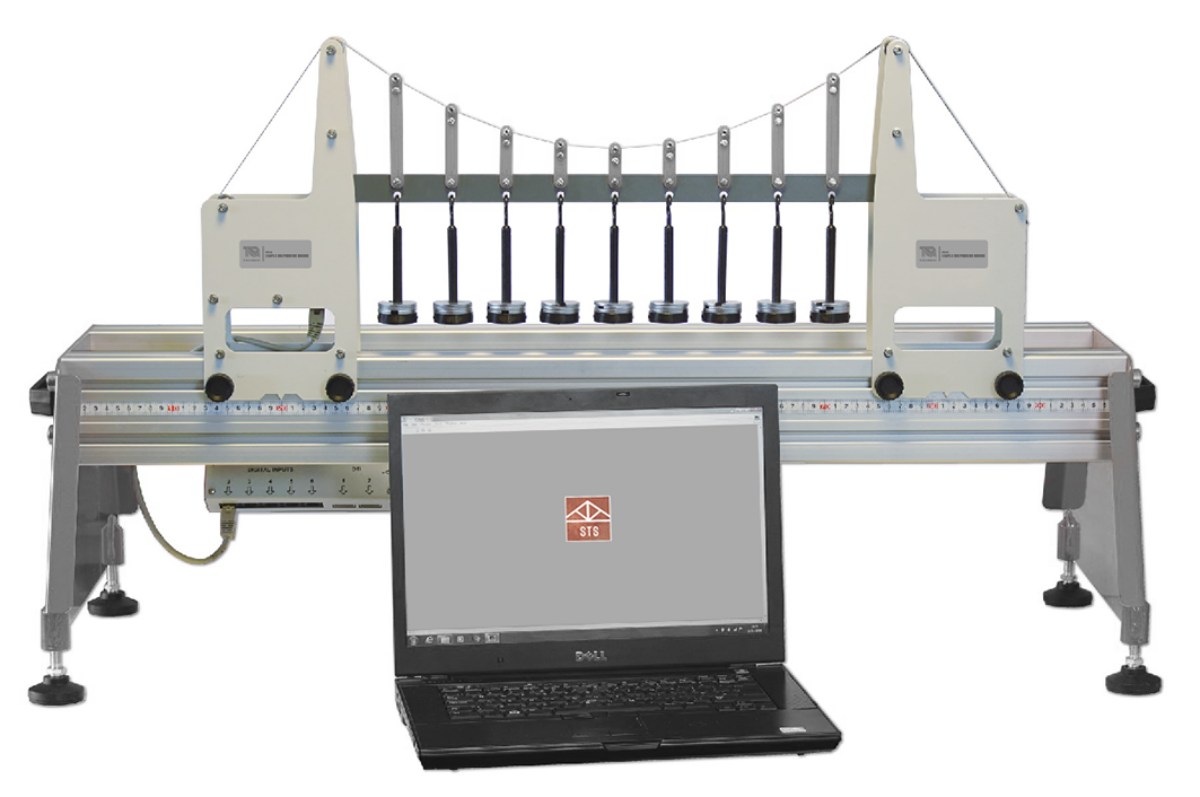

STS19参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットとPCが含まれています

スパン500mm、たわみ100mmの吊り橋に集中荷重(又は等分布荷重)をかけ(50mm間隔)、ケーブルにかかる引張力(N)を計測し理論値と比較検証します。STSベースユニット(別売)に付属されるVDASソフトウェアがケーブル左側の引張力(N)をリアルタイム表示します。また、VDASソフトウェアでは荷重を変えて、ケーブル左右の引張力と支点反力のシミュレーション実験が行えます。実験には、STSベースユニット(別売)とコンピュータ(別売)が必要です。

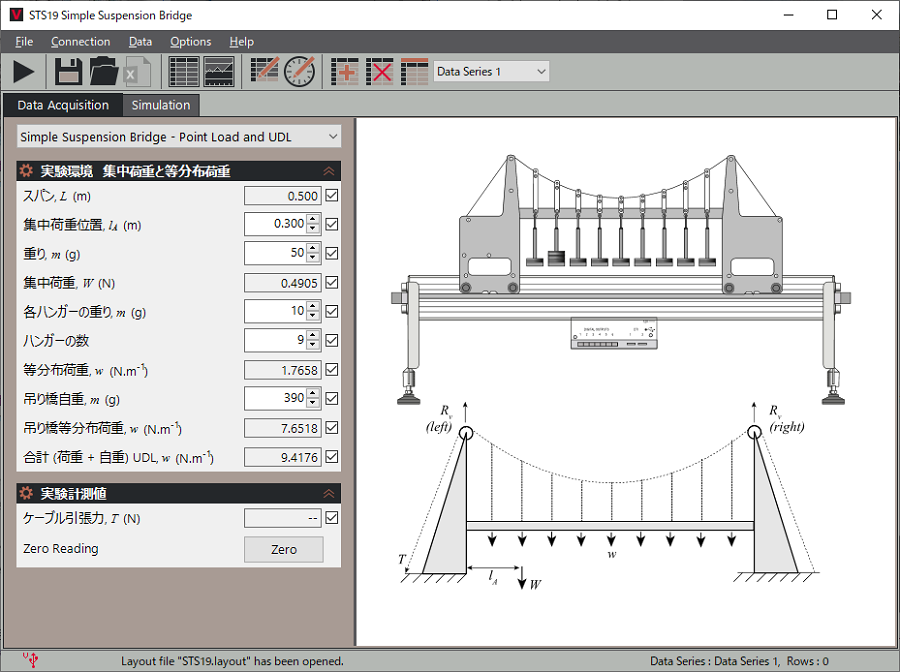

集中荷重と等分布荷重(実験)
ケーブル引張力計測

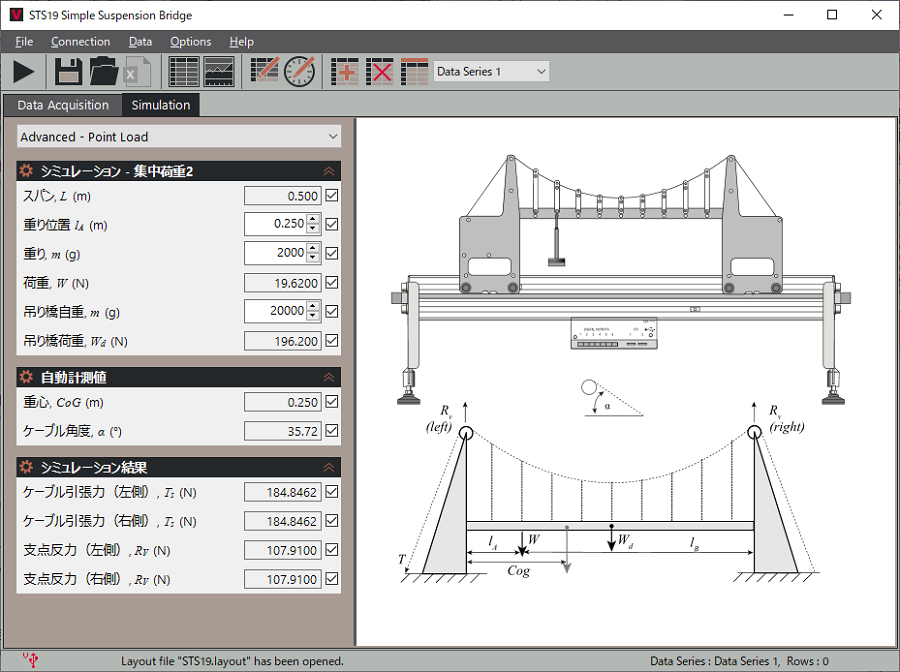

荷重を変えて、ケーブル左右の引張力と支点反力
理論値計測(シミュレーション)
VDASソフト(別売 STS1に付属)参考画面


STS19 仕様

スパン

たわみ

付属品



寸法・重量

:500mm

:100mm

:重りハンガー9本、重り20gx50枚

実験要領書

:W760 x D90 x H340mm 約6Kg



必須オプション(別売)※実験には必ず必要です。
 STS1 STSベースユニット
寸法 :W1062xD420xH295mm  重量:約16kg
付属品:PCインターフェース、VDASソフトウェア付属

 推奨オプション(別売)
 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです
