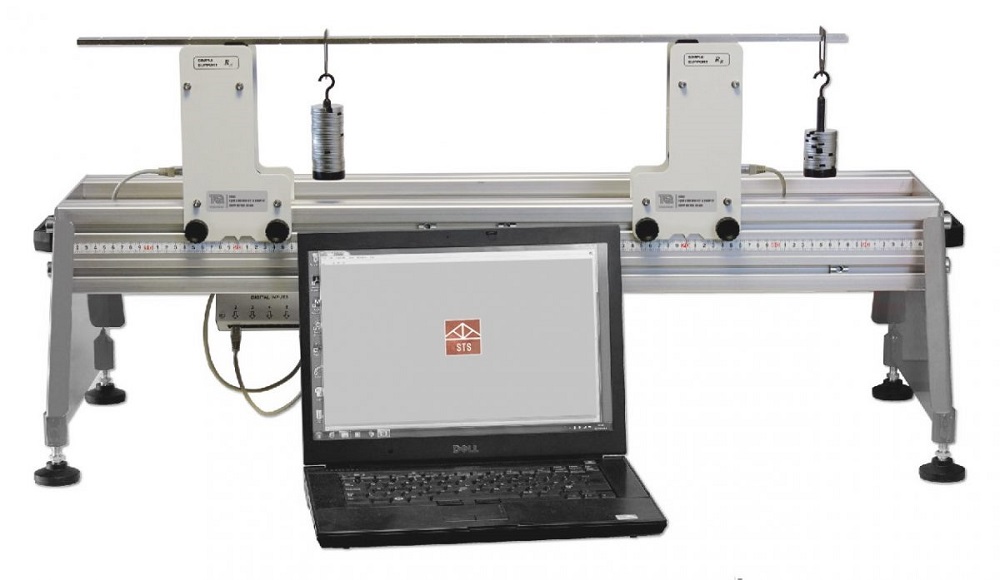

STS22参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットとPCが含まれています
|
| |
|
アルミ製平板の単純支持梁へ集中荷重（又は等分布荷重）をかけ、2ヶ所の支点反力を計測します。STSベースユニット（別売）に付属されるVDASソフトウェアが2ヶ所の支点反力（N）をリアルタイム表示します。また、VDASソフトウェアでは試験片の断面寸法や密度、支点間距離を変えたシミュレーション実験が行えます。
実験には、STSベースユニット（別売）とコンピュータ（別売）が必要です。 |
| |
| |
 |
 |

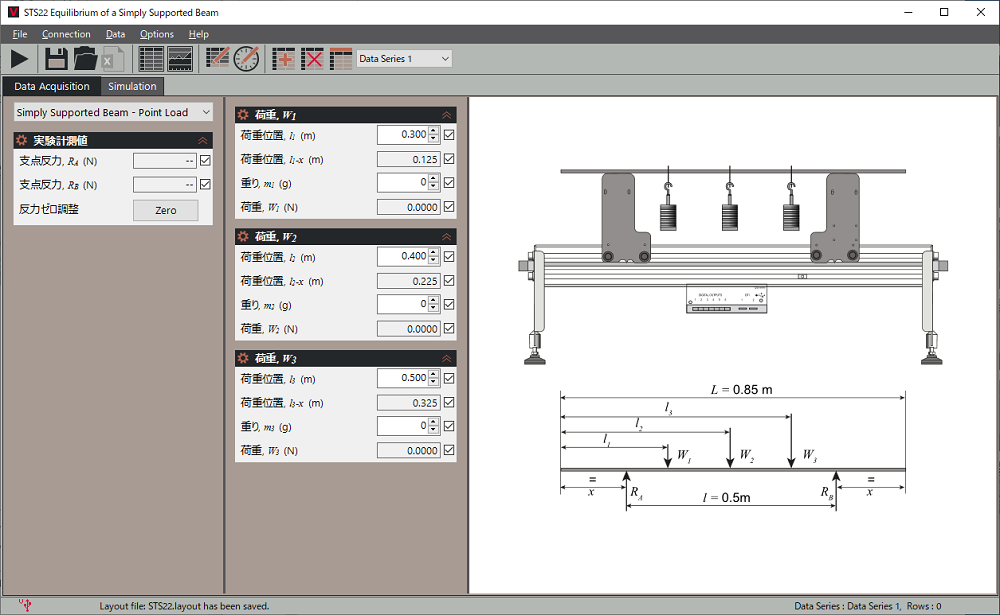

単純梁の集中荷重（実験）
支点反力を計測 |

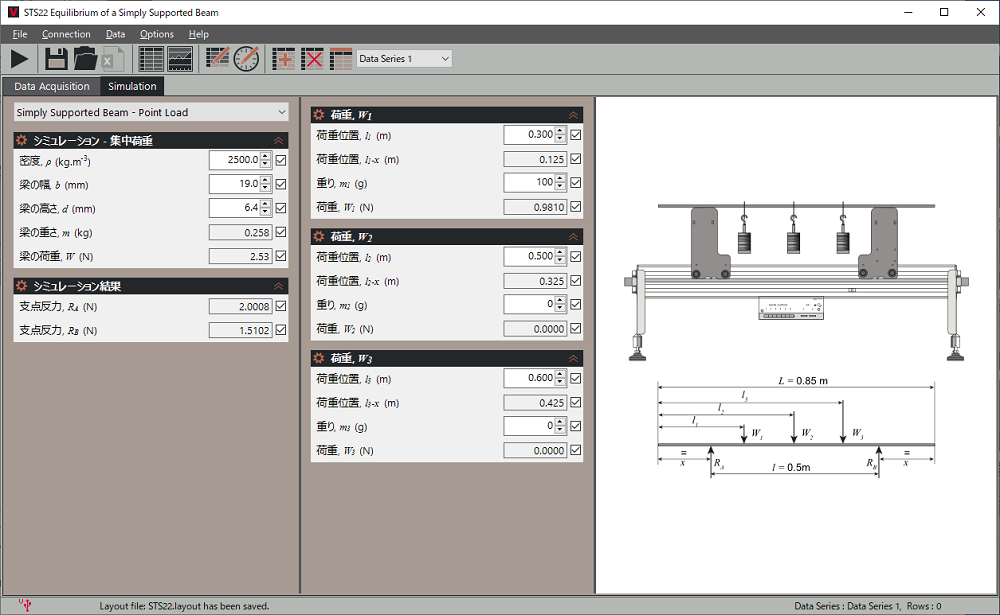

単純梁の集中荷重（シミュレーション）
試験片断面寸法や密度、荷重位置を変更 |
| VDASソフト（別売 STS1に付属）参考画面 |
| |
| |
| STS22 仕様 |
|
|
試験片
付属品
寸法・重量
|
：アルミ平 L850 x W19 x t6.3 mm
：重りハンガー9本、重り20gx50枚
実験要領書
：W850 x D80 x H240mm 約6Kg
|
|
|
| |
| |
| 必須オプション（別売）※実験には必ず必要です。 |
| STS1 |
STSベースユニット |
寸法 ：W1062xD420xH295mm 重量：約16kg
付属品：PCインターフェース、VDASソフトウェア付属
|
| |
| 推奨オプション（別売） |
| VDAS-elab |
リモート実験システム |
| 離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです |
|
| |
| |
| VDASソフト（別売 STS1に付属）参考画面 |
| |
 |
 |

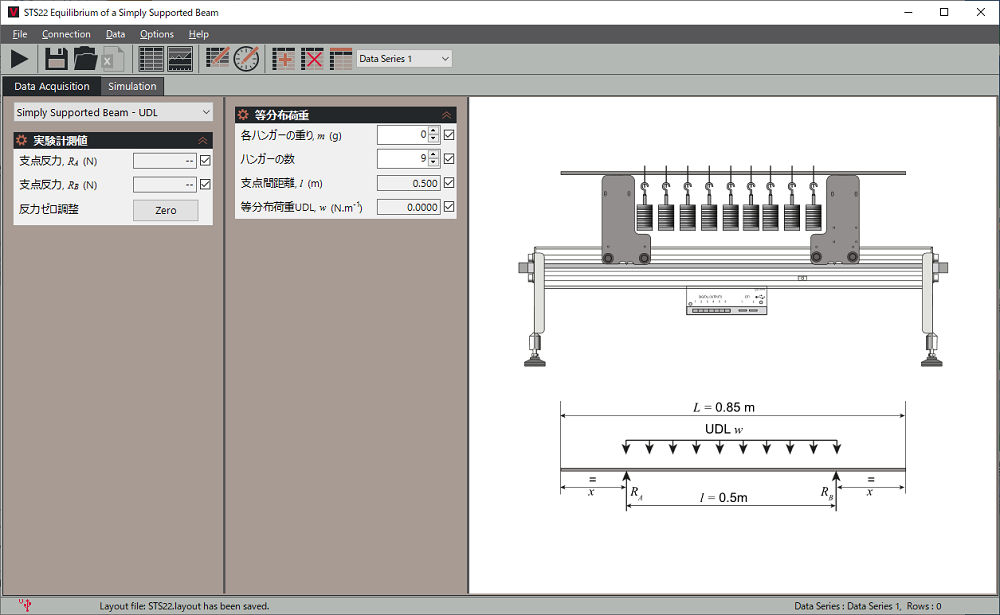

単純梁の等分布荷重（実験）
支点反力を計測 |
単純梁の等分布荷重（シミュレーション）
荷重や支点間距離を変更 |
|
| |
