STS4 梁のたわみ実験装置
TecQuipment社 構造力学実験装置サイトへ

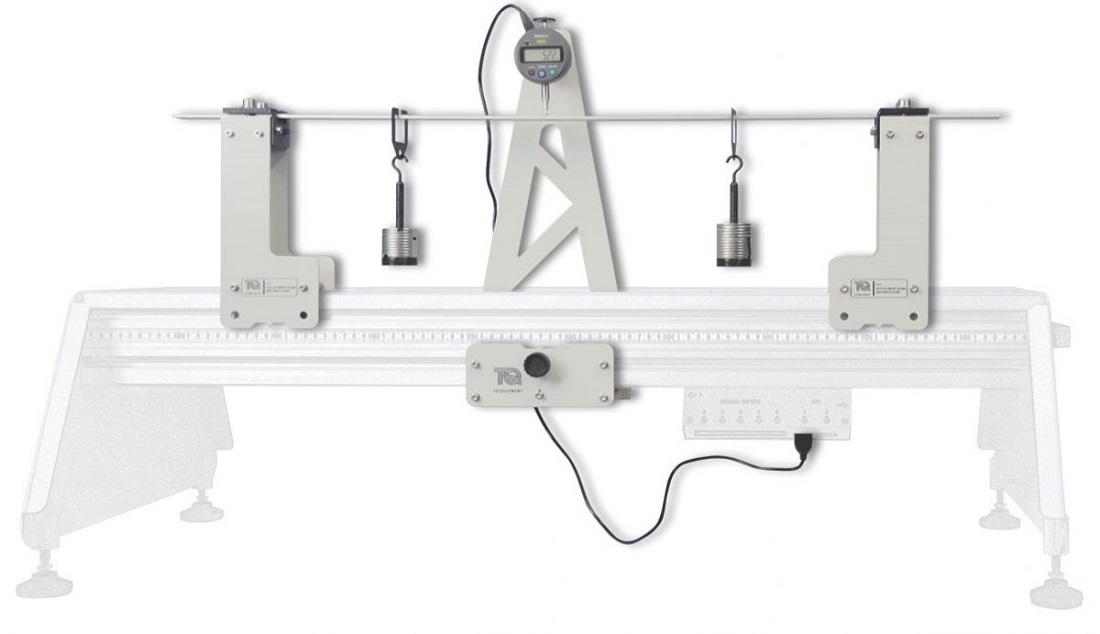

STS4参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニット(グレー部分)が含まれています

異なる材質の試験片を使って、梁のたわみ実験と理論の検証を行います。
固定梁や一端固定他端支持、単純支持梁、片持ち梁へ集中荷重や等分布荷重をかけて梁のたわみを出力します。
STSベースユニット(別売)に付属されるVDASソフトウェアが実験のたわみ(mm)をリアルタイムに表示します。また、VDASソフトウェアでは試験片断面形状(長方形、丸形、I形)や支点間距離、荷重、ヤング係数を変えた際のたわみ理論値シミュレーション実験が行えます。実験には、STSベースユニット(別売)とコンピュータ(別売)が必要です。

 ページ先頭へ戻る

実験におけるたわみ計測値をリアルタイム表示
固定梁、一端固定他端支持、単純支持梁、片持ち梁
たわみ理論値をシミュレーション
試験片断面形状(長方形、丸形、I形)や
支点間距離、荷重、ヤング係数を変えた実験

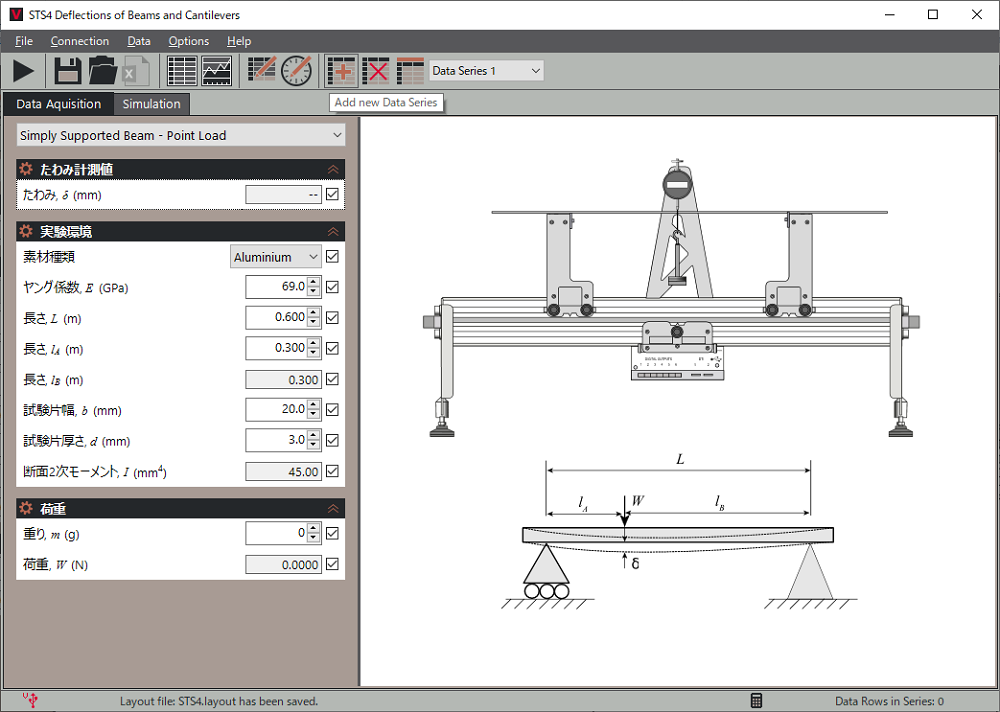

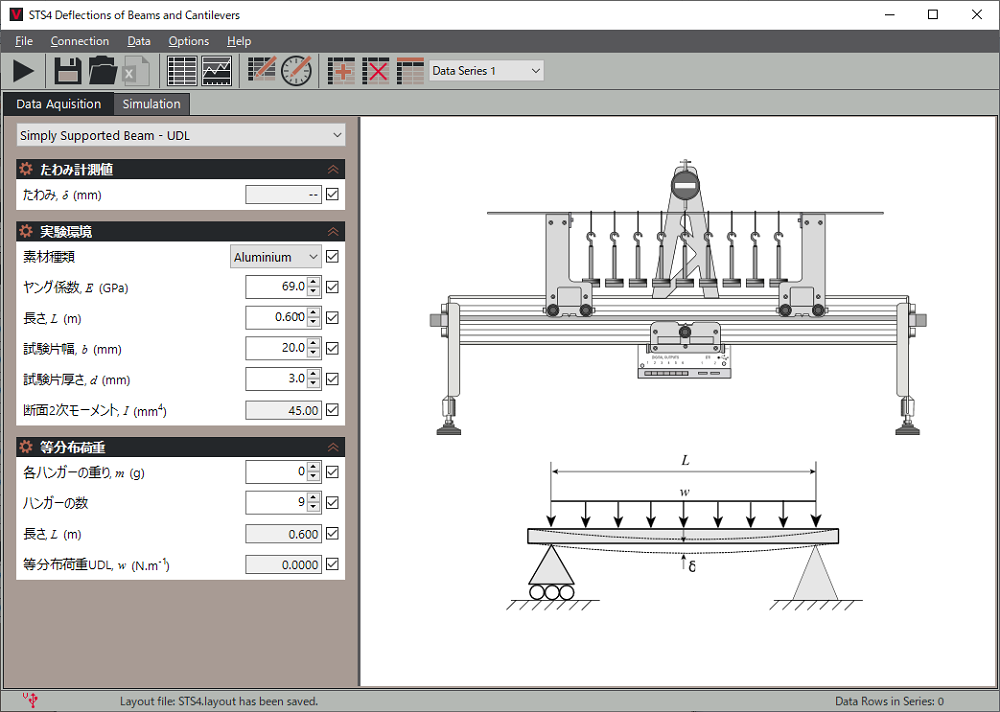

VDASソフト(別売 STS1に付属)単純支持張り実験 参考画面


STS4 仕様
支点種類
試験片
試験片種類



デジタル表示器
付属品

寸法・重量
:両端固定、一端固定他端支持、単純梁
:平板5種類 長さ850mm
:アルミ 19 x 3.2 mm, 19 x 4.8 mm
 25.4 x 3.2 mm
 黄銅 25.4 x 3.2 mm
 軟鋼 25.4 x 3.2 mm
:最小表示 0.01mm
:重りハンガー9本、重り20gx50枚
 実験要領書
:W850 x D108 x H413mm  約7Kg
  重りハンガーと重り参考写真
必須オプション(別売)※実験には必ず必要です。
 STS1 STSベースユニット
寸法 :W1062xD420xH295mm  重量:約16kg
付属品:PCインターフェース、VDASソフトウェア付属

   ページ先頭へ戻る

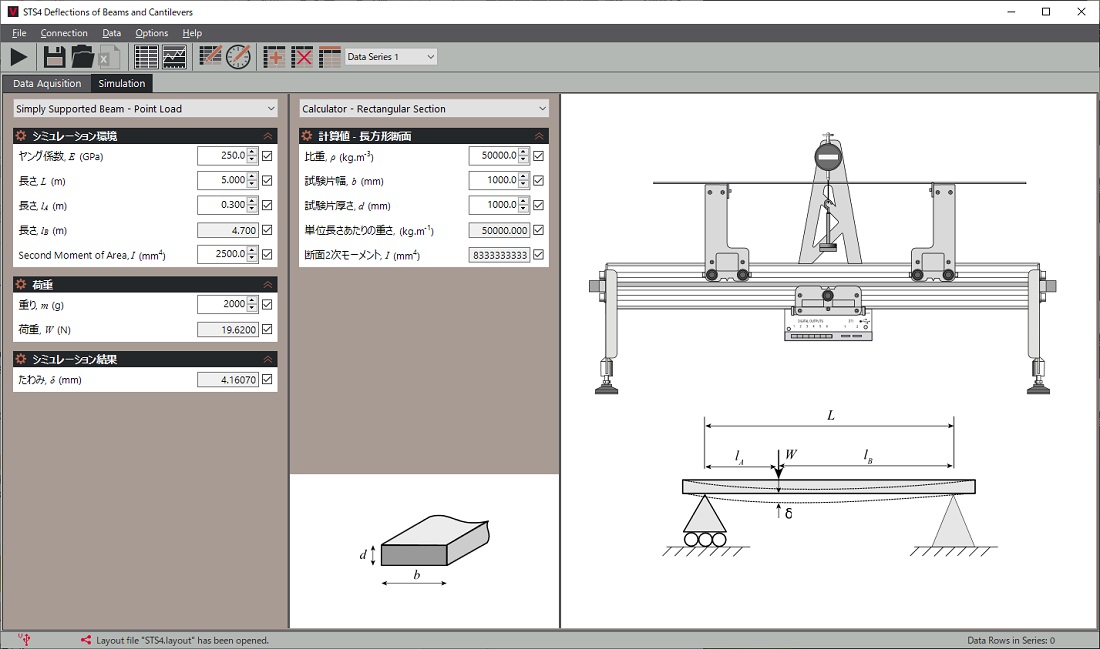

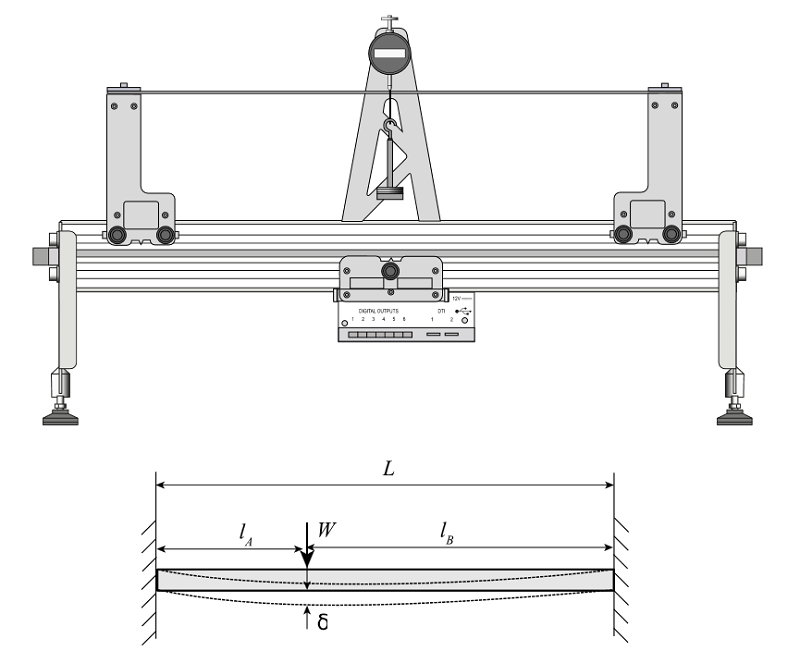

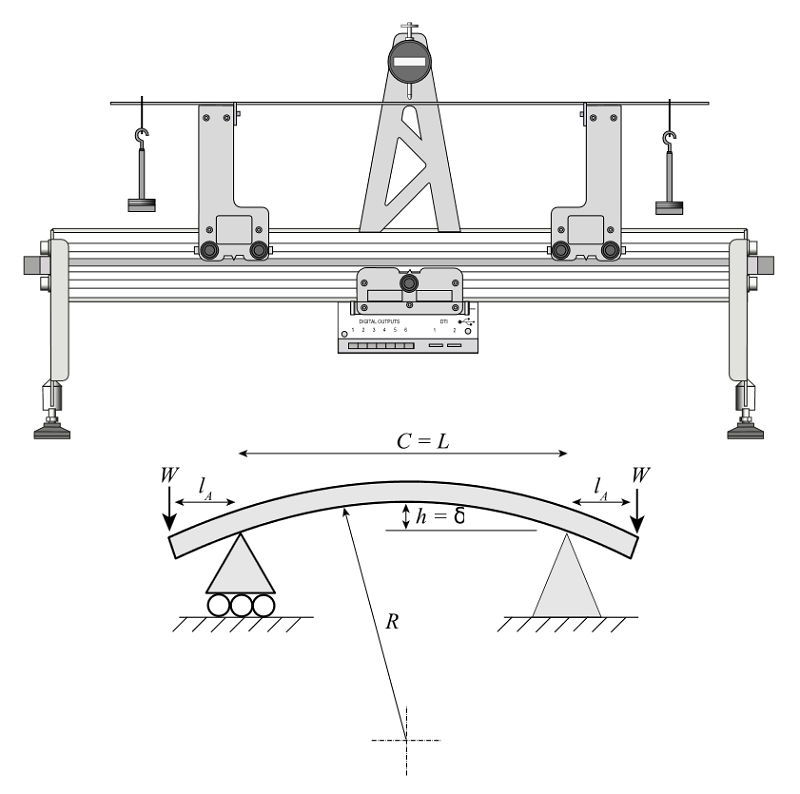

その他実験参考画面
VDASソフト(別売 STS1に付属)

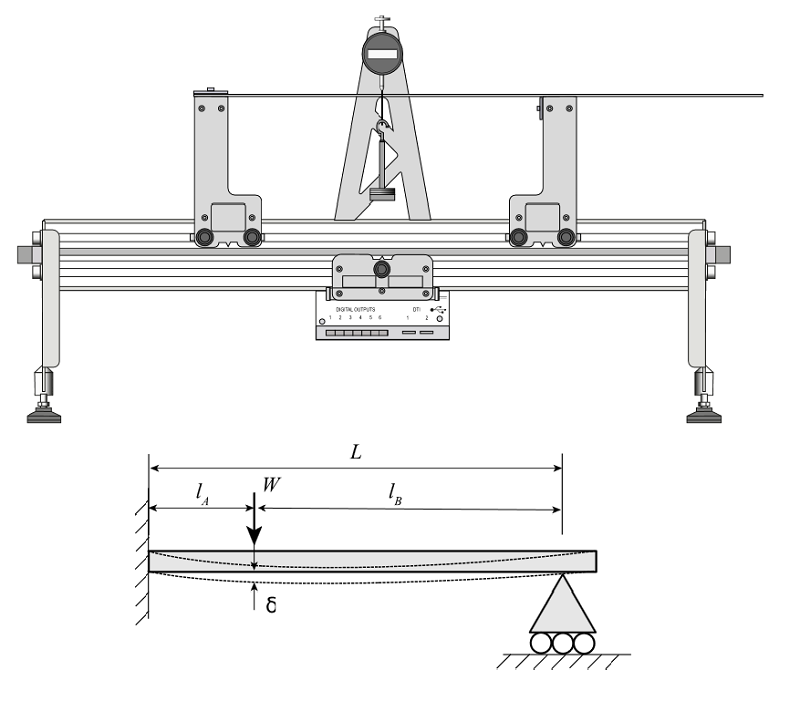

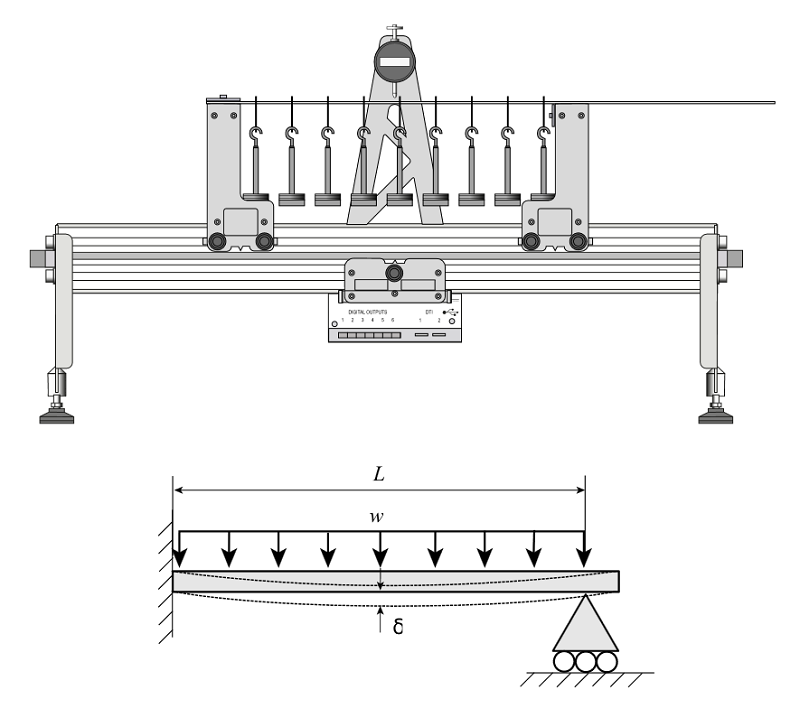

VDASソフト(別売)等分布荷重実験 参考画面  一端固定他端支持

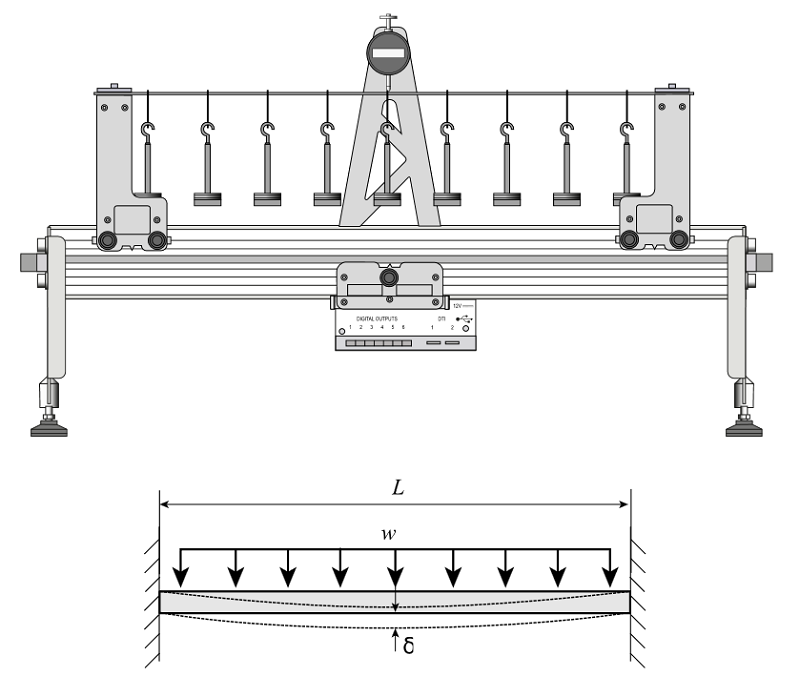

一端固定他端支持(等分布荷重) 両端固定
   ページ先頭へ戻る

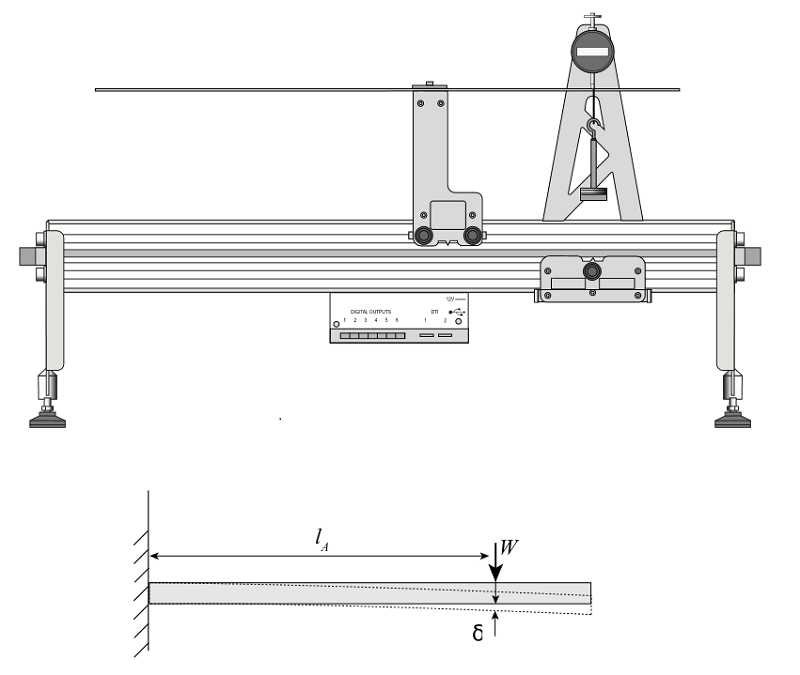

両端固定 (等分布荷重) 片持ち梁

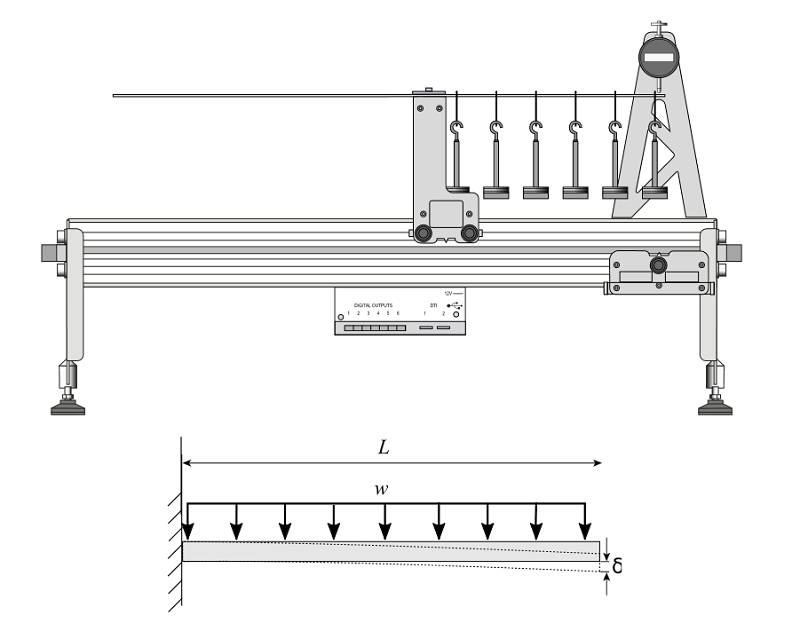

片持ち梁(等分布荷重) 単純支持梁

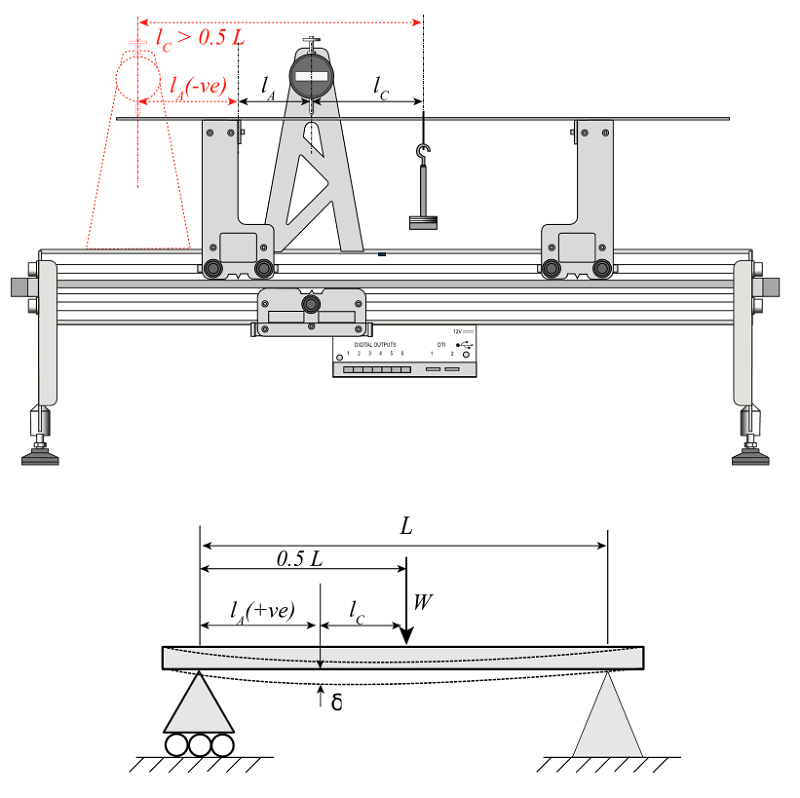

単純支持梁
