STS7 非対称曲げとせん断中心実験装置
TecQuipment社 構造力学実験装置サイトへ

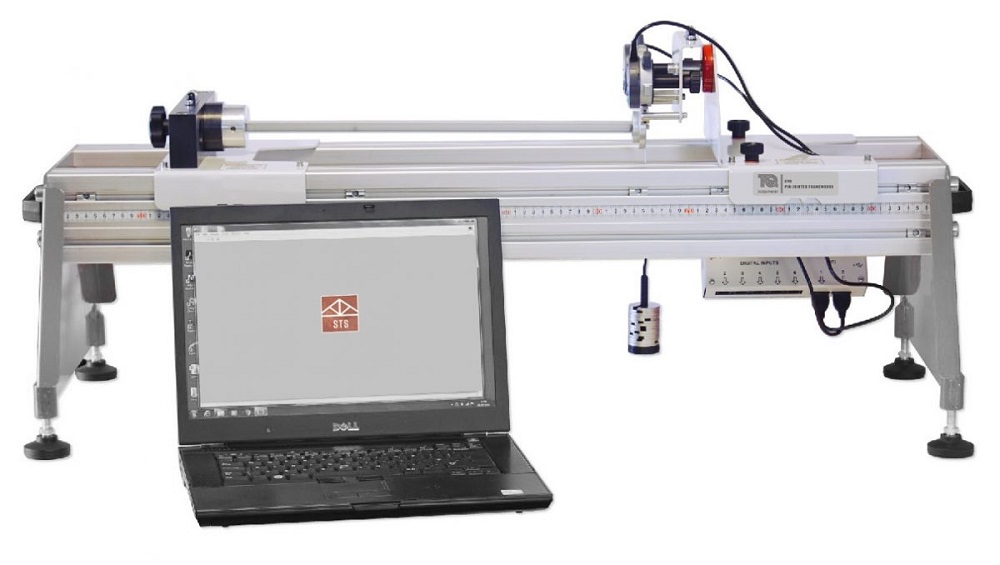

STS7参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットとコンピュータが含まれています

非対称断面体に負荷をかけて垂直、水平方向のたわみを計測し各所における断面2次モーメントの原理を実験します。
試験片固定チャックには負荷角度を変えて2方向のたわみを計測するシステムと特殊プレートに重りを加えてたわみを計測し、せん断中心を決定するシステムがあります。STSベースユニット(別売)に付属されるVDASソフトウェアは、2方向のたわみをリアルタイムに表示し、断面2次モーメントを自動算出します。
また、VDASソフトウェアでは、さまざまな断面形状(L形、チャンネル形、長方形、T形、Z型)で寸法と荷重、荷重角度を変えて断面2次モーメントとたわみ理論値のシミュレーション実験、チャンネル形で寸法と荷重、荷重位置を変えて断面2次極モーメントとせん断中心位置、軸力の理論値が行えます。実験には、STSベースユニット(別売)とコンピュータ(別売)が必要です。

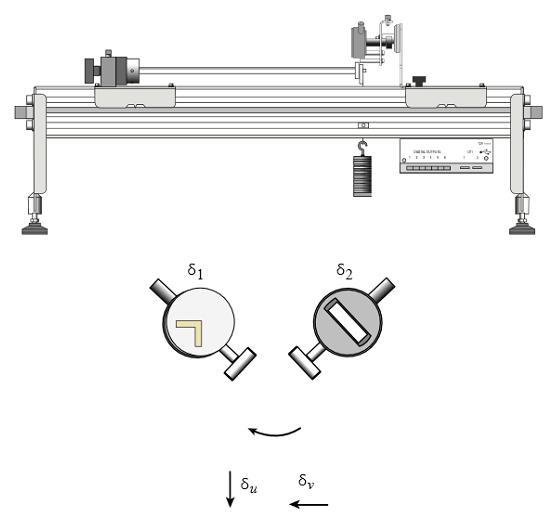

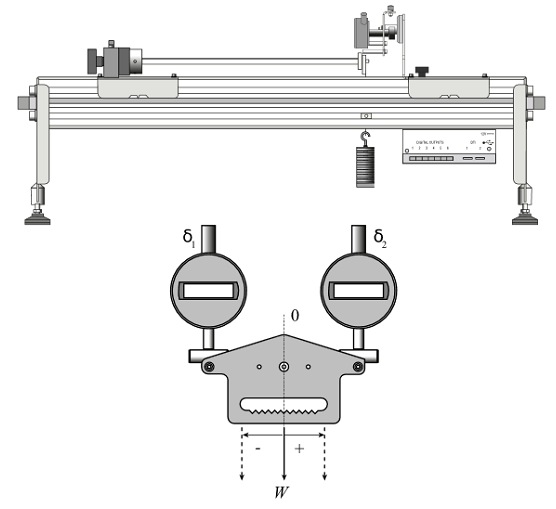

非対称曲げ実験参考図 せん断中心実験参考図

クリックすると画像が拡大
 ページ先頭へ戻る

非対称曲げ実験 ソフト参考画面 せん断中心実験 ソフト参考画面

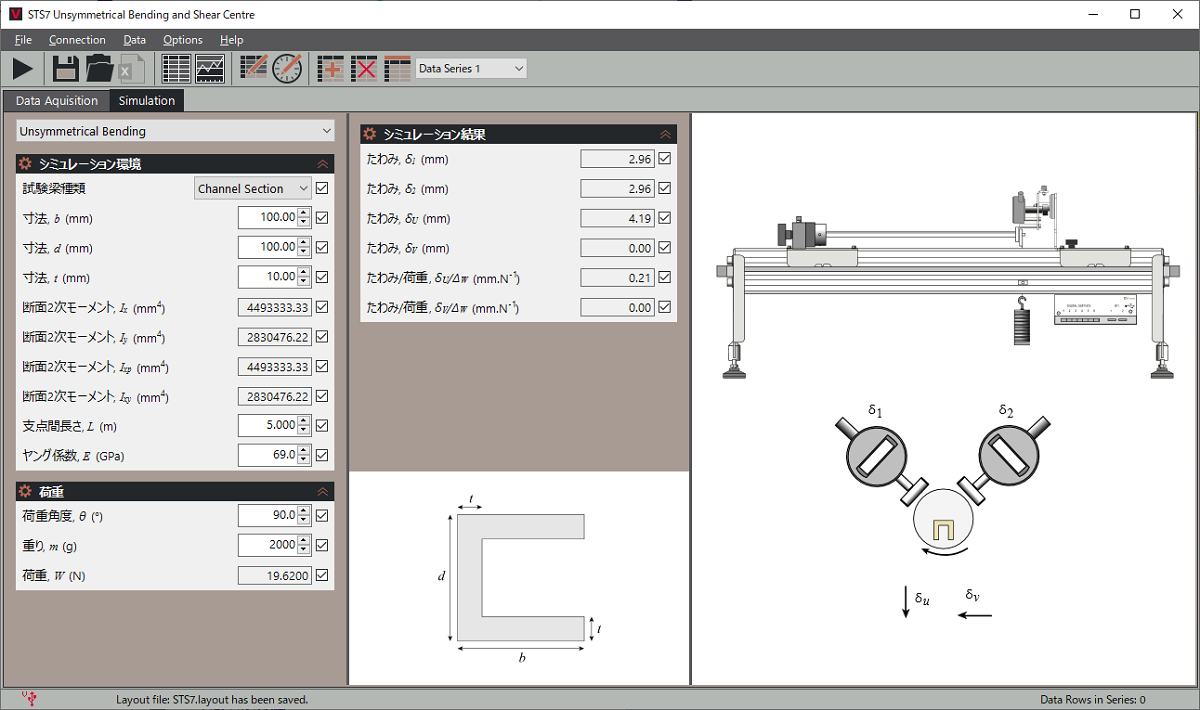

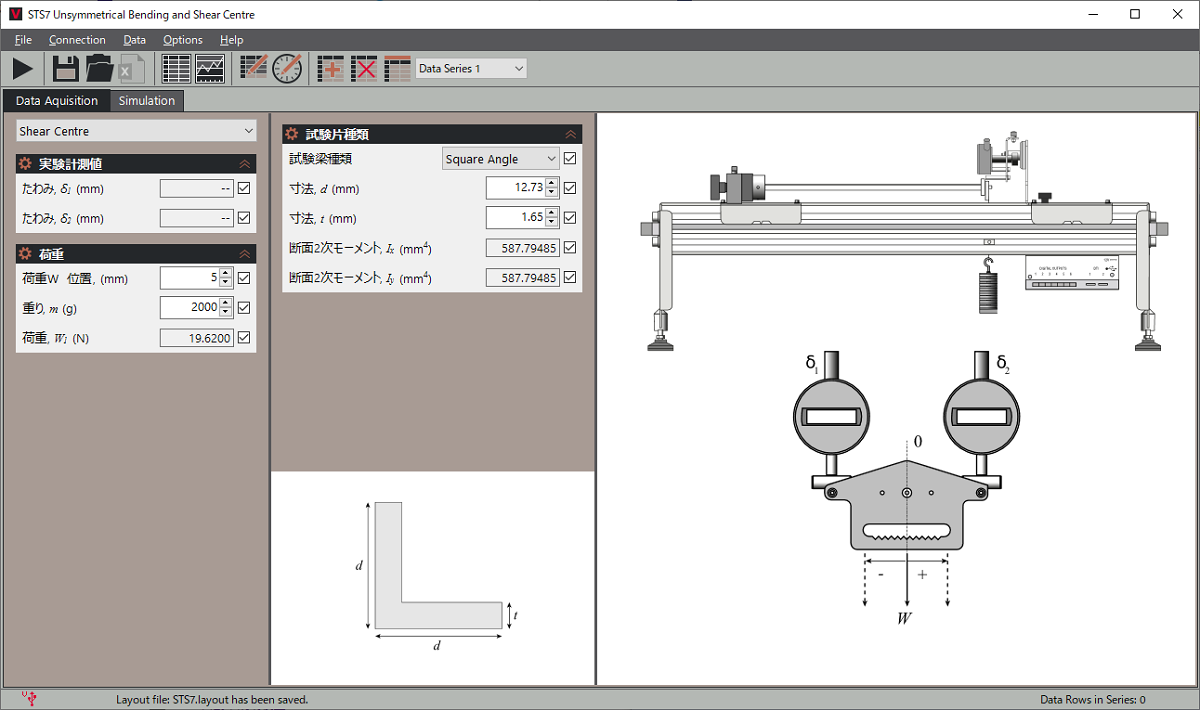

非対称曲げシミュレーション ソフト参考画面 せん断中心シミュレーション ソフト参考画面

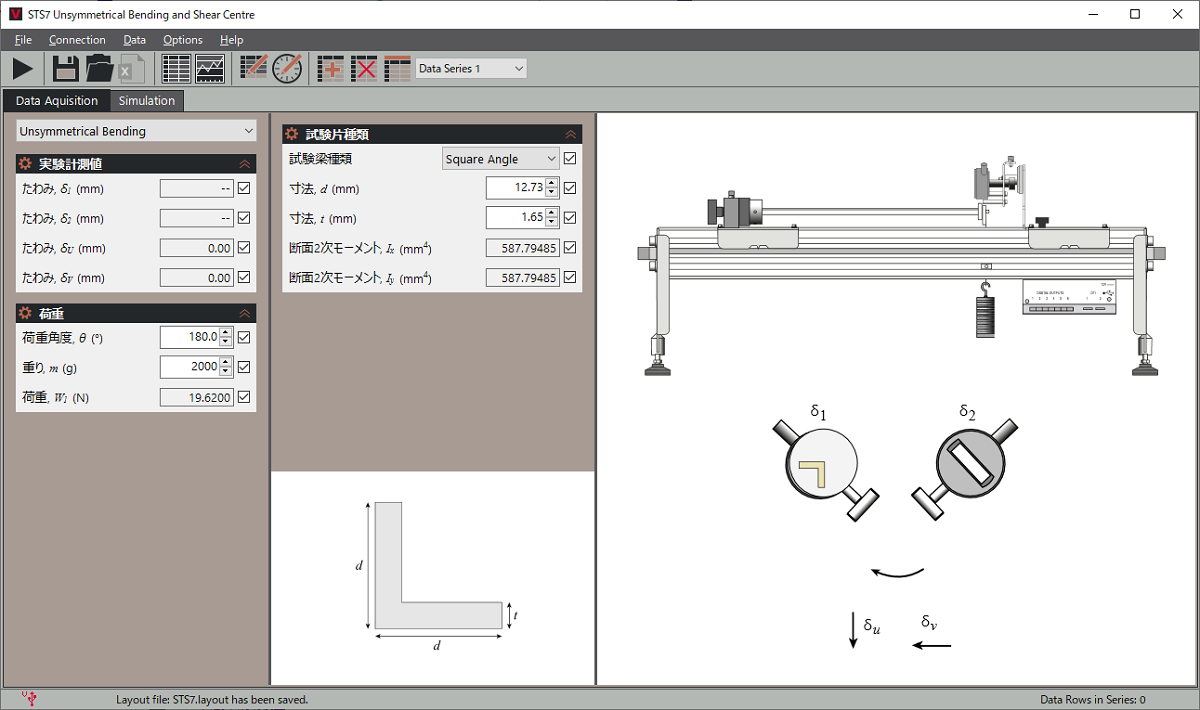

VDASソフト(別売 STS1に付属)クリックすると画像が拡大


STS7 仕様
たわみ表示器
付属試験片
付属品

寸法
重量
:2個、最小表示 0.01mm
:長方形、アングル形、チャンネル形
:重りハンガー2本、重り20gx25枚
 実験要領書
:W860 x D260 x H180mm
:約10Kg
  付属試験片参考図

必須オプション(別売)※実験には必ず必要です。
 STS1 STSベースユニット
寸法 :W1062xD420xH295mm  重量:約16kg
付属品:PCインターフェース、VDASソフトウェア
