STS6 ねじり実験装置
TecQuipment社 構造力学実験装置サイトへ

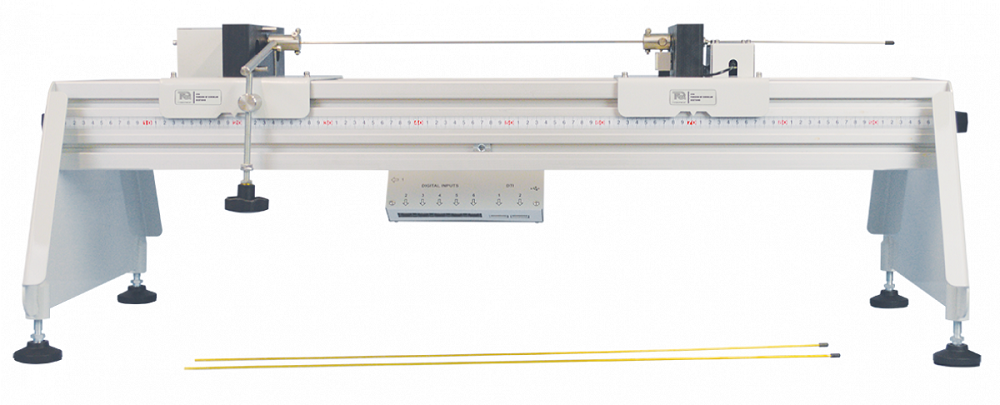

STS6参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットが含まれています

丸棒と中空パイプの弾性領域における、ねじりトルクとひずみについて実験します。
装置付属の外径約3mmの黄銅製丸棒、黄銅製パイプ、ステンレス製丸棒を使用して試験片に負荷を加え、トルクとねじり角度を出力します。
STSベースユニット(別売)に付属されるVDASソフトウェアがトルク(Nm)とねじり角(度)をリアルタイムに表示し、断面2次極モーメントを自動算出します。また、VDASソフトウェアでは試験片断面形状(丸棒、パイプ、角棒、三角棒)や断面積、横弾性係数等を変えてねじれ角理論値を算出するシミュレーション実験が行えます。
実験には、STSベースユニット(別売)とコンピュータ(別売)が必要です。

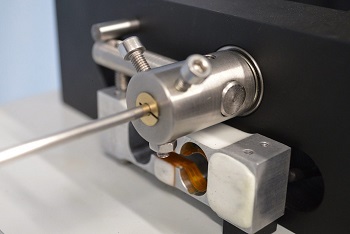

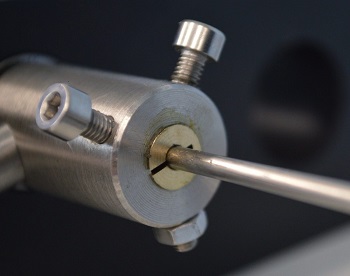

 左右固定チャック参考写真
 ページ先頭へ戻る

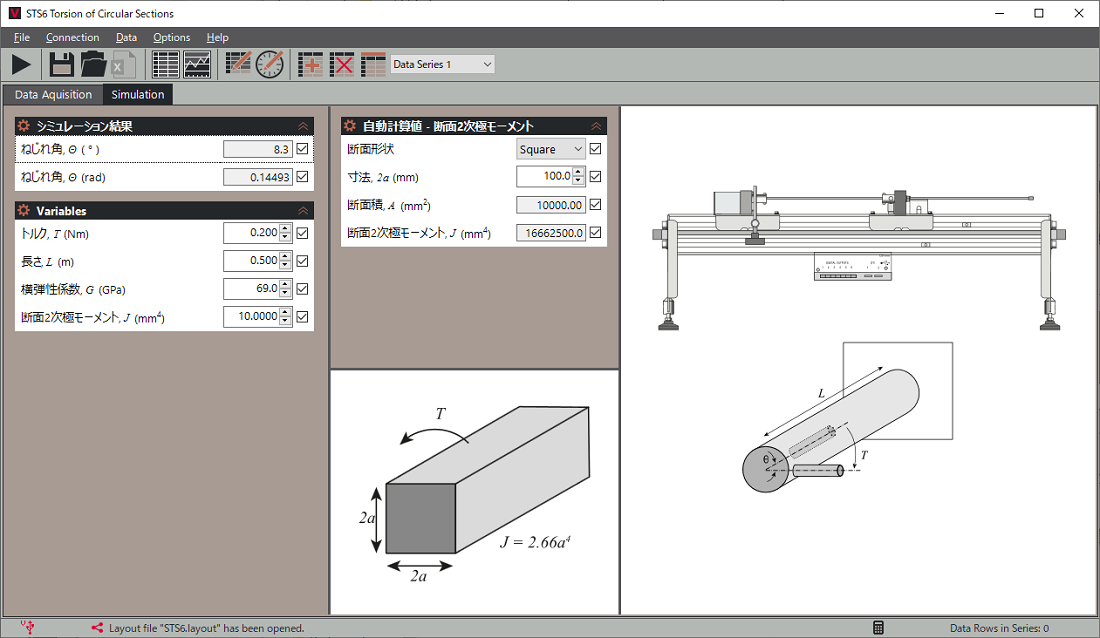

トルク、ねじれ角を表示(実験) 試験片形状等を変更した理論値シミュレーション

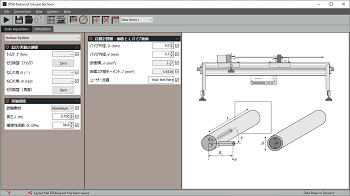

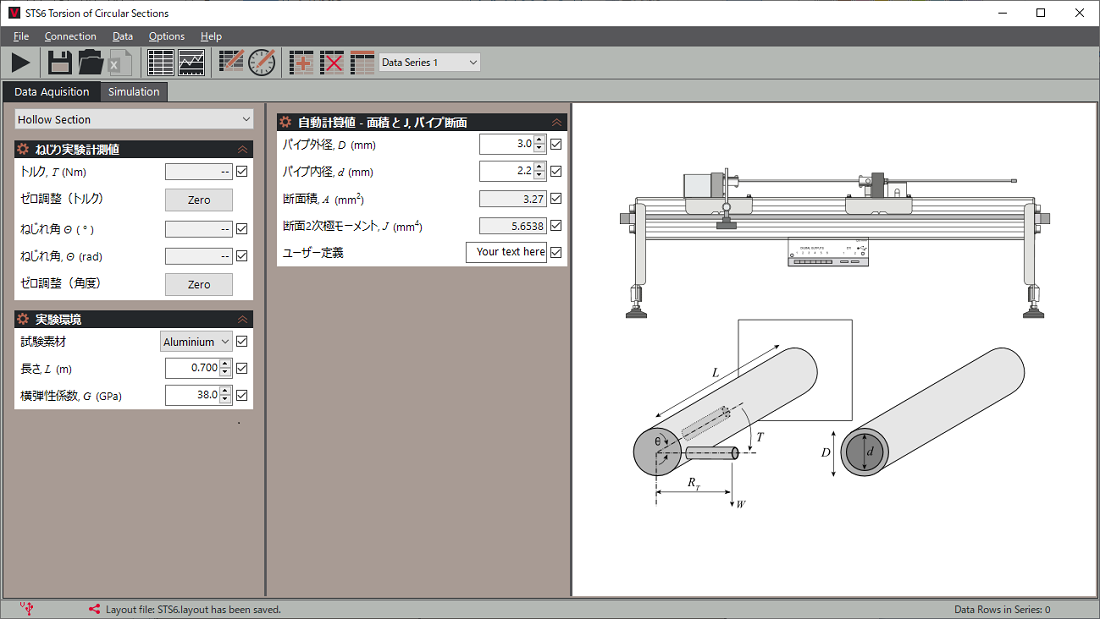

VDASソフト(別売 STS1に付属)ねじり実験 参考画面


STS6 仕様
角度計測
最大許容トルク
付属試験片

付属品
寸法
重量
:0~25度
:1 N/m
:3種類 公称外径3mm 長さ700mm
 黄銅丸棒、黄銅パイプ、ステンレス丸棒
:実験要領書
:W850 x D130 x H500mm
:約14Kg

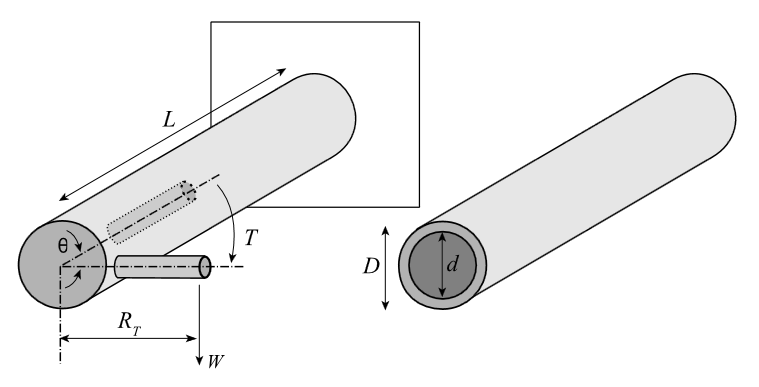

  ねじり機構概略図

必須オプション(別売)※実験には必ず必要です。
 STS1 STSベースユニット
寸法 :W1062xD420xH295mm  重量:約16kg
付属品:PCインターフェース、VDASソフトウェア

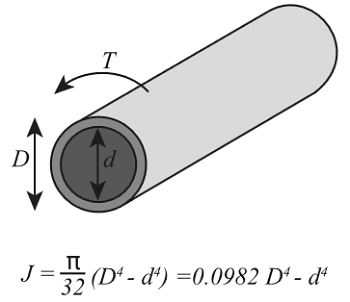

VDASソフト(別売 STS1に付属)を使用したシミュレーション実験参考図

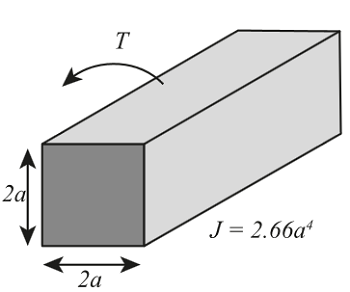

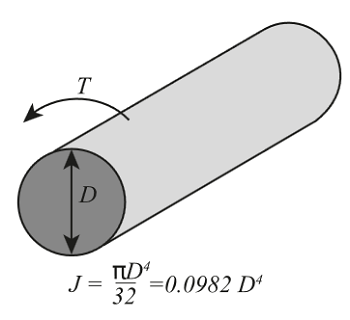

丸棒(実験&シミュレーション)  角棒(シミュレーション)

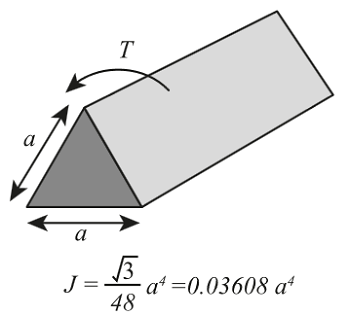

三角棒(シミュレーション) 丸パイプ(実験&シミュレーション)
