STS14 湾曲バーと腕架(ダビッド)実験装置
TecQuipment社 構造力学実験装置サイトへ


STS14参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットとPCが含まれています


4種類の一般的な腕架や湾曲した構造物に垂直荷重をかけて垂直・水平方向のたわみを計測、理論値と比較検証します。

アルミ製の湾曲ダビッド、角ダビッド、半円、1/4円、4種類の試験片が付属されます。

STSベースユニット(別売)に付属されるVDASソフトウェアが垂直方向と水平方向の変位(mm)をリアルタイム表示します。

また、VDASソフトウェアでは試験片の断面寸法や長さ、荷重、ヤング係数を変えたシミュレーション実験が行えます。
実験には、STSベースユニット(別売)とコンピュータ(別売)が必要です。

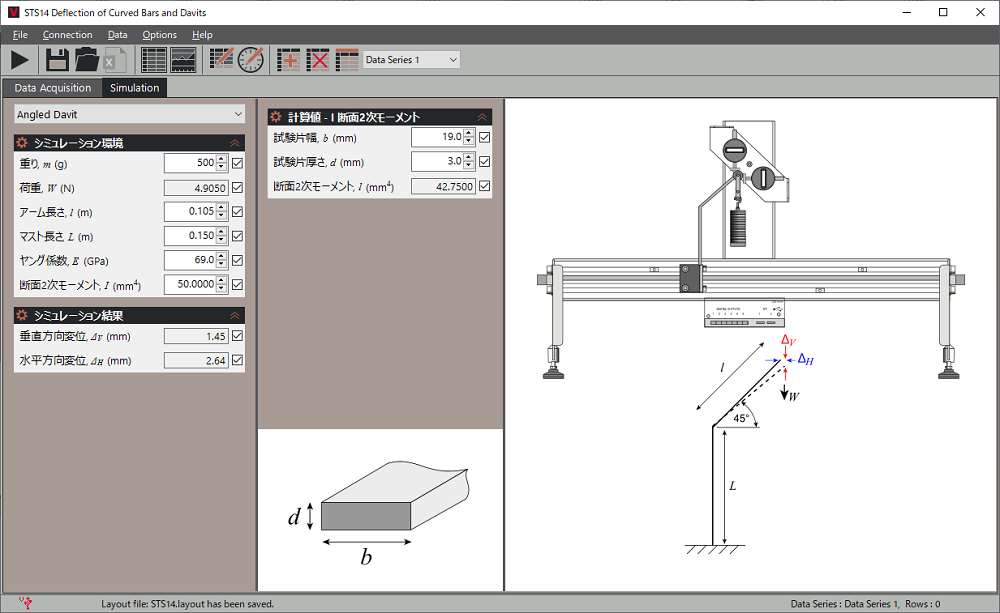

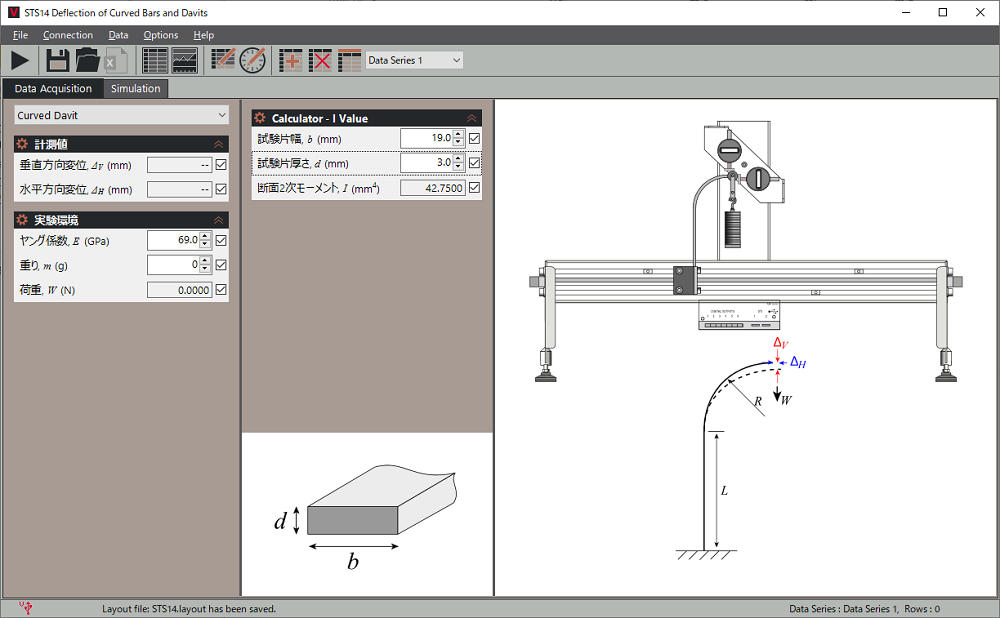

湾曲ダビッド(実験) 角ダビッド(シミュレーション)
断面寸法や長さ、荷重、ヤング係数を変更
VDASソフト(別売 STS1に付属)参考画面


STS14 仕様
試験片
試験片断面
たわみ表示器
付属品

寸法・重量
:4種類 アルミ製
 湾曲ダビッド、角ダビッド、半円、1/4円
:2個 最小表示 0.01mm
:重りハンガ―2本、重り20gx25枚
 実験要領書
:W280 x D125 x H480mm 約6Kg


必須オプション(別売)※実験には必ず必要です。
 STS1 STSベースユニット
寸法 :W1062xD420xH295mm  重量:約16kg
付属品:PCインターフェース、VDASソフトウェア付属

 推奨オプション(別売)
 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです



VDASソフト(別売 STS1に付属)を使用した実験参考画面

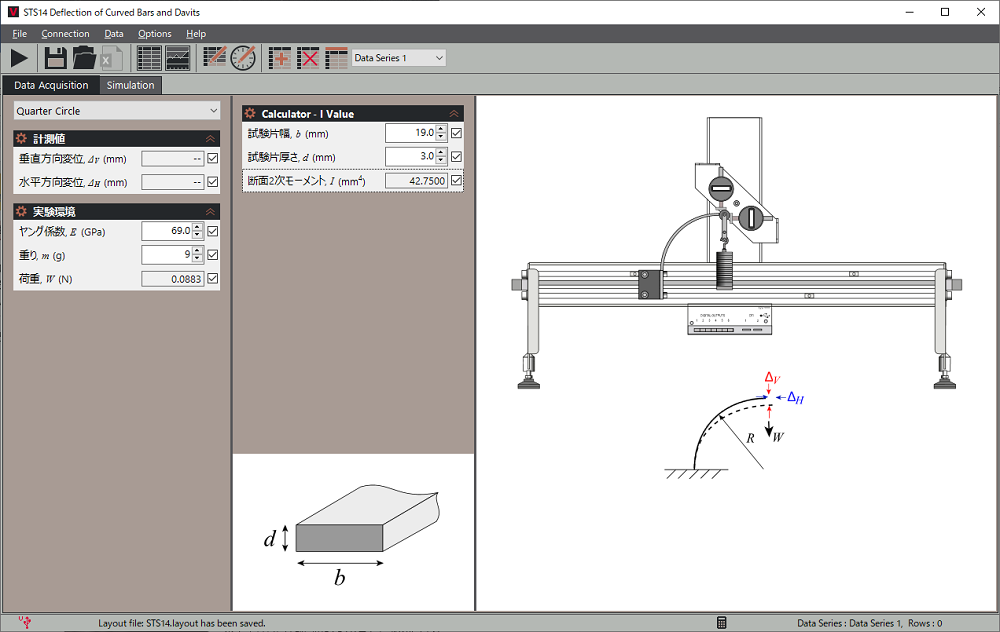

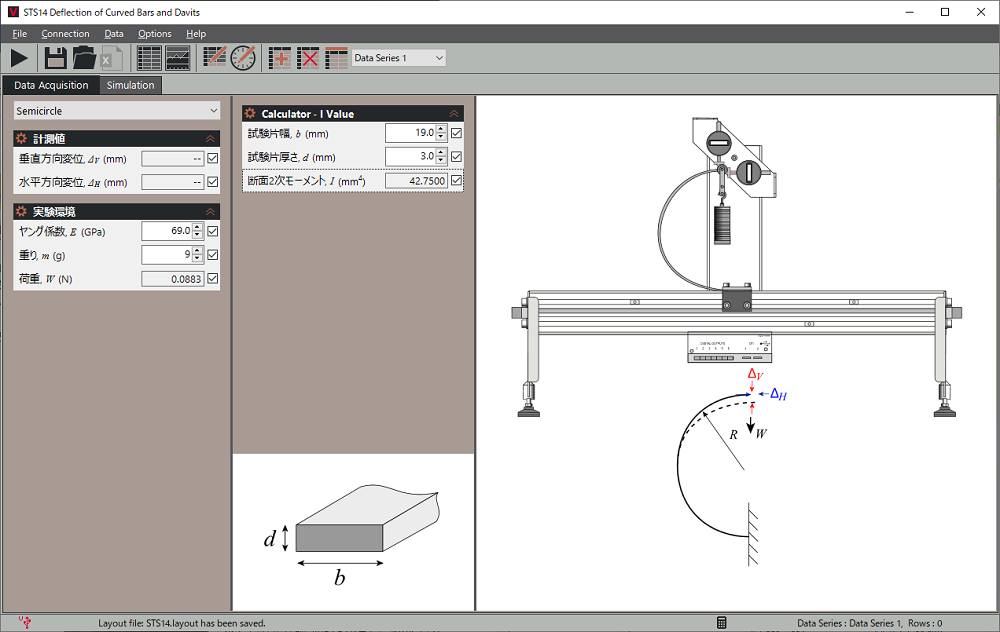

1/4円(実験)  半円(実験)
