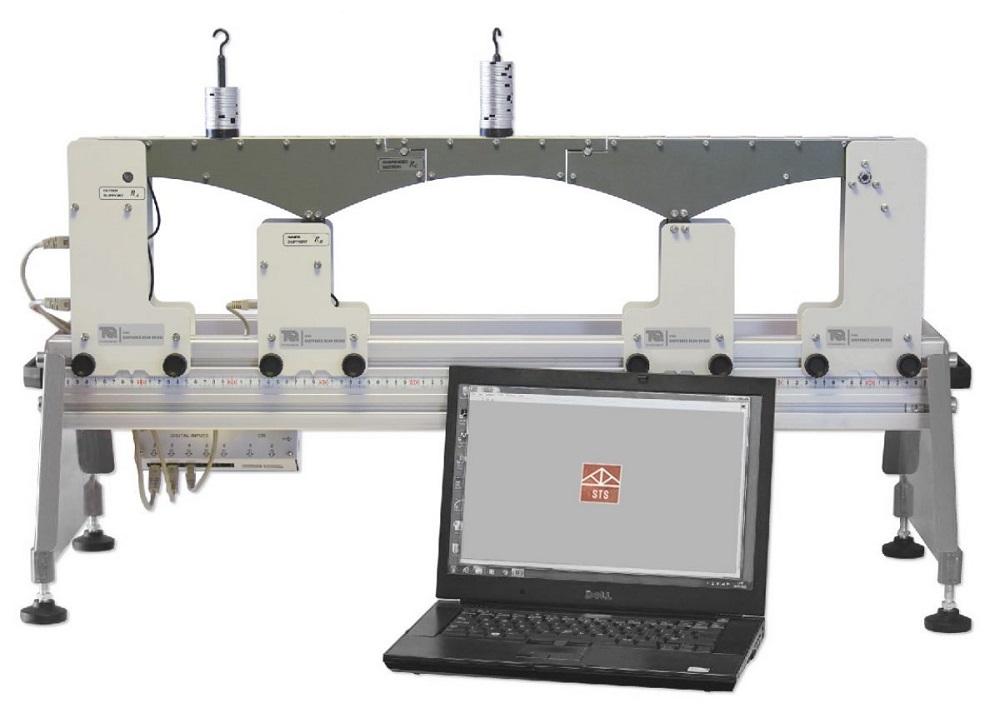

STS21参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットとPCが含まれています
|
| |
|
柱脚と柱脚の間にヒンジが設けられたゲルバー橋へ集中荷重（又は等分布荷重）をかけ、左側2つ（RAとRB）の支点反力、ヒンジ（RC）の支点反力を計測し理論値と比較検証します。
STSベースユニット（別売）に付属されるVDASソフトウェアが RAとRB、RC の支点反力（N）をリアルタイム表示します。また、VDASソフトウェアでは荷重や支点位置を変えて、6ヶ所全ての支点反力シミュレーション実験が行えます。実験には、STSベースユニット（別売）とコンピュータ（別売）が必要です。
|
| |
| |
 |
 |
集中荷重（実験）
RAとRB、RC の支点反力計測 |

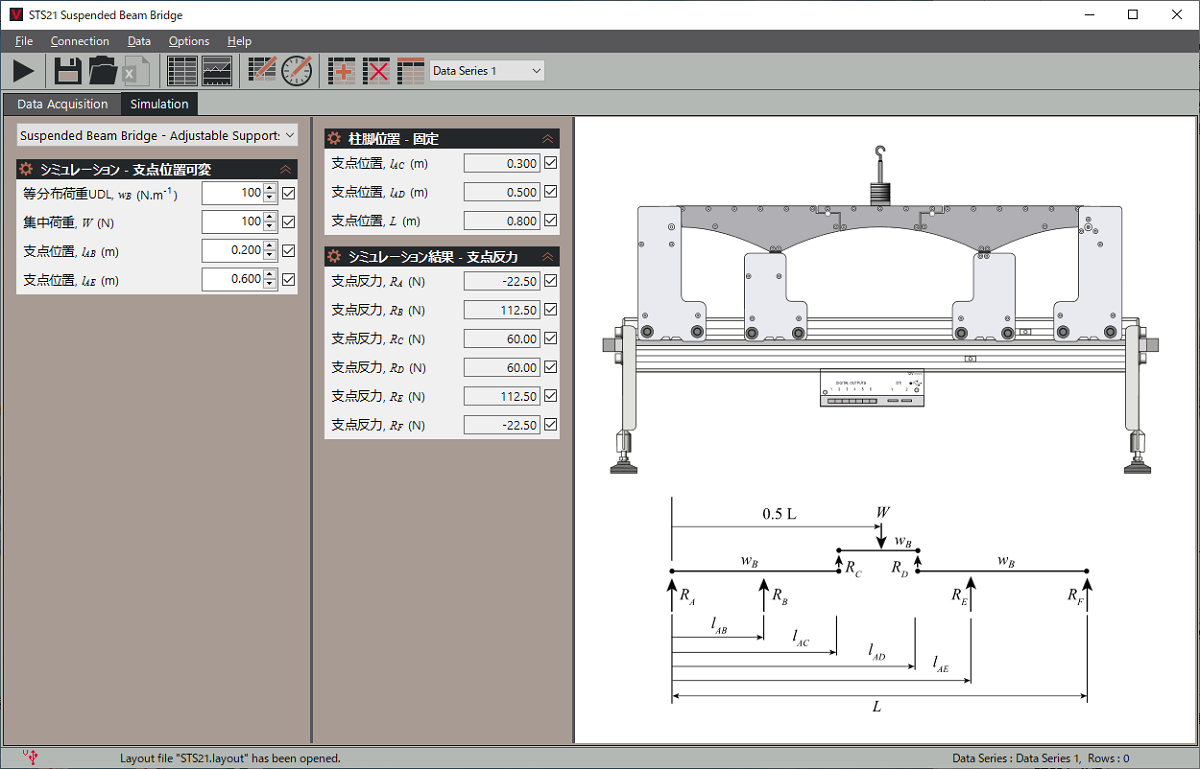

荷重や支点位置を変更（シミュレーション）
全支点反力理論値計測 |

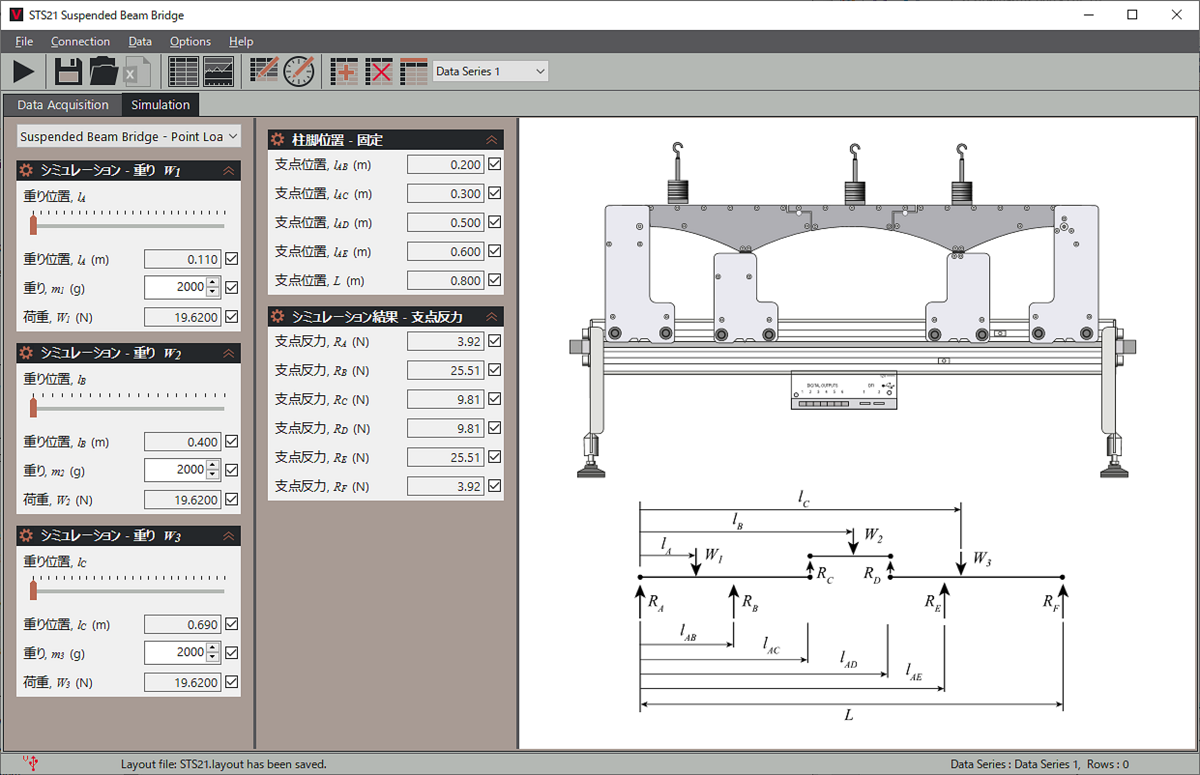

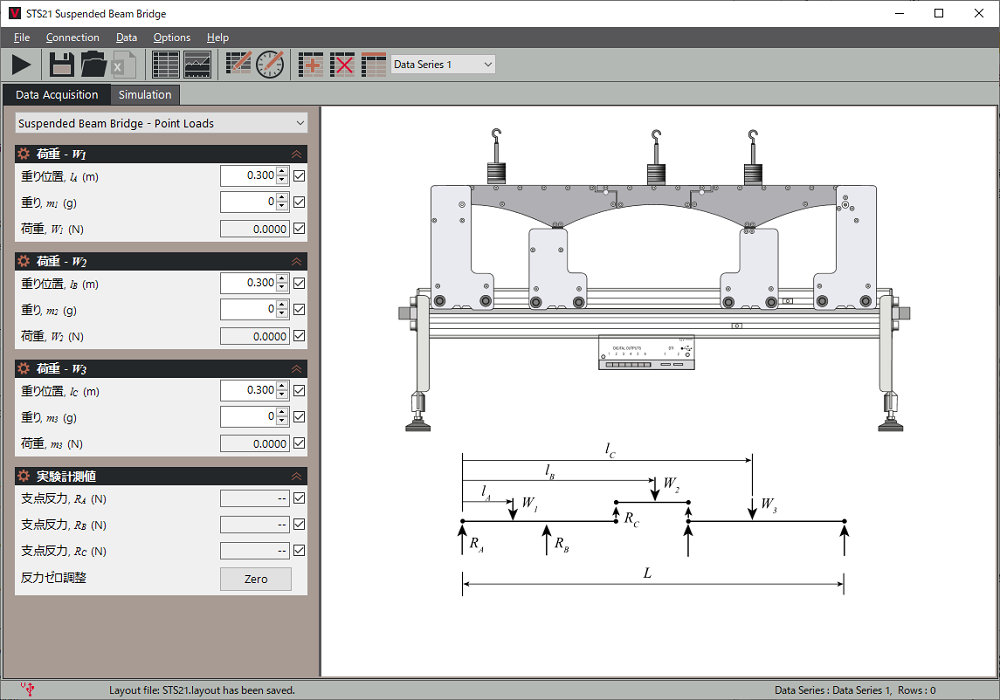

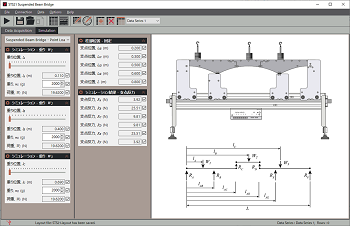

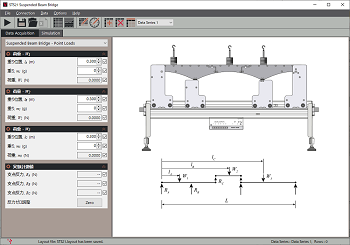

| VDASソフト（別売 STS1に付属）参考画面 |
| |
| |
| STS21 仕様 |
|
|
全スパン
付属品
寸法・重量
|
：870ｍｍ
：重りハンガー11本、重り20gx50枚
実験要領書
：W930 x D83 x H380mm 約10Kg
|
|
|
| |
| |
| 必須オプション（別売）※実験には必ず必要です。 |
| STS1 |
STSベースユニット |
寸法 ：W1062xD420xH295mm 重量：約16kg
付属品：PCインターフェース、VDASソフトウェア付属
|
| |
| 推奨オプション（別売） |
| VDAS-elab |
リモート実験システム |
| 離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです |
|
| |
| |

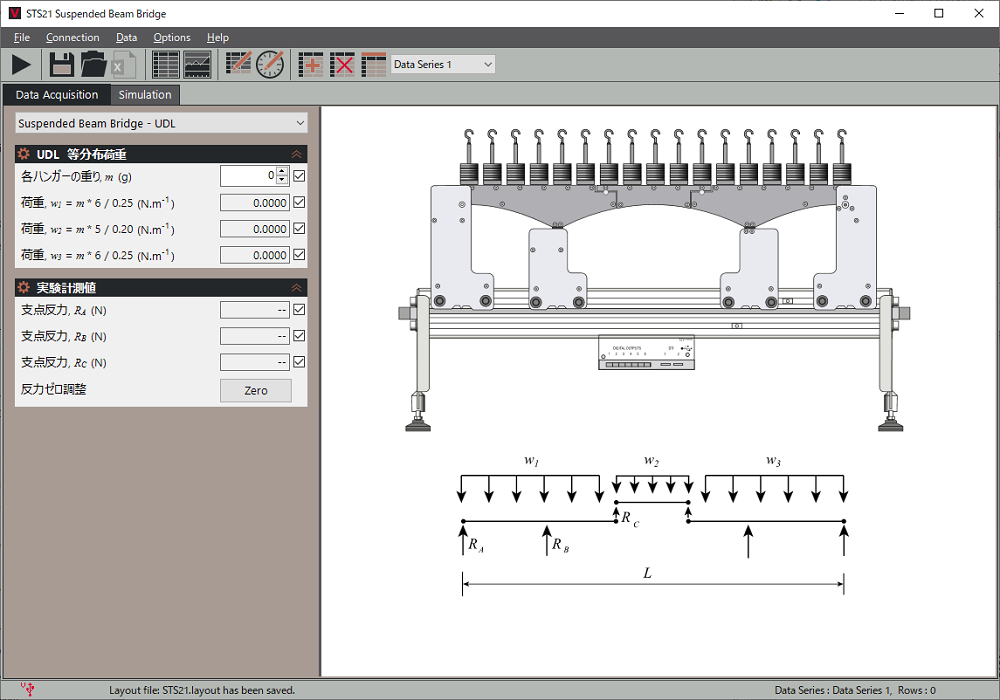

| VDASソフト（別売 STS1に付属）参考画面 |
| |
|
|
