STS5 梁の断面性能実験装置
TecQuipment社 構造力学実験装置サイトへ

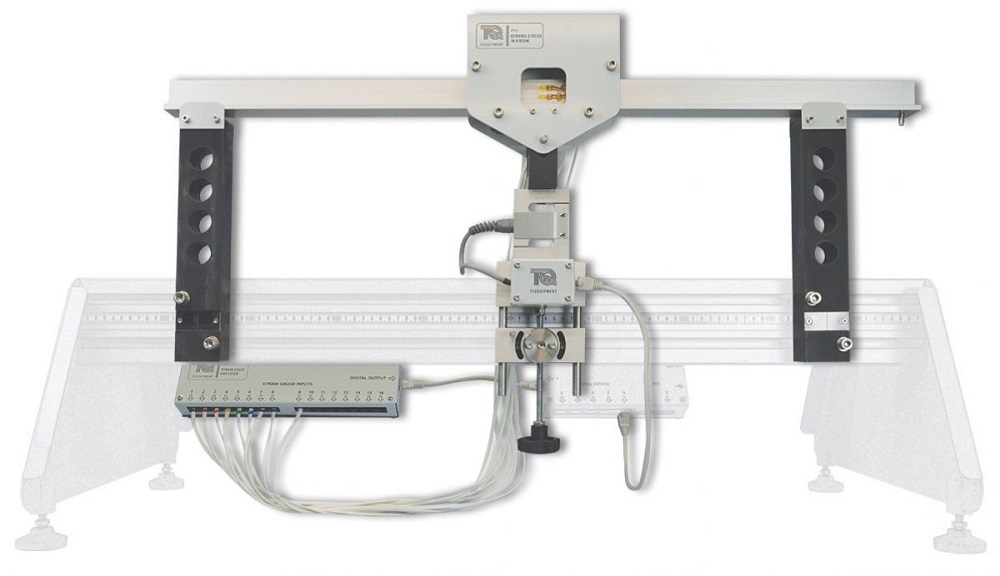

STS5参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニット(グレー部分)が含まれています

アルミ製逆T形梁の断面性能実験と理論の検証を行います。
2点で支持された逆T形梁に2点荷重をかけ、9ヶ所のひずみゲージからひずみと曲げモーメントを出力します。
STSベースユニット(別売)に付属されるVDASソフトウェアが、9ヶ所のひずみ(με)、荷重(N)と曲げモーメント(Nm)をリアルタイムに表示します。
また、VDASソフトウェアでは試験片断面形状(逆T形、H形、I形、角形)やヤング係数、荷重を変えて断面2次モーメントや曲げモーメント理論値を算出するシミュレーション実験が行えます。
実験には、STSベースユニット(別売)とコンピュータ(別売)が必要です。

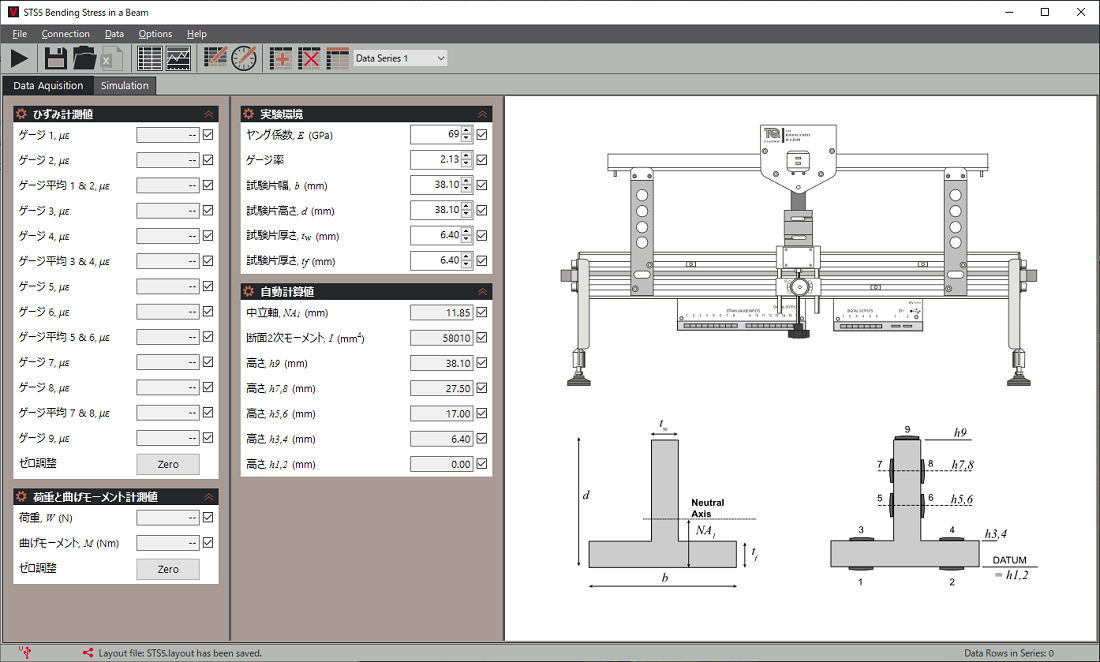

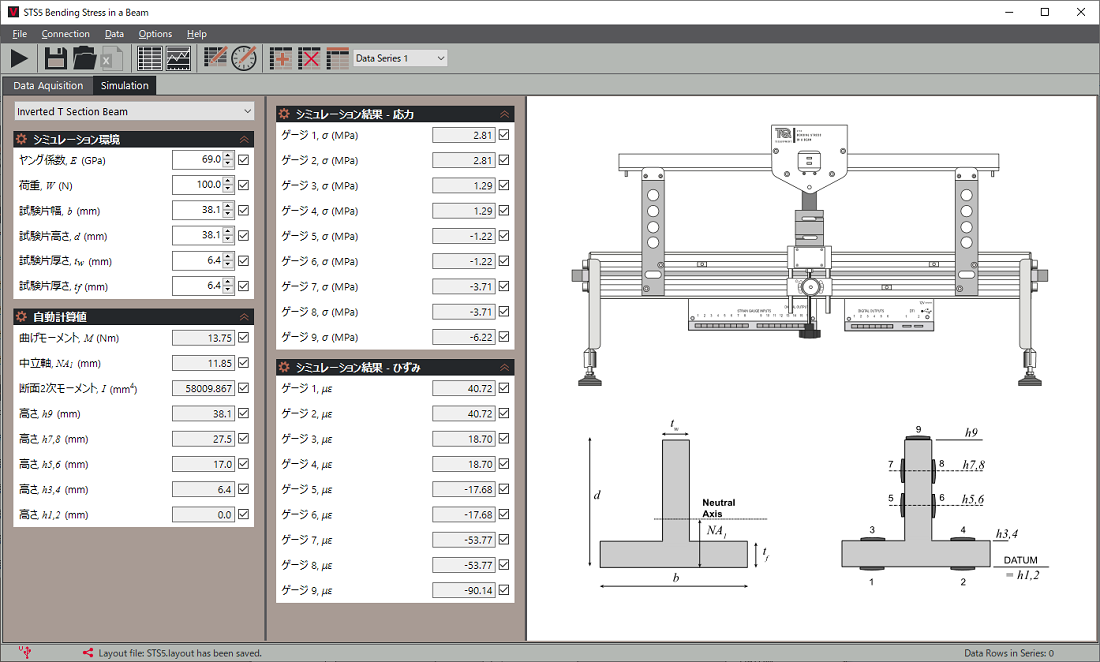

荷重と各部ひずみ、曲げモーメント等を表示(実験) 試験片形状等を変更した理論値シミュレーション
VDASソフト(別売 STS1に付属)逆T形梁実験 参考画面
 ページ先頭へ戻る

STS5 仕様
逆T形梁長さ
支点間距離
ひずみゲージ
ひずみ入力口
ロードセル最大値
付属品
寸法
重量
:850m
:700mm
:9ヶ所
:16ヶ所
:650N
:実験要領書
:W840 x D80 x H300mm
:約7Kg

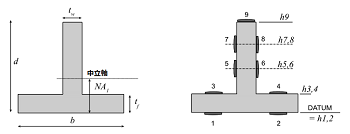

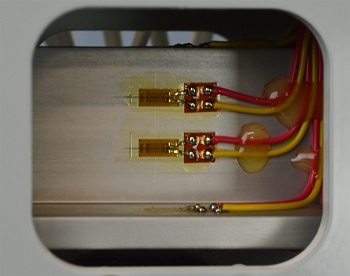

  ひずみゲージ貼付け参考図
必須オプション(別売)※実験には必ず必要です。
 STS1 STSベースユニット
寸法 :W1062xD420xH295mm  重量:約16kg
付属品:PCインターフェース、VDASソフトウェア付属



VDASソフト(別売 STS1に付属)を使用したシミュレーション実験参考図

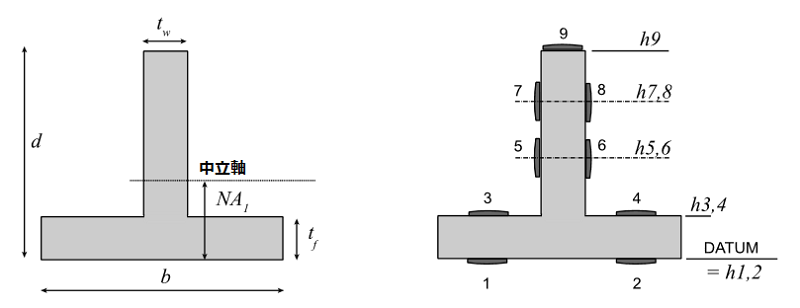

逆T形梁(実験&シミュレーション)
クリックで画像拡大

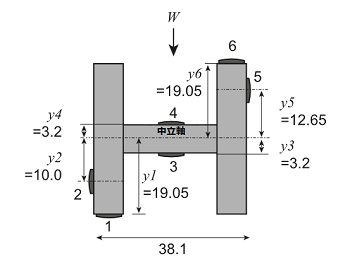

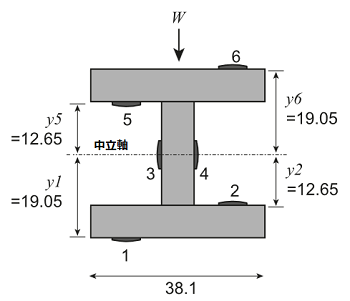

I形シミュレーション

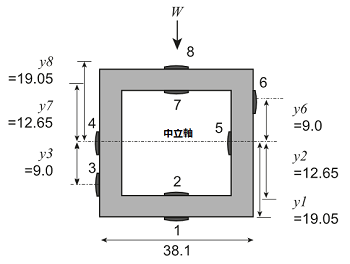

H形シミュレーション 角形シミュレーション
