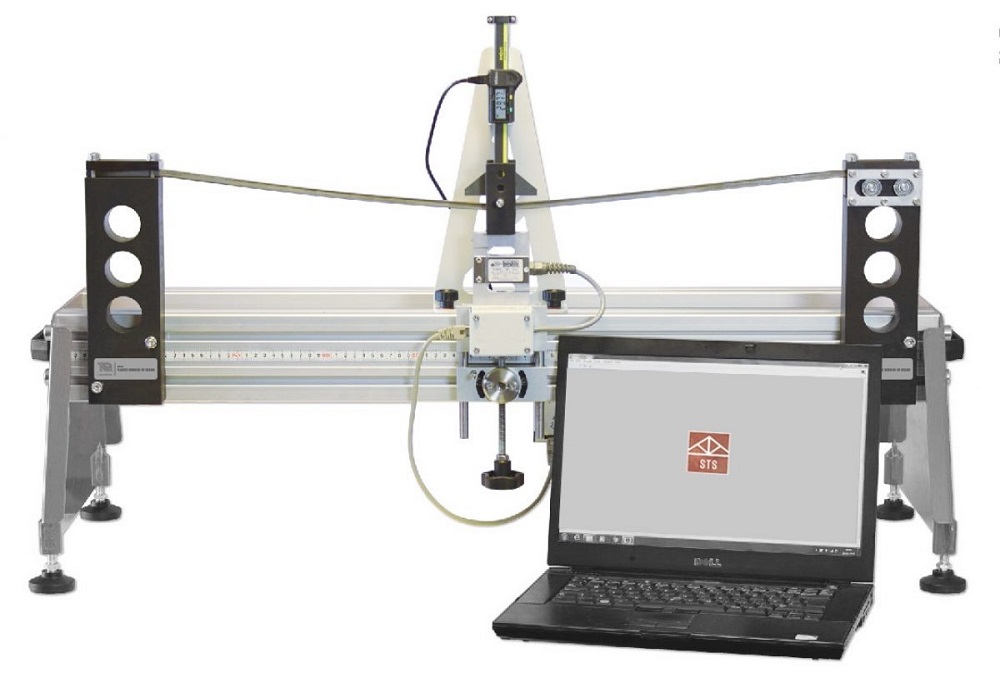

STS15参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットとPCが含まれています
|
| |
|
固定梁、一端固定他端支持梁、単純支持梁において軟鋼（断面7.9x7.9mm）に集中荷重を加えて塑性変形を実演し、全塑性モーメント理論値と比較検証します。
STSベースユニット（別売）に付属されるVDASソフトウェアが垂直荷重（N）とたわみ（mm）をリアルタイム表示します。また、VDASソフトウェアでは試験片の断面形状や寸法、支点間長さ、荷重、降伏応力等を変えたシミュレーション実験が行えます。
実験には、STSベースユニット（別売）とコンピュータ（別売）が必要です。
|
| |
| |
 |
 |
| 単純梁の塑性変形計測（実験例） |

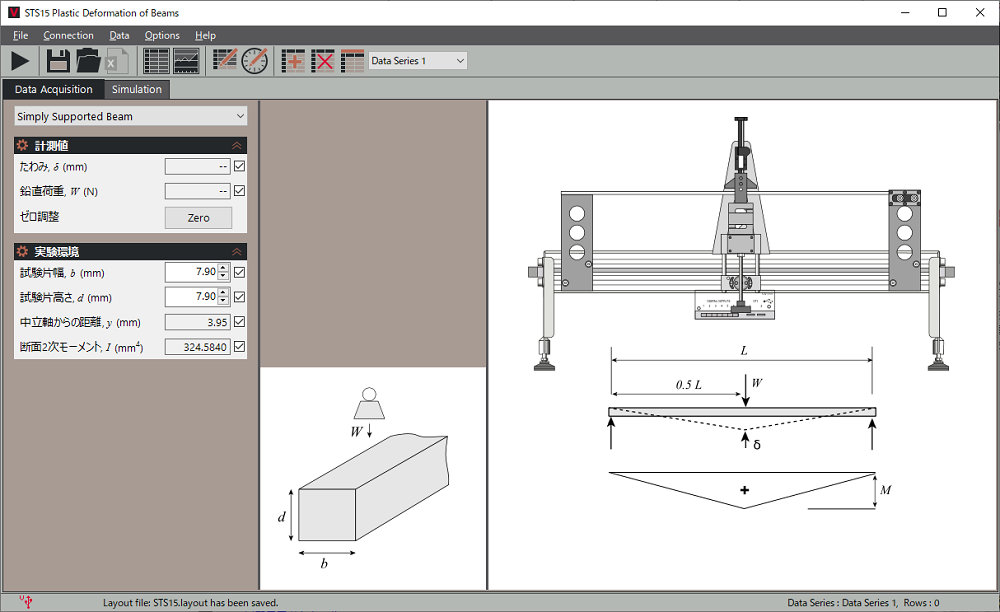

固定梁の塑性変形実験
理論値計測（シミュレーション例）
断面形状や寸法、支点間長さ、荷重、降伏応力等変更 |
|

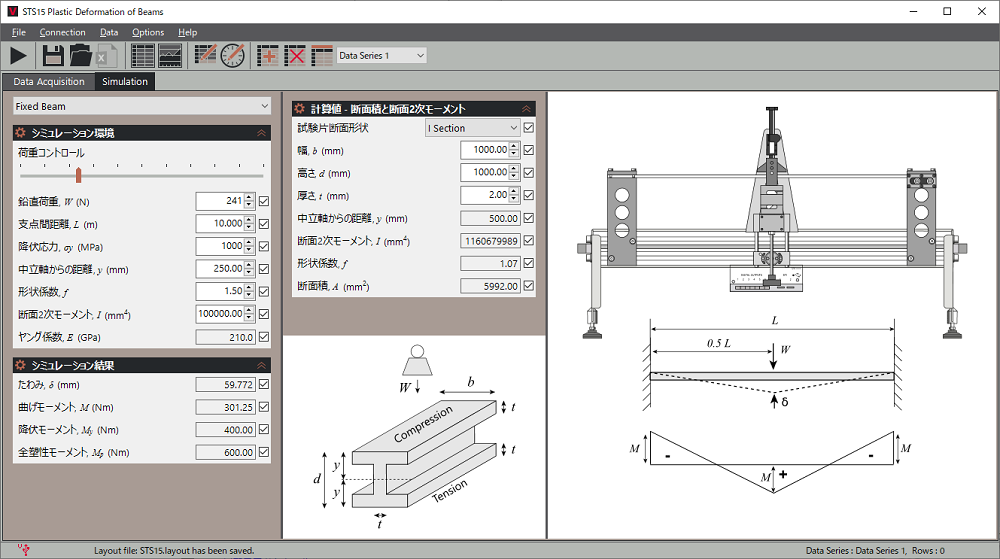

| VDASソフト（別売 STS1に付属）参考画面 |
| VDASソフトウェアは無料で最新版をダウンロードできます |
| |
| |
| STS15 仕様 |
|
ロードセル
試験片
たわみ表示器
付属品
寸法・重量
|
：最大荷重650N
：焼鈍された軟鋼 9本
断面 約7.9x7.9mm、長さ920mm
：1個 最小表示 0.01mm
：実験要領書
：W920 x D130 x H570mm 約18Kg
|
|
| |
| |
| 必須オプション（別売）※実験には必ず必要です。 |
| STS1 |
STSベースユニット |
寸法 ：W1062xD420xH295mm 重量：約16kg
付属品：PCインターフェース、VDASソフトウェア付属
|
| |
| |
| 推奨オプション（別売） |
| STS15a |
試験片セット（焼鈍された軟鋼x12本） |
| 試験片（消耗品）、12本 |
| |
| VDAS-elab |
リモート実験システム |
| 離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです |
|
| |
| |
