STS8 ピン接合平面トラス実験装置
TecQuipment社 構造力学実験装置サイトへ

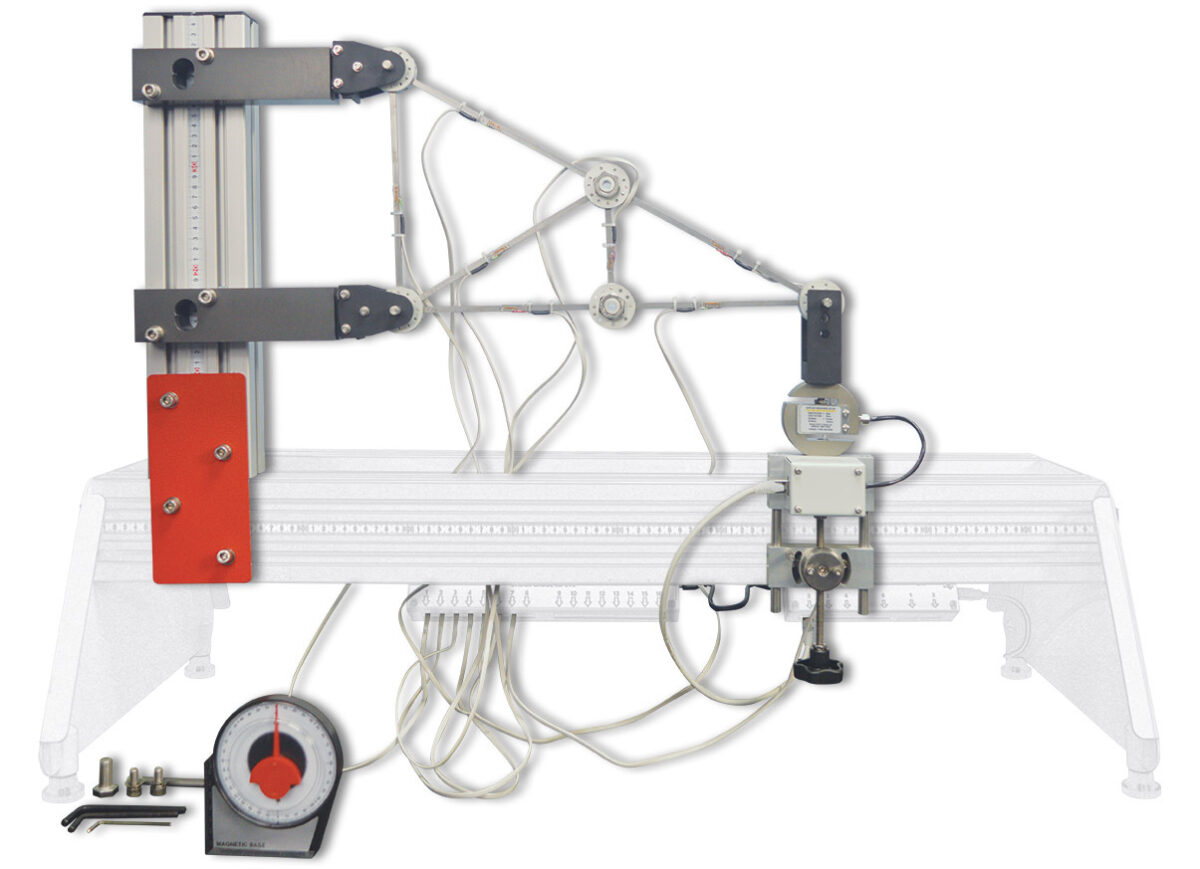

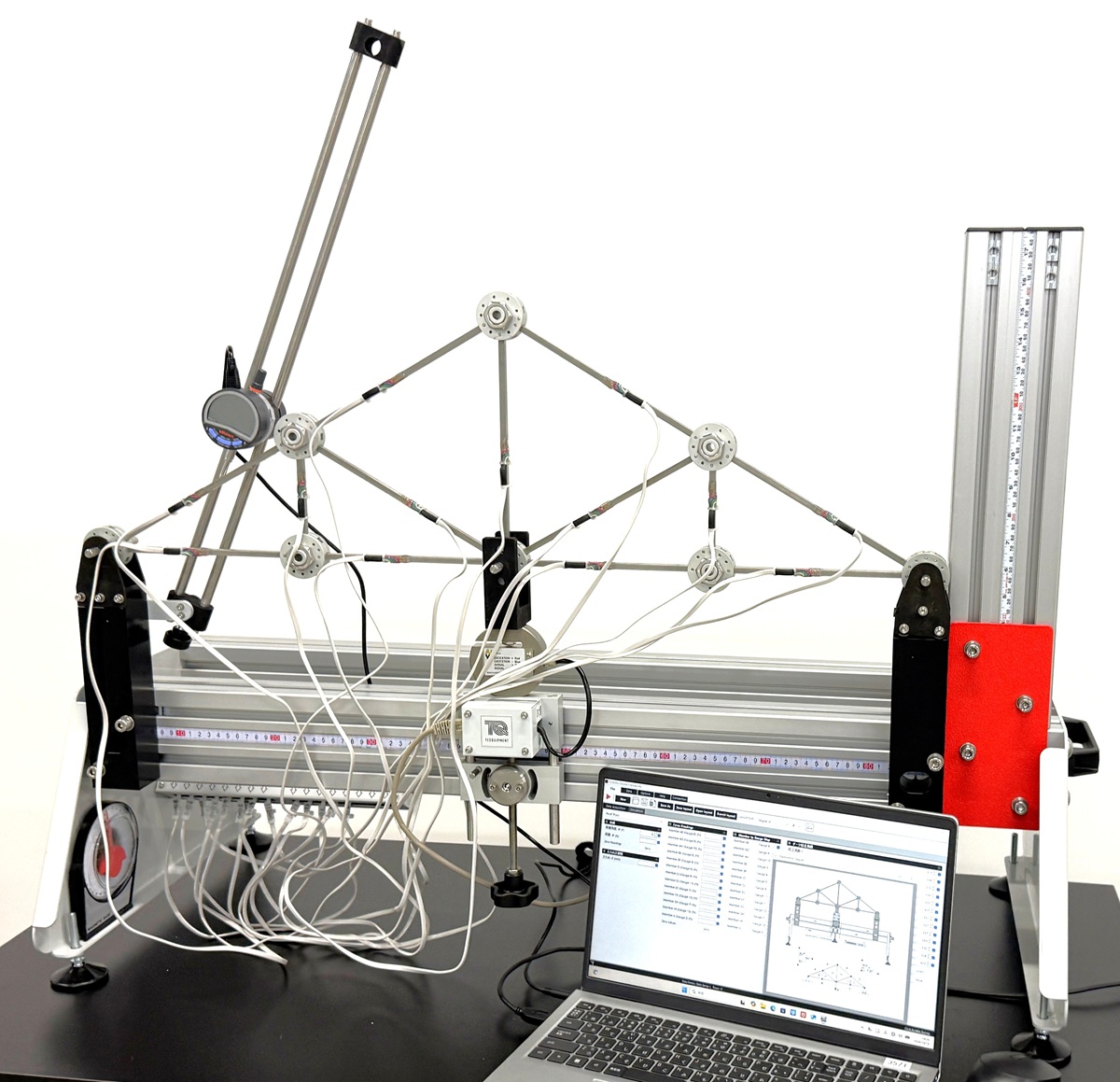

STS8参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットとコンピュータが含まれています


片持トラスやワーレントラス、山形トラスへ荷重をかけ、ピン接合された各部材に発生するひずみから圧縮又は引張応力を計測します。

STSベースユニット(別売)に付属されるVDASソフトウェアがトラスへの荷重(N)、各部材にかかる応力(N)、たわみ(mm)をリアルタイムに表示します。2ヶ所同時に荷重を掛けるには650Nロードセル(別売STS8a)がもう一台必要になります。

また、VDASソフトウェアでは各種トラスの荷重と荷重角度、角形部材の断面寸法、ヤング係数を変えて各部材にかかる力とたわみ理論値を自動算出するシミュレーション実験が行えます。

実験には、STSベースユニット(別売)とコンピュータ(別売)が必要です。



荷重、各部材にかかる力、たわみを表示(実験)
片持トラス、ワーレントラス、山形トラス
荷重と荷重角度、角形部材の断面寸法、ヤング係数
を変えた理論値シミュレーション

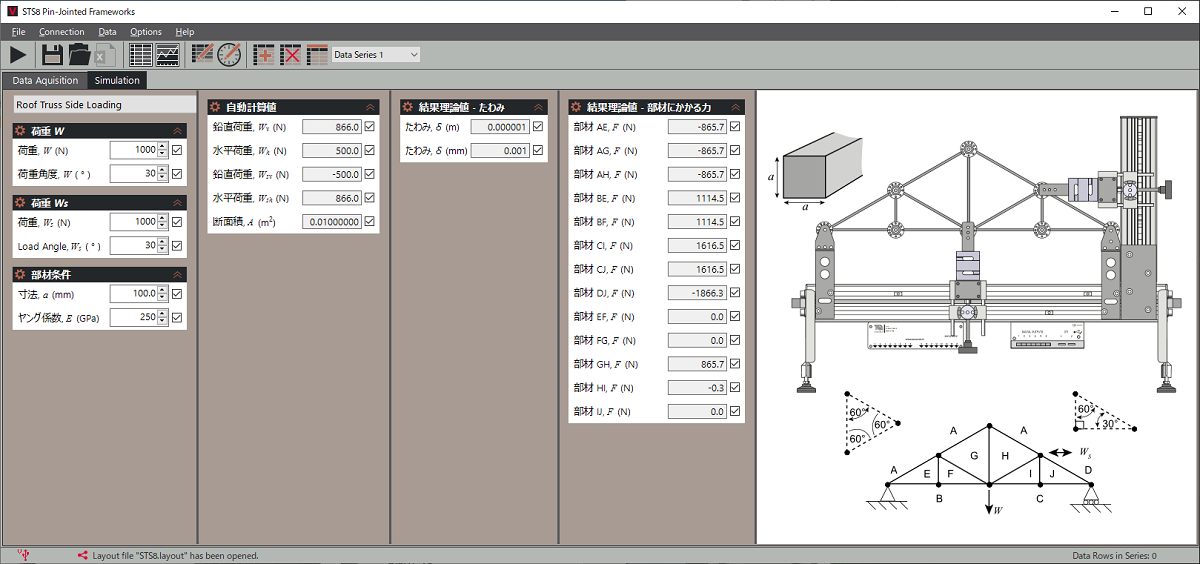

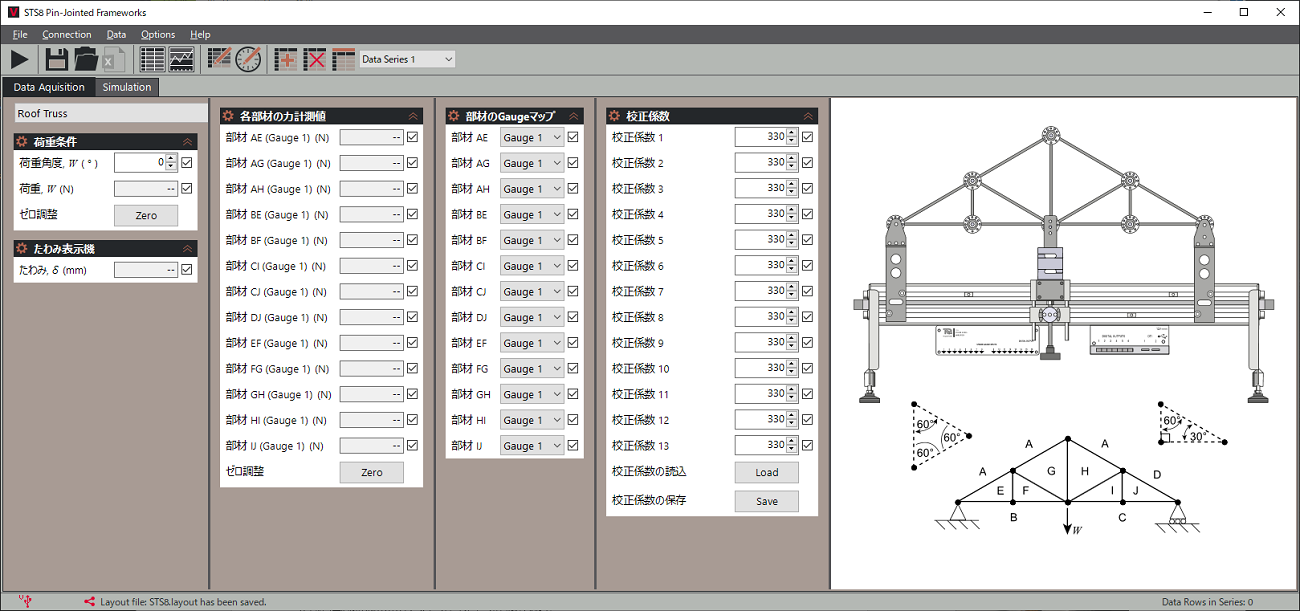

VDASソフト(別売 STS1に付属)山形トラス実験 参考画面
 クリックで画像拡大


STS8 仕様
部材

最大許容荷重
デジタル表示器
付属品

寸法・重量
:φ6mm x 15本(ひずみゲージ付)
 ロングx7本、ミドルx4本、ショートx2本
:650N
:1個 最小表示0.01mm
:ボスx8個、ひずみアンプ(16ヶ所入力)
 650Nロードセルx1台、実験要領書
:W850 x D80 x H625mm 約17Kg

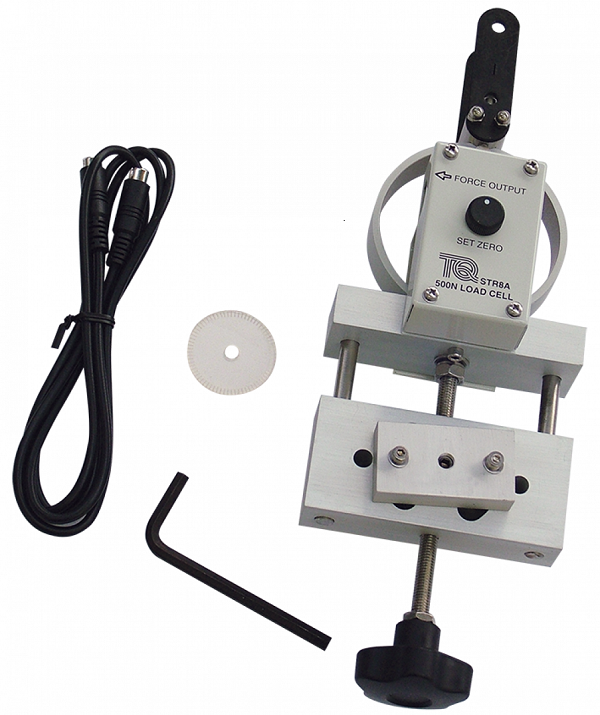

STS8a 650Nロードセル
クリックで画像拡大

必須オプション(別売)※実験には必ず必要です。
 STS1 STSベースユニット
寸法 :W1062xD420xH295mm  重量:約16kg
付属品:PCインターフェース、VDASソフトウェア

 推奨オプション(別売)
 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです

 STS8a 650Nロードセル
山形トラス実験等で、2ヶ所同時に荷重を掛けるために使用します


実験参考図

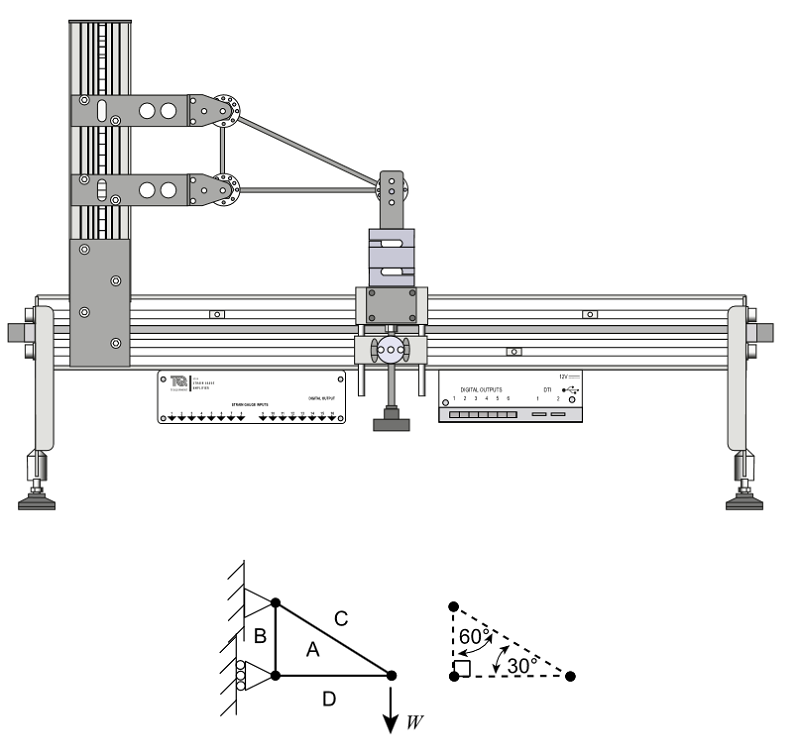

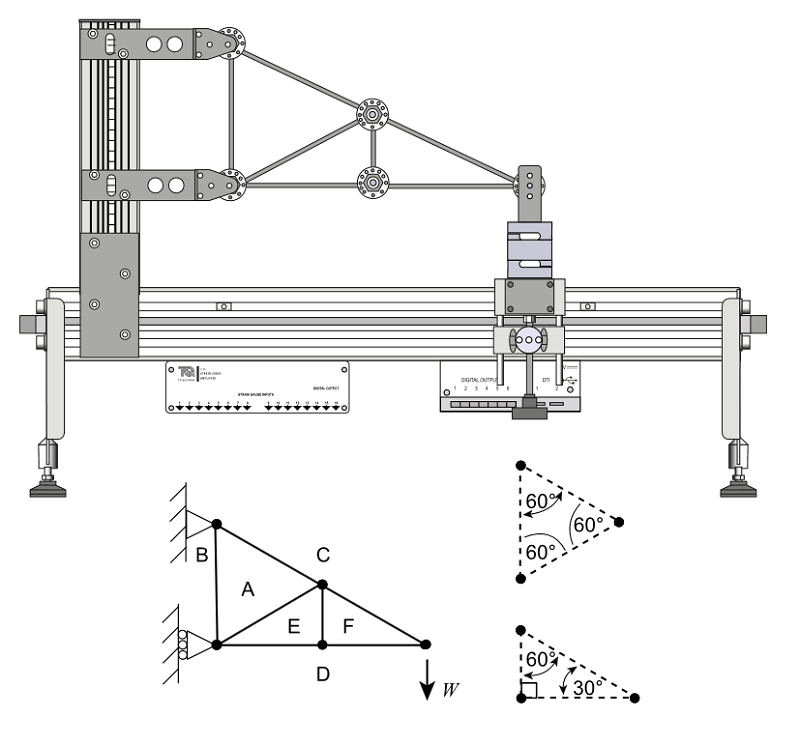

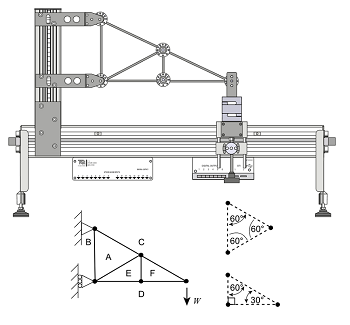

片持ちトラス(実験&シミュレーション)  片持ちトラス-2(実験&シミュレーション)

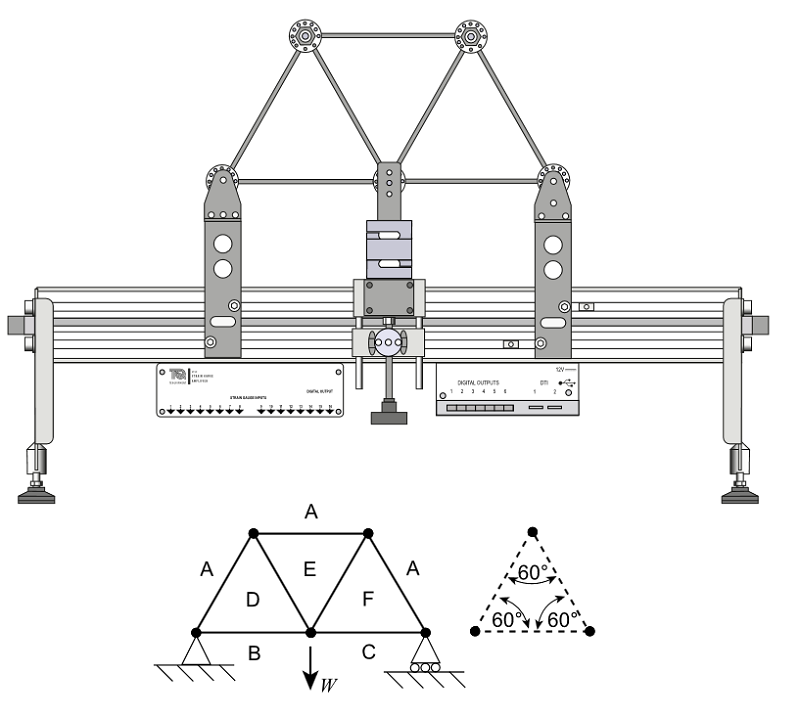

ワーレントラス(実験&シミュレーション)  山形トラス(実験&シミュレーション)

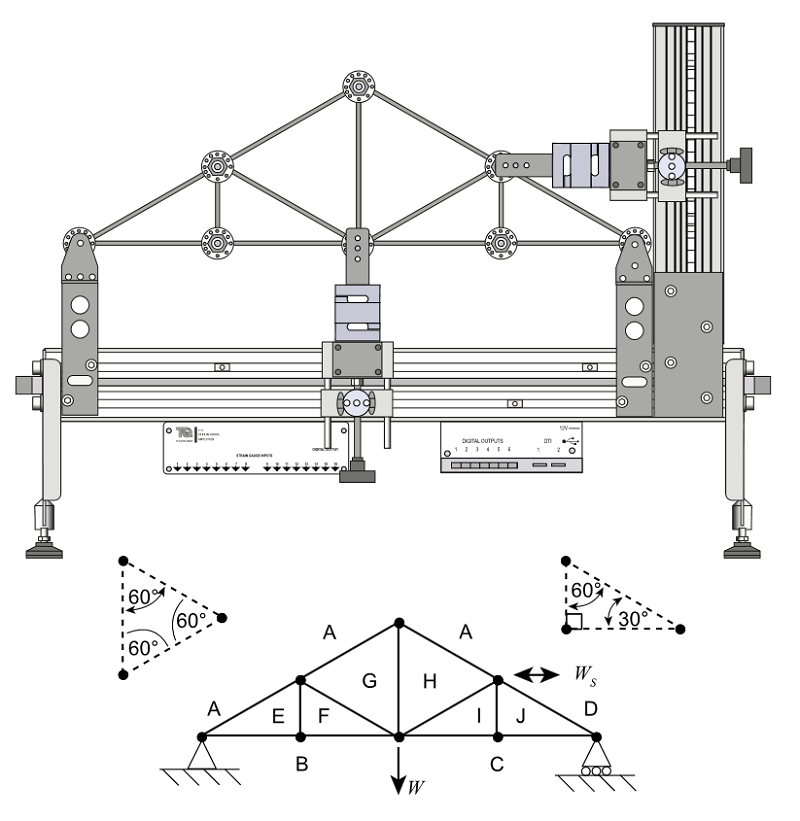

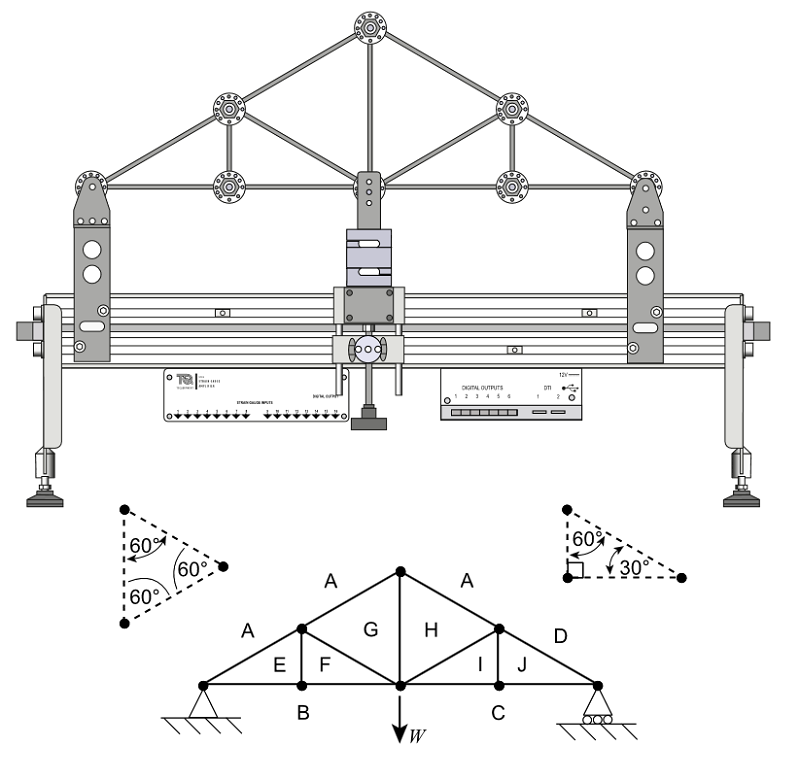

山形トラス-荷重追加(実験&シミュレーション)
クリックで画像拡大
