HDMS 水理実験用ソフト参考画面(付属品) |
|
クリックすると画像が拡大します |
|

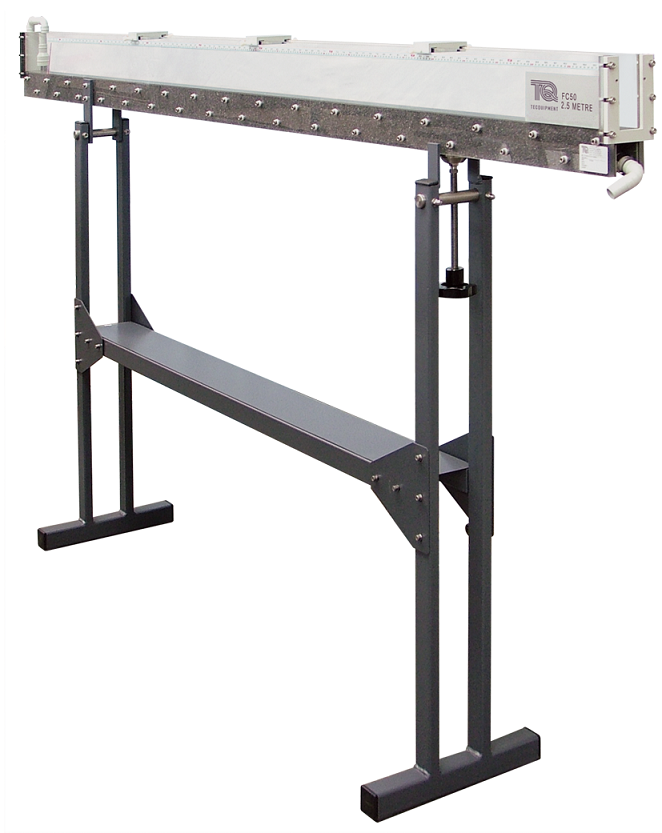

長さ2.5Mの透明アクリル製水路と傾斜システムからなる、移動可能な小型水路です。
ハイドロリックベンチH1F(別売)と組合せて使用し、実験に必要なせきやフリューム、深さゲージや全圧計測用のピトー管が実験要領書と共に付属されます |
|
|
【実験項目】
放水路とシリンダゲート(跳水、流量係数)
刃形せきとクランプせきの水頭と流量
角型・半円型広頂せき、せき形状による効果
ベンチュリフリューム水路 |
|
|
![](../Photo/open_channel/H23_weirs.jpg)

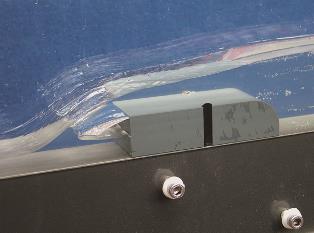

角型広頂せき |
![](../Photo/open_channel/Narrow_crested_weir_2s.jpg)

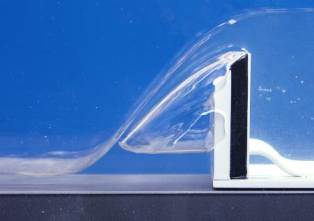

刃形せき(ナップ調整バルブ付) |
|
|
|
FC50-2.5 仕様 |
|
|
|
寸法・重量 |
:W2800 x D410x H1460mm 約65kg |
|
自立式(アンカー固定等は不要) |
水路有効寸法 |
:W2500 x D53 x H120mm |
勾配範囲 |
:約1/100勾配 |
水路材質 |
:アクリルガラス
|
付属品 |
:深さゲージ(単位1mm) |
|
ピトー管(全圧計測用) |
|
刃形せき(ナップ調整バルブ付) |
|
角型広頂せき、半円広頂せき |
|
シリンダゲート、クランプせき |
|
ベンチュリフリューム、水門
水理実験用ソフト(HDMS) |
|
必須装置(別売) |
H1F |
ハイドロリックベンチ |
貯水タンクとポンプ、流量計で構成
実験装置へ水を循環供給し、その水量をデジタル表示します。 |
|
|
|
|
付属品 参考写真 |
製作に当たり、形状等が若干異なる場合があります。 |
![](../Photo/FC50-2.5/Pitot_tubels.jpg) |
![](../Photo/FC50-2.5/Depth_gauge02s.jpg) |

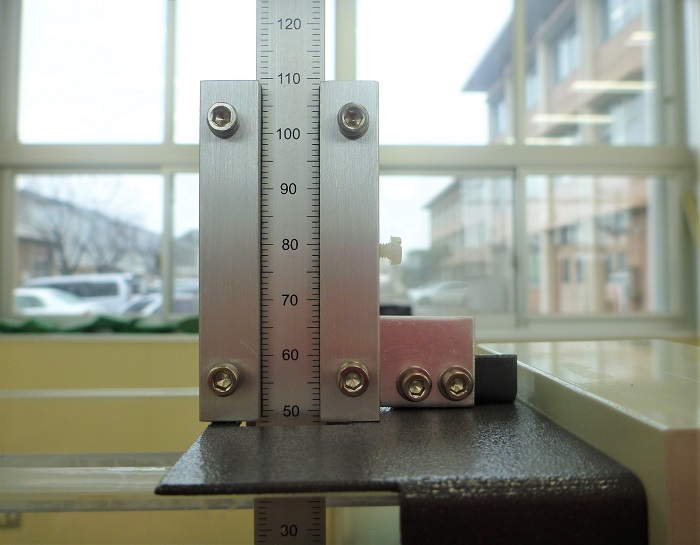

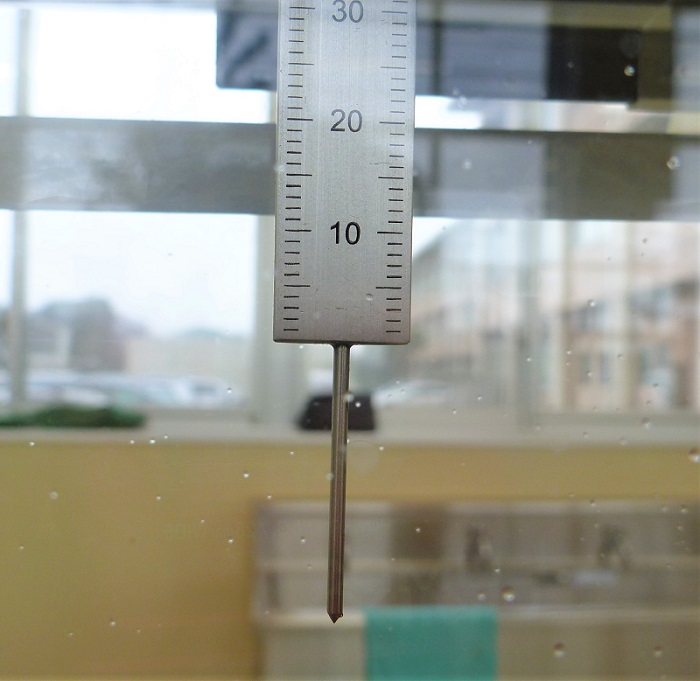

深さゲージ |

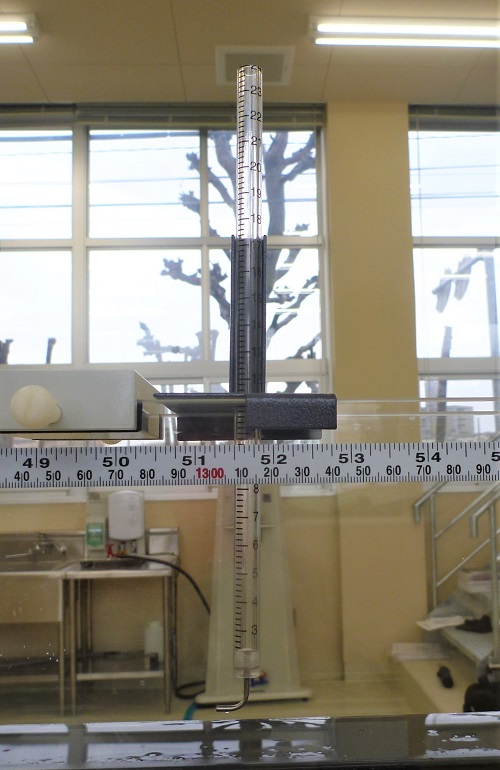

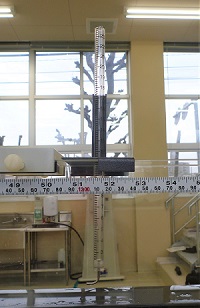

ピトー管 |
|
|
![](../Photo/FC50-2.5/Narrow-crested_weirs.jpg) |
![](../Photo/FC50-2.5/blocks_Drums.jpg) |

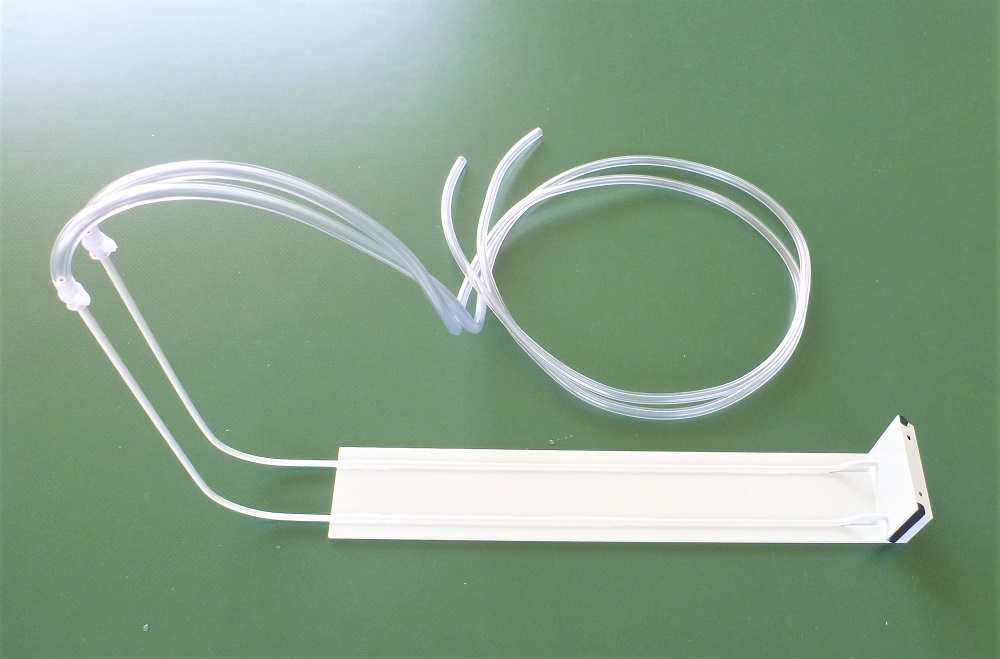

刃形せき(ナップ調整バルブ付) |

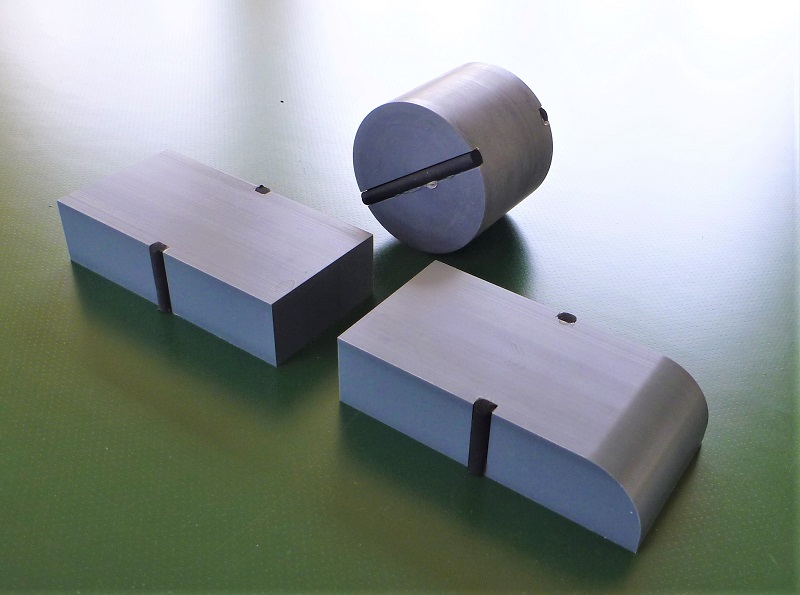

角型と半円広頂せき、シリンダゲート
|
|
|
![](../Photo/FC50-2.5/Crump_weirs.jpg) |
![](../Photo/FC50-2.5/Venturis.jpg) |

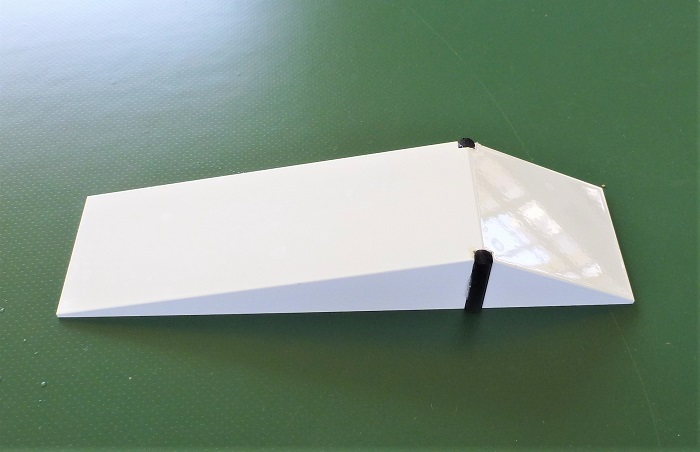

クランプせき |

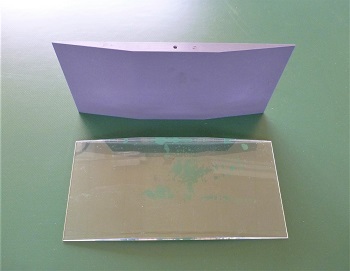

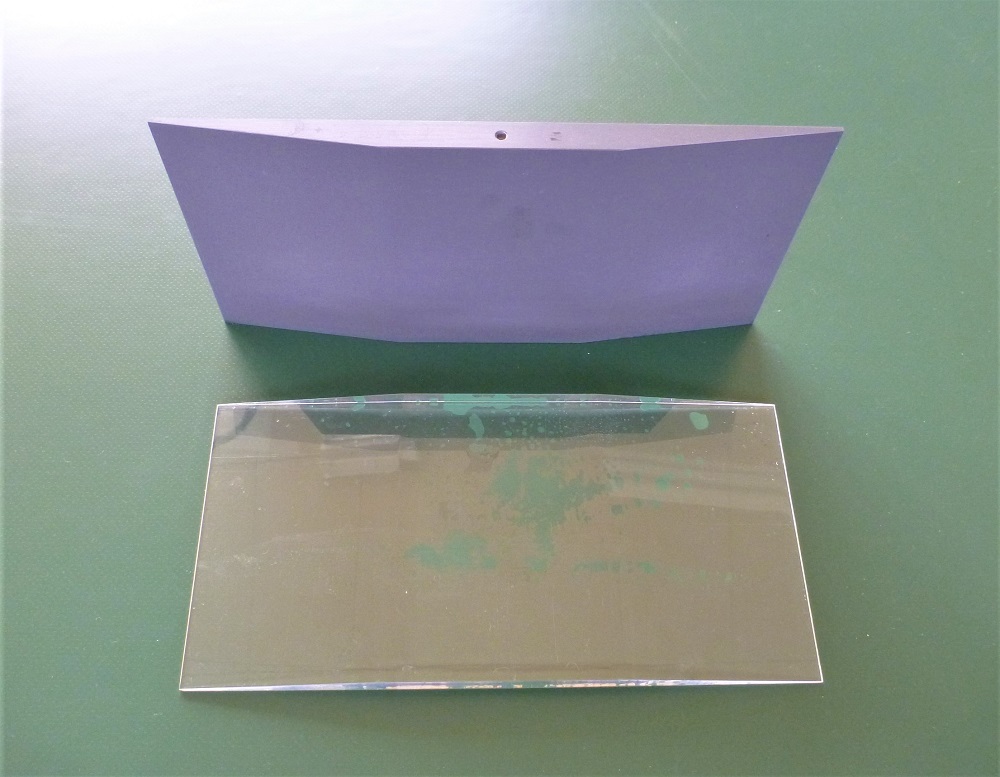

ベンチュリフリューム |
|
|
![](../Photo/FC50-2.5/Sluice_gates.jpg) |
|

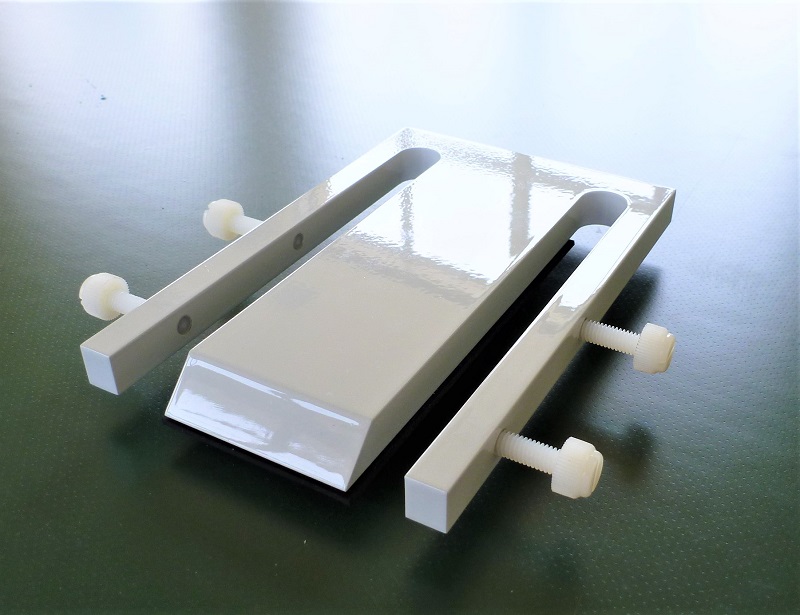

水門 |
|
|
クリックすると画像が拡大します。 |
|
|
水理実験ソフト参考画面(H408付属品)
HDMSソフト概要サイトへ
実験データと手動で入力、記録するためのシンプルなソフトウェアが付属されます。
|
|
![](../Photo/HDMS/HDMS_FC80-01s.png) |
![](../Photo/HDMS/HDMS_FC80-02s.png) |

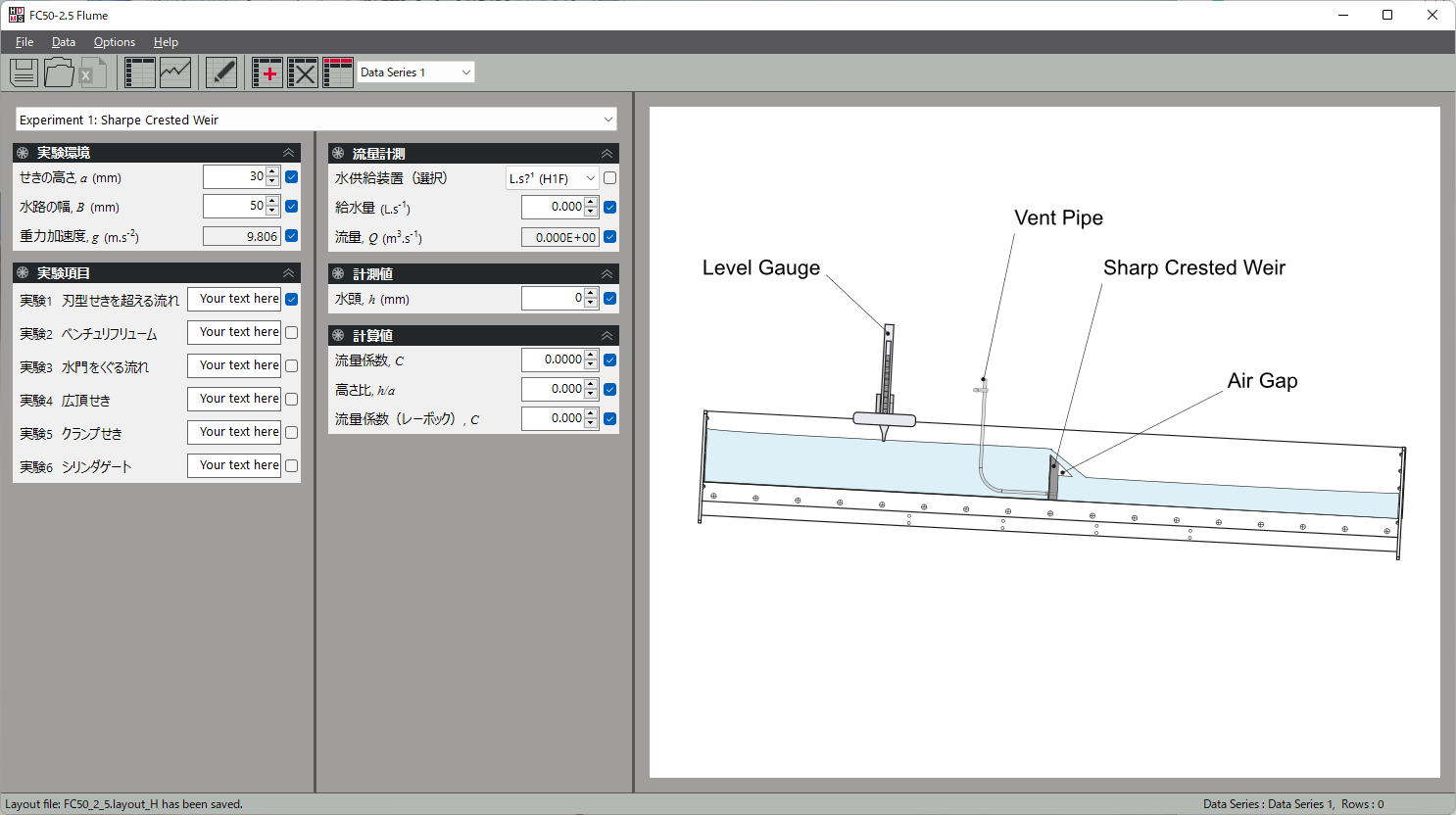

刃型せきを超える流れ実験画面 |

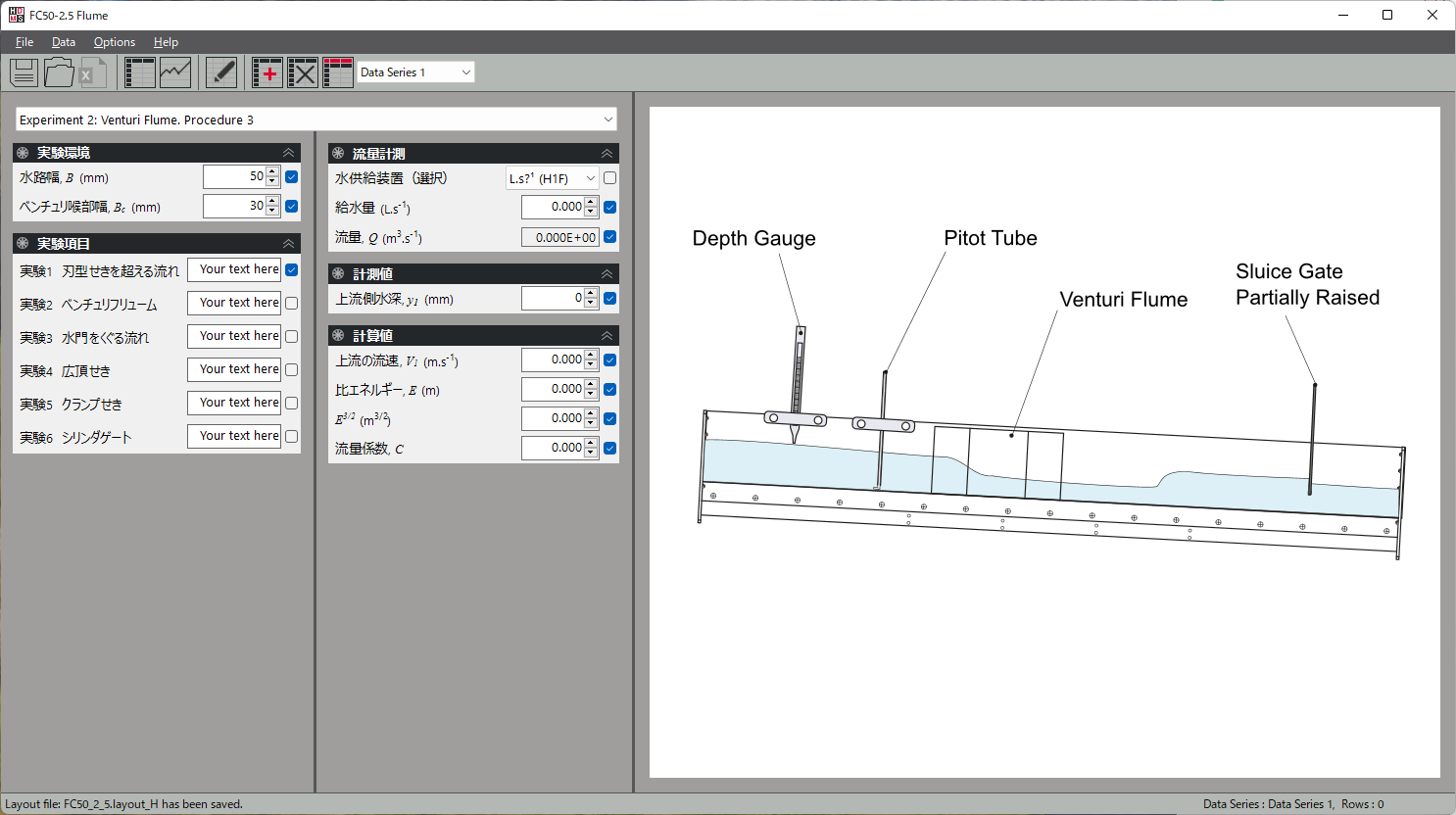

ベンチュリフリューム実験画面 |
|
|
![](../Photo/HDMS/HDMS_FC80-03s.png) |
![](../Photo/HDMS/HDMS_FC80-04s.png) |

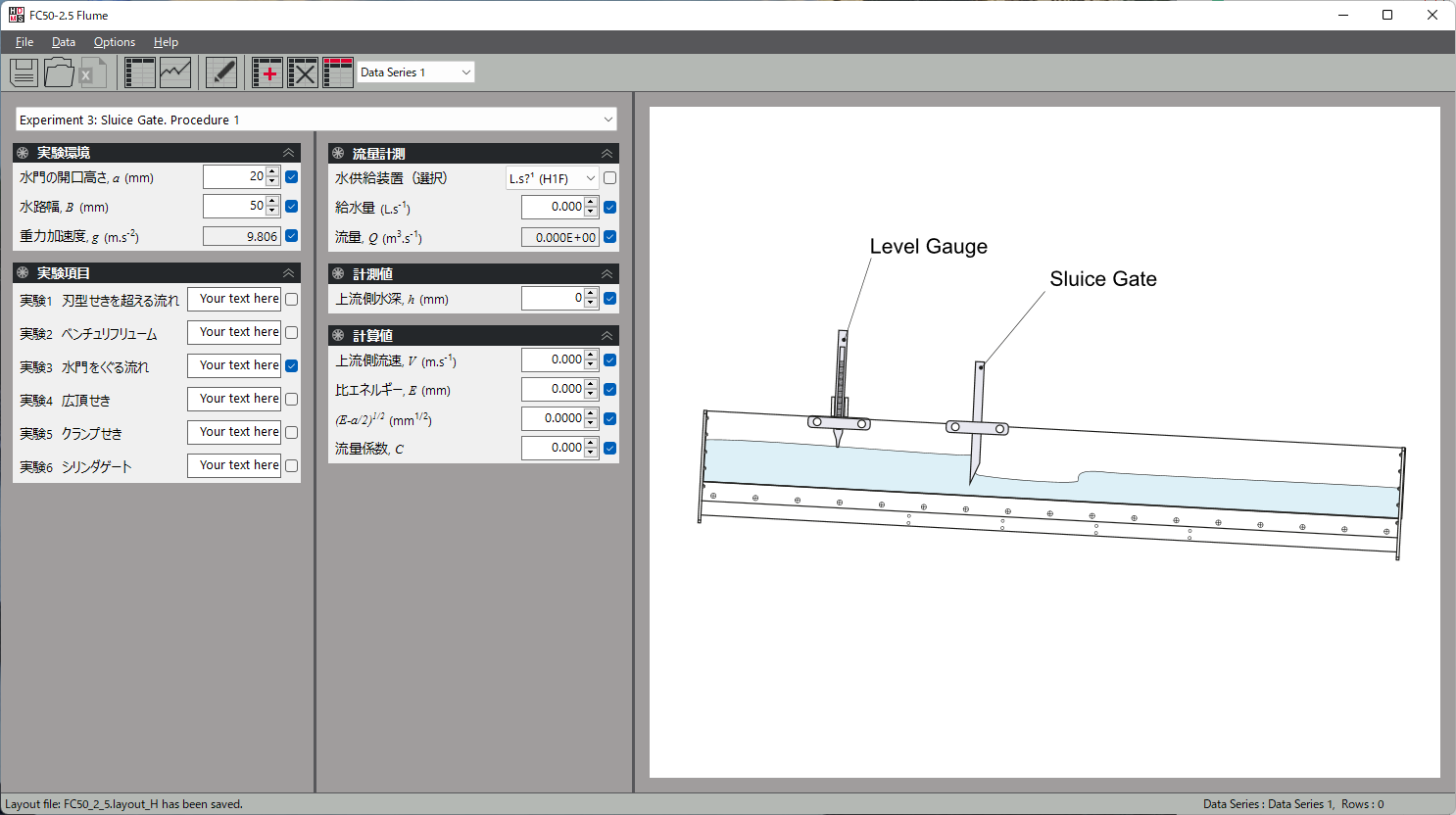

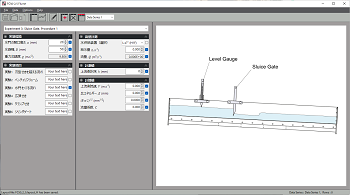

水門をくぐる流れ実験画面 |

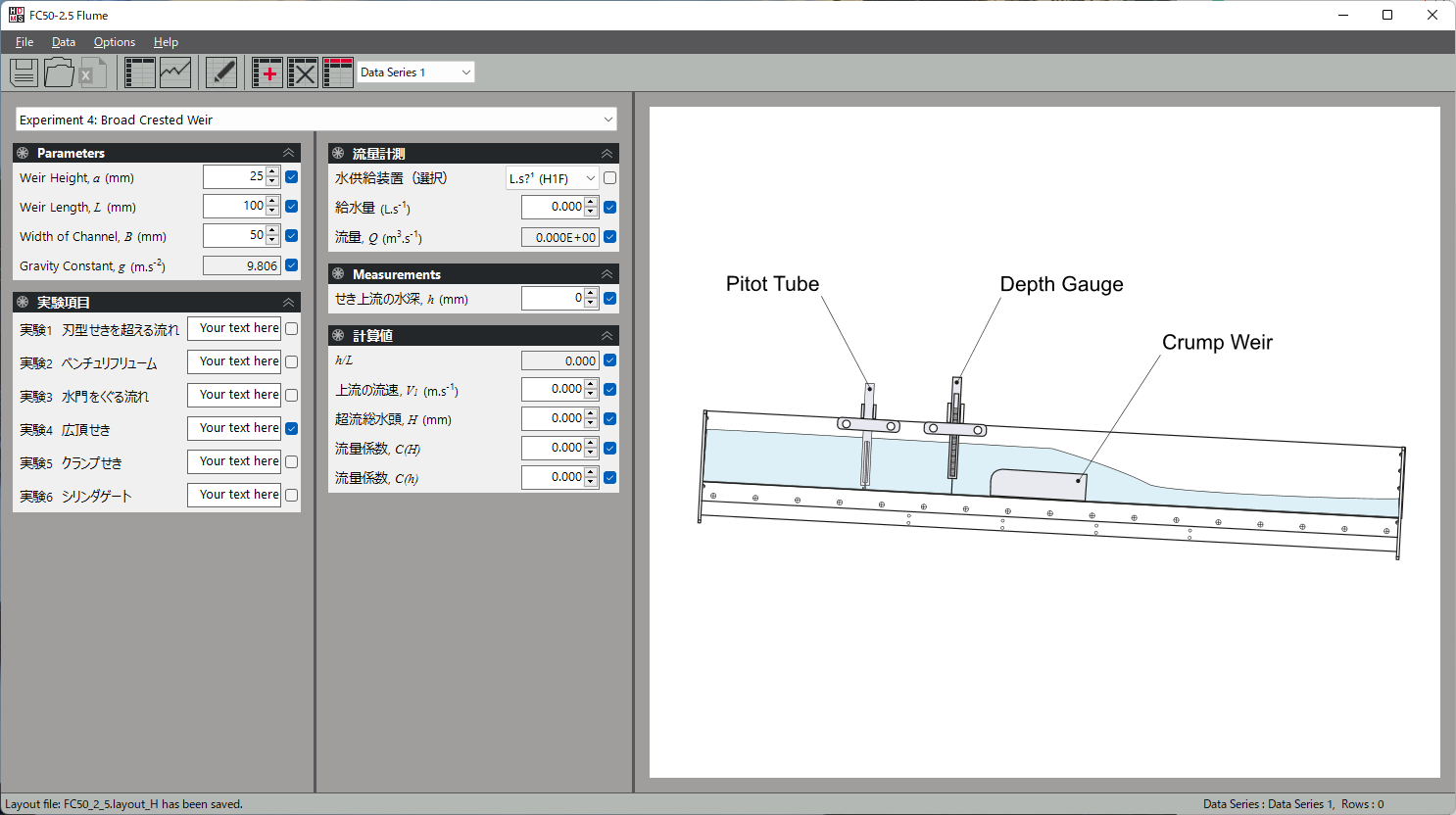

広頂せき実験画面 |
|
|
![](../Photo/HDMS/HDMS_FC80-05s.png) |
![](../Photo/HDMS/HDMS_FC80-06s.png) |

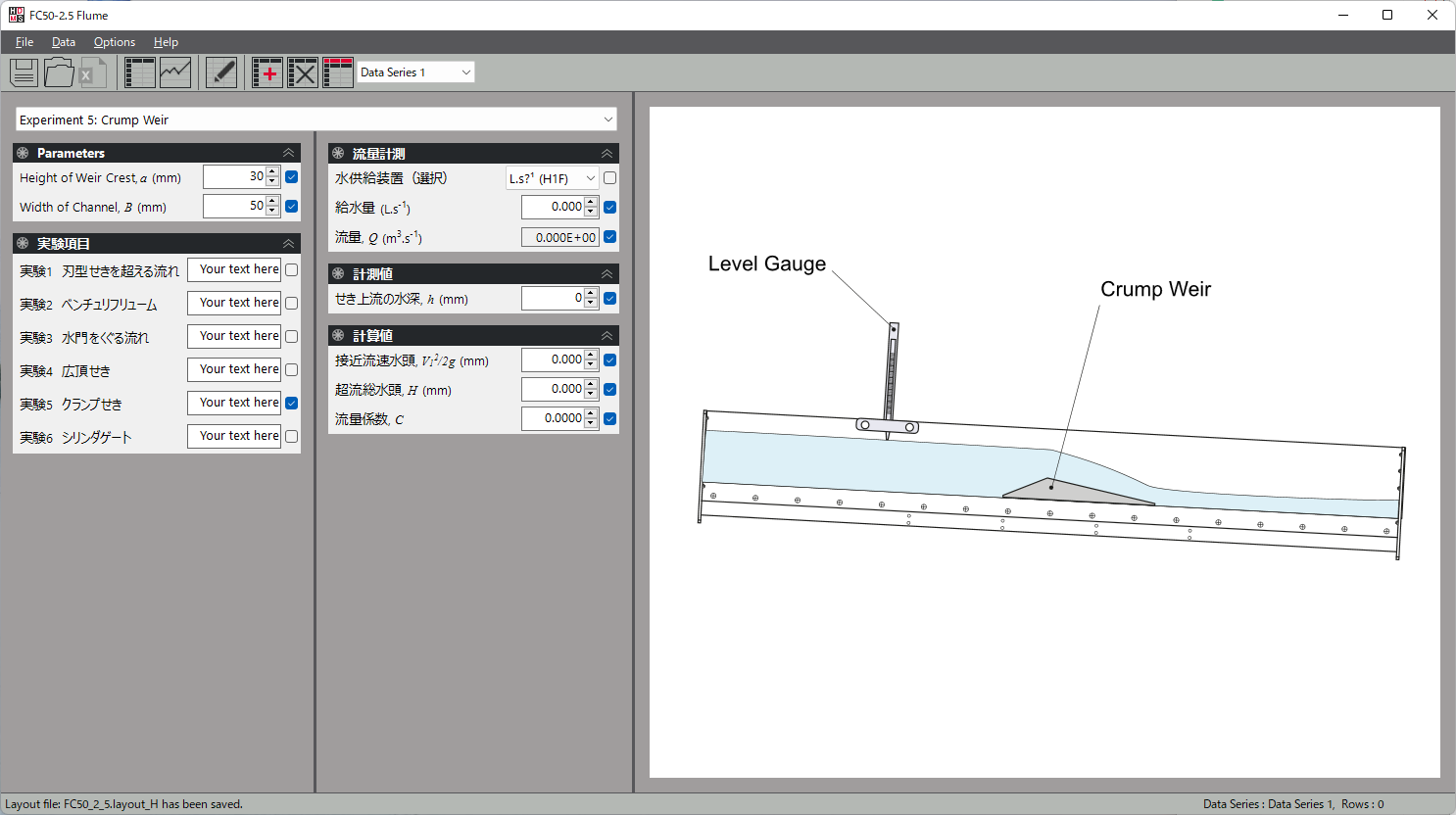

クランプせき実験画面 |

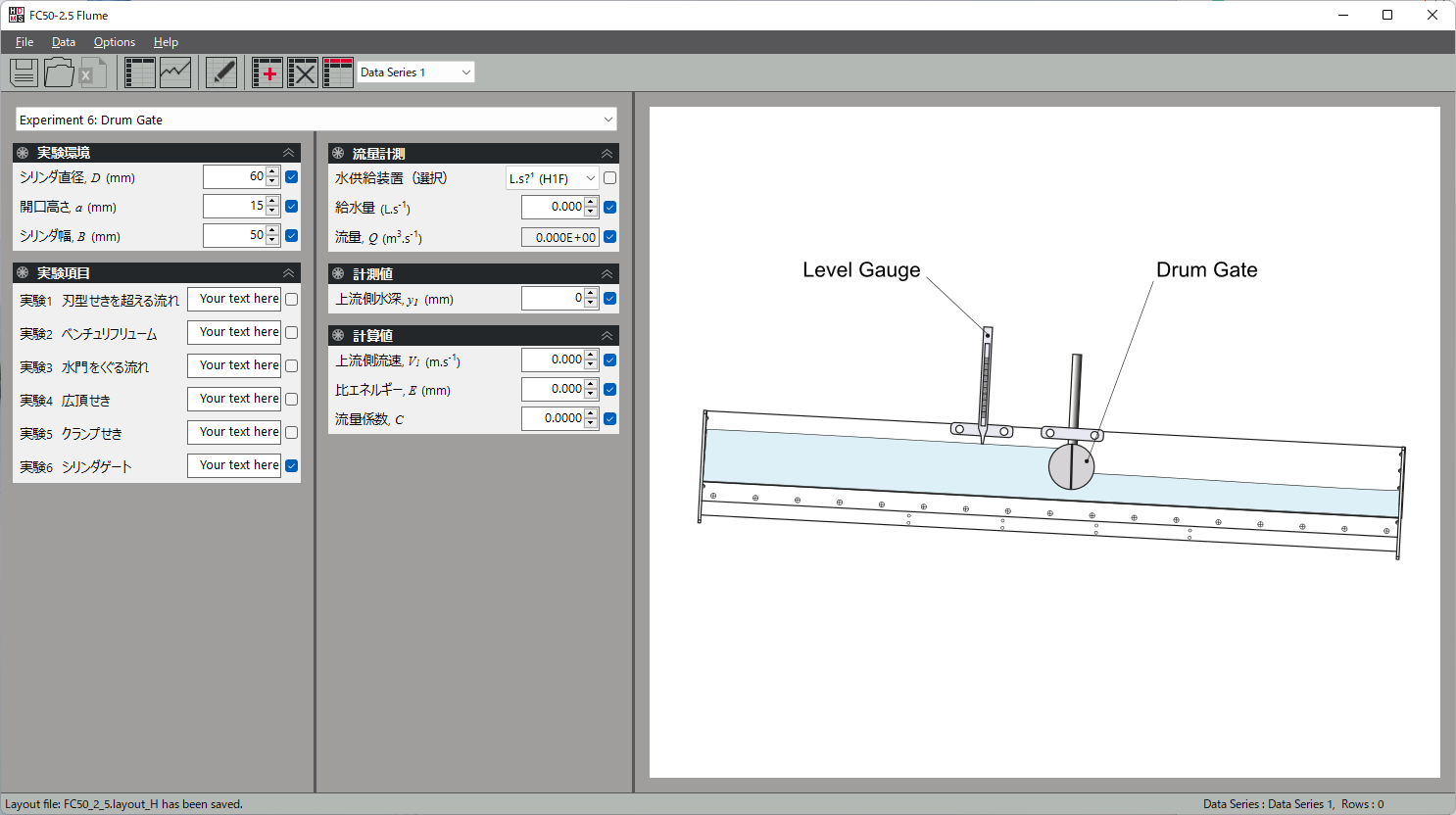

シリンダゲート実験画面 |
|
|
|
|
設置例 |
![](../Photo/open_channel/Kosen_01s.jpg) |

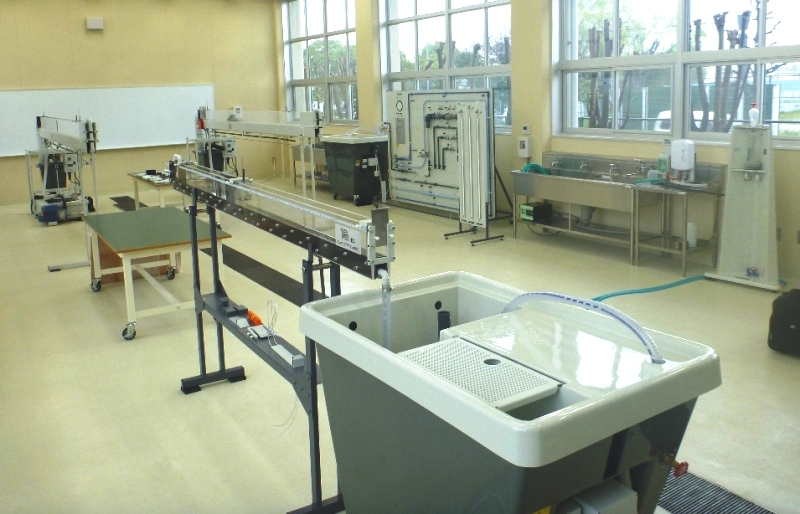

工業高等専門学校様 FC50-2.5 & H1F設置例
