MFP102 軸流ポンプ実験装置
Axial Flow Pump Module
TecQuipment社 水理工学実験装置サイトへ




クリックすると画像が拡大します

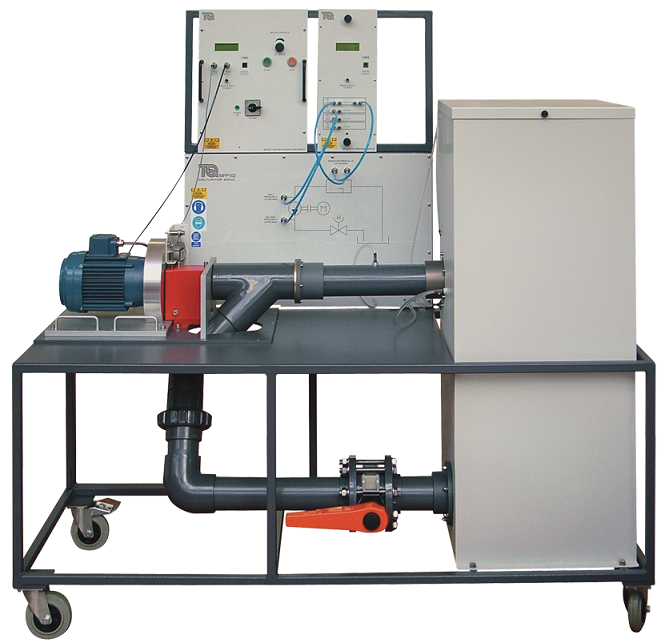

円筒管内同軸上に主軸と羽根車があるポンプで、低揚程で高流量の排水用等に多く利用されています。

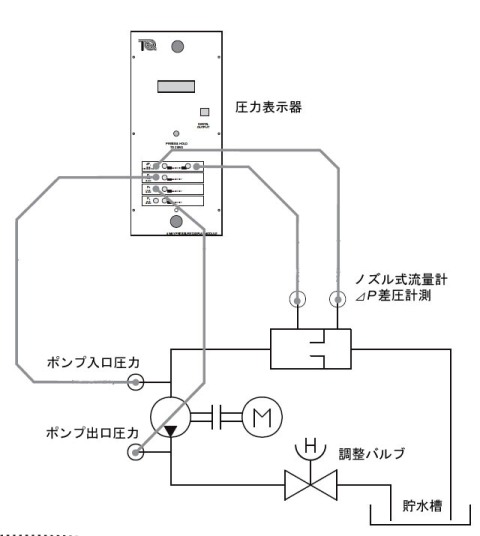

速度可変モータ(MFP100)がポンプを作動し、貯水槽からノズル式流量計、調整バルブを経由して水槽へ戻る循環式装置です。

ポンプの回転速度(rev.min-1)とトルク(N.m)、出力(W)、ノズル管の差圧(△P)、ポンプ出入り口圧力がデジタル表示され、バルブ調整により動作条件を変えた幅広い実験が可能です。

また、オプションのデータ自動収集システムVDAS(別売)を利用して、各種データをリアルタイムにPC(別売)に収集・解析することができます。


【実験項目】
軸流ポンプの動作特性
無次元動作特性
ノズル管による流量測定


MFP102 仕様
寸法・重量 :W1750 x D900 x H1700mm 約165kg
翼車直径 :81mm
最大流量 :約12L.s-1
最大吐出圧力 :約35kPa
最大回転数 :約3000rev.min-1
ノズル式流量計 :ISA1932(BS1042)、流量係数0.90
ノズル直径 :66mm (面積3.421x10-3m3
圧力表示器 :差圧計 1個(最大10kPa)
(デジタル表示) :圧力計 3個(最大35kPa x2、100kPa x1)
貯水槽 :約250L
電源 :単相AC100-200V 1A 50/60Hz
  :単相AC200V 5kW 50/60Hz

クリックすると画像が拡大します

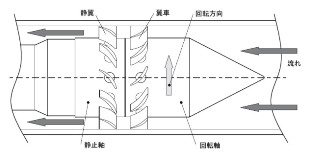

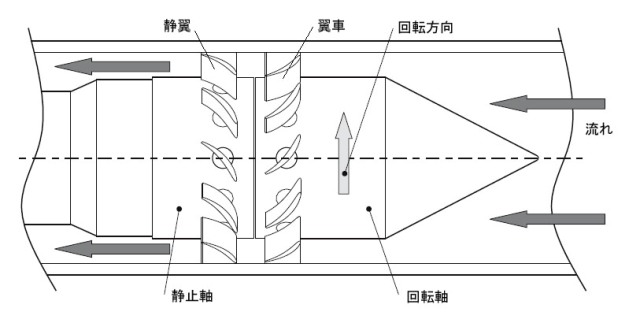

軸流ポンプ図


コンピュータ接続オプション(別売)
 VDAS-F データ自動収集システム
実験計測データ(温度、流量、圧力、角度、揚力、抗力、回転数、トルク等)をリアルタイムにコンピュータへ表示し、収集されたデータを計算・図表化する事ができます。

 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです

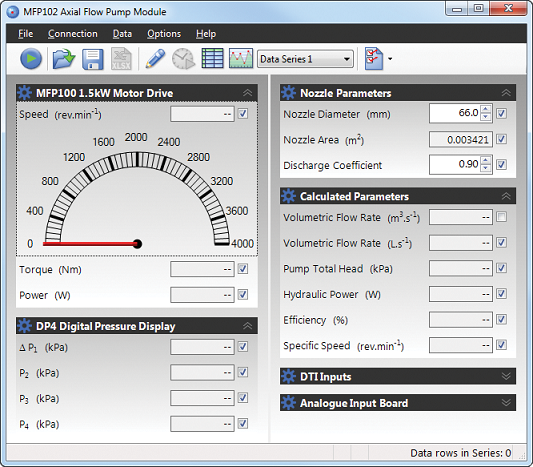

VDAS-F 付属ソフト画面
独自の計算式入力やレイアウト変更
日本語入力が可能です
クリックすると拡大します
