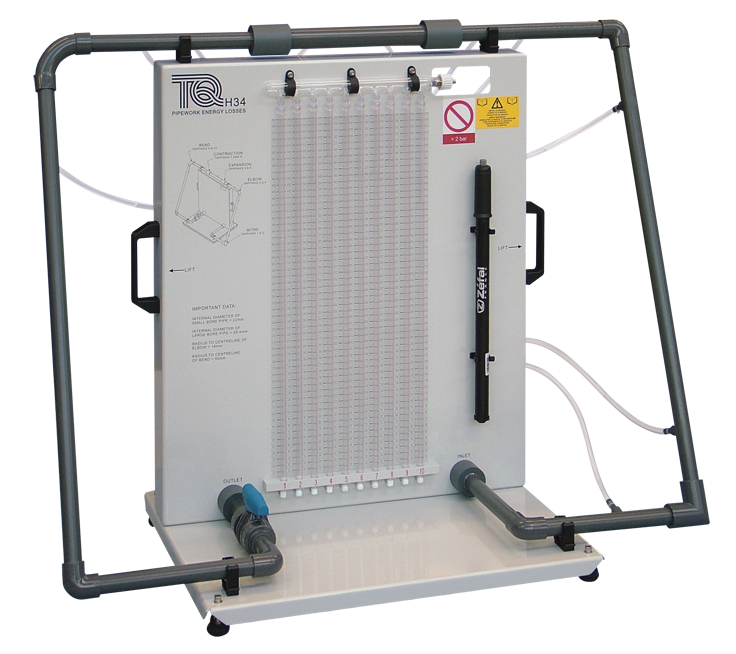

H34　配管のエネルギー損失実験装置 Pipework Energy Losses
	TecQuipment社　水理工学実験装置サイトへ

クリックすると画像が拡大します

HDMS　水理実験用ソフト（付属品）

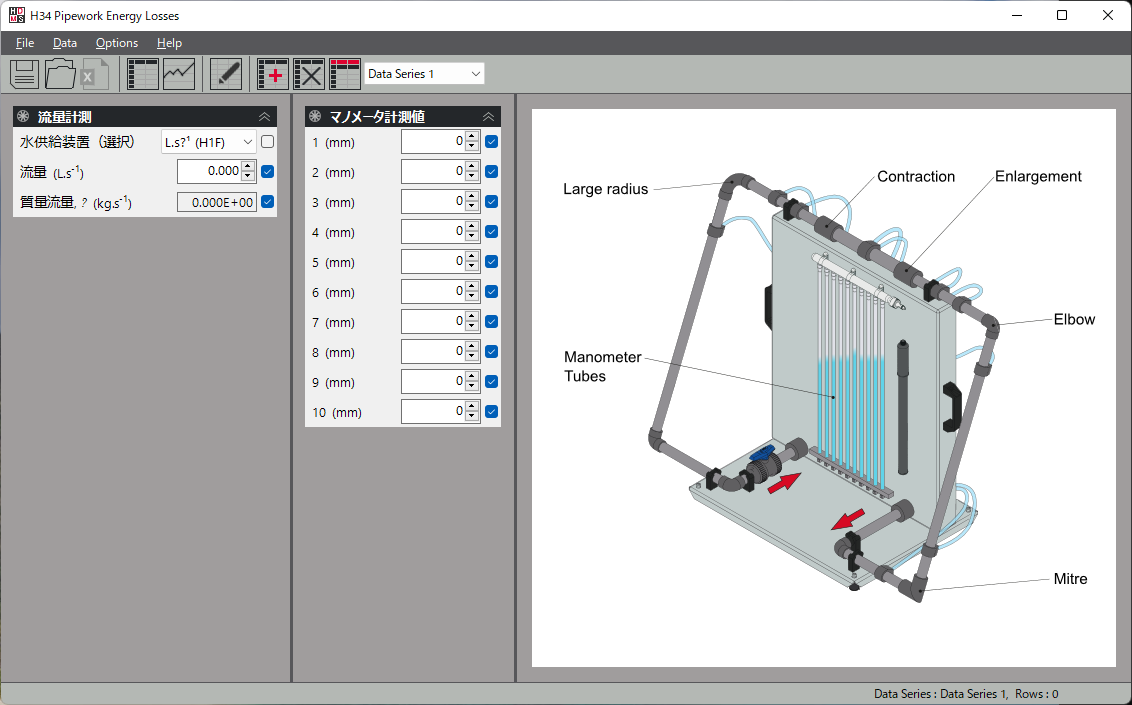

実験データと手動で入力、記録するためのシンプルなソフトウェアが付属されます。HDMSソフト概要サイトへ

3種類の曲がり配管、急拡大と縮小配管の水頭損失から損失係数を算出し、理論値と比較検証するコンパクトな卓上型実験装置です。多管式マノメータと排水口に取り付けられた流量調節バルブで構成されています。

実験には、水供給及び流量計測用のH1Fハイドロリックベンチ（別売）が必要となります。

H34　仕様

寸法・重量		：W980 x D460 x H800mm　　約12kg
配管内径		：φ22mm
最大供給圧力		：2bar
圧力孔		：10ヶ所
マノメータチューブ		：10本
付属品		：マノメータ水レベル調整用手動ポンプ　水理実験用ソフト（HDMS）

構成		：急拡大管：φ22-28.4mm 　急縮小管：φ28.4-22mm 　曲り管90°：R14mm 　曲り管90°：R50mm 　マイタベンド：R/d=0 直角

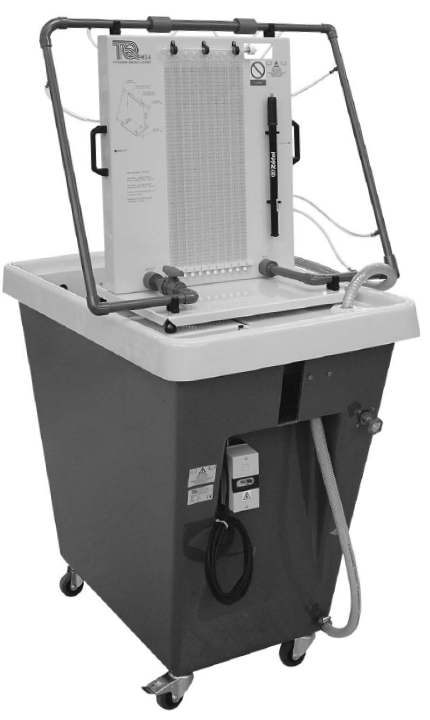

ハイドロリックベンチ（別売）へ設置した参考写真
クリックすると画像が拡大します

必須装置（別売）
H1F	ハイドロリックベンチ
貯水タンクとポンプ、流量計で構成実験装置へ水を循環供給し、その水量をデジタル表示します。

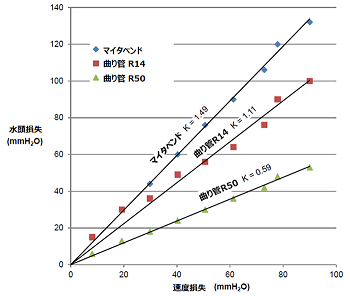

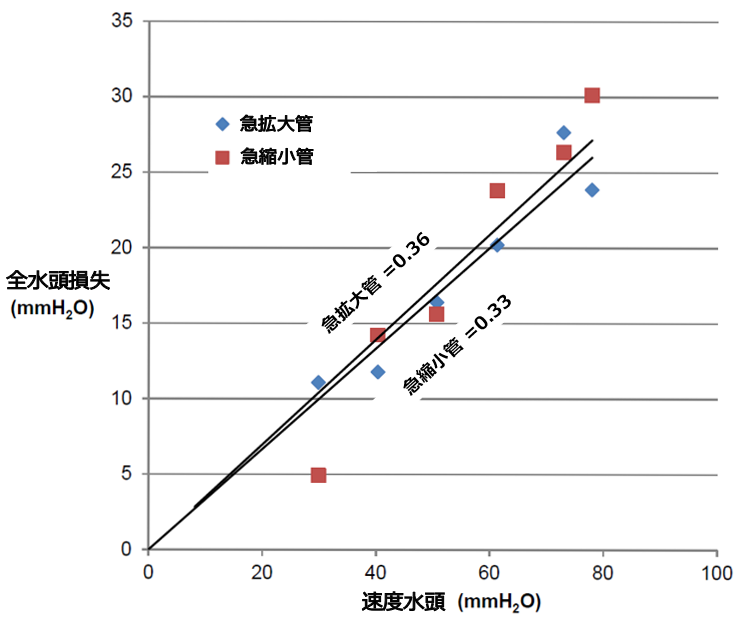

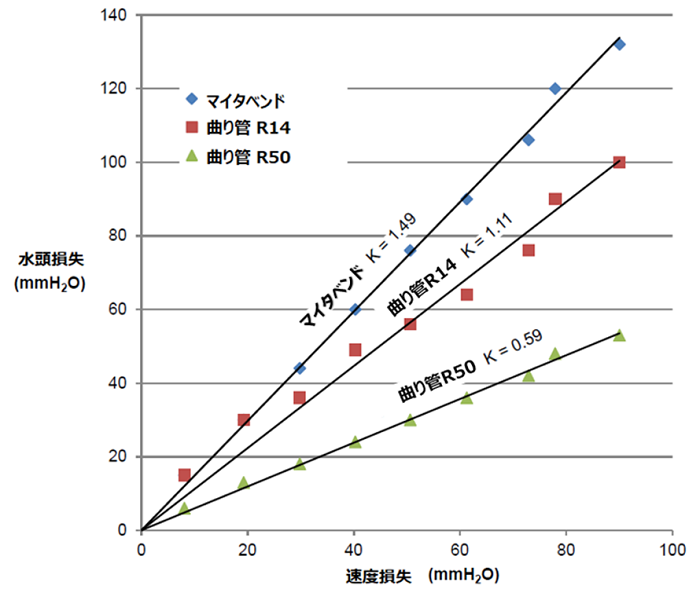

曲り管の実験結果例損失係数Kを導き出し、理論計算値と比較検証します			急拡大及び急縮小管の実験結果例損失係数Kを導き出し、理論計算値と比較検証します

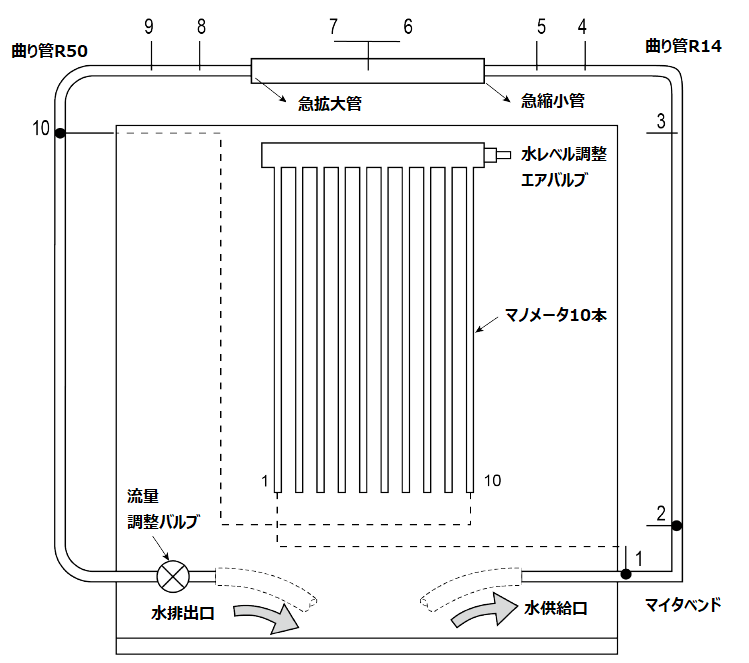

H34実験装置　概略図
