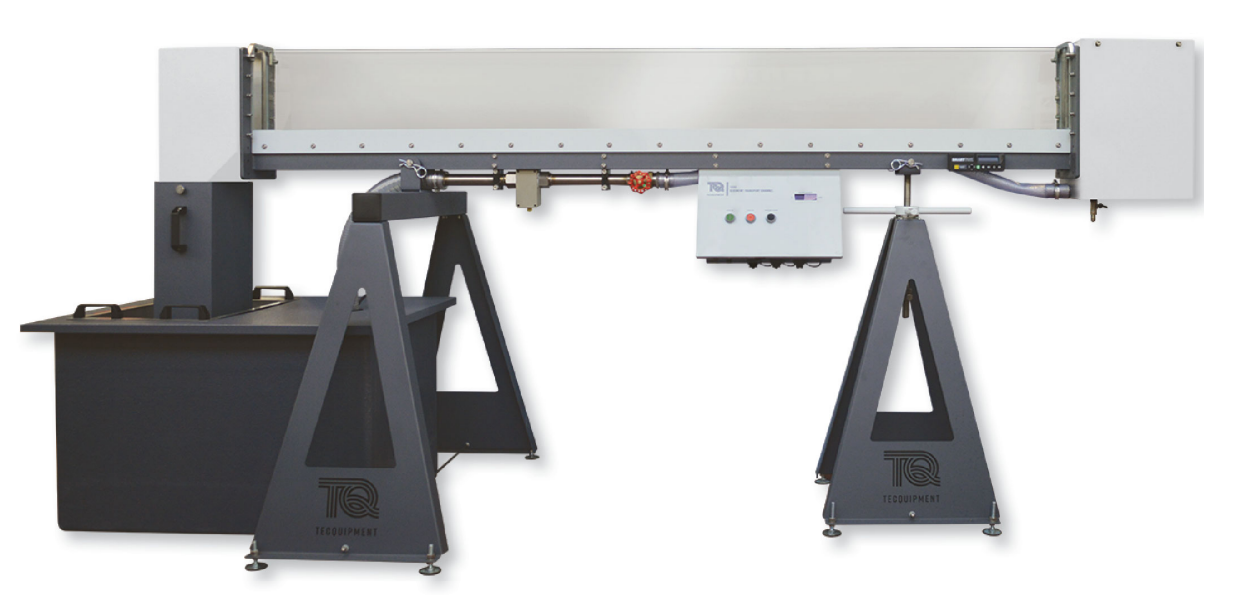

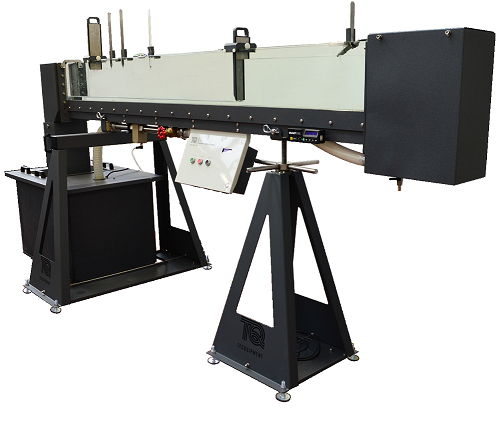

FC80-2.5 2.5M(80x250)開水路
2.5-Metre Flow Channel
TecQuipment社 水理工学実験装置サイトへ



長さ2.5Mの傾斜可変式開水路で貯水タンクと水循環ポンプ、水路勾配調整ジャッキとデジタル傾斜計、デジタル流量計で構成され、断面80xH250mmの水路上流へ最大180L.min-1の水を汲み上げます。
また実験に必要なせきやフリューム、深さゲージや全圧計測用のピトー管が実験要領書と共に付属されます。




参考写真 クリックすると画像が拡大します


柱脚周りの流れ

河床形状の進展

水門下の流れ




FC80-2.5 仕様

寸法・重量
:L3150 x D1200 x H1400mm 約228kg
水路断面寸法 :L2500 x D80 x H250mm
水路材質 :ステンレス製フレーム、強化ガラス
水タンク材質 :FRP(強化プラスチック)
水路勾配 :約-1~+3度(-1.7%~5.2%)
デジタル傾斜計 :分解能0.05度
水路流量 :0-180L/min
デジタル流量計 :計測範囲12.5-250L/min
ポンプ出力 :0.5kW
ポンプ最大流量 :12m3/h
貯水槽 :320L(循環式水槽)
電源 :単相AC200V 50Hz 1kW
 又は単相AC100V 60Hz 1kW
付属品 :深さゲージ(1mm)、ピトー管(全圧計)
 角型広頂せき、刃形せき
 ベンチュリフリューム(透明)、水門
推奨オプシン(別売)

 FC80A
シリンダゲート
 FC80B ラジアルゲート
 FC80D クランプせき
 FC80E フラットエプロンとジャンプ付放水路
 FC80G 流線形ハンプ
 FC80H パーシャルフリューム
 FC80J 柱脚構造(4種類)
 FC80K 粗床
 FC80L サイホン放水路
 FC80P 排水路
 FC80N 波発生器とビーチ
 FC80U フロースプリッタ

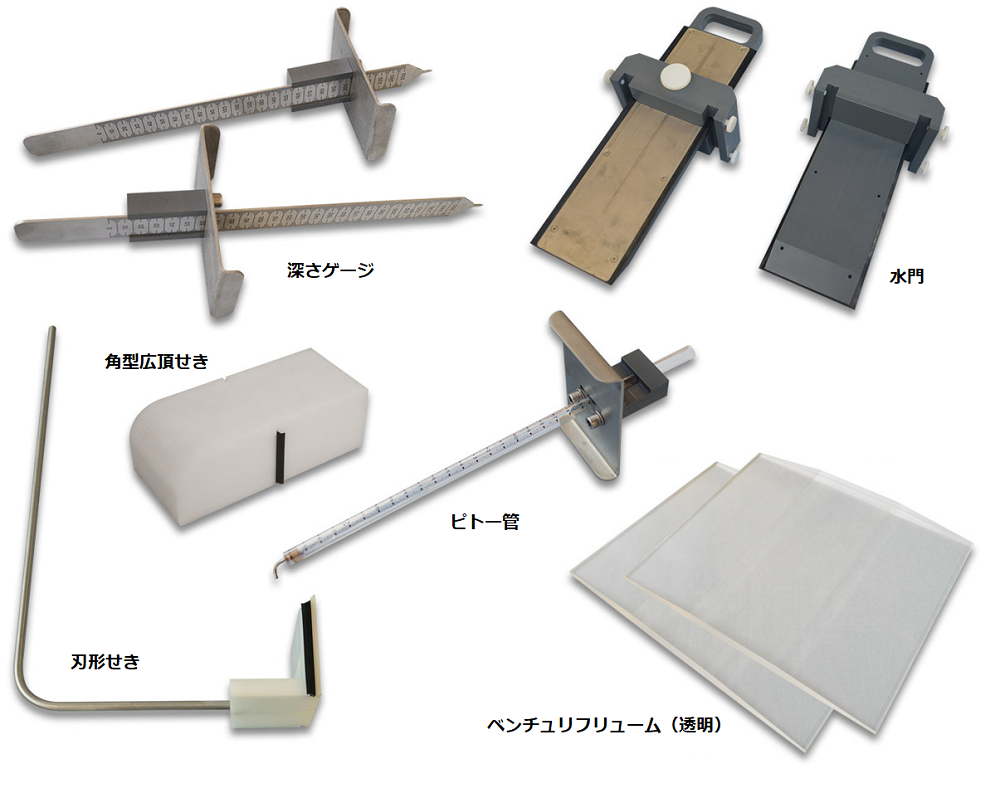

FC80-2.5付属品(装置に含まれています)


 付属品参考写真 クリックすると画像が拡大します

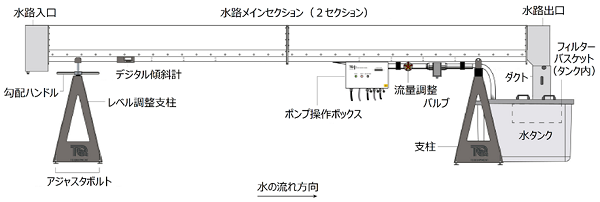

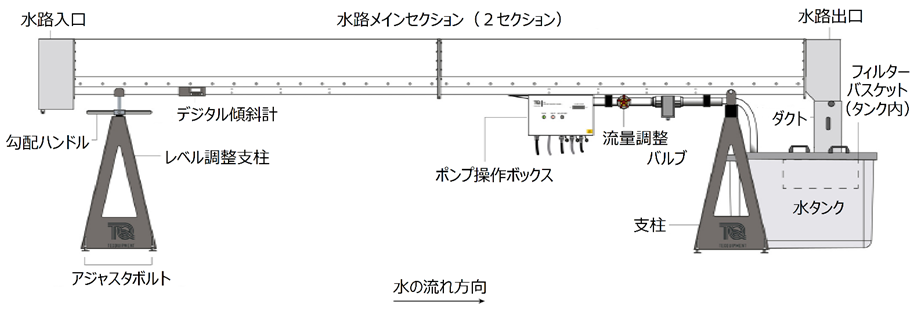

FC80-5M 概略図(上記図は5M水路)クリックすると拡大します



 推奨オプション(別売)

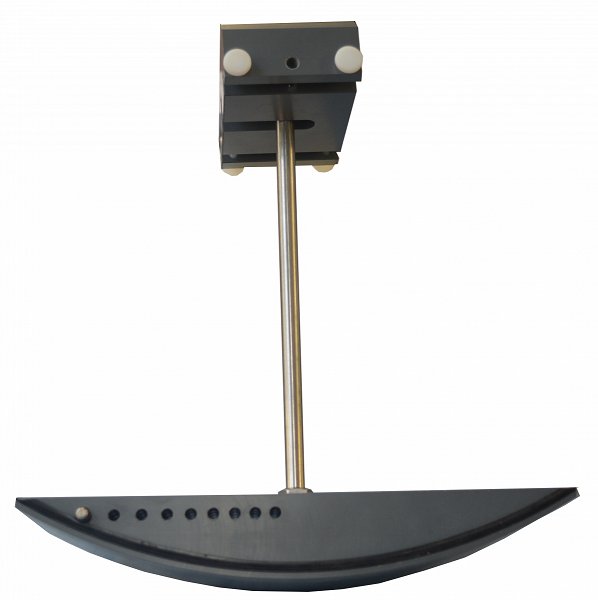

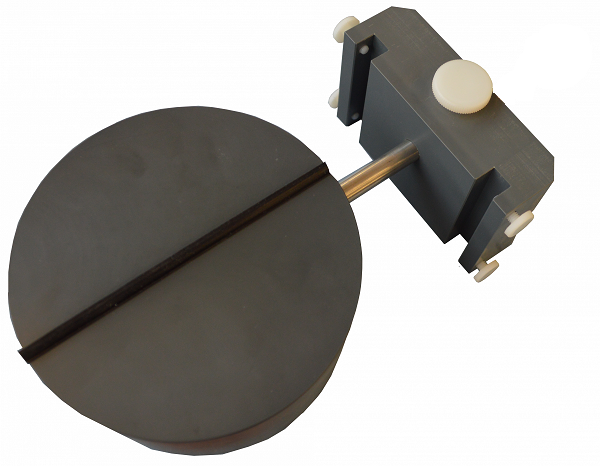

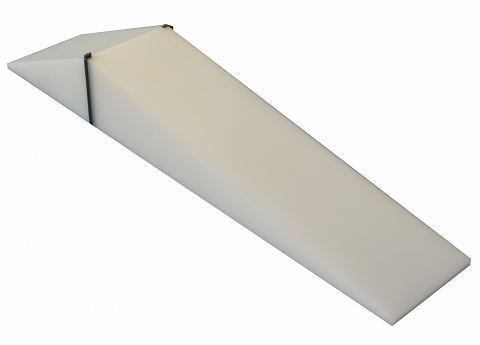

 FC80A シリンダゲート  FC80B ラジアルゲート  FC80D クランプせき

円筒形ゲートによる放水と流れを調査します。 ラジアルゲートを通る放水と流れを調査します。 クランプせきを使用して開水路の流れをどのように計測するか調べます。

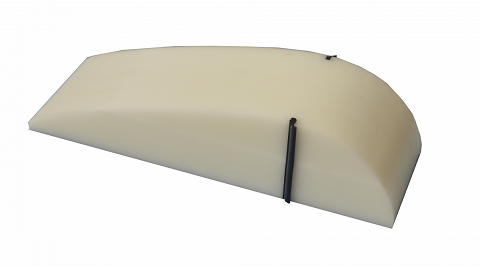

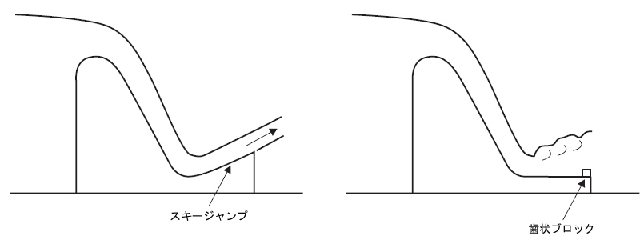

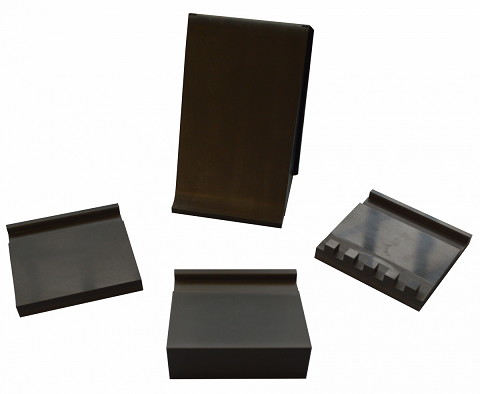

 FC80E フラットエプロンとジャンプ付き放水路の流れ  FC80G 流線形ハンプ

交換可能なフラットエプロンとブロック付エプロン、スキージャンプで放水と流れを調査します。 流線形ハンプを使用して開水路の流れをどのように計測するか調べます。

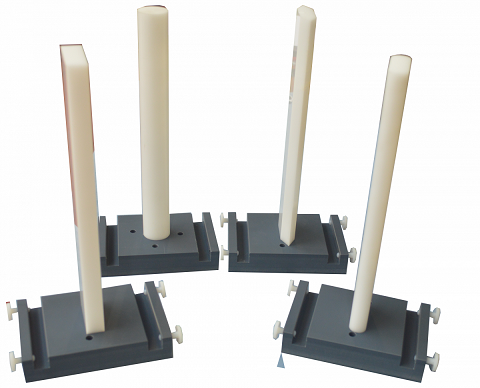

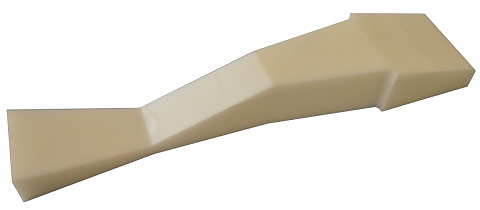

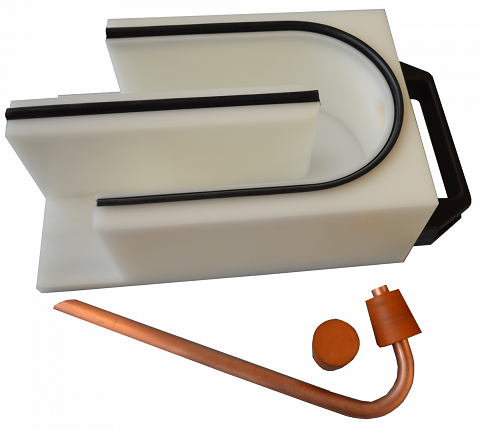

 FC80H パーシャルフリューム  FC80J 橋脚(4種類)  FC80L サイホン放水路

装置付属の側面パネルと一緒に使用します。パーシャルフリュームを使用して開水路の流れをどのように計測するか調べます。 橋脚周辺の流れを調査するために、異なる4種類の橋脚が用意されています。(円、四角、ひし形、長円) サイホン式放水路を通る流れを調査します。

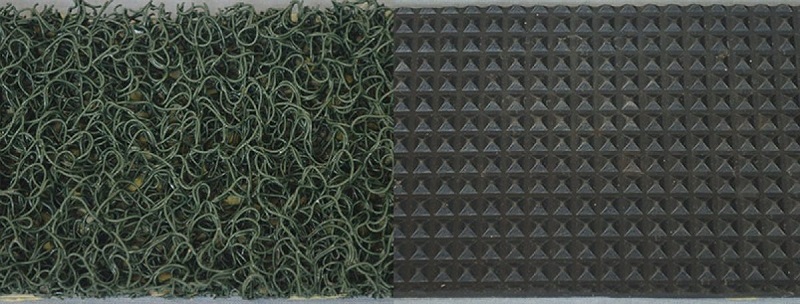

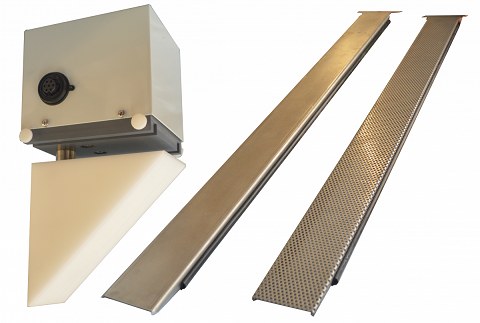

 FC80K 粗床  FC80N 波発生器とビーチ

2種類の粗床が用意されています。
滑らかな面と粗い面、異なる流路における比較調査を行います。
電動速度可変式の波発生器とビーチを模した勾配付プレートで構成されています。(ビーチはメッシュとプレートの2種類)

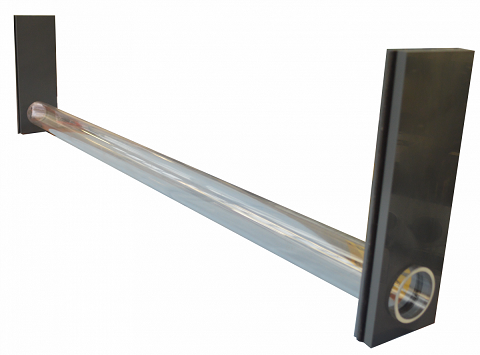

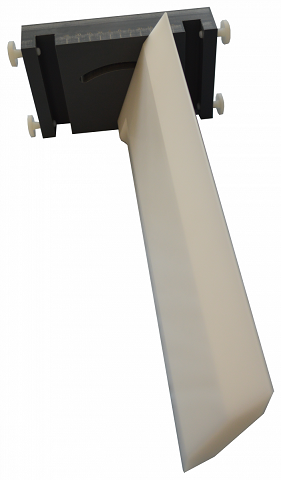

 FC80P 排水路  FC80U フロースプリッタ

円形排水路の流れを視覚的に調べます。
ひし形フロースプリッタの角度を変えて水路の流れを調べます。




国立大学様設置参考写真(FC80-5)


参考動画(英語版)


参考動画ー水路砂の排出手順(英語版)
