H4 オリフィスの流れ実験装置
Flow through an Orifice
TecQuipment社 水理工学実験装置サイトへ




クリックすると画像が拡大します

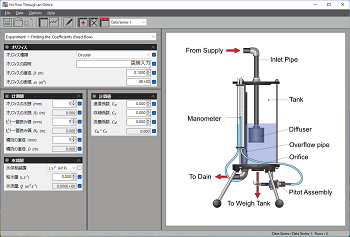

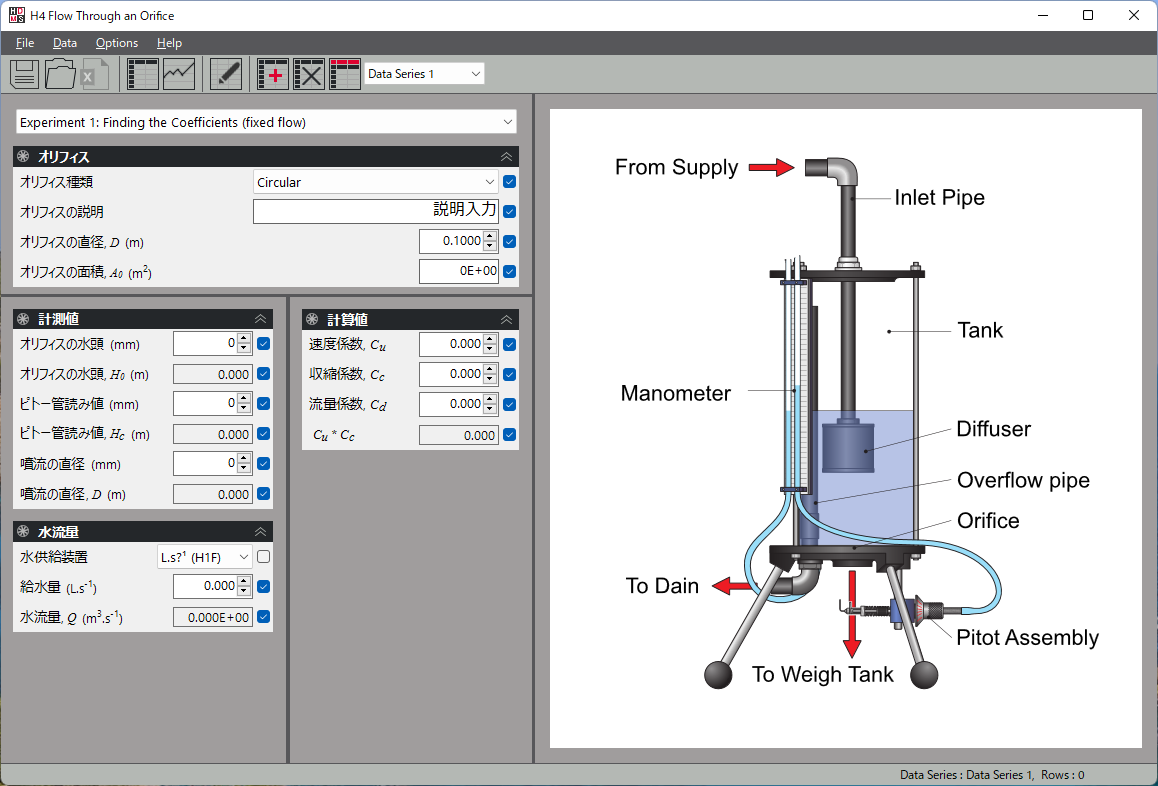

水理実験用ソフト参考画面(
HDMS
実験データと手動で入力、記録するための
シンプルなソフトウェアが付属されます。
HDMSソフト概要サイトへ

断面積、流速、流量の係数としてオリフィスを通した流れの解析を行います。円筒形のガラス製タンクとオリフィスで構成され、オリフィスを通した水頭の状況が観察でき、積分型ピトー管でジェット流の水頭とその範囲を測定します。
アルミ製オリフィスセット(6種類)が付属されます。
実験には、水供給及び流量計測用のH1Fハイドロリックベンチ(別売)が必要となります。


【実験項目】
流速、収縮係数の決定と流量係数の算出
計測した流量係数と計算値との比較
レイノルズ数に影響する流速の範囲
各種オリフィスの特性実験


H4 仕様
寸法・重量 :W400x D350 x H670mm 約6.5kg
最大水頭 :365mm
最大流量 :13L.min-1
付属品 :アルミ製オリフィスセット(6種類)
 円形オリフィスx2、ノズルx2(内径φ13mm)
 三角形と四角形のオリフィス
 水理実験用ソフトウェア(HDMS)
必須装置(別売)
 H1F  ハイドロリックベンチ
貯水タンクとポンプ、流量計で構成
実験装置へ水を循環供給し、その水量をデジタル表示します。

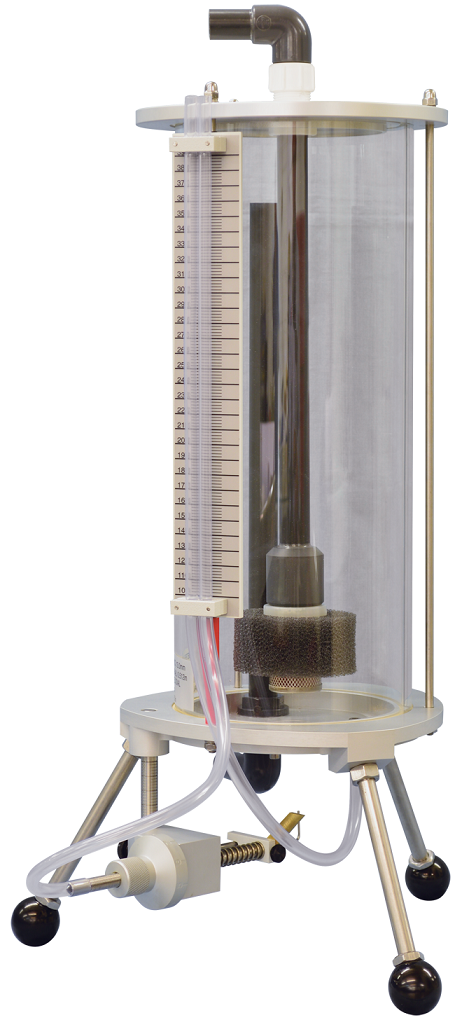

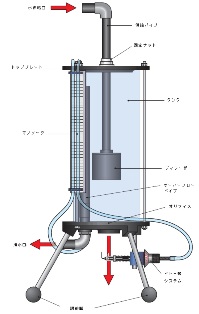

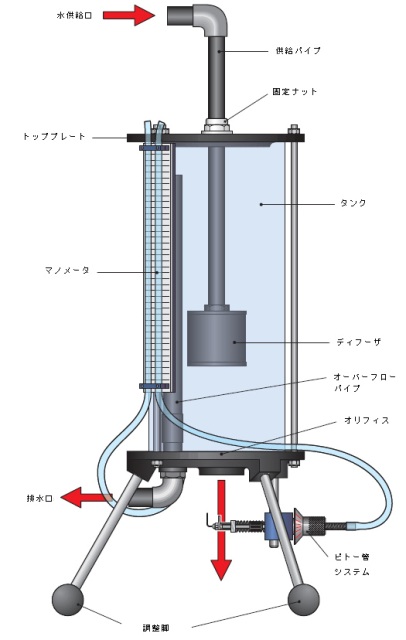

H4 説明図
クリックすると拡大します

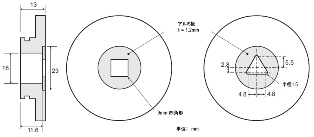

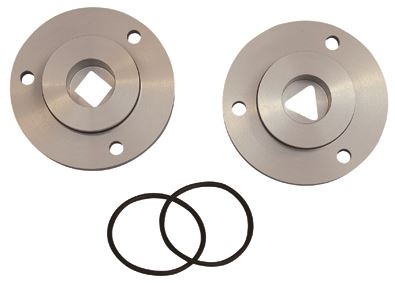

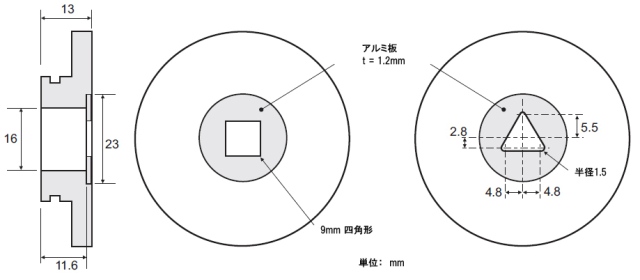

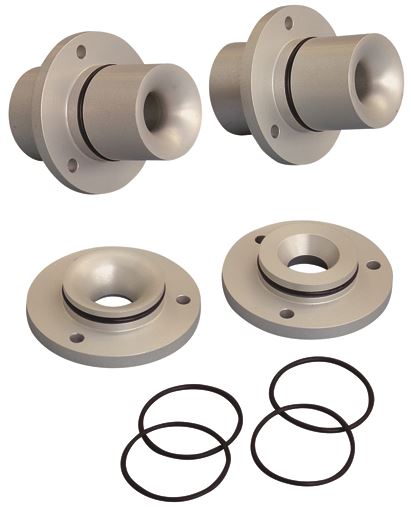

異形オリフィス&ノズルセット(付属品)
クリックすると拡大します

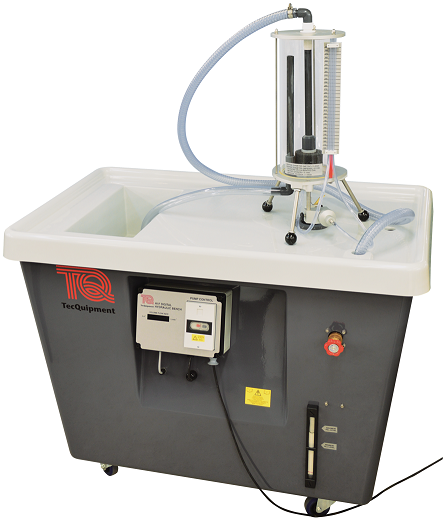

  別売りのH1Fハイドロリックベンチ上に設置した写真
