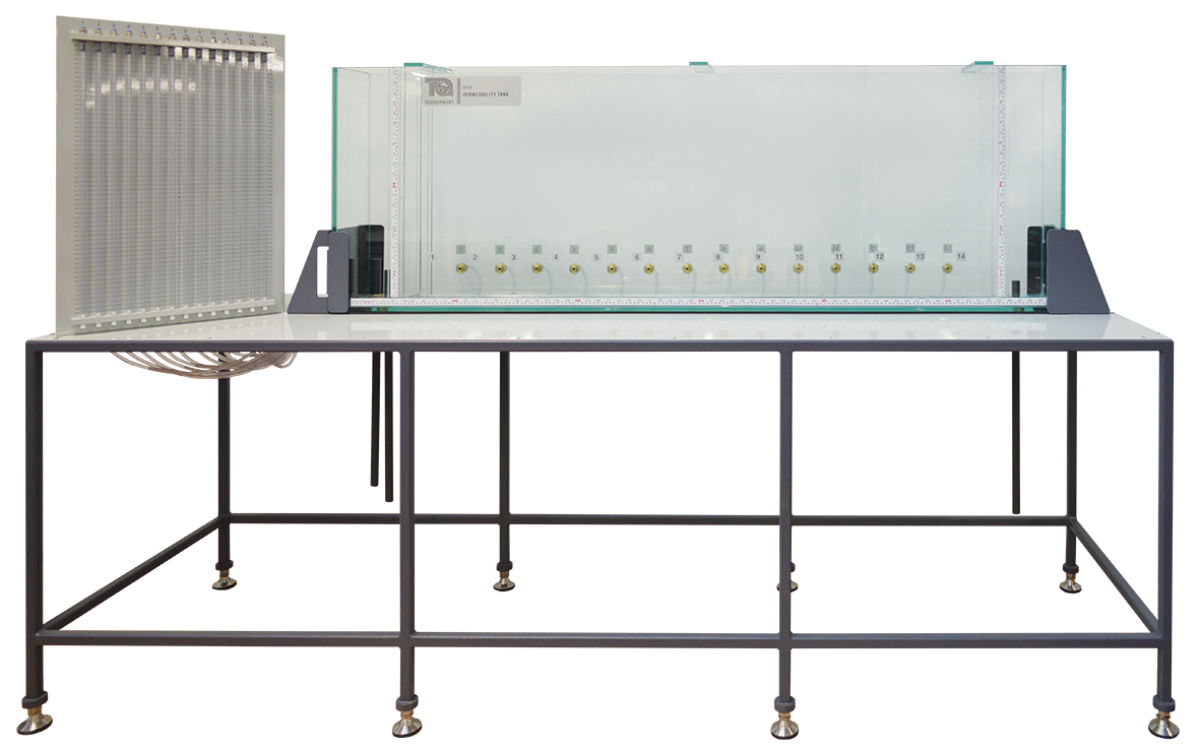

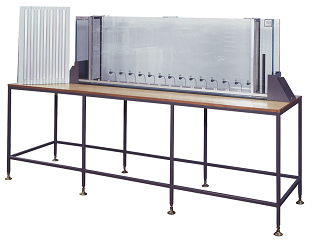

H312 浸透水の可視化実験装置
Permeability Tank
TecQuipment社 水理工学実験装置サイトへ



クリックすると画像が拡大します

透過性媒体内の流れを可視化し、計測するための装置です。
流れを観察するための180mm幅ガラス水槽、可視化用染料インジェクタ、水位観察用ピエゾメータ14ヶ所により圧力分布を観察します。シートパイル、不透過性ダム、ビル基礎等の測定に利用します。


【実験項目】
 構造物の浸透研究
 フローネットの構築と浸透係数の測定
 シートパイル下部の流れ
 パイピング”が生じる臨界浸透力の測定
 不浸透性ダムの浸透流
 川や井戸の地下水流シミュレーション
 基礎等の構造物に及ぼす隆起圧力の測定
 浸透、排水に関する総合研究研


H311 仕様
寸法・重量 :W2450 x D700 x H1500mm  約230kg
水槽寸法 :W1500 x D180 x H500mm
推奨粒子 :洗浄砂0.5mm~1.5mm
圧力孔 :14ヶ所(100mm間隔)
付属品  メッシュパネルx2枚(600x180mm)
   透明アクリルパネルx2枚
  (600x180mm、720x180mm)
   ラバーシートx2枚(750x130mm)

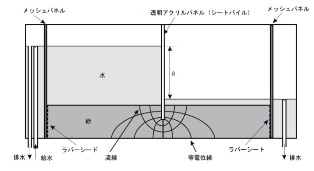

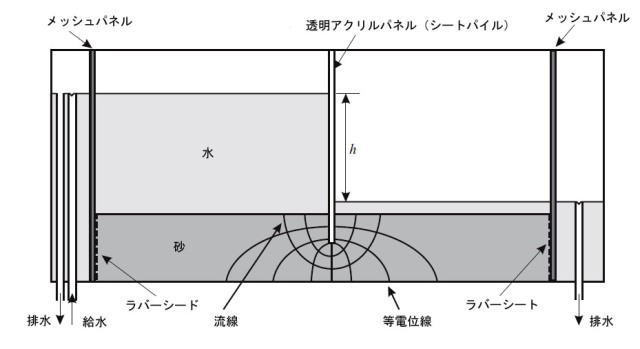

実験参考図
クリックすると画像が拡大します


推奨オプション(別売)
 H312a  浸透媒体
洗い砂 0.5mm~1.5mm
